उत्पाद वर्णन

H-001-7041 पैक/इजेक्ट हाइड्रोलिक सिलेंडर एक 3 स्टेज पैक इजेक्ट हाइड्रोलिक सिलेंडर कचरा ट्रक है जो अपशिष्ट प्रबंधन उपकरण के लिए HCIC-2026 उत्पाद सूची में सूचीबद्ध है। कैटलॉग इसे 181.69 इंच का स्ट्रोक देता है और 28YD FL / 33YD SL उपकरण के लिए H पैक/इजेक्ट सिलेंडर के रूप में इसके अनुप्रयोग की पहचान करता है।

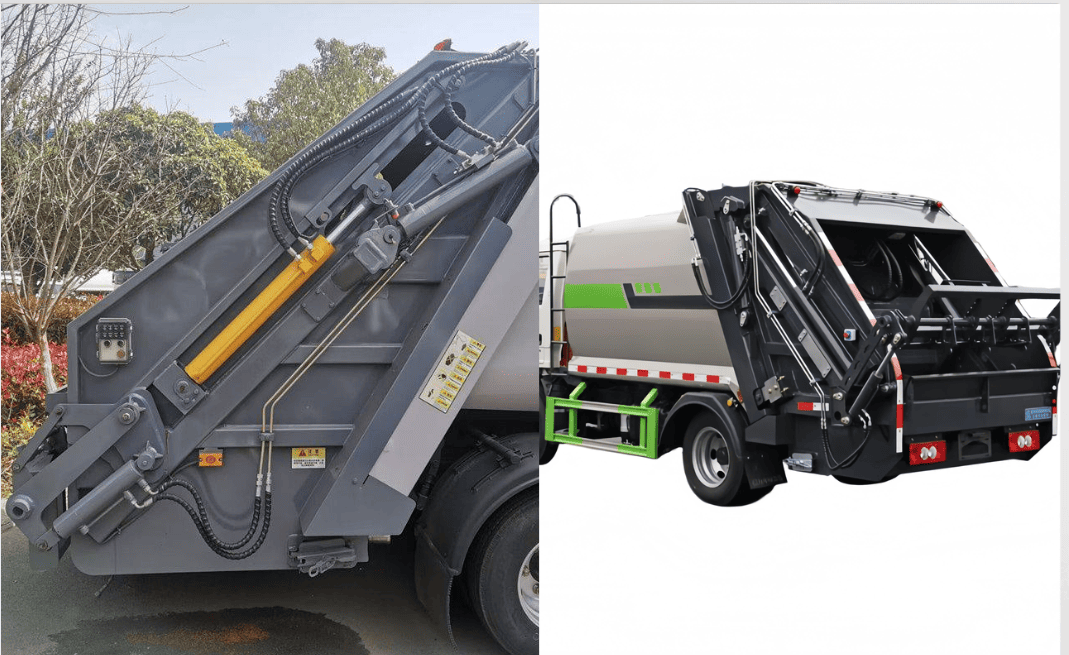

यह मॉडल केवल स्ट्रोक द्वारा चुना गया एक सामान्य लंबा सिलेंडर नहीं है। अपशिष्ट ट्रक में, सिलेंडर एक बड़े लोडिंग, पैकिंग या इजेक्टिंग तंत्र के अंदर काम करता है। जब कोई ओईएम या रखरखाव टीम किसी प्रतिस्थापन का मूल्यांकन करती है तो उपलब्ध स्थान, चरण क्रम, माउंटिंग पॉइंट, हाइड्रोलिक सर्किट और बॉडी मूवमेंट सभी मायने रखते हैं।

I. H-001-7041 विशिष्टताएँ

पैरामीटर	कैटलॉग मूल्य
नमूना	H‑001‑7041
स्टेज विन्यास	3 चरण
आघात	181.69 इंच
उत्पाद वर्णन	एच पैक/इजेक्ट सीवाईएल
आवेदन	28YD FL/33YD SL
स्रोत	एचसीआईसी‑2026 कैटलॉग, पृ. 7

कैटलॉग प्रविष्टि H-001-7041 के लिए मॉडल-विशिष्ट बोर, रॉड व्यास, काम करने का दबाव, बंद लंबाई, वजन या पोर्ट विनिर्देश नहीं दिखाती है। उन मूल्यों की पुष्टि किसी अन्य सिलेंडर से अनुमान लगाने के बजाय तकनीकी समीक्षा के दौरान की जानी चाहिए।

द्वितीय. तीन-चरण निर्माण और संचालन भूमिका

एक तीन-चरण वाला टेलीस्कोपिक सिलेंडर लंबी रैखिक यात्रा प्रदान करने के लिए नेस्टेड चरणों का उपयोग करता है, जबकि समान पहुंच वाले पारंपरिक सिंगल-स्टेज सिलेंडर की तुलना में वापस लिए गए पैकेज को छोटा रखता है। अपशिष्ट उपकरणों के लिए, यह व्यवस्था एक कॉम्पैक्ट माउंटिंग क्षेत्र को एक पैक या इजेक्ट तंत्र के साथ जोड़ने में मदद कर सकती है जिसे महत्वपूर्ण आंदोलन की आवश्यकता होती है।

सिलेंडर का काम नियंत्रित रैखिक गति उत्पन्न करना है। आस-पास का जुड़ाव और अपशिष्ट-निकाय संरचना यह निर्धारित करती है कि वह गति पैकिंग या इजेक्टिंग गति कैसे बन जाती है। इसलिए 181.69-इंच कैटलॉग स्ट्रोक तंत्र ड्राइंग के लिए एक महत्वपूर्ण संदर्भ है, लेकिन यह मशीन की कुल यात्रा का पूर्ण विवरण नहीं है।

एच पैक/इजेक्ट पदनाम अपशिष्ट प्रबंधन तंत्र में सिलेंडर की कैटलॉग भूमिका को इंगित करता है। 28YD FL / 33YD SL एप्लिकेशन संदर्भ को जांच के लिए एक एप्लिकेशन मैच के रूप में माना जाना चाहिए, न कि प्रत्येक फ्रंट-लोडर या साइड-लोडर बॉडी के लिए एक सार्वभौमिक फिटमेंट स्टेटमेंट के रूप में।

तृतीय. ऑर्डर देने से पहले खरीदारों को क्या जांचना चाहिए

एप्लिकेशन पहचान: पुष्टि करें कि उपकरण कैटलॉग-संदर्भित 28YD FL / 33YD SL कॉन्फ़िगरेशन या एक अलग बॉडी डिज़ाइन है।

बढ़ते केंद्र:विस्तारित और वापस लिए गए माउंटिंग आयाम, पिन आकार, कुंडा ज्यामिति और ब्रैकेट चौड़ाई को रिकॉर्ड करें।
स्ट्रोक पथ:कैटलॉग 181.69-इंच स्ट्रोक के साथ आवश्यक पैक/इजेक्ट मूवमेंट की तुलना करें।
स्टेज क्लीयरेंस:पूरे आंदोलन के दौरान शरीर, फ्रेम, गाइड संरचनाओं और आस-पास की नली के खिलाफ नेस्टेड चरणों की जांच करें।
हाइड्रोलिक सर्किट:पुष्टि के लिए ऑपरेटिंग दबाव, प्रवाह, वाल्व व्यवस्था और नली-पोर्ट जानकारी प्रदान करें।
लोड व्यवहार:अपशिष्ट पदार्थ, पैकिंग अनुक्रम, निष्कासन प्रतिरोध और किसी भी ज्ञात यांत्रिक रुकावट का वर्णन करें।
सेवा स्थान:रॉड, सील, स्टेज सतहों, माउंटिंग पॉइंट और हाइड्रोलिक कनेक्शन के निरीक्षण के लिए जगह छोड़ दें।

क्षतिग्रस्त गाइड, मुड़े हुए फ्रेम या गलत बॉडी संरेखण को ठीक करने के लिए लंबे स्ट्रोक वाले सिलेंडर का उपयोग नहीं किया जाना चाहिए। यदि तंत्र ज्यामितीय रूप से सही नहीं है, तो सिलेंडर बदलने से विफलता केवल सिस्टम के दूसरे हिस्से में जा सकती है।

चतुर्थ. अनुप्रयोग

एचसीआईसी कैटलॉग 28YD FL / 33YD SL अपशिष्ट उपकरण पर H पैक/इजेक्ट CYL सेवा के लिए H-001-7041 पैक/इजेक्ट हाइड्रोलिक सिलेंडर को सूचीबद्ध करता है। यह मॉडल को ओईएम बॉडी एकीकरण, प्रतिस्थापन-सिलेंडर समीक्षा और उन एप्लिकेशन संदर्भों से जुड़े बेड़े रखरखाव परियोजनाओं के लिए प्रासंगिक बनाता है।

अंतिम चयन के लिए अभी भी वास्तविक मशीन ड्राइंग की आवश्यकता है। वाहन की श्रेणी समान दिखने पर भी बॉडी का आयतन, पैकिंग तंत्र, माउंटिंग व्यवस्था, कार्य चक्र और हाइड्रोलिक नियंत्रण भिन्न हो सकते हैं।

वी. ओईएम और रिप्लेसमेंट पूछताछ चेकलिस्ट

एचसीआईसी भेजें:

मौजूदा सिलेंडर की तस्वीरें और नेमप्लेट की जानकारी
अपशिष्ट-निकाय प्रकार और अनुप्रयोग संदर्भ
विस्तारित और वापस लिए गए माउंटिंग-सेंटर आयाम
पिन, कुंडा और ब्रैकेट चित्र
आवश्यक मूवमेंट और स्ट्रोक की पुष्टि
हाइड्रोलिक योजनाबद्ध, दबाव और प्रवाह की जानकारी
नली और बंदरगाह आवश्यकताएँ
संचालन चक्र और सामग्री की स्थिति
मात्रा और गंतव्य

यह जानकारी H-001-7041 मॉडल को एक अलग स्पेयर पार्ट के रूप में मानने के बजाय पूर्ण पैक/इजेक्ट तंत्र के हिस्से के रूप में जांचने की अनुमति देती है।

VI. अक्सर पूछे जाने वाले प्रश्न

H‑001‑7041 किस प्रकार का सिलेंडर है?

HCIC‑2026 कैटलॉग इसे तीन चरण वाले H पैक/इजेक्ट हाइड्रोलिक सिलेंडर के रूप में पहचानता है।

कैटलॉग स्ट्रोक क्या है?

सूचीबद्ध स्ट्रोक 181.69 इंच है।

मॉडल के लिए कौन सा उपकरण सूचीबद्ध है?

कैटलॉग में एप्लिकेशन संदर्भ के रूप में 28YD FL / 33YD SL सूचीबद्ध है।

क्या कैटलॉग बोर और कार्य दबाव प्रदान करता है?

पृष्ठ 7 पर H‑001‑7041 पंक्ति चरण गणना, स्ट्रोक, विवरण और अनुप्रयोग प्रदान करती है। यह मॉडल-विशिष्ट बोर या कार्य-दबाव मान नहीं दिखाता है।

क्या H‑001‑7041 किसी लॉन्ग-स्ट्रोक वेस्ट-ट्रक सिलेंडर को प्रतिस्थापित कर सकता है?

नहीं, प्रतिस्थापन को तंत्र, माउंटिंग पॉइंट, स्ट्रोक पथ, स्टेज क्लीयरेंस, हाइड्रोलिक सर्किट और बॉडी डिज़ाइन से मेल खाना चाहिए।

त्रिस्तरीय संरचना क्यों महत्वपूर्ण है?

यह नेस्टेड सिलेंडर पैकेज से लंबी रैखिक यात्रा की अनुमति देता है। वास्तविक उपयुक्तता इस बात पर निर्भर करती है कि सिलेंडर को पैक/इजेक्ट तंत्र में कैसे एकीकृत किया गया है।

सातवीं. निष्कर्ष

H-001-7041 पैक/इजेक्ट हाइड्रोलिक सिलेंडर 181.69-इंच स्ट्रोक और एक निर्दिष्ट 28YD FL / 33YD SL एप्लिकेशन संदर्भ के साथ एक कैटलॉग-परिभाषित तीन-चरण सिलेंडर है। ओईएम या प्रतिस्थापन परियोजना के लिए इसका मूल्य वह स्पष्ट प्रारंभिक बिंदु है जो यह इंजीनियरों को देता है: मॉडल, चरण गणना, स्ट्रोक और इच्छित उपकरण भूमिका एचसीआईसी कैटलॉग में पहचानी जाती है।

अगला कदम विनिमेयता को ग्रहण करना नहीं है। अपशिष्ट-बॉडी ड्राइंग, माउंटिंग आयाम, हाइड्रोलिक सर्किट जानकारी और आंदोलन आवश्यकताओं को सबमिट करें ताकि एचसीआईसी पूरी मशीन के खिलाफ सिलेंडर की समीक्षा कर सके।

आठवीं. एचसीआईसी के बारे में

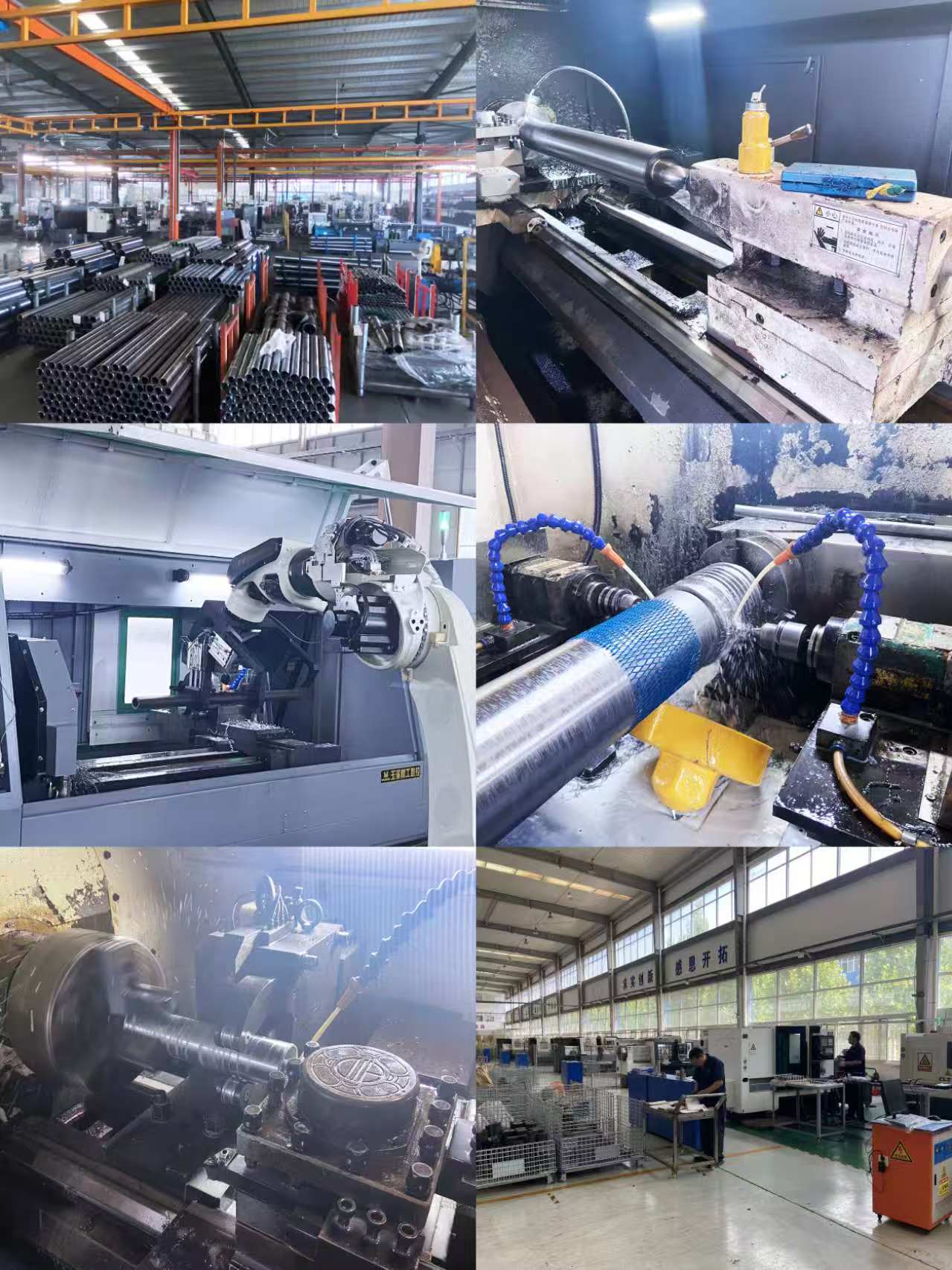

एचसीआईसी, जिसे जिनान हुआचेन इंडस्ट्रियल कंपनी लिमिटेड के नाम से भी जाना जाता है, वाहन, अपशिष्ट-हैंडलिंग और औद्योगिक अनुप्रयोगों के लिए हाइड्रोलिक सिलेंडर, हाइड्रोलिक पावर इकाइयों और संबंधित हाइड्रोलिक घटकों का विकास और निर्माण करता है। उत्पाद की उपयुक्तता की पुष्टि वास्तविक उपकरण डिज़ाइन और परिचालन स्थितियों के आधार पर की जानी चाहिए।
