टेलीस्कोपिक सिलेंडर एक बहुत ही कॉम्पैक्ट पीछे की लंबाई से एक लंबा स्ट्रोक प्रदान करते हैं। एचसीआईसी के पास कई उद्योगों और उद्देश्यों के लिए ट्रिप डिज़ाइनिंग टेलीस्कोपिक है और यह आपके साथ एक अभिनय, एक अभिनय / डबल प्रदर्शन संयोजन, या एक डबल दिखने वाले डिज़ाइन को प्रारूपित करने के लिए काम कर सकता है।
सिंगल-एक्टिंग टेलीस्कोपिक सिलेंडर
एकल-अभिनय सिलेंडर गुरुत्वाकर्षण या कुछ अलग बाहरी बल से भार के कारण विस्तार करने और पीछे हटने के लिए हाइड्रोलिक तनाव का उपयोग करते हैं।
हाइड्रोलिक ग्लाइड और स्ट्रेन सिलेंडर का विस्तार करता है
गुरुत्वाकर्षण या कोई अन्य बाहरी दबाव सिलेंडर को पीछे खींच लेगा
पद धारण करता है
कॉम्पैक्ट बंद लंबाई में लंबा स्ट्रोक
रॉड सिलेंडर की तुलना में बड़ा बाहरी व्यास
दोहरे अभिनय की तुलना में कम जटिल आरेख

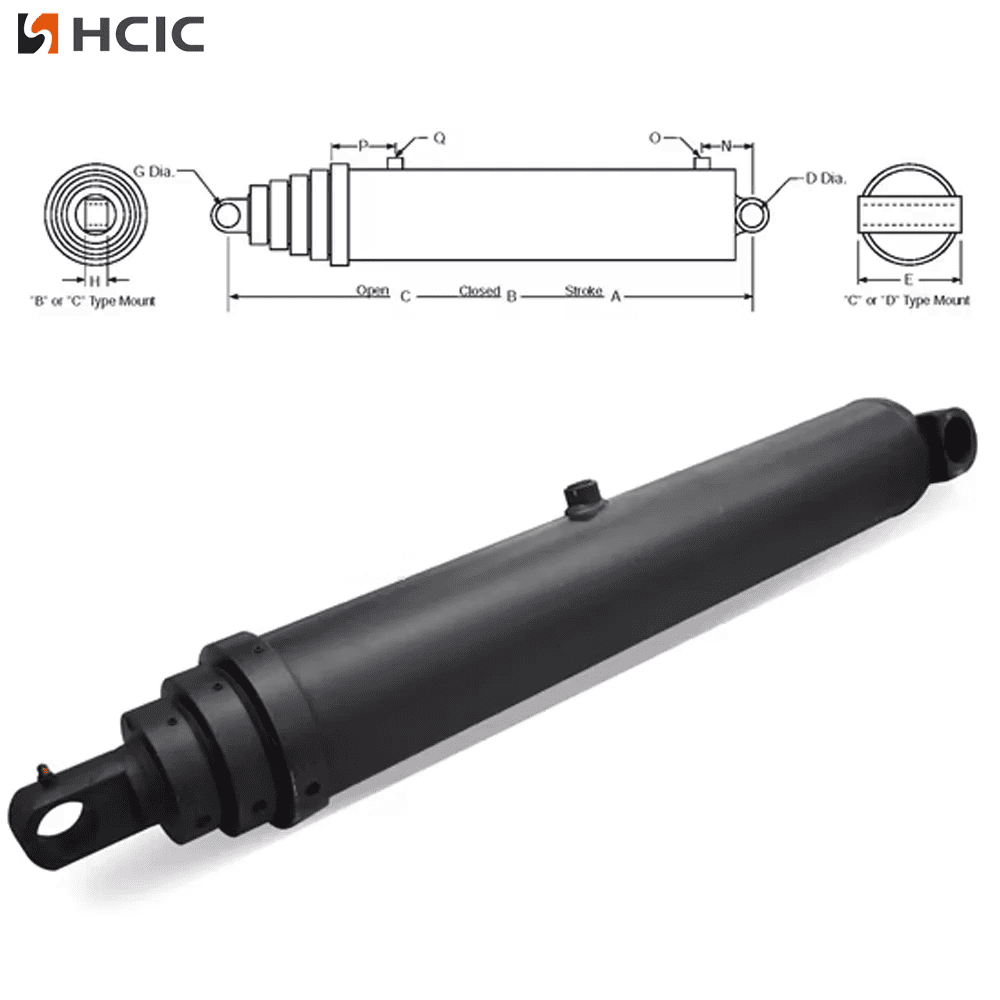

डबल-एक्टिंग टेलीस्कोपिक सिलेंडर
डबल-एक्टिंग सिलेंडर प्रत्येक विस्तार और वापसी के लिए हाइड्रोलिक दबाव का उपयोग करते हैं।
हाइड्रोलिक ऊर्जा सिलेंडर को गुरुत्वाकर्षण/बल के प्रतिकूल मानती है
प्रत्यावर्ती दबाव भार खींचने में सक्षम है
पारंपरिक टेलीस्कोपिक सिलेंडर
दोनों पोर्ट रॉड एंड पर रखे गए हैं
पिस्टन सील आम तौर पर ठोस लोहे के छल्ले होते हैं
सिलेंडर अब वास्तविक स्थिति में लोड बनाए रखने के लिए डिज़ाइन नहीं किया गया है (बहता)
रुकावट को रोकने के लिए प्रवाह के साथ न्यूनतम चलना आवश्यक है
विशेष तत्वों को टेलीस्कोपिक सिलेंडरों में डिज़ाइन किया जा सकता है
बैरल आरेख पर दोनों पोर्ट होसेस को स्थानांतरित करने और पैटर्न पर लगाने से बचते हैं
सकारात्मक पिस्टन सील सिलेंडर को भार बनाए रखने और न्यूनतम ग्लाइड आवश्यकता से छुटकारा पाने की अनुमति देती है
पारंपरिक डबल परफॉर्मिंग टेलीस्कोप की तुलना में प्रति चरण कम बेकार लंबाई
वैकल्पिक सुविधाएँ
5000 पीएसआई तक कार्य दबाव
2 से 5 कार्य अनुभाग
20”बैरल व्यास तक
वैकल्पिक बैरल ट्यूब स्टेज कोटिंग्स नाइट्राइड, क्रोम ओवर निकेल, प्लाज्मा स्प्रे के साथ काम में आती हैं
स्ट्रोक की लंबाई 480”(40 फीट) तक होती है
वैकल्पिक रॉड पदार्थ उपलब्ध हैं जैसे कार्बन स्टील, प्रिसिजन ऑन्ड, कठोर क्रोम प्लेटेड चरण।
वैकल्पिक अंतर्निर्मित मशीनीकृत पिस्टन डिज़ाइन
स्टील या नमनीय आंतरिक रूप से पिरोया हुआ ग्रंथि डिज़ाइन
वैकल्पिक सीज़ माउंट: ट्रूनियन, सेल्विस, टैंग, मूव ट्यूब, गोलाकार बियरिंग, अनुकूलित बुशिंग, मूव ड्रिल्ड गैप
वाणिज्यिक टिपर ट्रकों के लिए 5TG-E130x1155 5-स्टेज 1155 मिमी स्ट्रोक अंडरबॉडी टेलीस्कोपिक टिपिंग सिलेंडर का एक तकनीकी विघटन, इसके 5-चरण विस्तार वास्तुकला, 1,155 मिमी स्ट्रोक, 449 मिमी ढह गई लंबाई, 13 से 22 मीट्रिक टन टिपिंग क्षमता, 180 बार अधिकतम दबाव, और मध्यम वाणिज्यिक के लिए बहुमुखी ट्रूनियन क्रैडल माउंटिंग की जांच टिपर और तीन-तरफा डंप बॉडी।
28-यार्ड रिफ्यूज पैकर्स के लिए एम-1401720 4-स्टेज 138-इंच डबल एक्टिंग टेलीस्कोपिक इजेक्टर सिलेंडर का इंजीनियरिंग विश्लेषण, जिसमें 4-स्टेज नेस्टेड कॉन्फ़िगरेशन, 138.0-इंच कॉम्पैक्शन स्ट्रोक, 16-25 एमपीए वर्किंग प्रेशर रेंज, रॉड-हेड इंटीग्रेटेड एसएई पोर्ट और वाणिज्यिक अपशिष्ट संग्रह निकायों के लिए दोहरे कक्ष आंतरिक शॉक रिलीफ वाल्व शामिल हैं।
12-टन डंप ट्रेलरों के लिए HTC12T-120 120-इंच स्ट्रोक इनवर्टेड टेलीस्कोपिक सिलेंडर का तकनीकी विघटन, इसके उल्टे बैरल-अप ज्यामिति, 120.0-इंच मल्टी-स्टेज स्ट्रोक, 48.75-इंच ढह गई लंबाई, एसएई # 8 ओ-रिंग पोर्टिंग, और वाणिज्यिक टिपिंग चेसिस पर रोड डीसिंग ब्राइन और टायर स्टोन-स्प्रे के खिलाफ सुरक्षात्मक संरचनात्मक ढाल की जांच।

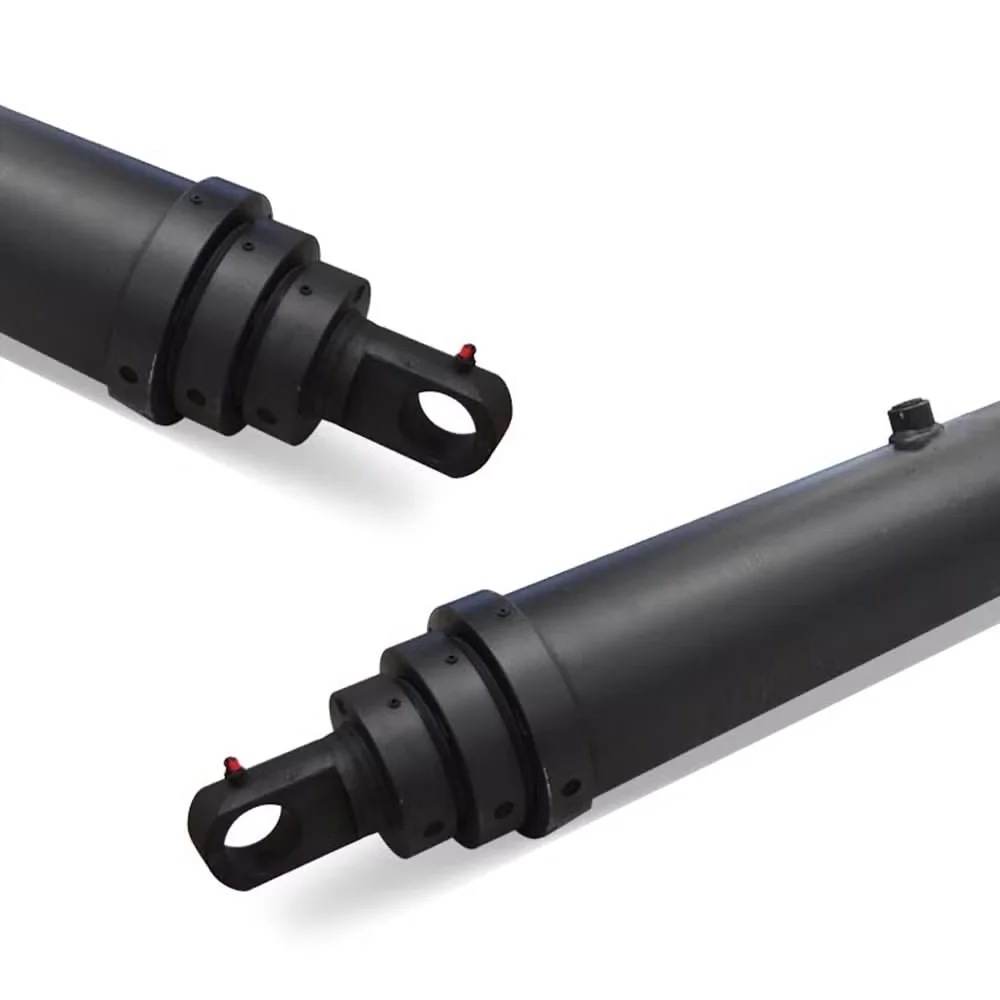

वाणिज्यिक डंप ट्रकों के लिए 53-4459-128 126-इंच स्ट्रोक पिन-टू-पिन टेलीस्कोपिक हाइड्रोलिक सिलेंडर के लिए OEM विनिर्देशों और हेवी-ड्यूटी टिपिंग किनेमेटिक्स की समीक्षा, जिसमें 125.94-इंच नेट स्ट्रोक, 54.50-इंच बंद लंबाई, सेल्फ-ब्लीडिंग आंतरिक पोर्टिंग, वेव-स्प्रिंग एनर्जाइज़र वी-पैकिंग और उच्च-प्रवाह SAE #16 शामिल हैं। मध्यम और भारी डंप निकायों के लिए बंदरगाह।
