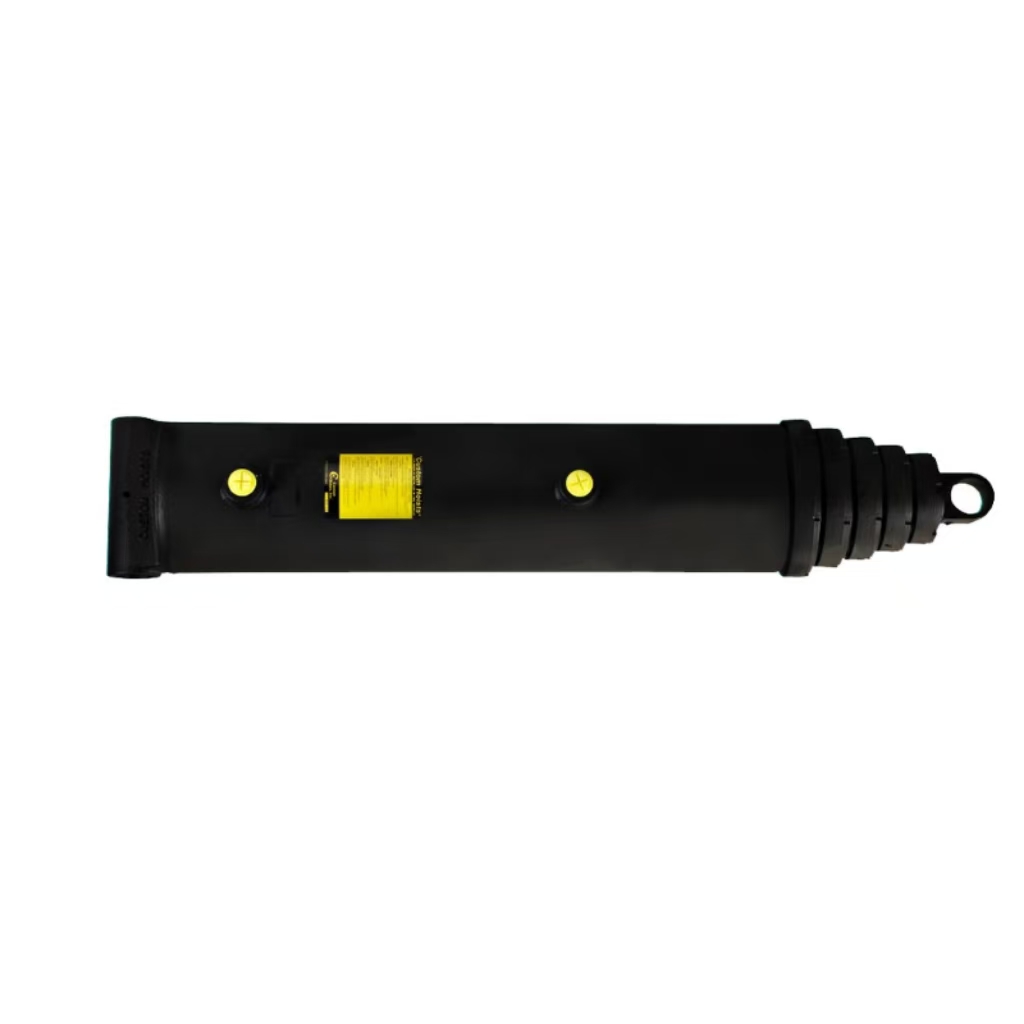

मजबूती और आसान सेवा के लिए निर्मित, इस सीएच सिंगल एक्टिंग टेलीस्कोपिक सिलेंडर में क्रॉस-ट्यूब माउंटिंग, पॉलिश स्टील स्टेज और प्राइमर फिनिश की सुविधा है। उच्च और निम्न दबाव में वी-पैकिंग सील, जबकि बाहरी पैकिंग नट समर्थन जोड़ते हैं और रखरखाव को सरल बनाते हैं।
Body o.d.:
9.5 इंचStroke:
279.25 इंचPSI:
2000Retracted:
77.5 इंचक्रॉस-ट्यूब माउंटिंग मानक है
कस्टम और ट्रूनियन डिज़ाइन उपलब्ध हैं
पुनर्निर्माण योग्य
वी-पैकिंग उच्च दबाव और निम्न दबाव सीलिंग प्रदान करती है
बाहरी पैकिंग नट ट्यूबों के लिए अतिरिक्त समर्थन प्रदान करते हैं और सर्विसिंग को सरल बनाते हैं
पॉलिश स्टील चरण
प्राइमर ख़त्म
सूचीबद्ध वॉल्यूम पूर्ण विस्तार पर हैं
| वज़न: | 746.00 एलबीएस |
| ऊब पैदा करना: | 8 इंच |
| आघात: | 279.25 इंच |
| शारीरिक आयुध डिपो: | 9.5 इंच |
| पीएसआई: | 2000 |
| रॉड दीया.: | ना |
| पिन दीया.: | ना |
| वापस लिया गया: | 77.5 इंच |
| विस्तारित: | 356.75 इंच |
| पोर्ट आकार: | 1.0 एनपीटीएफ |
| कॉलम लोड: | 100,520 @ 2000 पीएसआई |
| बढ़ते हुए: | क्रॉस-ट्यूब |
| चरण: |
पाँच |
यह विशिष्ट सीएच मॉडल 279.25-इंच संचयी प्रभावी स्ट्रोक के साथ 8-इंच बोर आयाम का दावा करता है, जिसकी कुल लंबाई 77.5 इंच है और पूरी तरह से विस्तारित आयाम 356.75 इंच है। रेटेड निरंतर परिचालन दबाव 2000 पीएसआई पर तय किया गया है, और प्रत्येक तैयार सिलेंडर छिपे हुए रिसाव के जोखिम को खत्म करने के लिए शिपमेंट से पहले 5000 पीएसआई पर फैक्ट्री हाइड्रोस्टैटिक बर्स्ट टेस्ट पास करता है। प्रति यूनिट 746 एलबीएस वजनी, 9.5 इंच बाहरी व्यास वाला मुख्य बैरल असमान खनन और ऑफ-रोड ढुलाई वाली सड़कों से पार्श्व प्रभाव से बचाव के लिए मोटे सीमलेस स्टील पाइप को अपनाता है। रॉड व्यास और पिन व्यास को NA के रूप में चिह्नित किया गया है क्योंकि यह एकल-अभिनय टेलीस्कोपिक डिज़ाइन भार उठाने के लिए एक उजागर पिस्टन रॉड के बजाय अनुक्रमिक बैरल विस्तार पर निर्भर करता है।
