उत्पाद वर्णन

एक कंक्रीट पंप ट्रक बूम सिलेंडर प्लेसिंग बूम की गति को नियंत्रित करता है। बूम परिवहन के लिए मुड़ता है, कार्यस्थल पर खुलता है और डिलीवरी लाइन के माध्यम से कंक्रीट के प्रवाह के दौरान अपनी स्थिति बनाए रखता है। इसलिए सिलेंडर फैलने और पीछे हटने से ज्यादा काम कर रहा है। यह एक बड़ी व्यक्त संरचना को नियंत्रित कर रहा है जबकि मशीन दबाव, कंपन और बदलती लोड स्थितियों में काम करती है।

एचसीआईसी बूम सिलेंडर को पंप ट्रक हाइड्रोलिक सिलेंडर की तीन मुख्य कार्यात्मक श्रेणियों में से एक के रूप में सूचीबद्ध करता है। यह उत्पाद आलेख केवल बूम-सिलेंडर अनुप्रयोग पर केंद्रित है। यह बूम सिलेंडर को आउटरिगर सिलेंडर या पंपिंग सिलेंडर के साथ संयोजित नहीं करता है।

एक ठेकेदार या उपकरण निर्माता के लिए, खरीदारी का निर्णय नियंत्रित गति, दबाव प्रतिरोध, थकान जीवन, बढ़ती सटीकता और सेवाक्षमता पर निर्भर करता है। एक बूम सिलेंडर जो पिन केंद्रों पर फिट बैठता है लेकिन कंपन बर्दाश्त नहीं कर सकता, कोई समाधान नहीं है। गलत पोर्ट स्थिति वाला एक मजबूत सिलेंडर भी कोई समाधान नहीं है।

I. तकनीकी विशिष्टताएँ

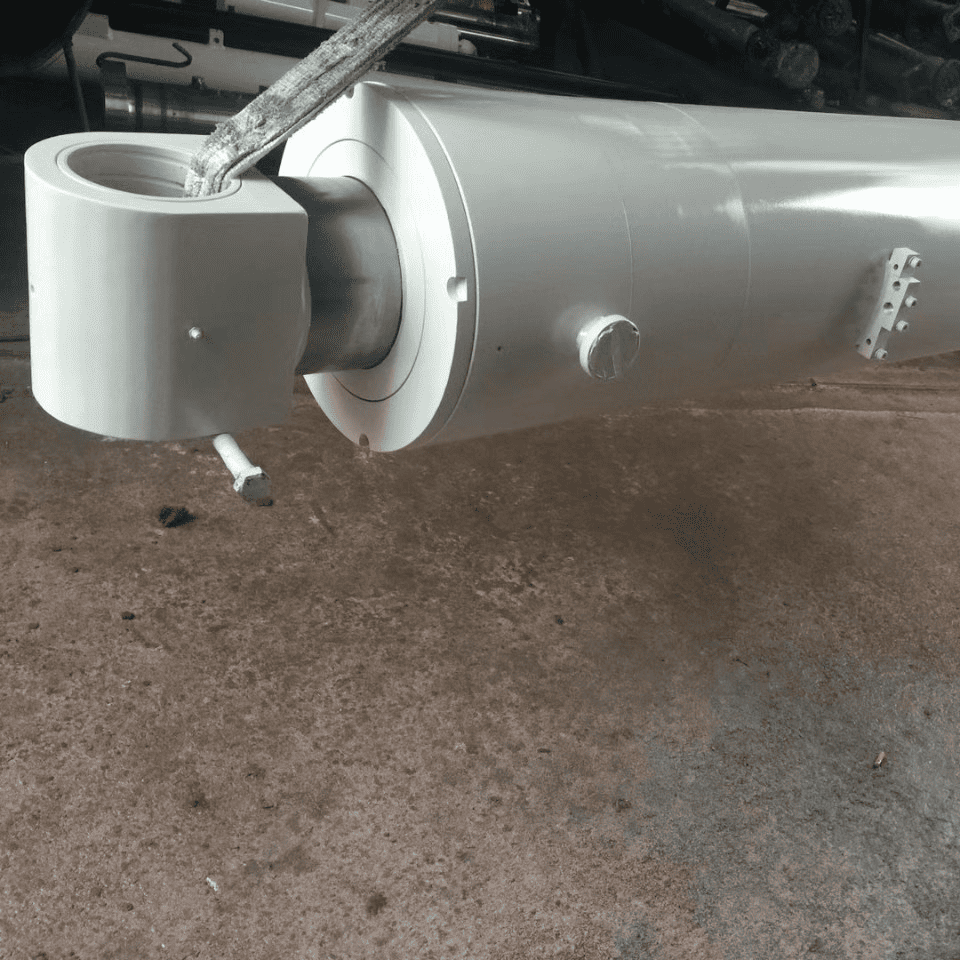

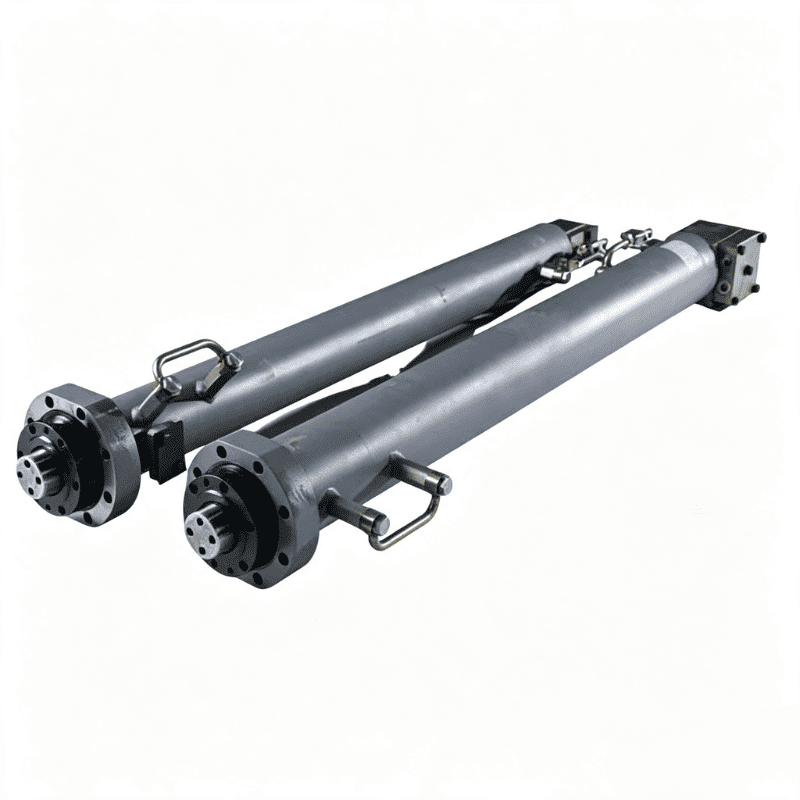

Concrete Pump Truck Boom Cylinder

पंप-ट्रक हाइड्रोलिक सिलेंडर के लिए एचसीआईसी 2026 कैटलॉग में निम्नलिखित रेंज सूचीबद्ध है और इसका उपयोग बूम-सिलेंडर एप्लिकेशन के लिए इंजीनियरिंग लिफाफे के रूप में किया जाता है:

पैरामीटर	कैटलॉग रेंज
बोर व्यास	50‑450 मिमी
रॉड का व्यास	32‑280 मिमी
आघात	200‑8,000 मिमी
कार्य का दबाव	16‑45 एमपीए
कार्य तापमान	-40℃ से +120℃
मुख्य अनुप्रयोग	कंक्रीट पंप ट्रक और जटिल निर्माण उपकरण
डिज़ाइन प्राथमिकताएँ	उच्च दबाव प्रतिरोध, कंपन प्रतिरोध और लंबी सेवा जीवन

सीमा व्यापक है क्योंकि एक पंप ट्रक बूम सिलेंडर एक एकल सार्वभौमिक आकार नहीं है। अंतिम विनिर्देश बूम सेक्शन, पिन-सेंटर दूरी, आवश्यक बल, कार्य कोण, वाल्व व्यवस्था और उपलब्ध स्थापना स्थान पर निर्भर करता है।

द्वितीय. बूम-सिलेंडर डिज़ाइन कठिन क्यों है?

2.1 सिलेंडर एक गतिशील संरचना रखता है

चलती कड़ियों के बीच एक बूम सिलेंडर स्थापित किया जाता है। बूम एंगल बदलते ही इसका लोड बदल जाता है। गति के एक बिंदु पर, सिलेंडर को एक भारी खंड शुरू करने की आवश्यकता हो सकती है। किसी अन्य बिंदु पर, इसे बूम को पकड़ने की आवश्यकता हो सकती है जबकि कंक्रीट लाइन और बूम ज्यामिति एक अलग प्रतिक्रिया बल बनाते हैं।

बदलते भार के कारण ही सिलेंडर का चयन केवल बोर व्यास से नहीं, बल्कि संपूर्ण संचलन आरेख से किया जाना चाहिए। डिज़ाइन को मंजूरी देने से पहले आपूर्तिकर्ता को बल की आवश्यकता, स्ट्रोक, पिन केंद्र और ऑपरेटिंग दबाव की आवश्यकता होती है।

2.2 कंपन सामान्य संचालन का हिस्सा है

कंक्रीट पंप ट्रक इंजन कंपन, हाइड्रोलिक स्पंदन, सड़क परिवहन शॉक और बूम मूवमेंट के साथ काम करते हैं। कैटलॉग इस उत्पाद परिवार के मुख्य लाभ के रूप में कंपन प्रतिरोध की पहचान करता है।

बैरल, वेल्डेड माउंटिंग पॉइंट, पिस्टन, रॉड और सील को एक असेंबली के रूप में काम करना चाहिए। माउंटिंग लग पर एक छोटी सी संरेखण त्रुटि रॉड पर साइड लोड बना सकती है। बार-बार चक्र करने पर, साइड लोड गाइड घिसाव और सील तनाव को बढ़ाता है। इसलिए माउंटिंग सटीकता सिलेंडर विश्वसनीयता का हिस्सा है, न कि केवल एक इंस्टॉलेशन विवरण।

2.3 दबाव और तापमान रेंज

कैटलॉग में पंप-ट्रक हाइड्रोलिक-सिलेंडर लिफाफे के लिए 16-45 एमपीए कार्य-दबाव रेंज और -40°C से +120°C कार्य-तापमान रेंज सूचीबद्ध है। उस सीमा के अंदर सही बिंदु वास्तविक प्रणाली पर निर्भर करता है।

खरीदार को ऊपरी संख्या को डिफ़ॉल्ट ऑपरेटिंग सेटिंग के रूप में नहीं मानना चाहिए। पंप, राहत वाल्व, नली, नियंत्रण वाल्व, सिलेंडर और फ्रेम को एक संपूर्ण प्रणाली के रूप में मूल्यांकित किया जाना चाहिए। डिज़ाइन समीक्षा के दौरान दबाव स्पाइक्स और थर्मल विस्तार पर भी विचार करने की आवश्यकता है।

तृतीय. सामग्री और विनिर्माण प्रक्रिया

3.1 उच्च शक्ति बैरल सामग्री

कैटलॉग में सिलेंडर बैरल के लिए संयुक्त रूप से विकसित उच्च शक्ति वाली सामग्रियों का वर्णन किया गया है। यह प्रसंस्करण मार्ग के रूप में बोरिंग और रोलिंग की पहचान करता है। इन प्रक्रियाओं का उपयोग आंतरिक-बोर सतह खुरदरापन और आयामी सटीकता में सुधार के लिए किया जाता है।

वह आंतरिक बोर पिस्टन सील और गाइड सिस्टम के लिए चलने वाली सतह है। यदि बोर सहनशीलता से बाहर है या उसकी सतह की स्थिति गलत है, तो सिलेंडर में अत्यधिक घर्षण, आंतरिक रिसाव या त्वरित सील घिसाव हो सकता है।

3.2 घर्षण-वेल्डेड पिस्टन रॉड

कैटलॉग इस इंजीनियरिंग उत्पाद समूह के लिए घर्षण वेल्डिंग को पिस्टन-रॉड प्रक्रिया के रूप में पहचानता है। घर्षण वेल्डिंग सापेक्ष गति से उत्पन्न दबाव और गर्मी के माध्यम से घटकों को जोड़ती है। यह एक खुली-लौ वेल्ड ज़ोन से बचाता है और पैरामीटर और निरीक्षण विधि नियंत्रित होने पर एक दोहराए जाने योग्य जोड़ का उत्पादन कर सकता है।

बूम सिलेंडर के लिए, रॉड की सीधीता, सघनता, सतह के उपचार और बढ़ते सिरे के माध्यम से लोड पथ के साथ जोड़ की समीक्षा की जानी चाहिए।

3.3 सीलिंग और मार्गदर्शन

उच्च दबाव वाली सील और गाइड घटक रिसाव को नियंत्रित करते हैं और रॉड को संरेखित रखते हैं। बूम एप्लिकेशन में, सील पैकेज को दबाव परिवर्तन, कंपन, तापमान भिन्नता और बाहरी संदूषण से निपटना पड़ता है।

हाइड्रोलिक द्रव, तापमान सीमा और दबाव से सटीक सील यौगिक का चयन किया जाना चाहिए। ड्राइंग में रॉड सतह उपचार, सील व्यवस्था, बंदरगाह स्थान और बढ़ते सहनशीलता भी बताई जानी चाहिए।

चतुर्थ. अनुप्रयोग परिदृश्य

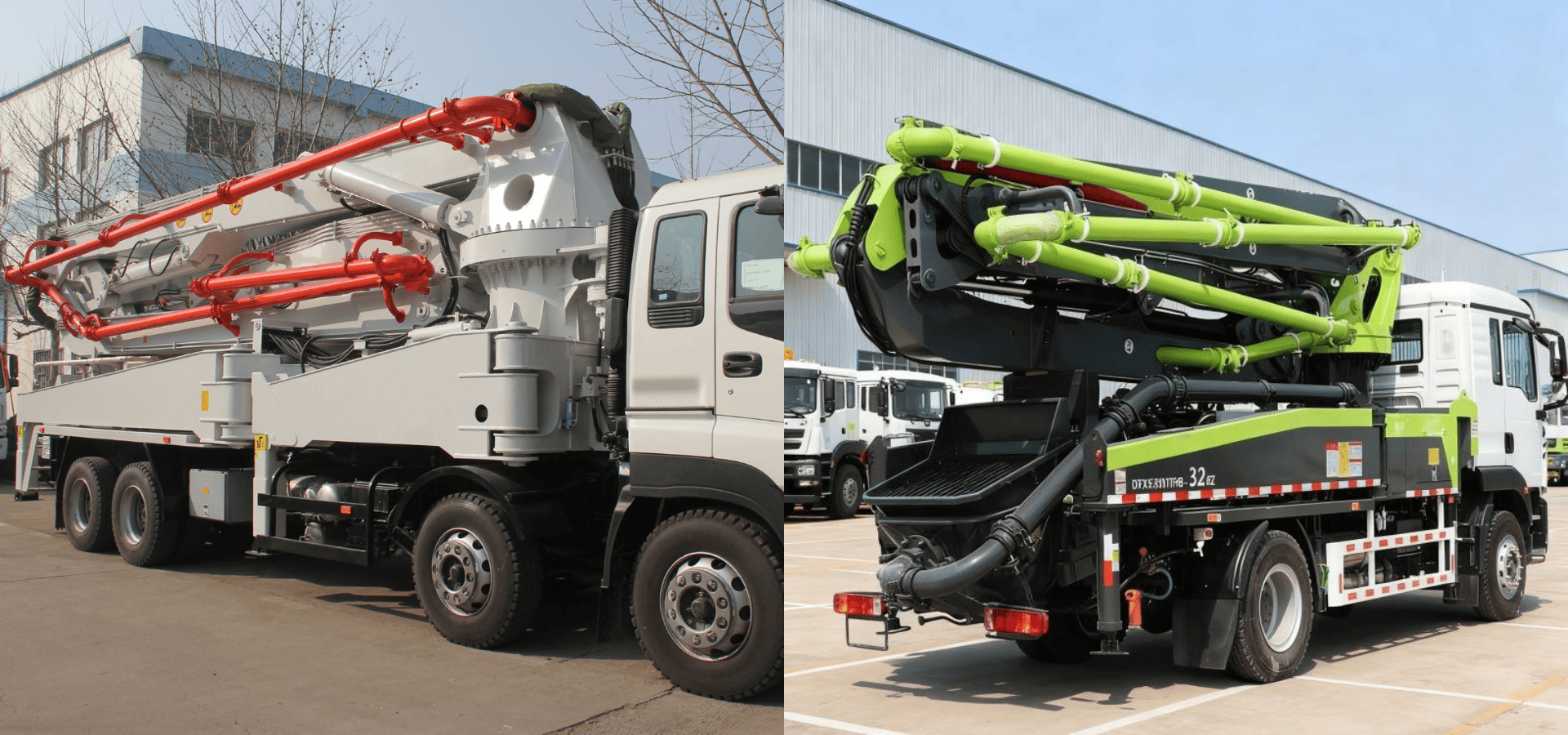

ट्रक पर लगे कंक्रीट पंप ट्रक।बूम सिलेंडर कंक्रीट-प्लेसमेंट बूम के फोल्डिंग, अनफोल्डिंग और पोजिशनिंग को नियंत्रित करता है।
लंबी पहुंच वाले प्लेसमेंट उपकरण।जब पिन-सेंटर आयामों की आपूर्ति की जाती है तो बड़ी स्ट्रोक रेंज विभिन्न बूम ज्यामिति और उपकरण आकार का समर्थन करती है।
निर्माण मशीनरी कंपन के संपर्क में।उत्पाद परिवार जटिल निर्माण परिदृश्यों के लिए अभिप्रेत है जहां दबाव और कंपन प्रतिरोध की आवश्यकता होती है।
प्रतिस्थापन और OEM परियोजनाएं।एचसीआईसी मौजूदा ड्राइंग, घिसे हुए सिलेंडर या मशीन इंटरफ़ेस की समीक्षा कर सकता है और सत्यापित आयामों के आसपास प्रतिस्थापन का उत्पादन कर सकता है।

Concrete Pump Truck Boom Cylinders

V. क्रेता को क्या भेजना चाहिए

सटीक उद्धरण के लिए, भेजें:

बोर और रॉड का व्यास, यदि ज्ञात हो
आवश्यक स्ट्रोक
पिन-सेंटर लंबाई को वापस लिया गया और विस्तारित किया गया
माउंटिंग प्रकार और पिन व्यास
कामकाज और चरम दबाव
हाइड्रोलिक-द्रव प्रकार
न्यूनतम और अधिकतम ऑपरेटिंग तापमान
पोर्ट का आकार, धागा और ओरिएंटेशन
बूम ड्राइंग या मौजूदा सिलेंडर की तस्वीरें
आवश्यक मात्रा और वितरण गंतव्य

तस्वीरें उपयोगी हैं, लेकिन एक आयामी रेखाचित्र बेहतर है। यदि मौजूदा सिलेंडर अभी भी स्थापित है, तो मशीन मॉडल और प्रत्येक माउंटिंग सेंटर का स्थान प्रदान करें।

VI. अक्सर पूछे जाने वाले प्रश्न

कंक्रीट पंप ट्रक बूम सिलेंडर क्या नियंत्रित करता है?

यह कंक्रीट पंप ट्रक या संबंधित प्लेसमेंट उपकरण पर आर्टिकुलेटेड प्लेसिंग बूम की गति और स्थिति को नियंत्रित करता है।

कौन से बोर और स्ट्रोक आकार उपलब्ध हैं?

कैटलॉग रेंज 50‑450 मिमी बोर, 32‑280 मिमी रॉड व्यास और 200‑8,000 मिमी स्ट्रोक है। अंतिम आकार मशीन ज्यामिति और लोड आवश्यकता से चुना जाता है।

क्या बूम सिलेंडर का उपयोग 45 एमपीए पर किया जा सकता है?

कैटलॉग में पंप-ट्रक हाइड्रोलिक-सिलेंडर उत्पाद समूह के लिए कार्यशील दबाव सीमा के रूप में 16‑45 एमपीए सूचीबद्ध है। किसी विशिष्ट सिलेंडर के लिए स्वीकृत दबाव की पुष्टि उसकी ड्राइंग, सामग्री और संपूर्ण हाइड्रोलिक प्रणाली से की जानी चाहिए।

बोरिंग और रोलिंग क्यों महत्वपूर्ण हैं?

वे आंतरिक-बोर सतह की स्थिति और आयामी सटीकता में सुधार करते हैं। यह सीधे पिस्टन-सील जीवन, घर्षण और आंतरिक रिसाव को प्रभावित करता है।

कैटलॉग में घर्षण वेल्डिंग का उल्लेख क्यों है?

इस इंजीनियरिंग उत्पाद समूह में पिस्टन-रॉड निर्माण प्रक्रिया के लिए घर्षण वेल्डिंग का उपयोग किया जाता है। यह एक नियंत्रित जुड़ने की विधि प्रदान करता है जिसे अभी भी सांद्रता, सीधेपन और भार क्षमता के लिए सत्यापित किया जाना चाहिए।

क्या एचसीआईसी किसी नमूने से प्रतिस्थापन कर सकता है?

हां, मौजूदा सिलेंडर की संदर्भ के तौर पर समीक्षा की जा सकती है। पिन-सेंटर की लंबाई, बोर, रॉड, स्ट्रोक, पोर्ट, माउंटिंग विवरण और तस्वीरें प्रदान करें। अंतिम उत्पादन को अनुमोदित ड्राइंग का पालन करना चाहिए।

सातवीं. एचसीआईसी के बारे में

एचसीआईसी ने 1998 से हाइड्रोलिक उत्पादों का निर्माण किया है। कंपनी निर्माण, अपशिष्ट प्रबंधन, परिवहन और अन्य औद्योगिक अनुप्रयोगों के लिए हाइड्रोलिक सिलेंडर और बिजली इकाइयां प्रदान करती है।

कंक्रीट पंप उपकरण के लिए, एचसीआईसी का इंजीनियरिंग दृष्टिकोण सिलेंडर और मशीन इंटरफ़ेस पर आधारित है। बोर, स्ट्रोक, कामकाजी दबाव, तापमान, माउंटिंग, बंदरगाह व्यवस्था और सामग्री प्रक्रिया की समीक्षा एक विनिर्देश के रूप में की जाती है।
