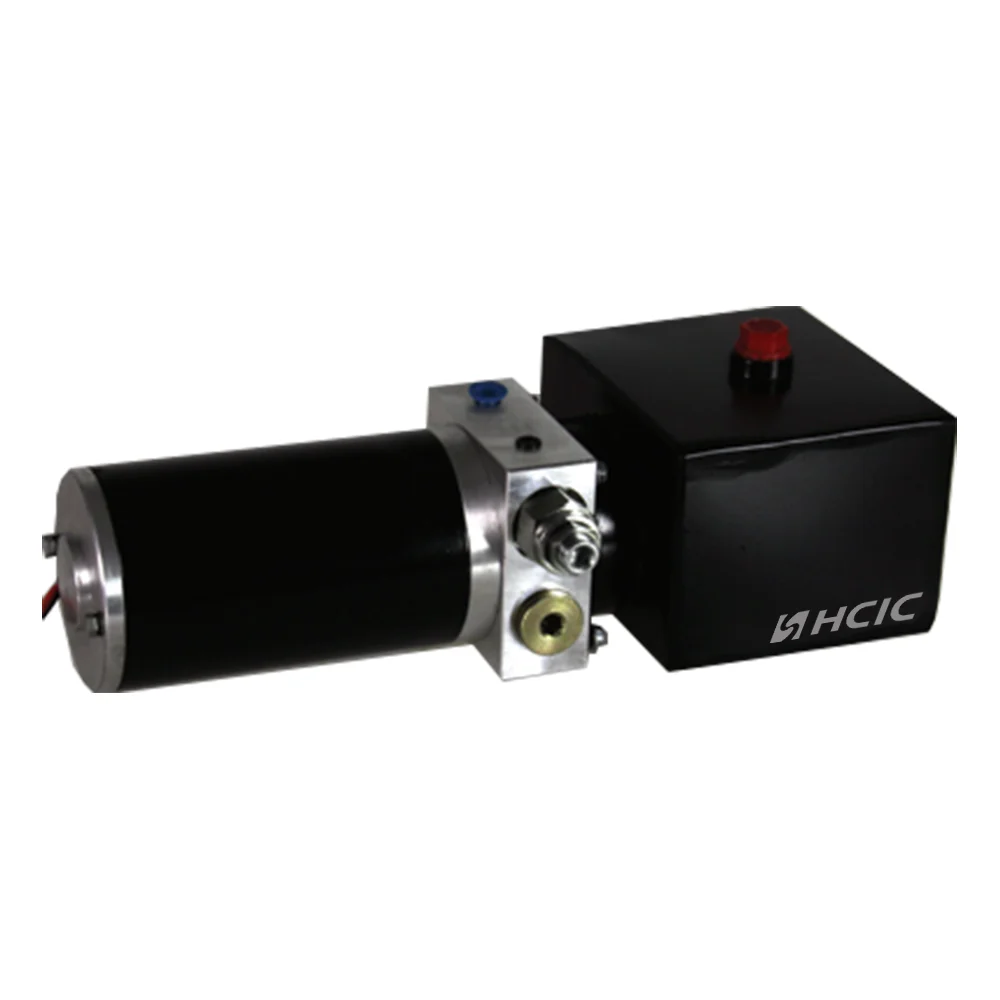

डंप ट्रेलरों, टिपर ट्रकों और लहरा के लिए एचसीआईसी डीसी हाइड्रोलिक पावर इकाइयां। 2.0-4.5 किलोवाट मोटर, 16-25 एमपीए दबाव, एसएई पोर्ट के साथ 12V/24V बिजली चालित पंप। स्टॉक में 6 मानक मॉडल। आईएसओ 9001 प्रमाणित।
Motor Power:
2.0 किलोवाट/3.0 किलोवाट/4.5 किलोवाटVoltage:
12डीसी/24डीसीMax Flow:
9/14/22एल/मिनटडीसी हाइड्रोलिक पावर यूनिट पीटीओ-मुक्त मोबाइल हाइड्रोलिक्स का दिल है, सहायक उपकरण नहीं।
एचसीआईसी पीयू-श्रृंखला इकाइयां पूरी तरह से जिनान में निर्मित हैं - कोई आउटसोर्सिंग नहीं, कोई व्हाइट लेबल नहीं। प्रत्येक हमारे इन-हाउस घाव मोटर, लोड-मैचेड गियर पंप और हमारे सिलेंडर सीएनसी उपकरण पर मशीनीकृत वाल्व ब्लॉक का उपयोग करता है।
12V/24V ट्रक बैटरी पर चलने वाला, यह डंप ट्रेलर होइस्ट, कैंची लिफ्ट और टिल्ट डेक के लिए सिलेंडर को शक्ति प्रदान करता है। कोई पीटीओ या चालू इंजन नहीं; बस केबल और होसेस को जोड़ दें।
विशिष्ट विफलताएं कम आकार की तारों, फंसी हुई हवा या गलत समायोजित राहत वाल्वों से आती हैं। प्रत्येक इकाई का 110% दबाव पर 3 मिनट तक लोड परीक्षण किया जाता है। 8% से अधिक amp ड्रॉ सर्ज वाली इकाइयाँ पुन: अंशांकित हो जाती हैं।
हम अपनी स्वयं की डीसी मोटरों को हवा देते हैं। 2-पोल श्रृंखला-घाव, क्लास एच इन्सुलेशन 180 डिग्री सेल्सियस पर रेट किया गया। PU-2000 2.0 किलोवाट मोटर चलाता है। PU-4500 4.5 किलोवाट मोटर चलाता है। अंतर केवल शक्ति का नहीं है - यह कर्तव्य चक्र का है।
12V सिस्टम पर 2.0 किलोवाट की मोटर पूर्ण लोड पर लगभग 200 एम्पियर खींचती है। अधिकांश ट्रक बैटरियां सामान्य मौसम में 30-45 सेकंड तक इसे संभाल सकती हैं। -10°C से नीचे, आप 24V सिस्टम पर 4.5 किलोवाट मोटर चाहते हैं। ठंडा तेल गाढ़ा होता है. एक सीमांत मोटर रुक जाएगी।
आर्मेचर गतिशील रूप से G6.3 सहनशीलता के लिए संतुलित है। हम असेंबली से पहले मेगर पर प्रत्येक मोटर को 500V DC पर जांचते हैं। 20 MΩ के तहत इन्सुलेशन प्रतिरोध = अस्वीकार।
गीयर पंप। एल्युमीनियम बॉडी. कठोर स्टील गियर, दांत के किनारों पर 0.8 μm रा सतह फिनिश के लिए ग्राउंड।
विस्थापन श्रेणियाँ:
यह क्यों मायने रखता है: प्रवाह दर = विस्थापन × मोटर आरपीएम। 2800 आरपीएम पर एक 3.2 सीसी पंप आपको लगभग 9 लीटर प्रति मिनट देता है। यह निर्धारित करता है कि आपका सिलेंडर कितनी तेजी से चलता है। 4-इंच बोर वाले 40-इंच स्ट्रोक सिलेंडर को पूरी तरह से विस्तारित करने के लिए लगभग 8.2 लीटर की आवश्यकता होती है। 9 लीटर/मिनट पर, यह लगभग 55 सेकंड में होता है। पंप विस्थापन बदलें और आप वह गति बदल देंगे। सरल गणित. कोई जादू नहीं.
6061-T6 एल्यूमीनियम बिलेट से सीएनसी-मशीनीकृत। नहीं डाला गया. ढले हुए पिंडों में सरंध्रता होती है। हमें पता चला कि 2005 में 200 इकाइयों का एक बैच कास्टिंग रिक्तियों से फैलने वाली हेयरलाइन दरारों के साथ वापस आया था।
मानक विन्यास:
रिलीफ को फैक्ट्री में सिस्टम के रेटेड दबाव 1.1× पर सेट और सील कर दिया जाता है। हम नाइट्रोजन-चार्ज परीक्षण स्टैंड का उपयोग करते हैं, डेड-वेट परीक्षक का नहीं। अंशांकन प्रयोगशालाओं के लिए डेड-वेट परीक्षक ठीक हैं; वे गतिशील क्रैकिंग दबाव बहाव को नहीं पकड़ पाते हैं।
क्षैतिज-माउंट स्टील टैंक। 2 मिमी दीवार. अंदर और बाहर पाउडर-लेपित। असमान जमीन पर तेल के बहाव को कम करने के लिए आंतरिक बैफल प्लेट।
क्षमताएँ: 4L, 6L, 8L, 12L, 15L।
ब्रेथर कैप में 40-माइक्रोन फिल्टर तत्व है। आपको आश्चर्य होगा कि कितनी इकाइयाँ विफल हो जाती हैं क्योंकि किसी ने ब्रीथ कैप खो दी है और गंदगी अंदर आ गई है। 150 माइक्रोन पर रेत का एक कण लगभग 20 चक्रों में एक गियर पंप आवास को स्कोर करेगा।
| पैरामीटर | पीयू-2000 | पीयू-3000 | पीयू-4500 |
|---|---|---|---|
| मोटर शक्ति | 2.0 किलोवाट | 3.0 किलोवाट | 4.5 किलोवाट |
| वोल्टेज | 12 वी डीसी | 12वी/24वी डीसी | 24V डीसी |
| अधिकतम धारा | 200ए @ 12वी | 285ए @ 12वी / 145ए @ 24वी | 210ए @ 24वी |
| अधिकतम प्रवाह | 9 एल/मिनट | 14 एल/मिनट | 22 एल/मिनट |
| रेटेड दबाव | 16 एमपीए (2320 पीएसआई) | 20 एमपीए (2900 पीएसआई) | 25 एमपीए (3625 पीएसआई) |
| टैंक क्षमता | 4एल/6एल/8एल | 6एल/8एल/12एल | 8एल/12एल/15एल |
| साइकिल शुल्क | S3 - 10% | एस3 - 15% | एस3 - 15% |
| वज़न (सूखा, 8L) | 18 किग्रा | 24 किग्रा | 32 किग्रा |
यह हमारे पीयू-श्रृंखला जहाजों के लिए 70% है। 4-स्टेज टेलिस्कोपिक होइस्ट वाले सिंगल-एक्सल 5-टन डंप ट्रेलर को 45° झुकाव कोण पर लोड को तोड़ने के लिए लगभग 16 एमपीए की आवश्यकता होती है। 20 एमपीए पर पीयू-3000 25% मार्जिन देता है। वह मार्जिन तब मायने रखता है जब लोड गीली रेत हो, सूखी बजरी नहीं।

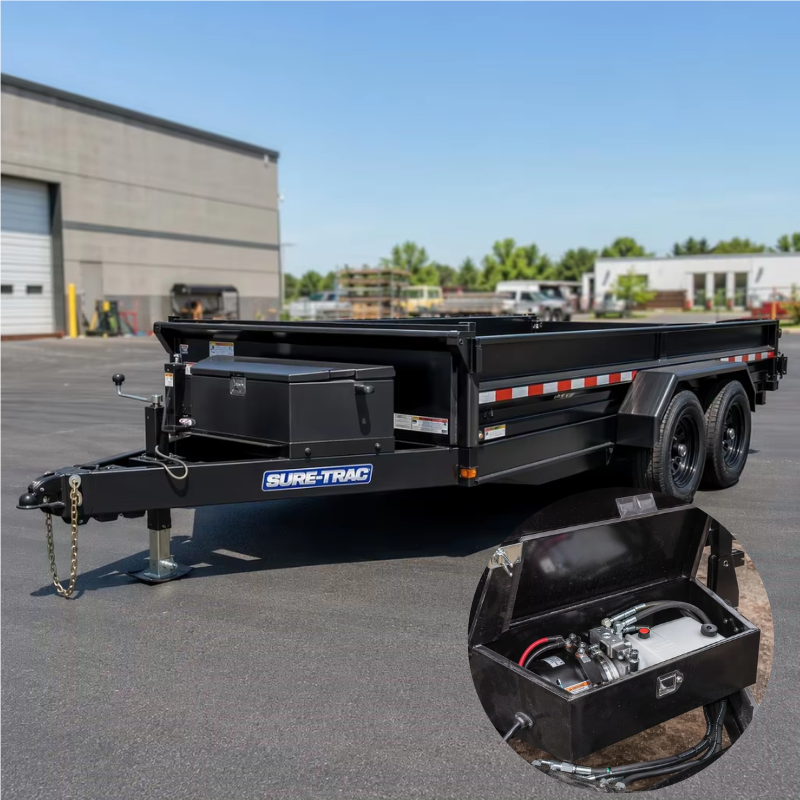

इकाई स्टील के बाड़े के अंदर, ट्रेलर जीभ पर लगी होती है। 3 मीटर से कम दूरी के लिए बैटरी से मोटर तक चलने वाली केबल न्यूनतम 35 मिमी² होनी चाहिए। हम प्रत्येक इकाई के साथ 200A कॉन्टैक्टर रिले शामिल करते हैं। रिले को न छोड़ें. आप मैनुअल नियंत्रक में सोलनॉइड संपर्कों को वेल्ड करेंगे।
कम प्रवाह की आवश्यकता. 24-इंच स्ट्रोक पर चलने वाले सिंगल-स्टेज 3-इंच बोर सिलेंडर को विस्तार करने के लिए लगभग 2.8 लीटर की आवश्यकता होती है। 2.0 सीसी पंप के साथ पीयू-2000 से 5 लीटर/मिनट पर, वह डेक लगभग 34 सेकंड में झुक जाता है। इतना चिकना कि कार झुके नहीं।
ये एप्लिकेशन होल्डिंग की मांग करते हैं. जब सिलेंडर रुकता है, तो उसे रुकना चाहिए - 8 घंटे से अधिक समय तक कोई रेंगना नहीं, कोई बहाव नहीं। हम इन आदेशों के लिए वाल्व ब्लॉक पर एक पायलट-संचालित चेक वाल्व निर्दिष्ट करते हैं। पॉपपेट एक ढकी हुई सतह पर बैठता है। 80% रेटेड दबाव पर रिसाव: 0.1 सीसी प्रति मिनट से कम।
हमारी पीयू-श्रृंखला एचसीआईसी पावर होइस्ट सिलेंडरों से पहले से मेल खाती है:
| लहरा मॉडल | अनुशंसित पीयू | टिप्पणियाँ |
|---|---|---|
| 310 /416 | पीयू-2000 (12वी) | लाइट-ड्यूटी, सिंगल-एक्सल ट्रेलर |
| 516 /520 | पीयू-3000 (12वी/24वी) | मध्य-श्रेणी, 5-8 टन क्षमता |
| 616 / 620 / 621 | पीयू-3000 (24वी) | भारी सिंगल-एक्सल, 8-12 टन |
| 625/630 | पीयू-4500 (24वी) | टेंडेम-एक्सल, 12-15+ टन |
मोटर हाउसिंग 1050 स्टील ट्यूब के रूप में शुरू होती है। हमने इसे काटा, दोनों सिरों का सामना किया, और एक सीएनसी खराद पर स्टेटर सीट को H7 सहनशीलता के लिए बोर किया। स्टेटर को 0.02 मिमी इंटरफेरेंस फिट के साथ दबाया जाता है। बहुत ढीला और यह कंपन करता है. बहुत कड़ा और ठंड के मौसम में यह आवास में दरार डाल देता है।
पंप गियर को 20CrMnTi से हॉब किया जाता है, फिर 58-62 HRC पर 0.8-1.0 मिमी केस की गहराई तक कार्बराइज किया जाता है। गियर हाउसिंग को 0.4 μm रा बोर फिनिश पर परिष्कृत किया गया है। गियर टिप क्लीयरेंस: 0.06-0.10 मिमी। 0.06 मिमी से नीचे और थर्मल विस्तार गियर को लॉक कर देता है। 0.10 मिमी से ऊपर और वॉल्यूमेट्रिक दक्षता 85% से नीचे चली जाती है।
प्रत्येक एकत्रित इकाई परीक्षण बेंच पर जाती है। हम लॉग करते हैं:
सारा डेटा एक क्रमांकित परीक्षण शीट में चला जाता है। आपको यूनिट के साथ एक प्रति प्राप्त होगी।
एचसीआईसी 1998 से हाइड्रोलिक उत्पाद बना रहा है। 300 से अधिक कर्मचारी। शेडोंग प्रांत में तीन कारखाने। वार्षिक बिक्री में 54+ मिलियन अमरीकी डालर। उत्पाद 50 से अधिक देशों में भेजे गए।
हम कोई ट्रेडिंग कंपनी नहीं हैं. हमारे पास सीएनसी लाइनें, वेल्डिंग सेल, ऑनिंग मशीनें और टेस्ट बेंच हैं। जब आप हमें हाइड्रोलिक पावर यूनिट के बारे में ईमेल करते हैं, तो आप उन लोगों से बात कर रहे हैं जिन्होंने वाल्व ब्लॉक की मशीनिंग की है, न कि किसी बिचौलिए से, जिसने कभी पंप के अंदर का हिस्सा नहीं देखा है।
हमारी आर एंड डी टीम में हाइड्रोलिक्स में 15-25 वर्ष के अनुभव वाले 10 इंजीनियर शामिल हैं। हम सिर्फ प्रतिस्पर्धी डिज़ाइनों की नकल नहीं करते हैं। जब कोई ग्राहक हमें विफलता रिपोर्ट भेजता है, तो हमारी इंजीनियरिंग टीम पूर्ण विच्छेदन करती है - धातु विज्ञान, सतह खत्म, आयामी निरीक्षण - और 14 दिनों के भीतर सुधारात्मक कार्रवाई जारी करती है।
आईएसओ 9001:2015 प्रमाणित। QPQ नाइट्राइडिंग लाइन इन-हाउस। एएसटीएम बी117 के लिए नमक स्प्रे परीक्षण।
