लंबी यात्रा वाले OEM उपकरणों के लिए 53-4592-106 डबल क्लीविस हाइड्रोलिक सिलेंडर आयाम, 106.06-इंच स्ट्रोक, 3/4-इंच एनपीटीएफ पोर्ट और 208 पौंड कैटलॉग वजन की समीक्षा करें।
Stroke:
2,694 मिमीClosed length,:
1,219 मिमीExtended length:
3,913 मिमीPort:

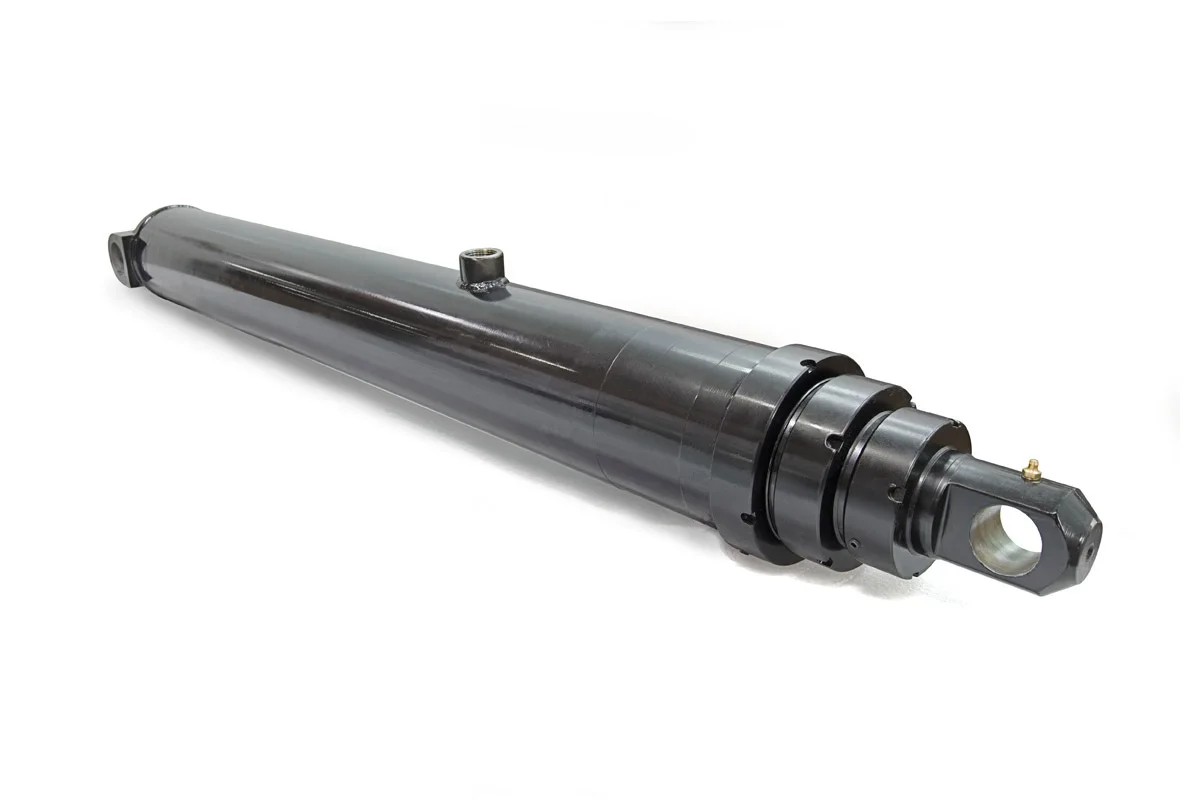

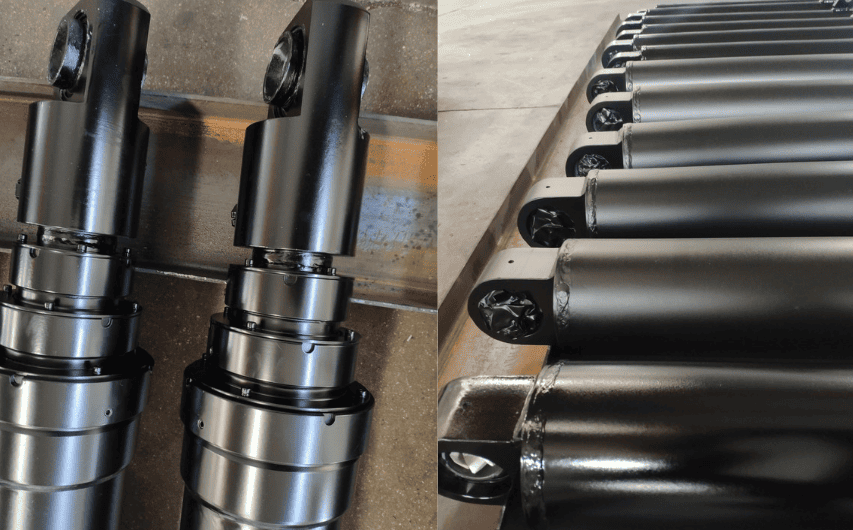

एनपीटीएफ में 3/453-4592-106 डबल क्लीविस हाइड्रोलिक सिलेंडर एचसीआईसी-2026 कैटलॉग में सूचीबद्ध एक लॉन्ग-स्ट्रोक 4000 सीरीज मॉडल है। इसका 106.06-इंच कैटलॉग स्ट्रोक इसे कॉम्पैक्ट एक्चुएटर से अलग इंस्टॉलेशन चर्चा में रखता है: मशीन में पिन-सेंटर दूरी में लंबे बदलाव के लिए जगह होनी चाहिए, और ब्रैकेट और होज़ को पूर्ण गति के दौरान नियंत्रित रहना चाहिए।
एक ओईएम बिल्डर या रखरखाव टीम के लिए, उपयोगी प्रारंभिक बिंदु पूर्ण आयामी पंक्ति है। इसमें स्ट्रोक, बंद लंबाई, विस्तारित लंबाई, बढ़ते आयाम, बंदरगाह, तेल की मात्रा और वजन शामिल हैं। ये मान इंजीनियरों को प्रोजेक्ट कोटेशन मांगने से पहले मौजूदा सिलेंडर या नई मशीन लेआउट के साथ मॉडल की तुलना करने में मदद करते हैं।
| वस्तु | इंच मान | मीट्रिक मान |
|---|---|---|
| नमूना | 53-4592-106 | 53-4592-106 |
| शृंखला | 4000 सीरीज | 4000 सीरीज |
| स्ट्रोक, ए | 106.06 इंच | 2,694 मिमी |
| बंद लंबाई, बी | 48.00 इंच | 1,219 मिमी |
| विस्तारित लंबाई, सी | 154.06 इंच | 3,913 मिमी |
| आयाम डी | 1.50 इंच | 38 मिमी |
| आयाम ई | 2.06 इंच | 52 मिमी |
| आयाम एफ | 2.00 इंच | 51 मिमी |
| आयाम जी | 7.00 इंच | 178 मिमी |
| आयाम जे | 2.06 इंच | 52 मिमी |
| आयाम के | 19.50 इंच | 495 मिमी |
| पत्तन | एनपीटीएफ में 3/4 | एनपीटीएफ में 3/4 |
कैटलॉग 53-4592-106 के लिए सार्वभौमिक दबाव, भार या सेवा-जीवन की गारंटी प्रदान नहीं करता है। अंतिम चयन के लिए मशीन के वास्तविक लोड पथ, हाइड्रोलिक स्थितियों और सुरक्षा समीक्षा की आवश्यकता होती है।

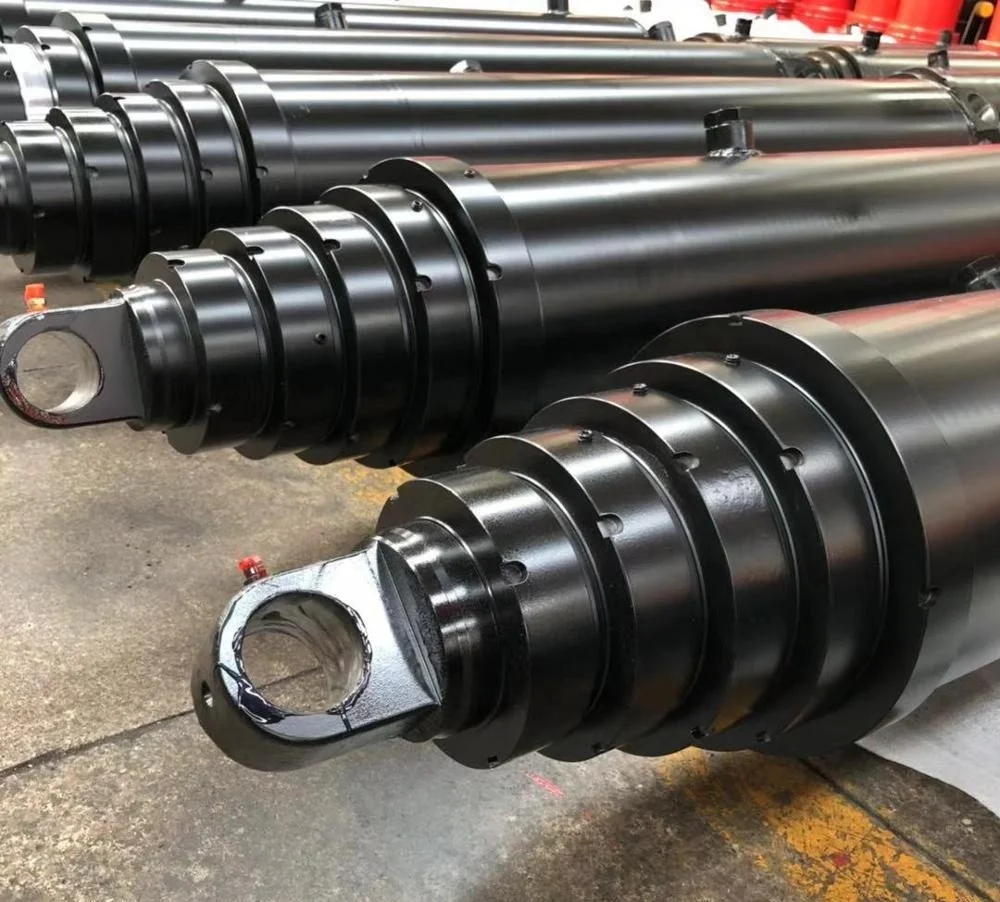

पिन-टू-पिन सिलेंडर अलगाव में काम नहीं करता है। स्थिर पिन, चलती पिन और जुड़ा तंत्र गति को परिभाषित करते हैं। 53-4592-106 के लिए, कैटलॉग में 48.00 इंच बंद और 154.06 इंच विस्तारित सूचीबद्ध हैं। इसलिए मशीन को पिन-सेंटर दूरी में बड़े बदलाव के लिए एक नियंत्रित पथ की आवश्यकता होती है।
स्थापना से पहले, दो अंतिम स्थितियों और कई मध्यवर्ती स्थितियों को मैप करें। जांचें कि क्या सिलेंडर इच्छित कोण सीमा के भीतर रहता है, क्या बढ़ते ब्रैकेट सही दिशा में भार ले जाते हैं और क्या आसपास की संरचना शरीर, रॉड, पिन और नली की आवाजाही के लिए जगह छोड़ती है।
एक लंबा स्ट्रोक रूटिंग को और भी महत्वपूर्ण बना देता है। होज़ों को फ्रेम के विरुद्ध खिंचाव, रुकावट या रगड़ के बिना चलती हुई असेंबली का अनुसरण करना चाहिए। सेवा टीमों को असंबद्ध उपकरणों को नष्ट किए बिना बंदरगाह तक पहुंचने और हार्डवेयर स्थापित करने में सक्षम होना चाहिए।

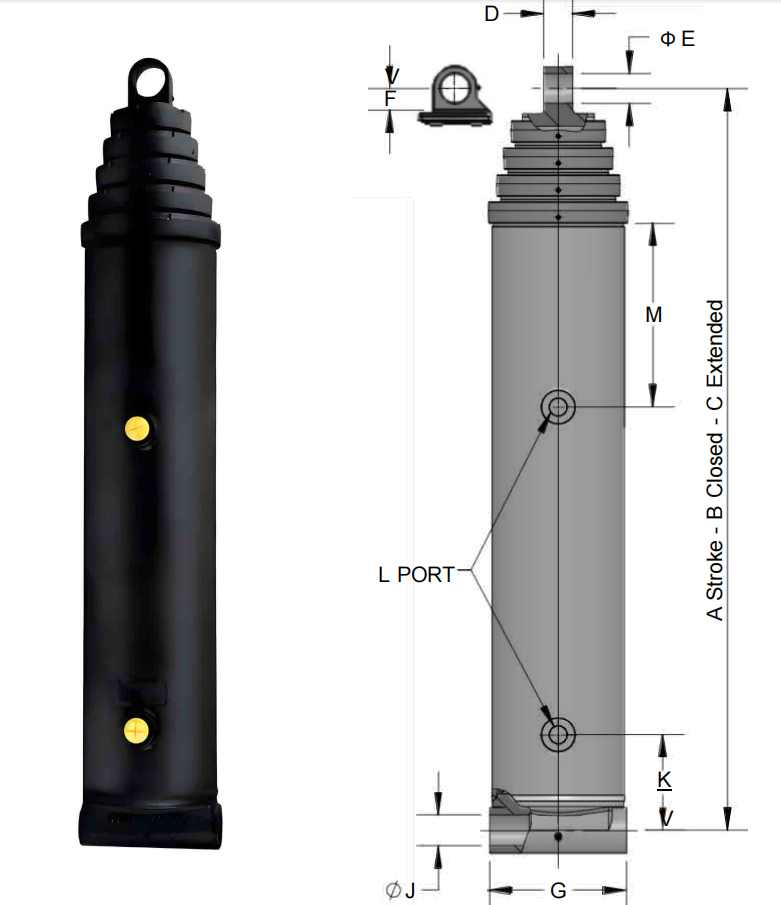

कैटलॉग आयाम डी, ई, एफ, जी, जे और के माउंटिंग व्यवस्था के लिए आयामी प्रारंभिक बिंदु प्रदान करते हैं। यह मानने के बजाय कि लंबी स्ट्रोक ही एकमात्र फिटमेंट आवश्यकता है, मशीन ड्राइंग के साथ उनकी तुलना करें।
एनपीटीएफ पोर्ट में 3/4 को मौजूदा हाइड्रोलिक प्लंबिंग और फिटिंग अभ्यास से मेल खाना चाहिए। सिलेंडर को प्रतिबंधित स्थान पर स्थापित करने से पहले एडाप्टर, सीलिंग विधि, नली मोड़ त्रिज्या और पोर्ट ओरिएंटेशन को सत्यापित करें।
उत्पाद पंक्ति में 1.7 गैलन भरण तेल की मात्रा और 6.0 गैलन विस्तारित तेल की मात्रा सूचीबद्ध है। हाइड्रोलिक सिस्टम में सिलेंडर, होसेस, वाल्व ब्लॉक और वास्तविक परिचालन स्थिति के लिए पर्याप्त उपयोगी जलाशय मात्रा होनी चाहिए। ये कैटलॉग मान पूर्ण जलाशय-आकार की गणना नहीं हैं।
सूचीबद्ध वजन 208 पाउंड है। यह मूल्य परिवहन, स्थापना योजना और ब्रैकेट डिजाइन के दौरान मायने रखता है। एक सुरक्षित उठाने की विधि प्रदान करें और पुष्टि करें कि मशीन संरचना सिलेंडर का समर्थन कर सकती है और पिन जोड़ों के माध्यम से कार्य भार को स्थानांतरित कर सकती है।
53-4592-106 की समीक्षा लंबी यात्रा वाले ओईएम उपकरण और प्रतिस्थापन परियोजनाओं के लिए की जा सकती है जो पिन-टू-पिन सिलेंडर का उपयोग करते हैं। यह उन तंत्रों के लिए एक उम्मीदवार है जहां स्थिर और गतिशील माउंटिंग बिंदु पूर्ण विस्तार पर बहुत दूर हैं, बशर्ते मशीन ज्यामिति कैटलॉग आयामों से मेल खाती हो।
कोटेशन केवल मॉडल नंबर पर आधारित नहीं होना चाहिए। एचसीआईसी को एप्लिकेशन का आकलन करने के लिए मशीन ड्राइंग या सटीक फ़ील्ड माप, ऑपरेटिंग दबाव, लोड दिशा, चक्र आवृत्ति, पिन विवरण और हाइड्रोलिक कनेक्शन जानकारी की आवश्यकता होती है।
53-4592-106 पिन-टू-पिन हाइड्रोलिक सिलेंडर उन तंत्रों के लिए एक लंबा-स्ट्रोक 4000 श्रृंखला विकल्प है, जिन्हें पिन-सेंटर दूरी में परिभाषित परिवर्तन की आवश्यकता होती है। इसका 106.06-इंच स्ट्रोक, 48.00-इंच बंद लंबाई, 154.06-इंच विस्तारित लंबाई, एनपीटीएफ पोर्ट में 3/4, 1.7-गैलन भरण मूल्य, 6.0-गैलन विस्तारित मूल्य और 208 पाउंड कैटलॉग वजन एक ओईएम टीम को प्रारंभिक फिटमेंट समीक्षा के लिए एक सटीक आधार देता है।
ऑर्डर देने से पहले पूर्ण गति ज्यामिति, माउंटिंग विवरण, हाइड्रोलिक डेटा और हैंडलिंग योजना एचसीआईसी को भेजें। यह जानकारी यह निर्धारित करने के लिए आवश्यक है कि यह लंबी-यात्रा वाला मॉडल पूरी मशीन से मेल खाता है या नहीं।
एचसीआईसी, जिसे जिनान हुआचेन इंडस्ट्रियल कंपनी लिमिटेड के नाम से भी जाना जाता है, वाहन, अपशिष्ट-हैंडलिंग, निर्माण और औद्योगिक उपकरणों के लिए हाइड्रोलिक सिलेंडर, हाइड्रोलिक पावर इकाइयों और संबंधित घटकों की आपूर्ति करता है। संपूर्ण मशीन डिज़ाइन और लागू सुरक्षा आवश्यकताओं के अनुरूप उत्पाद उपयुक्तता की पुष्टि की जानी चाहिए।
