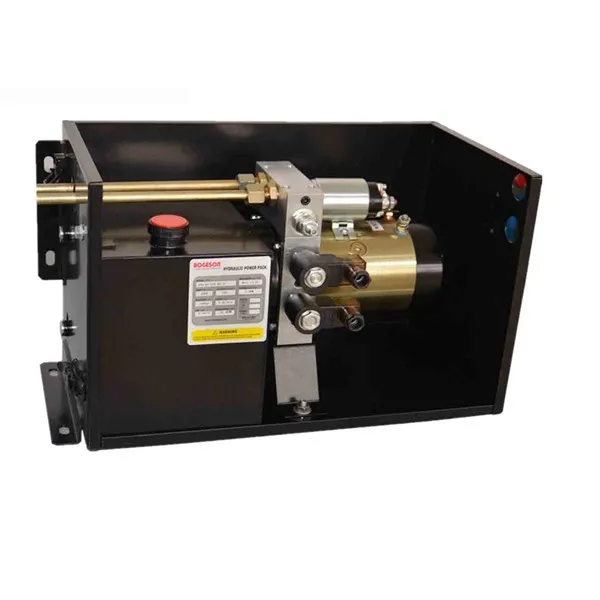

एचसीपीजीडीडी एक दोहरी डबल-अभिनय हाइड्रोलिक पावर यूनिट है जिसमें 1.2 जीपीएम प्रवाह, एक 8-गैलन टैंक, एसएई # 6 पोर्ट और डंप ट्रेलरों के लिए दो 3,000 पीएसआई नियंत्रण सर्किट हैं।
Type:
2 दोहरा अभिनयFlow:
1.2 जीपीएमPort size:
एसएई #6Tank size:
8 गैलडंप ट्रेलरों के लिए एचसीपीजीडीडी दोहरी डबल अभिनय हाइड्रोलिक पावर यूनिट उन प्रणालियों के लिए सूचीबद्ध है जिन्हें दो स्वतंत्र रूप से नियंत्रित डबल-अभिनय हाइड्रोलिक कार्यों की आवश्यकता होती है। एचसीआईसी-2026 कैटलॉग इस मॉडल को 1.2 जीपीएम प्रवाह, एक 8-गैलन टैंक, 3,000 पीएसआई और दो सोलनॉइड-संचालित 4-वे, 3-पोजीशन वाल्व कॉन्फ़िगरेशन के साथ पहचानता है।
वह दोहरी व्यवस्था तब प्रासंगिक हो सकती है जब एक ट्रेलर पावर पैक को दो अलग-अलग डबल-एक्टिंग फ़ंक्शंस, जैसे डंप एक्ट्यूएटर और एक सहायक हाइड्रोलिक फ़ंक्शन को नियंत्रित करना होगा। वास्तविक सर्किट की अभी भी सिलेंडर, बैटरी आपूर्ति, वाल्व अनुक्रम, नली लेआउट और उपलब्ध स्थापना स्थान के आधार पर समीक्षा की जानी चाहिए।
| वस्तु | कैटलॉग जानकारी |
|---|---|
| नमूना | एचसीपीजीडीडी |
| प्रकार | 2 दोहरा अभिनय |
| प्रवाह | 1.2 जीपीएम |
| पोर्ट आकार | एसएई #6 |
| टैंक का आकार | 8 गैल |
| दबाव विशिष्टता | 3,000 पीएसआई |
| वाल्व लगाना | सोलनॉइड संचालित; 4-रास्ता, 3-स्थिति; 4-रास्ता, 3-स्थिति |
| कैटलॉग स्रोत | एचसीआईसी‑2026, पृष्ठ 16 |
तालिका कैटलॉग पहचान डेटा रिकॉर्ड करती है। यह एक सार्वभौमिक उठाने की क्षमता, गारंटीकृत चक्र समय, एक साथ-प्रवाह क्षमता या पूर्ण वायरिंग कॉन्फ़िगरेशन स्थापित नहीं करता है।
एक डबल-एक्टिंग हाइड्रोलिक फ़ंक्शन को अपने सिलेंडर के दोनों ओर निर्देशित तेल की आवश्यकता होती है। एक दिशा एक्चुएटर का विस्तार करती है; रिवर्स वाल्व स्थिति संचालित वापसी के लिए तेल को विपरीत दिशा में भेजती है। एचसीपीजीडीडी लिस्टिंग दो डबल-एक्टिंग वाल्व व्यवस्था दिखाती है, इसलिए बिजली इकाई सिंगल-सर्किट डबल-एक्टिंग एचपीयू से अलग है।
ओईएम ट्रेलर बिल्डर के लिए, महत्वपूर्ण प्रश्न यह है कि दोनों कार्यों का उपयोग कैसे किया जाएगा। क्या वे एक-एक करके चलेंगे? क्या एक कार्य को प्राथमिकता दी गई है? क्या नियंत्रण प्रणाली परस्पर विरोधी आदेशों को रोकती है? दोनों सर्किट सक्रिय होने पर कितना प्रवाह उपलब्ध है? इन बिंदुओं की पुष्टि मॉडल नाम से ग्रहण करने के बजाय हाइड्रोलिक योजनाबद्ध तरीके से की जानी चाहिए।
कैटलॉग में दो सोलनॉइड-संचालित 4-वे, 3-पोजीशन वाल्व कॉन्फ़िगरेशन सूचीबद्ध हैं। यह दो डबल-एक्टिंग कार्यों के लिए आवश्यक नियंत्रण संरचना प्रदान करता है, जबकि अंतिम नियंत्रण तर्क ट्रेलर के लिए चयनित वायरिंग, स्विच, रिमोट कंट्रोल और मशीन अनुक्रम पर निर्भर करता है।
सूचीबद्ध 1.2 जीपीएम प्रवाह एक्चुएटर गति का अनुमान लगाने के लिए एक प्रारंभिक बिंदु है। यदि दो फ़ंक्शन उपलब्ध पंप प्रवाह को साझा करते हैं, तो वास्तविक संचलन का समय सर्किट व्यवस्था और संचालन अनुक्रम पर निर्भर करता है। सिस्टम की पुष्टि के बिना एक ही समय में दोनों सिलेंडरों में 1.2 जीपीएम को गारंटीकृत प्रवाह के रूप में प्रस्तुत न करें।
8-गैलन टैंक एचसीपीजीडीडी के लिए कैटलॉग मूल्य है। सिलेंडर की मात्रा, रॉड-साइड विस्थापन, नली की मात्रा, रिटर्न फ्लो और टैंक की माउंटिंग स्थिति के आधार पर सही ऑपरेटिंग तेल स्तर की अभी भी समीक्षा की जानी चाहिए। एक बड़ा टैंक अपने आप में कम आकार के सिलेंडर सर्किट या गलत वाल्व अनुक्रम का समाधान नहीं करता है।
प्रत्येक हाइड्रोलिक कनेक्शन को ट्रेलर नली और एडाप्टर मानक के अनुसार जांचा जाना चाहिए। पुष्टि करें कि कौन से पोर्ट प्रत्येक डबल-एक्टिंग फ़ंक्शन से संबंधित हैं, दबाव और वापसी पथ की पहचान करें, पर्याप्त नली मोड़ त्रिज्या प्रदान करें और सेवा के लिए पहुंच छोड़ दें।
डंप ट्रेलर अनुभाग के लिए एचसीपीजीडीडी को एचसीआईसी के एचपीयू में सूचीबद्ध किया गया है। एक व्यावहारिक स्थापना के लिए मोटर, जलाशय, वाल्व वायरिंग, बैटरी केबल और नली कनेक्शन के लिए भी जगह की आवश्यकता होती है। बिजली इकाई को बंद करने से पहले सड़क के छींटे, कंपन, गर्मी और रखरखाव पहुंच पर विचार किया जाना चाहिए।
एचसीपीजीडीडी की उन डंप ट्रेलरों के लिए समीक्षा की जा सकती है जिन्हें एक पावर-यूनिट पैकेज से दो डबल-एक्टिंग हाइड्रोलिक फ़ंक्शंस की आवश्यकता होती है। यह मुख्य एक्चुएटर और एक सहायक फ़ंक्शन के साथ OEM बिल्ड, प्रतिस्थापन परियोजनाओं और ट्रेलर सिस्टम के लिए प्रासंगिक हो सकता है।
यह एकल डबल-एक्टिंग सिलेंडर, पावर-अप/ग्रेविटी-डाउन सर्किट या ऐसे सिस्टम के लिए स्वचालित रूप से सही विकल्प नहीं है जिसे एक अलग प्रवाह और दबाव व्यवस्था की आवश्यकता होती है। एप्लिकेशन का वास्तविक नियंत्रण अनुक्रम से मिलान किया जाना चाहिए।
एचसीपीजीडीडी पूछताछ के लिए तैयारी करें:
ये विवरण एचसीआईसी को संपूर्ण सिस्टम के रूप में दोहरे सर्किट की समीक्षा करने और उत्पादन से पहले किसी भी परियोजना-विशिष्ट वायरिंग, नली या नियंत्रण आवश्यकताओं की पहचान करने में मदद करते हैं।
डंप ट्रेलरों के लिए एचसीपीजीडीडी दोहरी डबल अभिनय हाइड्रोलिक पावर यूनिट दो डबल-अभिनय हाइड्रोलिक कार्यों के लिए एक कैटलॉग-परिभाषित विकल्प है। इसका मुख्य पहचान डेटा 1.2 जीपीएम प्रवाह, एसएई # 6 पोर्ट, एक 8-गैलन टैंक, 3,000 पीएसआई और दो सोलनॉइड-संचालित 4-वे, 3-पोजीशन वाल्व कॉन्फ़िगरेशन हैं।
उपयोगी उद्धरण के लिए, दोनों सिलेंडरों का डेटा, नियंत्रण अनुक्रम, विद्युत आपूर्ति, हाइड्रोलिक योजनाबद्ध और स्थापना तस्वीरें भेजें। एचसीआईसी तब समीक्षा कर सकता है कि एचसीपीजीडीडी कॉन्फ़िगरेशन ट्रेलर के संपूर्ण हाइड्रोलिक सिस्टम में फिट बैठता है या नहीं।
एचसीआईसी परिवहन, अपशिष्ट प्रबंधन, निर्माण और औद्योगिक उपकरणों के लिए हाइड्रोलिक सिलेंडर, हाइड्रोलिक बिजली इकाइयों और संबंधित हाइड्रोलिक घटकों की आपूर्ति करता है। संपूर्ण मशीन डिज़ाइन और लागू सुरक्षा आवश्यकताओं के अनुरूप अंतिम उत्पाद उपयुक्तता की पुष्टि की जानी चाहिए।
