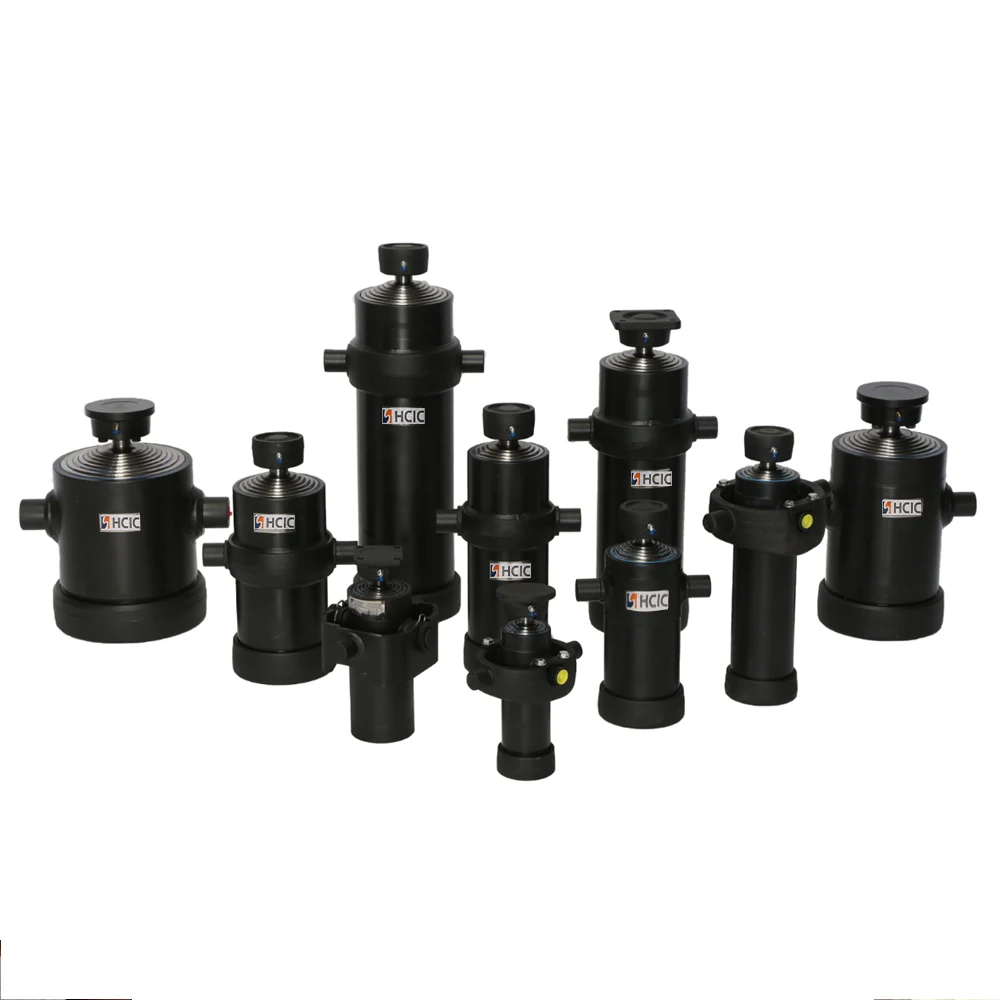

4TG-E130x1307 एक चार-चरण डंप ट्रेलर अंडरबॉडी टेलीस्कोपिक हाइड्रोलिक सिलेंडर है जिसमें 1,307 मिमी स्ट्रोक, 180 बार अधिकतम काम करने का दबाव और 15-25 टन कैटलॉग टिपिंग रेंज है।
Number of stages:
4 चरणStroke:
1,307 मिमीMass:
58 किग्राWorking volume:
13.7 एल4TG-E130x1307 HCIC-2026 कैटलॉग में सूचीबद्ध एक चार चरण वाला डंप ट्रेलर अंडरबॉबी टेलीस्कोपिक हाइड्रोलिक सिलेंडर है। यह साइड-डंप और थ्री-वे डंप ट्रेलरों के लिए लाइट-ड्यूटी अंडरबॉडी रेंज का हिस्सा है, जहां बॉडी और चेसिस के नीचे एक लंबा स्ट्रोक फिट होना चाहिए।
मॉडल ओईएम या प्रतिस्थापन-सिलेंडर समीक्षा के लिए एक परिभाषित प्रारंभिक बिंदु प्रदान करता है: चार चरण, 1,307 मिमी स्ट्रोक, 180 बार अधिकतम कामकाजी दबाव और 15-25 टन की कैटलॉग टिपिंग-क्षमता सीमा। खरीद से पहले सिलेंडर को संपूर्ण ट्रेलर संरचना, हाइड्रोलिक सर्किट और माउंटिंग व्यवस्था से मिलान किया जाना चाहिए।
| पैरामीटर | कैटलॉग मूल्य |
|---|---|
| नमूना | 4TG-E130x1307 |
| उत्पाद का प्रकार | अंडरबॉडी टेलीस्कोपिक हाइड्रोलिक सिलेंडर |
| चरणों की संख्या | 4 |
| आघात | 1,307 मिमी |
| द्रव्यमान | 58 किग्रा |
| कार्य मात्रा | 13.7 एल |
| अधिकतम कार्य दबाव | 180 बार |
| कैटलॉग टिपिंग क्षमता रेंज | 15-25 टन |

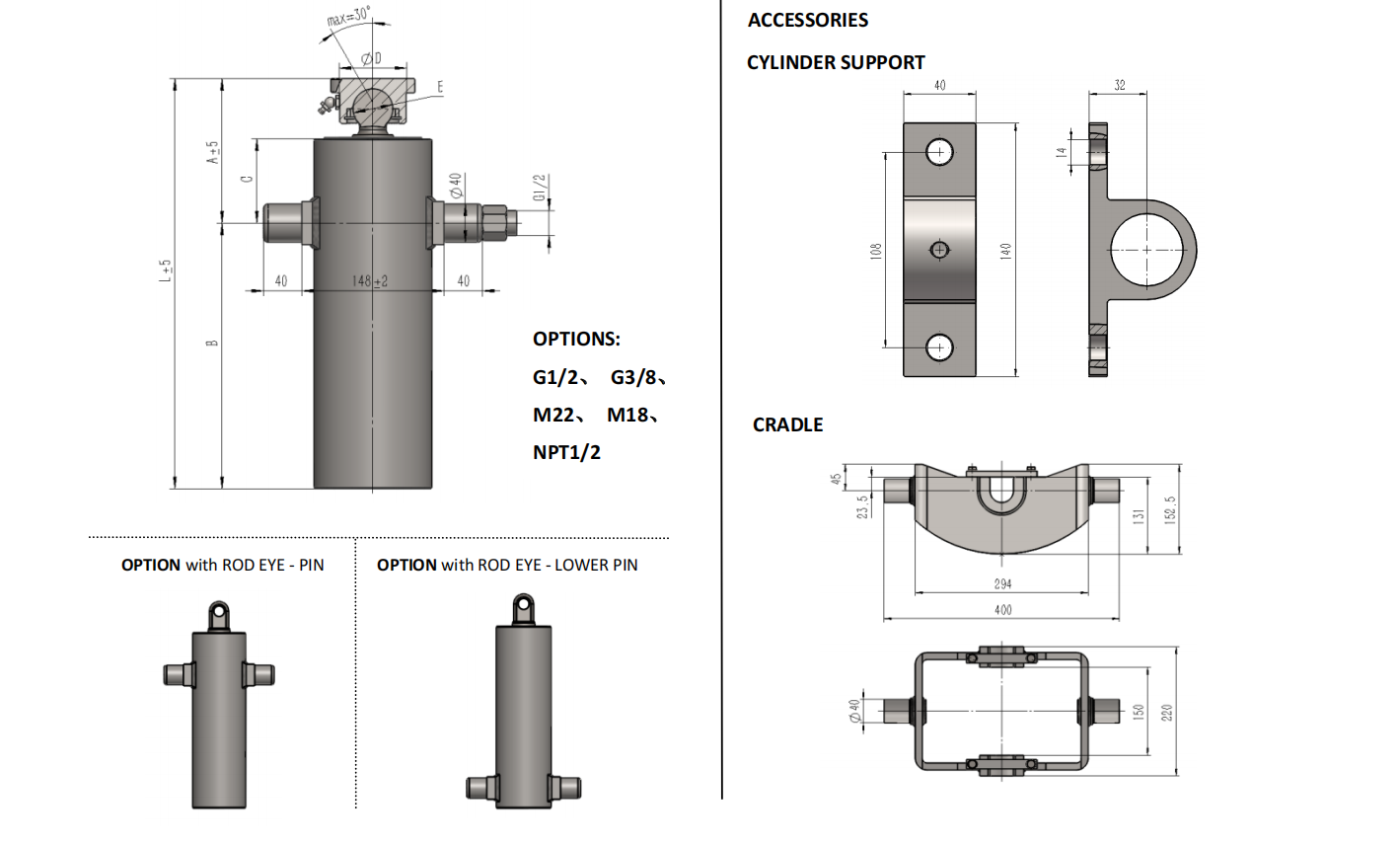

| आयाम एल | 545 मिमी |
| आयाम ए | 216 मिमी |
| आयाम बी | 329 मिमी |
| आयाम सी | 132 मिमी |
| आयाम डी | 92 मिमी |
| आयाम ई | 58 मिमी |
उपरोक्त मान आपूर्ति किए गए एचसीआईसी-2026 कैटलॉग, पीडीएफ पेज 18 में अंडर बॉडी टेलीस्कोपिक हाइड्रोलिक सिलेंडर तालिका से लिखे गए हैं। मुद्रित तालिका में, 4TG-E130x1307 के लिए पंक्ति चार चरण दिखाती है, एक 1,307 मिमी स्ट्रोक, 58 किलोग्राम द्रव्यमान, 13.7 एल कार्यशील मात्रा और 180 बार अधिकतम कार्यशील दबाव।

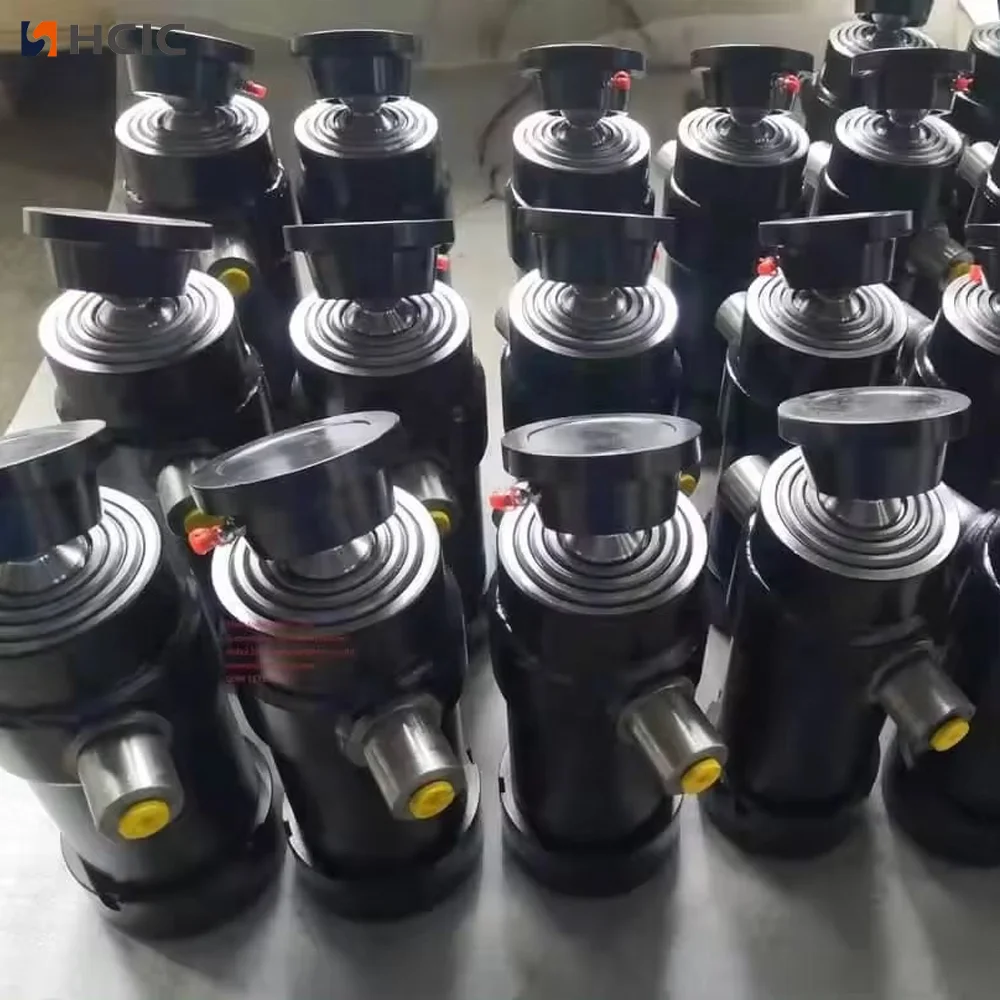

एक टेलीस्कोपिक सिलेंडर पीछे हटने पर पूर्ण विस्तारित लंबाई की आवश्यकता के बिना लंबे समय तक कार्यशील गति उत्पन्न करने के लिए नेस्टेड चरणों का उपयोग करता है। यह व्यवस्था डंप ट्रेलरों पर उपयोगी है जहां बॉडी के नीचे उपलब्ध स्थान सीमित है लेकिन टिपिंग सिस्टम को अभी भी पर्याप्त गति की आवश्यकता है।
4TG-E130x1307 में चार चरण और एक सूचीबद्ध 1,307 मिमी स्ट्रोक है। इसका 545 मिमी एल आयाम बंद-स्थान योजना के लिए एक प्रारंभिक बिंदु प्रदान करता है, लेकिन स्थापना में सिलेंडर क्रैडल, पिन या आंख कनेक्शन, चेसिस सदस्यों, होसेस और डंप बॉडी के पूर्ण आंदोलन पथ का भी ध्यान रखना चाहिए।
सिलेंडर टिपिंग परिणाम स्वयं निर्धारित नहीं करता है। काज का स्थान, शरीर का वजन, भार वितरण, टिपिंग कोण, पंप प्रवाह और राहत सुरक्षा सभी चक्र के दौरान आवश्यक बल और गति को प्रभावित करते हैं।
सूचीबद्ध एल आयाम और ए-ई स्थापना आयामों से प्रारंभ करें। उनकी तुलना ट्रेलर ड्राइंग या मापे गए माउंटिंग क्षेत्र से करें। फिर पूरे टिपिंग आर्क के माध्यम से सिलेंडर की जांच करें। बॉडी बंद होने पर सिलेंडर चेसिस को साफ़ कर सकता है लेकिन बॉडी ऊपर उठने पर क्रॉसमेम्बर या ब्रैकेट से संपर्क कर सकता है।

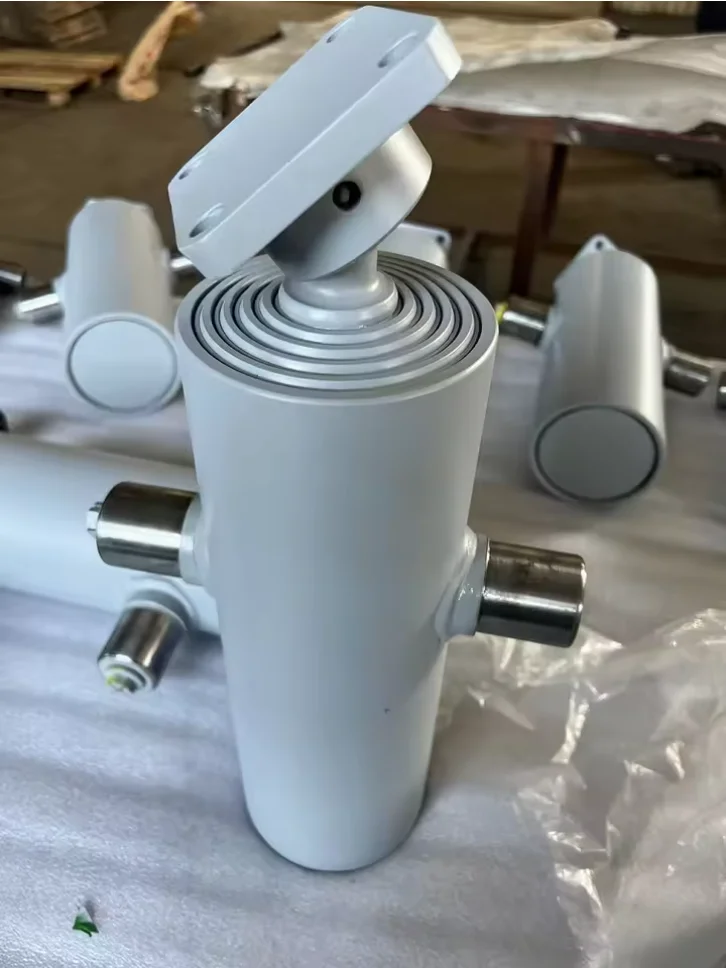

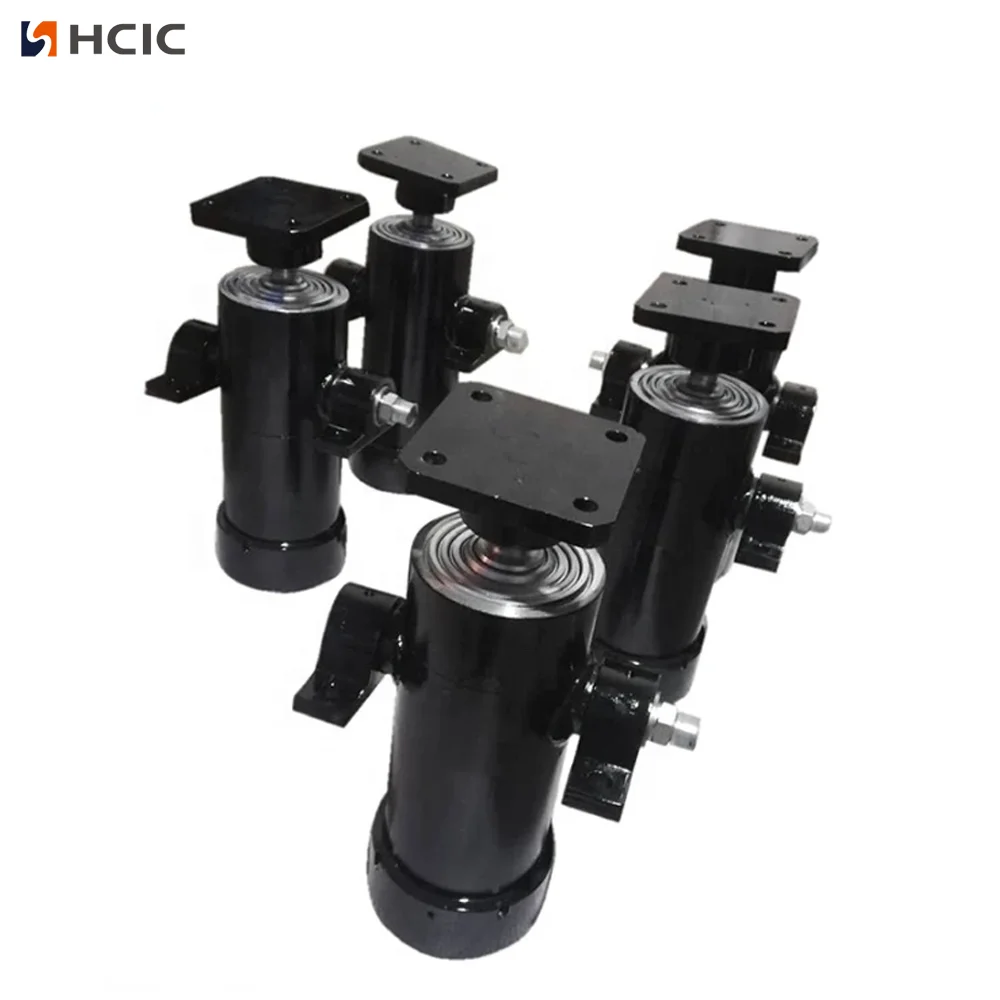

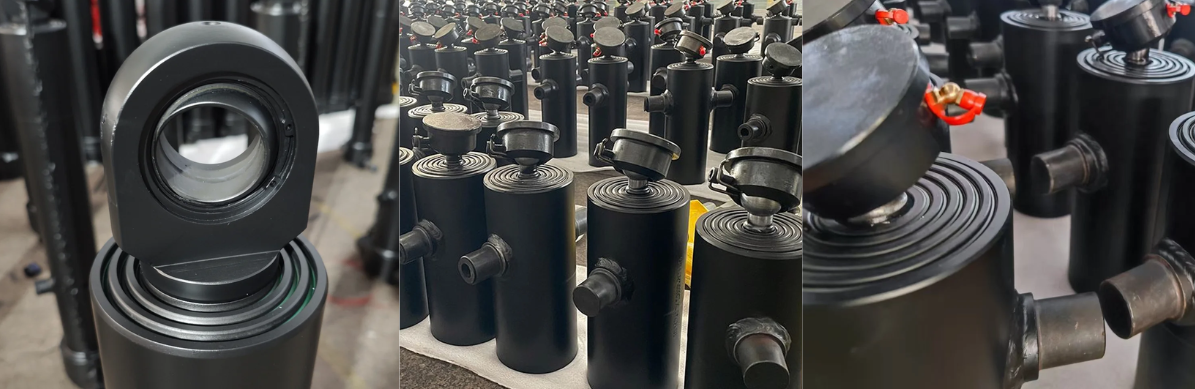

कैटलॉग पेज सपोर्ट-क्रैडल संदर्भों के साथ, अंडरबॉडी सिलेंडर रेंज के लिए रॉड-आई और लोअर-पिन विकल्प दिखाता है। 4TG-E130x1307 के लिए सटीक कनेक्शन और क्रैडल व्यवस्था की पुष्टि प्रोजेक्ट ड्राइंग से की जानी चाहिए। यह न मानें कि एक समान दिखने वाला टेलीस्कोपिक सिलेंडर समान पिन स्पेसिंग या माउंटिंग विधि का उपयोग करेगा।
सिलेंडर को ट्रेलर के माउंटिंग डिज़ाइन के माध्यम से समर्थित और संरेखित किया जाना चाहिए। विस्तार के दौरान ब्रैकेट को सिलेंडर को स्थिति में मजबूर नहीं करना चाहिए या साइड लोडिंग नहीं करनी चाहिए। लोड लगाने से पहले पिन, क्रैडल, होज़ और आस-पास के फ्रेम सदस्यों की जाँच करें।
कैटलॉग में 4TG-E130x1307 के लिए अधिकतम कार्यशील दबाव 180 बार सूचीबद्ध है। उस आवश्यकता के अनुरूप पंप, राहत वाल्व, नली का आकार, तेल की मात्रा और नियंत्रण सर्किट की समीक्षा की जानी चाहिए। काम का दबाव गारंटीकृत उठाने की क्षमता के समान नहीं है; वास्तविक बल हाइड्रोलिक दबाव, प्रभावी क्षेत्र और ट्रेलर की यांत्रिक ज्यामिति पर निर्भर करता है।

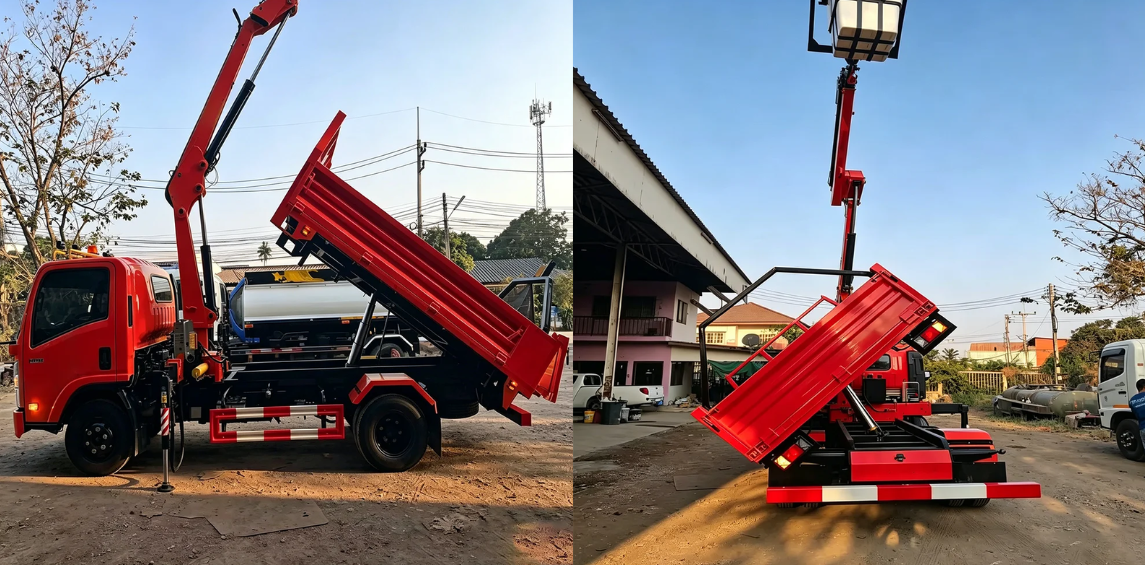

4TG-E130x1307 डंप-ट्रेलर परियोजनाओं के लिए प्रासंगिक है, जिन्हें 1,307 मिमी स्ट्रोक के साथ चार-चरण अंडरबॉडी टेलीस्कोपिक हाइड्रोलिक सिलेंडर की आवश्यकता होती है। जब उपलब्ध इंस्टॉलेशन स्पेस और कैटलॉग एप्लिकेशन रेंज प्रोजेक्ट से मेल खाती है तो इसे साइड-डंप और थ्री-वे डंप-ट्रेलर लेआउट के लिए माना जा सकता है।
कैटलॉग में 15-25 टन टिपिंग-क्षमता रेंज सूचीबद्ध है। इसे कैटलॉग एप्लिकेशन संदर्भ के रूप में मानें, न कि सार्वभौमिक पेलोड अनुमोदन के रूप में। ट्रेलर बॉडी, काज संरचना, चेसिस ताकत, भार वितरण और हाइड्रोलिक सिस्टम का एक साथ मूल्यांकन किया जाना चाहिए।
4TG-E130x1307 OEM या प्रतिस्थापन पूछताछ के लिए, भेजें:
यह जानकारी सीधे सिलेंडर प्रतिस्थापन को माउंटिंग या हाइड्रोलिक सिस्टम के रीडिज़ाइन से अलग करने में मदद करती है।
4TG-E130x1307 ट्रेलर बिल्डरों को 1,307 मिमी स्ट्रोक, 58 किलोग्राम द्रव्यमान, 180 बार अधिकतम काम करने का दबाव, 13.7 एल काम करने की मात्रा और 15-25 टन कैटलॉग टिपिंग रेंज के साथ एक परिभाषित चार-चरण अंडरबॉडी सिलेंडर विकल्प देता है।
ऑर्डर देने से पहले फिटमेंट समीक्षा के लिए ट्रेलर ड्राइंग, माउंटिंग माप और हाइड्रोलिक डेटा एचसीआईसी को भेजें।
