FE-4TG-E169*4280 फ्रंट टिपिंग हाइड्रोलिक सिलेंडर को 49-टन डंप-ट्रक अनुप्रयोगों के लिए सूचीबद्ध किया गया है, जिसमें 16 एमपीए दबाव और 1,345 मिमी बंद लंबाई है।
Working pressure:
16 एमपीएTipping capacity reference:
49 टीNumber of stages:
4 चरणFE-4TG-E169*4280 एक चार चरण वाला फ्रंट टिपिंग हाइड्रोलिक सिलेंडर है जो 49-टन टिपिंग-क्षमता एप्लिकेशन के लिए HCIC हाइड्रोलिक टिपिंग कैटलॉग में सूचीबद्ध है। इसका टेलीस्कोपिक निर्माण एक एकल-चरण सिलेंडर की सामान्य आवश्यकता की तुलना में छोटे बंद पैकेज के साथ लंबी कार्य सीमा को जोड़ता है।
मॉडल फ्रंट-टिपिंग डंप-ट्रक सिस्टम डिज़ाइन के लिए है, जहां सिलेंडर की लंबाई, बढ़ते ज्यामिति और वाहन लोड की एक साथ समीक्षा की जानी चाहिए। कैटलॉग प्रारंभिक इंजीनियरिंग चर्चा के लिए आवश्यक मुख्य बोर अनुक्रम, दबाव, स्थापना आयाम और बंद लंबाई प्रदान करता है।
| पैरामीटर | कैटलॉग मूल्य |
|---|---|
| नमूना | FE-4TG-E169*4280 |
| टिपिंग क्षमता संदर्भ | 49 टी |
| कार्य का दबाव | 16 एमपीए |
| चरणों की संख्या | 4 |
| बोर व्यास अनुक्रम | 169/158/136/115 मिमी |
| आयाम ए | 245 मिमी |
| आयाम बी | 385 मिमी |
| आयाम सी | 70 मिमी |
| आयाम डी | 50 मिमी |
| आयाम डेल्टा | 50 मिमी |
| बंद लंबाई एल | 1,345 मिमी |
उपरोक्त मान आपूर्ति किए गए एचसीआईसी-2026 कैटलॉग में एफई/एफसी फ्रंट टिपिंग सिलेंडर तालिका से लिखे गए हैं। टिपिंग-क्षमता संदर्भ एक कैटलॉग एप्लिकेशन मान है, प्रत्येक ट्रक कॉन्फ़िगरेशन के लिए गारंटी नहीं।
FE-4TG-E169*4280 चार नेस्टेड चरणों का उपयोग करता है। जैसे-जैसे चरण बढ़ते हैं बोर अनुक्रम 169 मिमी से घटकर 115 मिमी हो जाता है। यह व्यवस्था सिलेंडर को बंद स्थापना की लंबाई 1,345 मिमी रखते हुए लंबे समय तक उठाने की गति प्रदान करने की अनुमति देती है।
फ्रंट-टिपिंग चक्र के दौरान, हाइड्रोलिक दबाव सक्रिय चरण क्षेत्र पर कार्य करता है। जैसे-जैसे चरण अनुक्रम बदलता है, उपलब्ध उठाने वाला बल और गति की गति भी बदलती है। इस कारण से, एक सिलेंडर का चयन केवल उसके सबसे बड़े बोर या नाममात्र ट्रक क्षमता के आधार पर नहीं किया जाना चाहिए। शरीर का वजन, पेलोड, काज की स्थिति, बढ़ते बिंदु और हाइड्रोलिक सर्किट सभी अंतिम सिस्टम परिणाम को प्रभावित करते हैं।

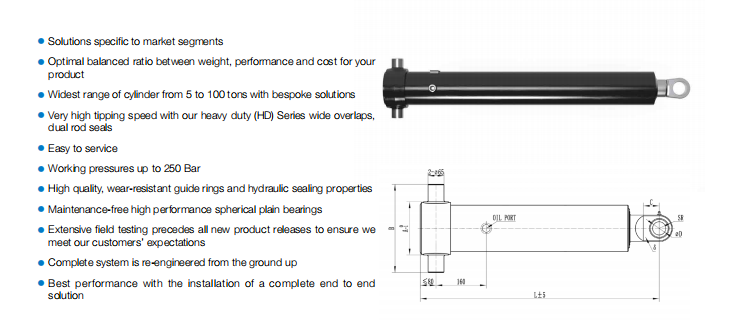

कैटलॉग में FE-4TG-E169*4280 के लिए A, B, C, D और डेल्टा आयाम सूचीबद्ध हैं। इन आयामों की तुलना ट्रक के फ्रंट-माउंटिंग ब्रैकेट, धुरी व्यवस्था, फ्रेम क्लीयरेंस और बंद-बॉडी स्थिति से की जानी चाहिए।
1,345 मिमी बंद लंबाई विशेष रूप से महत्वपूर्ण है जब सिलेंडर चेसिस और फ्रंट टिपिंग बॉडी के बीच स्थापित किया गया हो। खरीदारों को पूर्ण विस्तारित पथ, उठाने की शुरुआत में सिलेंडर के कोण और प्रत्येक बढ़ते बिंदु के आसपास की निकासी की भी जांच करनी चाहिए। आयामी रूप से समान सिलेंडर तब भी अनुपयुक्त हो सकता है यदि उसके पिन केंद्र या ब्रैकेट ज्यामिति भिन्न हों।
कैटलॉग में इस मॉडल के लिए 16 एमपीए का कामकाजी दबाव और 49-टन टिपिंग-क्षमता संदर्भ सूचीबद्ध है। पंप सेटिंग, वाल्व सुरक्षा, हाइड्रोलिक तेल प्रवाह और ट्रक संरचना के साथ-साथ इन आंकड़ों की समीक्षा की जानी चाहिए। उन्हें स्टैंड-अलोन पेलोड अनुमोदन के रूप में नहीं माना जाना चाहिए।
FE-4TG-E169*4280 का चयन करने से पहले, खरीदार को यह पुष्टि करनी चाहिए कि 49-टन का संदर्भ वास्तविक वाहन और टिपिंग बॉडी से मेल खाता है या नहीं। संपूर्ण सिस्टम के लिए संगत ब्रैकेट, पिन, हाइड्रोलिक लाइन और इच्छित लोड और मूवमेंट के लिए डिज़ाइन किए गए नियंत्रण सर्किट की आवश्यकता होती है।
प्रतिस्थापन पूछताछ के लिए, मूल सिलेंडर पहचान, बढ़ते बिंदुओं की तस्वीरें, बंद और विस्तारित माप, पिन आयाम, तेल-पोर्ट जानकारी और ट्रक आवेदन विवरण भेजें। यदि पुरानी इकाई क्षतिग्रस्त है, तो रॉड, स्टेज जोड़ों और माउंटिंग आंखों की तस्वीरें सिलेंडर समस्या को ब्रैकेट या संरेखण समस्या से अलग करने में मदद करती हैं।
निम्नलिखित जानकारी OEM कोटेशन के लिए उपयोगी है:
FE-4TG-E169*4280 एक विशिष्ट चार चरण वाला फ्रंट टिपिंग हाइड्रोलिक सिलेंडर है जिसमें 169/158/136/115 मिमी बोर अनुक्रम, 16 एमपीए कैटलॉग दबाव और 1,345 मिमी बंद लंबाई है। इसकी उपयुक्तता संपूर्ण डंप-ट्रक प्रणाली पर निर्भर करती है, न कि केवल मॉडल नंबर पर। प्रोजेक्ट-विशिष्ट समीक्षा के लिए माउंटिंग ड्राइंग और हाइड्रोलिक डेटा एचसीआईसी को भेजें।

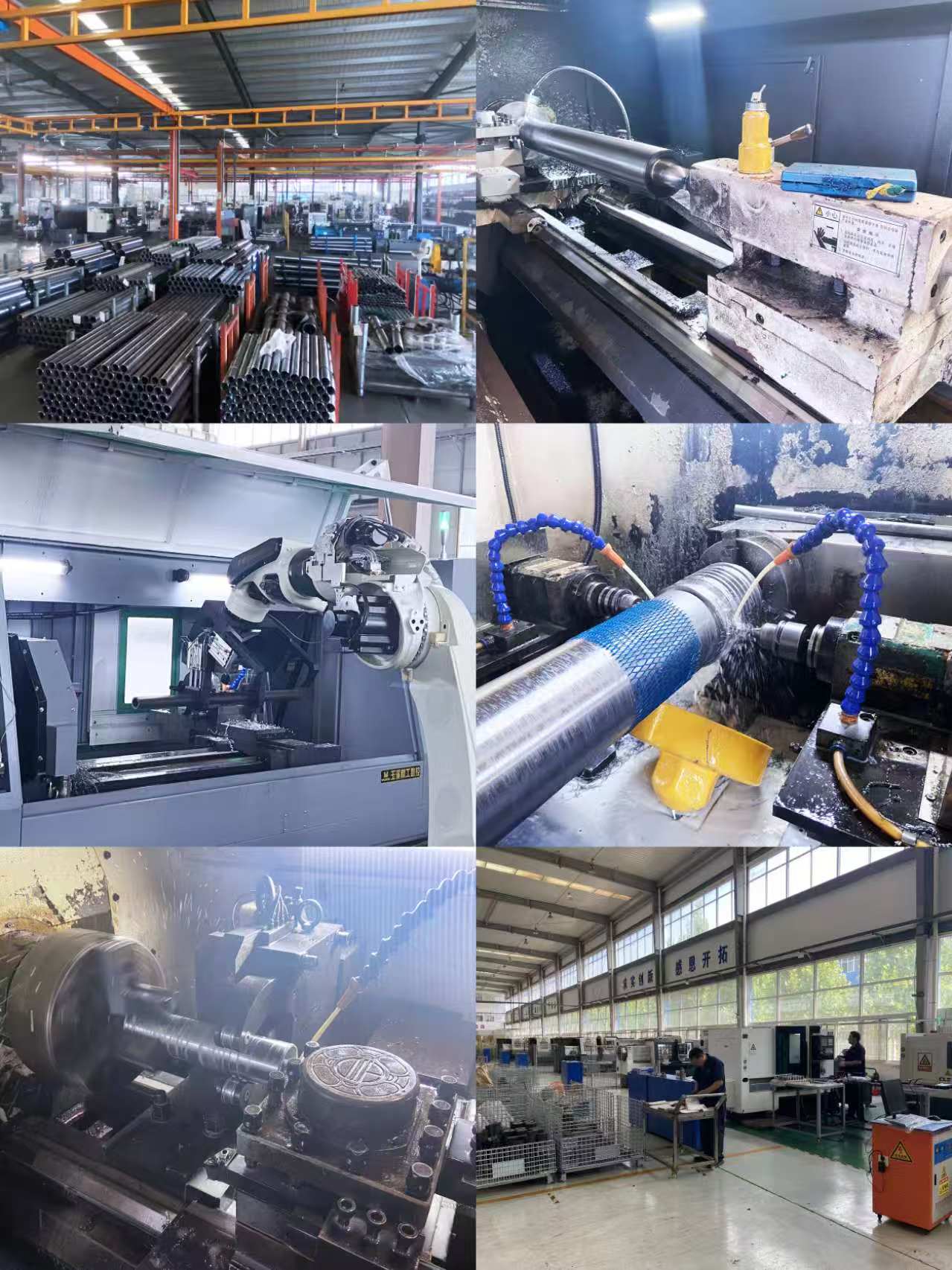

एचसीआईसी वाहन और औद्योगिक अनुप्रयोगों के लिए हाइड्रोलिक सिलेंडर और बिजली इकाइयों का विकास और निर्माण करता है। एचसीआईसी तकनीकी समीक्षा के आधार के रूप में ग्राहक चित्र, माप और एप्लिकेशन आवश्यकताओं का उपयोग करके OEM और प्रतिस्थापन पूछताछ का समर्थन करता है।
FE-4TG-E169*4280 कोटेशन समीक्षा का अनुरोध करें:
