उत्पाद वर्णन

डंप ट्रेलरों के लिए एचसीपीजीडी डबल-एक्टिंग हाइड्रोलिक पावर यूनिट। कैटलॉग 1.2 जीपीएम प्रवाह दर, 6-गैलन टैंक, 3,000 पीएसआई दबाव रेटिंग और एसएई #6 पोर्ट निर्दिष्ट करता है। इसकी सोलनॉइड-संचालित 4-वे, 3-स्थिति वाल्व व्यवस्था हाइड्रोलिक सर्किट के लिए है, जिन्हें दोनों दिशाओं में संचालित आंदोलन की आवश्यकता होती है।

ट्रेलर निर्माता या बेड़े रखरखाव टीम के लिए, महत्वपूर्ण बिंदु केवल मोटर और जलाशय का आकार नहीं है। एचपीयू को सिलेंडर, उपलब्ध विद्युत आपूर्ति, हाइड्रोलिक तेल, नली लेआउट और आवश्यक गतिविधि से मेल खाना चाहिए। यह आलेख बताता है कि एचसीपीजीडी विनिर्देश का क्या अर्थ है और ऑर्डर से पहले किस जानकारी की पुष्टि की जानी चाहिए।

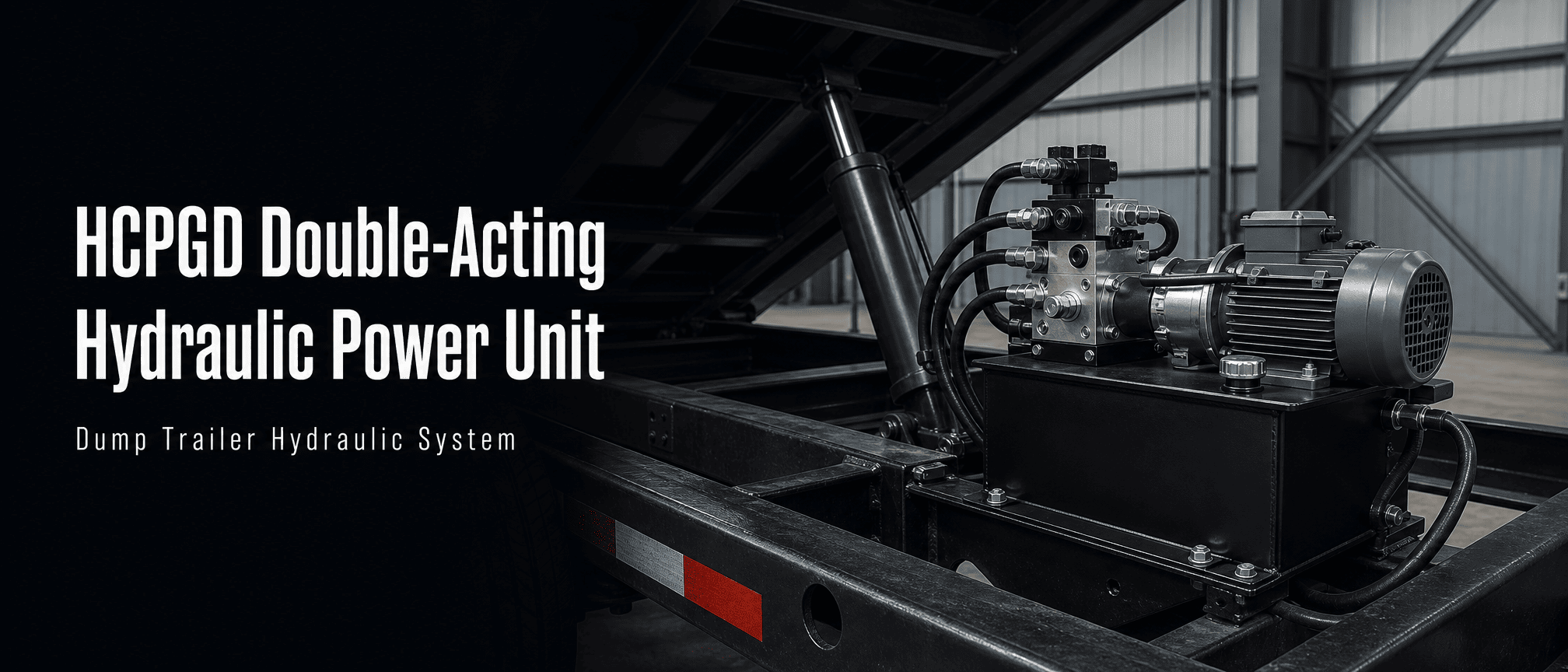

power unit

I. एचसीपीजीडी हाइड्रोलिक पावर यूनिट क्या करती है

एक हाइड्रोलिक पावर यूनिट विद्युत शक्ति को हाइड्रोलिक प्रवाह और दबाव में परिवर्तित करती है। पंप डबल-एक्टिंग सिलेंडर के चयनित पक्ष में तेल भेजता है। जब वाल्व स्थिति बदलता है, तो सर्किट तेल के प्रवाह को उलट देता है ताकि सिलेंडर हाइड्रोलिक पावर के तहत विस्तार और पीछे हट सके।

एचसीपीजीडी डबल-एक्टिंग हाइड्रोलिक पावर यूनिट इसलिए डंप ट्रेलर डिज़ाइन के लिए उपयुक्त है जिसके लिए पावर्ड एक्सटेंड फ़ंक्शन और पावर्ड रिट्रैक्ट फ़ंक्शन की आवश्यकता होती है। सटीक गति अभी भी सिलेंडर की मात्रा, भार, राहत सेटिंग, नली के आकार और नियंत्रण सर्किट पर निर्भर करती है। एचपीयू को एक अलग घटक के बजाय संपूर्ण हाइड्रोलिक सिस्टम के हिस्से के रूप में चुना जाना चाहिए।

द्वितीय. एचसीपीजीडी के लिए कैटलॉग विशिष्टता

hydraulic power unit

वस्तु	कैटलॉग विशिष्टता
नमूना	एचसीपीजीडी
उत्पाद का प्रकार	डबल-एक्टिंग हाइड्रोलिक पावर यूनिट
एप्लिकेशन कैटलॉग में सूचीबद्ध है	डंप ट्रेलर
प्रवाह दर	1.2 जीपीएम
पोर्ट आकार	एसएई #6
टैंक का आकार	6 गैल
दबाव	3,000 पीएसआई
वाल्व लगाना	सोलनॉइड संचालित; 4-रास्ता, 3-स्थिति

ये HCIC-2026 कैटलॉग में प्रकाशित HCPGD मान हैं। कैटलॉग इस मॉडल के लिए पूर्ण मोटर करंट, बैटरी क्षमता, कर्तव्य-चक्र, राहत-वाल्व सेटिंग या नियंत्रक वायरिंग आरेख प्रदान नहीं करता है। उत्पादन अनुमोदन से पहले परियोजना आवश्यकताओं के अनुसार उन विवरणों की पुष्टि की जानी चाहिए।

तृतीय. वाल्व और सर्किट तर्क

4-वे, 3-पोजीशन वाल्व बिजली इकाई को डबल-एक्टिंग हाइड्रोलिक एक्ट्यूएटर के लिए एक दिशात्मक-नियंत्रण संरचना देता है। एक कार्यशील पोर्ट सिलेंडर को बढ़ाने के लिए तेल को निर्देशित कर सकता है जबकि दूसरा टैंक में तेल लौटाता है। विपरीत आदेश में, प्रवाह पथ उलट जाता है।

केंद्र की स्थिति एक डिज़ाइन विवरण है जिसकी पुष्टि अंतिम सर्किट और वाल्व विनिर्देश के साथ की जानी चाहिए। यह प्रभावित करता है कि विद्युत कमांड जारी होने पर एक्चुएटर कैसे व्यवहार करता है। एक ट्रेलर निर्माता को हाइड्रोलिक योजनाबद्ध, लोड-नियंत्रण आवश्यकताओं और सुरक्षित कम करने की विधि की समीक्षा किए बिना केंद्र की स्थिति नहीं माननी चाहिए।

SAE #6 पोर्ट कनेक्शन को चयनित नली, एडाप्टर और फिटिंग मानक के विरुद्ध भी जांचने की आवश्यकता है। सही धागे की पहचान और सीलिंग अभ्यास मायने रखता है क्योंकि एक छोटे से कनेक्शन रिसाव से हवा आ सकती है, तेल निकल सकता है और ट्रेलर की गति असंगत हो सकती है।

चतुर्थ. 6-गैलन टैंक क्यों मायने रखता है

एचसीपीजीडी को 6-गैलन टैंक के साथ सूचीबद्ध किया गया है। जलाशय की मात्रा तेल लौटने के लिए जगह प्रदान करती है और सिस्टम को सिलेंडर के लिए आवश्यक तेल की मात्रा का प्रबंधन करने में मदद करती है। आवश्यक टैंक का आकार केवल सिलेंडर बोर द्वारा निर्धारित नहीं किया जाता है। यह सिलेंडर स्ट्रोक, रॉड वॉल्यूम, सर्किट व्यवस्था, नली की मात्रा, तेल स्तर, उपलब्ध स्थापना स्थान और ऑपरेटिंग चक्र पर भी निर्भर करता है।

टैंक को सुरक्षित रूप से लगाया और स्थापित किया जाना चाहिए ताकि सक्शन लाइन, वापसी पथ और सेवा पहुंच व्यावहारिक बनी रहे। ऑर्डर देने से पहले, इंस्टॉलर को एचसीआईसी के साथ वास्तविक जलाशय आयाम, माउंटिंग ओरिएंटेशन, फिलर और ब्रीथ व्यवस्था और प्रयोग करने योग्य तेल स्तर की पुष्टि करनी चाहिए।

वी. प्रवाह, दबाव और वास्तविक परिचालन गति

कैटलॉग में एचसीपीजीडी के लिए 1.2 जीपीएम और दबाव विनिर्देश के लिए 3,000 पीएसआई सूचीबद्ध है। इन मानों को सीधे गारंटीकृत ट्रेलर उठाने के समय या उठाने की क्षमता में परिवर्तित नहीं किया जाना चाहिए। वास्तविक गति सिलेंडर की मात्रा और भार पर निर्भर करती है। वास्तविक कामकाजी दबाव आवश्यक बल, यांत्रिक ज्यामिति, घर्षण, प्रतिबंध और राहत सुरक्षा पर निर्भर करता है।

एक सरल पहली जांच उपलब्ध प्रवाह के साथ आवश्यक सिलेंडर मात्रा की तुलना करना है। एक बड़े सिलेंडर को समान स्ट्रोक पूरा करने के लिए अधिक तेल की आवश्यकता होती है, इसलिए समान प्रवाह दर पर इसकी गति में सामान्य रूप से अधिक समय लगेगा। एक सिस्टम डिजाइनर को डबल-एक्टिंग सिलेंडर की रॉड की तरफ से रिटर्न फ्लो, नली की लंबाई और हाइड्रोलिक तेल की तापमान-निर्भर चिपचिपाहट पर भी विचार करना चाहिए।

3,000 पीएसआई कैटलॉग मूल्य एक सिस्टम डिज़ाइन सीमा है जिसे सिलेंडर, होसेस, फिटिंग और नियंत्रण घटकों के विरुद्ध जांचा जाना चाहिए। इसे एक वादे के रूप में नहीं माना जाना चाहिए कि प्रत्येक ट्रेलर लगातार उस दबाव पर काम करेगा।

VI. डंप ट्रेलर के लिए स्थापना बिंदु

एचसीपीजीडी डबल-एक्टिंग हाइड्रोलिक पावर यूनिट को फिट करने से पहले, निम्नलिखित बिंदुओं की पुष्टि करें:

1. सिलेंडर अनुकूलता:सत्यापित करें कि कनेक्टेड एक्चुएटर डबल-एक्टिंग है और दोनों पोर्ट सही ढंग से पहचाने गए हैं।

2. विद्युत आपूर्ति:वोल्टेज, वर्तमान मांग, फ़्यूज़ सुरक्षा, केबल आकार और नियंत्रण-स्विच संगतता की पुष्टि करें।

3. हाइड्रोलिक कनेक्शन:SAE #6 पोर्ट का सही होसेस और एडाप्टर से मिलान करें। सक्शन और रिटर्न पथ को साफ रखें।

4. जलाशय की स्थिति:भरने, निरीक्षण, सफाई और भविष्य की सेवा के लिए पर्याप्त जगह छोड़ें।

5. दबाव संरक्षण:संपूर्ण सर्किट के लिए राहत-वाल्व व्यवस्था और सुरक्षित दबाव की पुष्टि करें।

6. भार नियंत्रण:समीक्षा करें कि विद्युत शक्ति बाधित होने पर डंप बॉडी को कैसे पकड़ कर नीचे उतारा जाता है।

7. वायु निष्कासन:अनुमोदित तेल भरें, सिस्टम डिज़ाइन के अनुसार सर्किट को ब्लीड करें और कई नियंत्रित चक्रों के बाद जलाशय स्तर की जाँच करें।

अंतिम कॉन्फ़िगरेशन अनुमोदित होने से पहले एचसीआईसी को ट्रेलर लेआउट, सिलेंडर डेटा, आवश्यक आपूर्ति वोल्टेज और हाइड्रोलिक योजनाबद्ध प्राप्त करना चाहिए।

सातवीं. सामान्य चयन गलतियाँ

अकेले पीएसआई द्वारा चयन

दबाव संपूर्ण सिस्टम प्रदर्शन को निर्धारित नहीं करता है. सिलेंडर बल, यांत्रिक उत्तोलन और प्रवाह आवश्यकता पर एक साथ विचार किया जाना चाहिए।

प्रवाह को उठाने की क्षमता के रूप में मानना

1.2 जीपीएम मान तेल प्रवाह से संबंधित है, सीधे उस द्रव्यमान से नहीं जिसे एक ट्रेलर उठा सकता है। भार क्षमता सिलेंडर और ट्रेलर संरचना के साथ-साथ हाइड्रोलिक सर्किट पर निर्भर करती है।

वापसी पक्ष की अनदेखी

एक डबल-एक्टिंग सिस्टम को एक्चुएटर के दोनों तरफ सही रूटिंग की आवश्यकता होती है। गलत नली की पहचान के कारण सिलेंडर गलत दिशा में जा सकता है या इच्छित तरीके से पीछे हटने में विफल हो सकता है।

वाल्व केंद्र फ़ंक्शन को अपरिभाषित छोड़ना

4-वे, 3-पोजीशन वाल्व को आवश्यक तटस्थ व्यवहार और सुरक्षित लोअरिंग व्यवस्था से मेल खाना चाहिए।

आठवीं. OEM और प्रतिस्थापन पूछताछ जानकारी

एचसीपीजीडी डबल-एक्टिंग हाइड्रोलिक पावर यूनिट कोटेशन के लिए, प्रदान करें:

ट्रेलर का प्रकार और इच्छित अनुप्रयोग

सिलेंडर बोर, रॉड व्यास और स्ट्रोक
आवश्यक विस्तार और वापस लेने का व्यवहार
विद्युत वोल्टेज और उपलब्ध धारा
लक्ष्य चक्र समय, यदि निर्दिष्ट हो
हाइड्रोलिक तेल प्रकार या मौजूदा सिस्टम तेल
नली और फिटिंग मानक
स्थापना स्थान और स्थापना दिशा
नियंत्रण विधि और रिमोट-कंट्रोल आवश्यकताएँ
आवश्यक मात्रा और वितरण गंतव्य

यह जानकारी अकेले एक नंबर से उद्धृत करने के बजाय संपूर्ण ट्रेलर सिस्टम के विरुद्ध एचपीयू कॉन्फ़िगरेशन की जांच करने की अनुमति देती है।

नौवीं. अक्सर पूछे जाने वाले प्रश्नों

क्या एचसीपीजीडी एकल-अभिनय या दोहरा-अभिनय है?

HCIC-2026 कैटलॉग में HCPGD को डबल-एक्टिंग हाइड्रोलिक पावर यूनिट के रूप में सूचीबद्ध किया गया है।

एचसीपीजीडी के लिए कौन सी प्रवाह दर सूचीबद्ध है?

कैटलॉग में 1.2 जीपीएम की प्रवाह दर सूचीबद्ध है।

एचसीपीजीडी किस टैंक आकार का उपयोग करता है?

कैटलॉग में 6-गैलन टैंक सूचीबद्ध है।

कौन सा पोर्ट आकार निर्दिष्ट है?

कैटलॉग में SAE #6 पोर्ट आकार सूचीबद्ध है।

क्या कैटलॉग प्रत्येक विद्युत विवरण की पुष्टि करता है?

नहीं, मॉडल तालिका पूर्ण मोटर करंट, वायरिंग आरेख या कर्तव्य-चक्र विनिर्देश प्रदान नहीं करती है। इच्छित ट्रेलर के लिए इन बिंदुओं की पुष्टि की जानी चाहिए।

X. एचसीपीजीडी कॉन्फ़िगरेशन समीक्षा का अनुरोध करें

एचसीपीजीडी डबल-एक्टिंग हाइड्रोलिक पावर यूनिट कैटलॉग-सूचीबद्ध प्रवाह, टैंक, दबाव और वाल्व डेटा के साथ एक परिभाषित डंप-ट्रेलर एचपीयू विकल्प है। विश्वसनीय उद्धरण के लिए, एचसीआईसी को सिलेंडर विनिर्देश, विद्युत आपूर्ति, हाइड्रोलिक योजनाबद्ध और स्थापना संबंधी बाधाएं भेजें।

एचसीआईसी तब समीक्षा कर सकता है कि क्या एचसीपीजीडी कॉन्फ़िगरेशन पूर्ण एप्लिकेशन से मेल खाता है और किसी भी परियोजना-विशिष्ट विवरण की पहचान कर सकता है जिसके लिए उत्पादन से पहले पुष्टि की आवश्यकता होती है।

ग्यारहवीं एचसीआईसी के बारे में

जिनान हुआचेन इंडस्ट्रियल कंपनी लिमिटेड की स्थापना 1998 में हुई थी। एचसीआईसी-2026 कैटलॉग कंपनी को एक हाइड्रोलिक उत्पाद निर्माता के रूप में वर्णित करता है जो परिवहन उपकरण, निर्माण मशीनरी और अन्य औद्योगिक अनुप्रयोगों सहित उद्योगों के लिए हाइड्रोलिक सिलेंडर और बिजली इकाइयों पर केंद्रित है।
