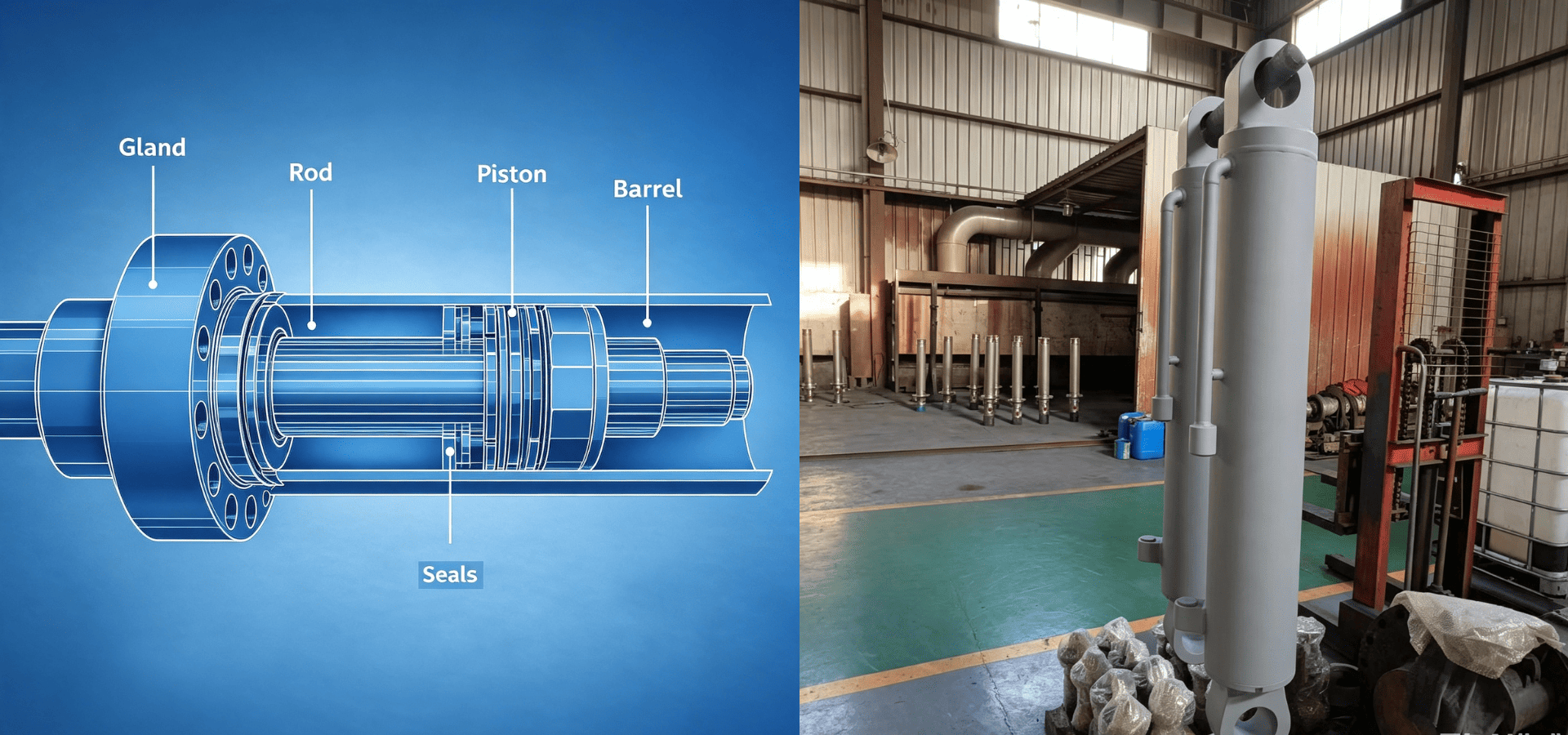

बीम पंपिंग यूनिट के लिए एचसीआईसी हाइड्रोलिक सिलेंडर। मांग वाले तेल क्षेत्र अनुप्रयोगों के लिए अनुकूलन योग्य प्रवाह, दबाव, माध्यम, आयाम और नियंत्रण विधियों के साथ कॉम्पैक्ट हाइड्रोलिक एक्चुएशन।
Actuation:
हाइड्रोलिक रैखिक गतिFlow rate:
परियोजना की आवश्यकता के अनुसार अनुकूलितWorking pressure:
परियोजना की आवश्यकता के अनुसार अनुकूलितHydraulic medium:
परियोजना की आवश्यकता के अनुसार अनुकूलितDimensions:
स्थापना और कर्तव्य आवश्यकताओं के लिए अनुकूलितबीम पंपिंग यूनिट के लिए एक हाइड्रोलिक सिलेंडर तेल-उत्पादन उपकरण के लिए हाइड्रोलिक पंपिंग सिस्टम के अंदर रैखिक एक्चुएटर के रूप में काम करता है। सिलेंडर हाइड्रोलिक दबाव को नियंत्रित रैखिक गति में परिवर्तित करता है। वह आंदोलन पारंपरिक बीम-पंपिंग उपकरण में उपयोग की जाने वाली यांत्रिक क्रिया को प्रतिस्थापित या पूरक करता है।
मुद्दा कॉम्पैक्ट पावर का है। एक हाइड्रोलिक पंपिंग प्रणाली पारंपरिक बीम-पंपिंग तंत्र की तुलना में एक्चुएटर, नियंत्रण सर्किट और पावर स्रोत को छोटी व्यवस्था में रख सकती है। यह एक निश्चित यांत्रिक गति पर निर्भर होने के बजाय हाइड्रोलिक दबाव और प्रवाह के माध्यम से गति को भी नियंत्रित कर सकता है।
एक तेल क्षेत्र खरीदार के लिए, उत्पाद का प्रश्न केवल यह नहीं है कि "सिलेंडर कितना बल बनाता है?" वास्तविक प्रश्न अधिक व्यावहारिक हैं: क्या सिलेंडर पंपिंग चक्र से मेल खा सकता है? क्या हाइड्रोलिक सर्किट अपनी गति को नियंत्रित कर सकता है? क्या सीलिंग प्रणाली चयनित तरल पदार्थ और बाहरी स्थितियों को संभाल सकती है? क्या वेलसाइट लेआउट मानक नहीं होने पर आपूर्तिकर्ता आयाम या नियंत्रण विधि बदल सकता है?
एचसीआईसी इस उत्पाद को परियोजना-विशिष्ट हाइड्रोलिक पंपिंग सिस्टम के लिए अनुकूलन योग्य तेल पंपिंग हाइड्रोलिक सिलेंडर के रूप में रखता है।
एचसीआईसी कैटलॉग तेल पंपिंग हाइड्रोलिक सिलेंडर को विशेष उपयोग वाले हाइड्रोलिक समाधान के हिस्से के रूप में प्रस्तुत करता है। सटीक सिलेंडर को एक सार्वभौमिक आकार से चयनित करने के बजाय पंपिंग सिस्टम के आसपास कॉन्फ़िगर किया गया है।
| डिज़ाइन आइटम | एचसीआईसी कॉन्फ़िगरेशन दृष्टिकोण |
|---|---|
| उत्पाद का प्रकार | तेल पंपिंग हाइड्रोलिक सिलेंडर |
| मुख्य अनुप्रयोग | तेल उत्पादन के लिए हाइड्रोलिक पंपिंग सिस्टम |
| प्रवर्तन | हाइड्रोलिक रैखिक गति |
| प्रवाह दर | परियोजना की आवश्यकता के अनुसार अनुकूलित |
| कार्य का दबाव | परियोजना की आवश्यकता के अनुसार अनुकूलित |
| हाइड्रोलिक माध्यम | परियोजना की आवश्यकता के अनुसार अनुकूलित |
| DIMENSIONS | स्थापना और कर्तव्य आवश्यकताओं के लिए अनुकूलित |
| नियंत्रण विधि | सिस्टम आर्किटेक्चर के लिए अनुकूलित |
| सिस्टम उद्देश्य | कॉम्पैक्ट पदचिह्न, कुशल हाइड्रोलिक एक्चुएशन और नियंत्रित संचालन |
कैटलॉग विशेष रूप से अनुकूलन आइटम के रूप में प्रवाह दर, दबाव, माध्यम, आयाम और नियंत्रण विधियों की पहचान करता है। ये वे मूल्य हैं जो एक इंजीनियरिंग टीम को कोटेशन से पहले प्रदान करने चाहिए।
एक पारंपरिक बीम-पंपिंग व्यवस्था गति संचारित करने के लिए यांत्रिक संरचना का उपयोग करती है। एक हाइड्रोलिक व्यवस्था बिजली इकाई और एक्चुएटर को वहां रख सकती है जहां उपकरण लेआउट अनुमति देता है। बीम पंपिंग यूनिट के लिए हाइड्रोलिक सिलेंडर को केवल सही माउंटिंग पॉइंट, हाइड्रोलिक कनेक्शन और वर्किंग क्लीयरेंस की आवश्यकता होती है।
यह रेट्रोफ़िट परियोजनाओं पर मायने रखता है। मौजूदा वेलसाइट उपकरण शायद ही किसी इंजीनियर को पूरी तरह से खुला लेआउट देते हैं। एक कस्टम तेल पंपिंग हाइड्रोलिक सिलेंडर को पूरे इंस्टॉलेशन को एक मानक फ्रेम का पालन करने के लिए मजबूर करने के बजाय उपलब्ध स्थान के आसपास डिज़ाइन किया जा सकता है।
हाइड्रोलिक गति को प्रवाह और दबाव के माध्यम से नियंत्रित किया जाता है। प्रवाह एक्चुएटर गति को प्रभावित करता है। दबाव सिलेंडर के लिए उपलब्ध बल और सर्किट के लिए सुरक्षा सेटिंग निर्धारित करता है। वह पृथक्करण सिस्टम डिजाइनर को एक निश्चित यांत्रिक ड्राइव की तुलना में पंपिंग चक्र पर अधिक नियंत्रण देता है।
यह ऑपरेटर को विभिन्न परिचालन स्थितियों के लिए मशीन को समायोजित करने का एक व्यावहारिक तरीका भी देता है। कोई भी समायोजन अभी भी संपूर्ण सिस्टम के अनुमोदित दबाव, प्रवाह और तापमान सीमा के भीतर ही रहना चाहिए।
एचसीआईसी कैटलॉग हाइड्रोलिक पंपिंग सिस्टम के लाभ के रूप में उच्च ऊर्जा दक्षता की पहचान करता है। उपयोगी इंजीनियरिंग प्रश्न यह है कि वह दक्षता कहाँ से आती है: पंप, वाल्व व्यवस्था, एक्चुएटर आकार और नियंत्रण रणनीति का मिलान होना चाहिए। एक बड़े आकार का पंप या खराब ढंग से ट्यून की गई रिलीफ सेटिंग गर्मी के रूप में ऊर्जा बर्बाद करती है।
इसी कारण से, एचसीआईसी सिलेंडर कॉन्फ़िगरेशन की पुष्टि करने से पहले परियोजना प्रवाह दर और दबाव के बारे में पूछता है। सिलेंडर को हाइड्रोलिक पावर स्रोत से स्वतंत्र रूप से नहीं चुना जा सकता है।
सिलेंडर बल पिस्टन क्षेत्र पर अभिनय करने वाले हाइड्रोलिक दबाव द्वारा निर्धारित किया जाता है। एक बड़ा बोर समान दबाव पर अधिक बल प्रदान करता है, लेकिन इसके लिए प्रति यूनिट स्ट्रोक में अधिक हाइड्रोलिक तेल की भी आवश्यकता होती है। इससे पंप प्रवाह आवश्यकताओं और चक्र गति में परिवर्तन होता है।
इसलिए सही बोर एक सिस्टम निर्णय है। इसे आवश्यक भार, उपलब्ध पंप क्षमता, लक्ष्य चक्र समय और बढ़ते स्थान के अनुसार जांचा जाना चाहिए।
स्ट्रोक वह रैखिक दूरी है जो पिस्टन तय करता है। एक तेल पंपिंग एप्लिकेशन में, स्ट्रोक सीधे पंपिंग तंत्र के आवश्यक आंदोलन से जुड़ा होता है। बहुत कम स्ट्रोक यांत्रिक आउटपुट को सीमित करता है। बहुत अधिक स्ट्रोक से तेल की मात्रा, स्थापना की लंबाई और ऊर्जा की मांग बढ़ जाती है।
सिलेंडर ड्राइंग में पीछे की लंबाई, विस्तारित लंबाई, पिन-सेंटर दूरी, माउंटिंग शैली और पोर्ट स्थान निर्दिष्ट होना चाहिए। वे आयाम ऐसे सिलेंडर को रोकते हैं जो हाइड्रॉलिक रूप से तो सही है लेकिन शारीरिक रूप से स्थापित करना असंभव है।
कैटलॉग हाइड्रोलिक माध्यम को अनुकूलित करने की अनुमति देता है। उस आवश्यकता को कभी भी मामूली विवरण के रूप में नहीं माना जाना चाहिए। सील सामग्री, तापमान सीमा, द्रव अनुकूलता और संदूषण नियंत्रण सभी सिलेंडर जीवन को प्रभावित करते हैं।
खरीदार को चयनित द्रव प्रकार, ऑपरेटिंग तापमान, अपेक्षित संदूषण स्तर और रखरखाव अंतराल प्रदान करना चाहिए। इसके बाद एचसीआईसी वास्तविक प्रणाली के लिए सीलिंग पैकेज और सतह के उपचार की समीक्षा कर सकता है।
रॉड बाहरी वातावरण के संपर्क में है और हर चक्र पर रॉड सील से होकर गुजरती है। बैरल बोर पिस्टन का मार्गदर्शन करता है और दबाव भार वहन करता है। सतह की स्थिति, सीधापन और आयामी सहनशीलता घर्षण, रिसाव और सेवा जीवन को प्रभावित करती है।
एचसीआईसी की विनिर्माण क्षमताओं में सिलेंडर डिजाइन, परीक्षण और उत्पादन शामिल हैं। एक कस्टम तेल पंपिंग हाइड्रोलिक सिलेंडर के लिए, अंतिम सतह और आयामी आवश्यकताओं को अनुमान पर छोड़ देने के बजाय अनुमोदित ड्राइंग पर बताया जाना चाहिए।
यह उत्पाद तेल-उत्पादन उपकरण में उपयोग किए जाने वाले हाइड्रोलिक पंपिंग सिस्टम के लिए है। विशिष्ट परियोजना शर्तों में शामिल हो सकते हैं:
अंतिम डिज़ाइन की पुष्टि वास्तविक वेलसाइट कर्तव्य चक्र से की जानी चाहिए। तेल की चिपचिपाहट, परिवेश का तापमान, स्ट्रोक आवृत्ति, लोड भिन्नता और संदूषण सही विनिर्देश को बदल सकते हैं।
पूछताछ के साथ ये विवरण भेजें:
एक पूर्ण डेटा शीट कोटेशन समय को कम करती है और उत्पादन शुरू होने के बाद महंगे रीडिज़ाइन को रोकती है।
एचसीआईसी ने 1998 से हाइड्रोलिक उत्पादों का निर्माण किया है। कंपनी हाइड्रोलिक सिलेंडर और बिजली इकाइयों पर ध्यान केंद्रित करती है और अनुकूलित हाइड्रोलिक समाधानों के लिए इन-हाउस डिजाइन, परीक्षण और उत्पादन प्रदान करती है।
तेल क्षेत्र परियोजनाओं के लिए, उपयोगी लाभ कोई सामान्य कैटलॉग वादा नहीं है। यह हाइड्रोलिक सिस्टम के साथ एक्चुएटर पर चर्चा करने की क्षमता है: आयाम, दबाव, प्रवाह, माध्यम और नियंत्रण विधि की समीक्षा एक इंजीनियरिंग पैकेज के रूप में की जाती है।
- व्हाट्सएप / दूरभाष: +86 153 7619 8599
- ईमेल: davidsong@mail.huachen.cc
- वेबसाइट: http://jnhcic.com/
पंपिंग-सिस्टम डेटा और मौजूदा सिलेंडर ड्राइंग भेजें। एचसीआईसी आवेदन की समीक्षा कर सकता है और परियोजना-विशिष्ट कोटेशन तैयार कर सकता है।
