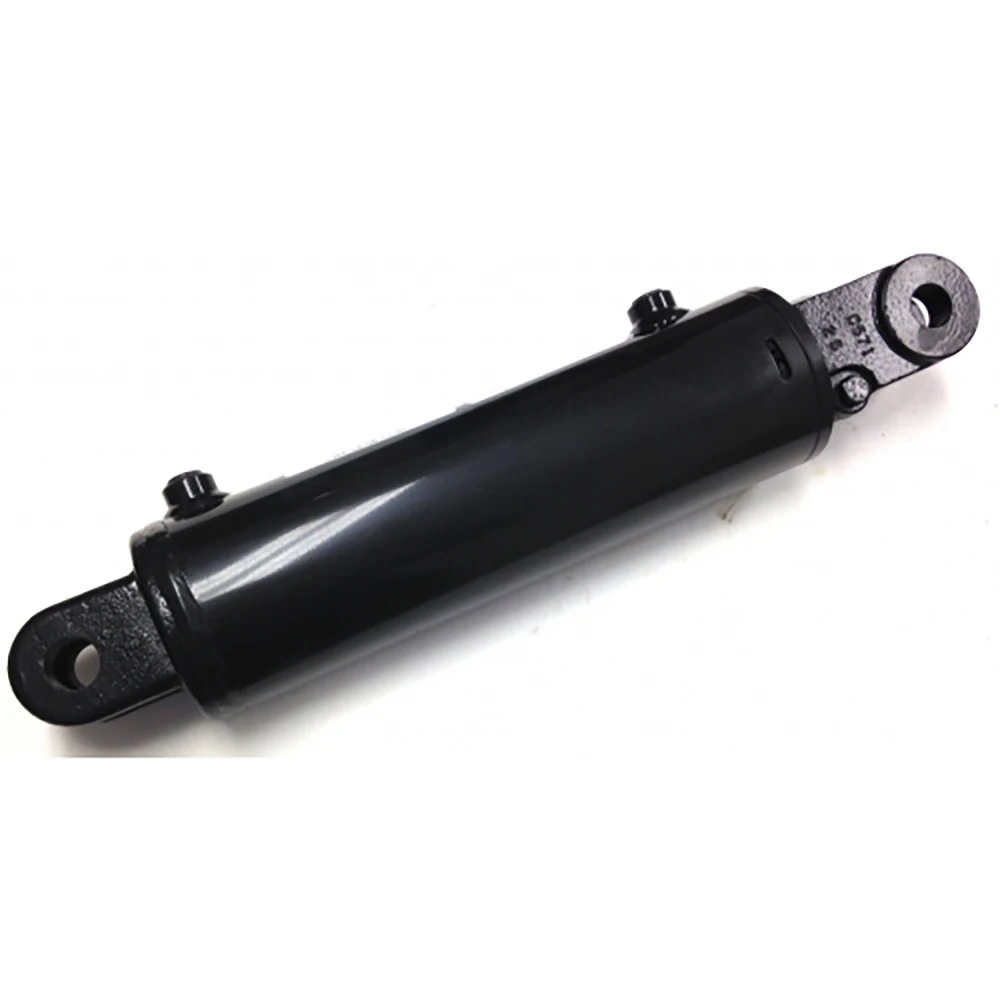

हार्वेस्टर के लिए हाइड्रोलिक सिलेंडर

1. उत्पाद परिभाषा और अनुप्रयोग परिदृश्य

1.1 उत्पाद परिभाषा

हम कंबाइन हार्वेस्टर, मक्का और चावल हार्वेस्टर सहित सभी प्रकार की कटाई मशीनों के लिए समर्पित हाइड्रोलिक सिलेंडर बनाते हैं। ये घटक हाइड्रोलिक पावर को सीधी-रेखा की गति में परिवर्तित करते हैं, और खेतों पर कठोर कामकाजी परिस्थितियों से निपटने के लिए पर्याप्त मजबूत बनाए जाते हैं। यह हार्वेस्टर पर महत्वपूर्ण गतिशील भागों को चलाने के लिए हाइड्रोलिक दबाव को रैखिक यांत्रिक बल में परिवर्तित करता है।

सामान्य प्रयोजन के औद्योगिक सिलेंडरों के विपरीत, इसे उच्च कंपन, भारी धूल, कीचड़, व्यापक तापमान परिवर्तन और खेत के खेतों में लंबे समय तक निरंतर संचालन के लिए इंजीनियर किया गया है। मुख्य विशेषताएं: स्थिर कम गति की गति, मजबूत प्रभाव प्रतिरोध, विश्वसनीय सीलिंग और लंबी थकान जीवन।

1.2 अनुप्रयोग परिदृश्य

यह हाइड्रोलिक सिलेंडर उत्तरी अमेरिका, यूरोप, ऑस्ट्रेलिया और दक्षिण पूर्व एशिया में बड़े पैमाने के वाणिज्यिक खेतों के लिए मुख्यधारा के हार्वेस्टर मॉडल से पूरी तरह मेल खाता है, जो स्थानीय बड़े क्षेत्र के मशीनीकृत कटाई कार्यों के अनुकूल है:

विशिष्ट पद:

• हेडर उठाने वाला सिलेंडर:संयुक्त राज्य अमेरिका, कनाडा और ऑस्ट्रेलिया में विशाल समतल खेतों पर अनाज की कटाई के लिए लागू। यह असमान खेत की जमीन और विभिन्न फसल विकास ऊंचाइयों के अनुकूल काटने की ऊंचाई को लचीले ढंग से समायोजित करता है, जिससे बड़े पैमाने पर निरंतर कटाई के दौरान अनाज के नुकसान को कम किया जाता है।
• रील समायोजन सिलेंडर:यूरोपीय गेहूं और जौ की कटाई परिदृश्यों के लिए उपयुक्त, विदेशी उच्च उपज वाले खेत में सघन फसल रोपण के कारण होने वाली फीडिंग रुकावट को हल करने के लिए फसल फीडिंग कोण को अनुकूलित करना।
• अनाज टैंक अनलोडिंग सिलेंडर:अमेरिकी मकई और सोयाबीन के खेतों में उपयोग किए जाने वाले बड़ी क्षमता वाले हार्वेस्टर के लिए डिज़ाइन किया गया है, जो बड़े क्षेत्र के खेत के लिए समग्र कटाई दक्षता में सुधार के लिए लगातार उच्च गति वाले अनलोडिंग संचालन का समर्थन करता है।
• थ्रेशिंग गैप समायोजन सिलेंडर:यूरोपीय मिश्रित रोपण क्षेत्रों में विविध फसल कटाई को अपनाएं, स्थानीय बहु-फसल रोटेशन कटाई की जरूरतों को पूरा करने के लिए गेहूं, चावल, मक्का और सोयाबीन के लिए थ्रेसिंग क्लीयरेंस को समायोजित करें।
• चेसिस लेवलिंग सिलेंडर:दक्षिणी यूरोप और दक्षिण पूर्व एशिया में पहाड़ी कृषि भूमि पर व्यापक रूप से उपयोग किया जाता है, जिससे हार्वेस्टर को ढलान वाले खेतों पर स्थिर रखा जाता है और जटिल विदेशी इलाकों में सामान्य संचालन सुनिश्चित किया जाता है।

2. तकनीकी विशिष्टता पैरामीटर

2.1 पैरामीटर तालिका

3. सामग्री एवं विनिर्माण प्रक्रिया

3.1 मुख्य सामग्रियाँ

• सिलेंडर बैरल: 27SiMn या 45# सीमलेस स्टील पाइप (GB/T 8713-2018)। उच्च तन्यता ताकत, अच्छी वेल्डेबिलिटी, 40 एमपीए तक दबाव प्रतिरोध।
• पिस्टन रॉड: 45Cr / 40Cr मध्यम-कार्बन मिश्र धातु इस्पात।
• कठोरता और प्रभाव प्रतिरोध के लिए बुझती + टेम्पर्ड (एचआरसी 28-34)।
• oसतह कठोर क्रोम चढ़ाना (25-30 μm), HV ≥800, जंग रोधी, घिसाव रोधी, कीचड़ प्रतिरोधी।
• पिस्टन और गाइड बुशिंग: कच्चा लोहा + नमनीय लोहा, पहनने के लिए प्रतिरोधी, सील के साथ अच्छा फिट।
• सील सेट: आयातित मिश्रित सील: एफकेएम मुख्य सील + एचएनबीआर धूल सील + पीटीएफई पहनने की अंगूठी। उच्च तापमान, गंदे पानी और बार-बार होने वाले आदान-प्रदान का प्रतिरोध करता है।

3.2 प्रमुख प्रक्रियाएँ

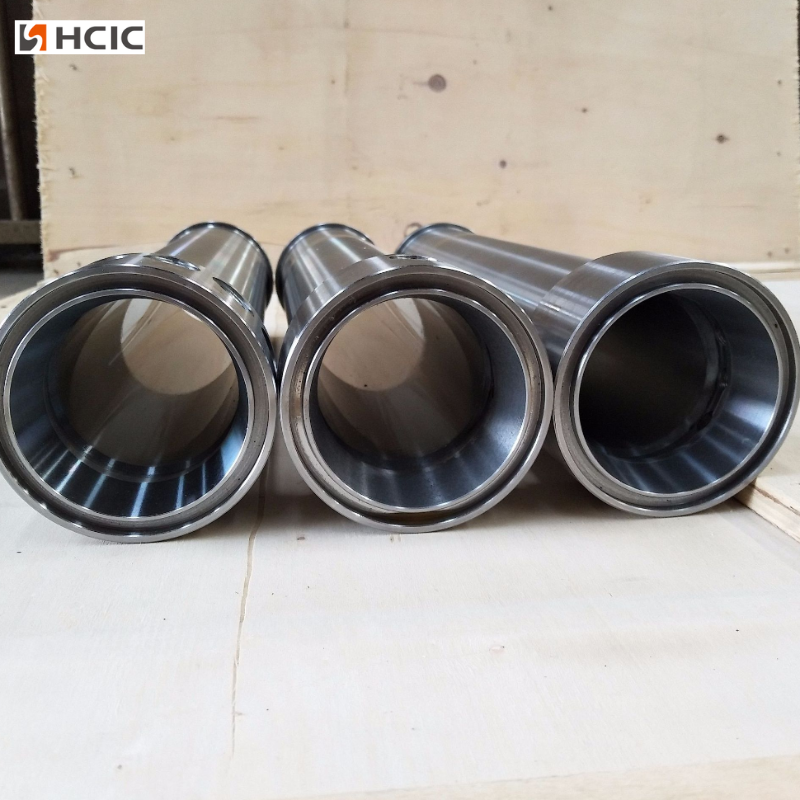

1.बैरल इनर ऑनिंग:Ra ≤0.4 μm तक सटीक ऑनिंग, दर्पण की सतह, कम घर्षण, कोई तेल रिसाव नहीं, लंबी सील जीवन।

2.रॉड ग्राइंडिंग और हार्ड क्रोम प्लेटिंग:सीएनसी ग्राइंडिंग सीधापन सुनिश्चित करती है ≤0.1 मिमी/मीटर; समान मोटाई और आसंजन के लिए स्वचालित क्रोम प्लेटिंग लाइन।

3.वेल्डिंग:अंत कैप और क्लीविस पर पूर्ण-प्रवेश CO₂ वेल्डिंग; महत्वपूर्ण वेल्ड के लिए गैर-विनाशकारी परीक्षण (यूटी/एमटी)।

4. संयोजन एवं परीक्षण:

• धूल के प्रवेश से बचने के लिए क्लीनरूम असेंबली
• 100% दबाव परीक्षण: 31.5 एमपीए 3-5 मिनट के लिए दबाव बनाए रखता है, कोई रिसाव नहीं, कोई स्थायी विरूपण नहीं।

5. भूतल उपचार:शॉट ब्लास्टिंग + दो-घटक एंटी-जंग पेंट, नमक स्प्रे प्रतिरोध ≥500 घंटे, लंबे समय तक आउटडोर फार्म उपयोग के लिए उपयुक्त।

4. उद्योग अनुप्रयोग उदाहरण

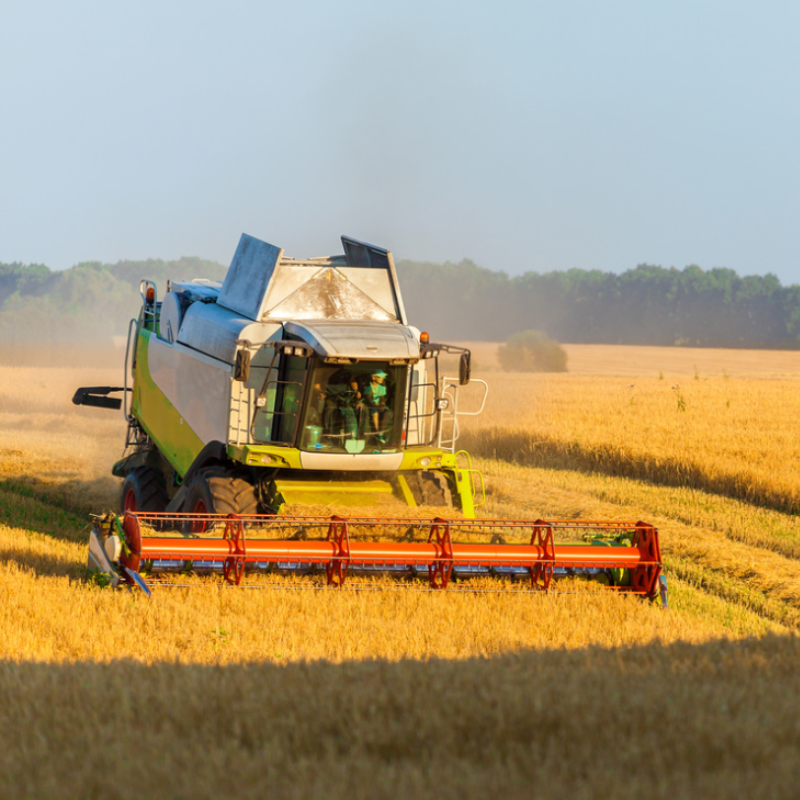

केस 1 - गेहूं/चावल कंबाइन हार्वेस्टर

• सिलेंडर: हेडर लिफ्ट के लिए 50/25-250 मिमी डबल-एक्टिंग; अनाज टैंक अनलोडिंग के लिए 63/32-400 मिमी।
• काम करने की स्थिति: फसल के मौसम के दौरान 12-14 घंटे/दिन निरंतर संचालन; परिवेश का तापमान 35-40 ℃, भारी धूल, कभी-कभी गंदा पानी।
• प्रदर्शन: स्थिर उठाना, कोई अटकना नहीं; 1,000 घंटों में रिसाव दर <0.5%; प्रभावी रूप से फसल हानि को ≤2% तक कम कर देता है।

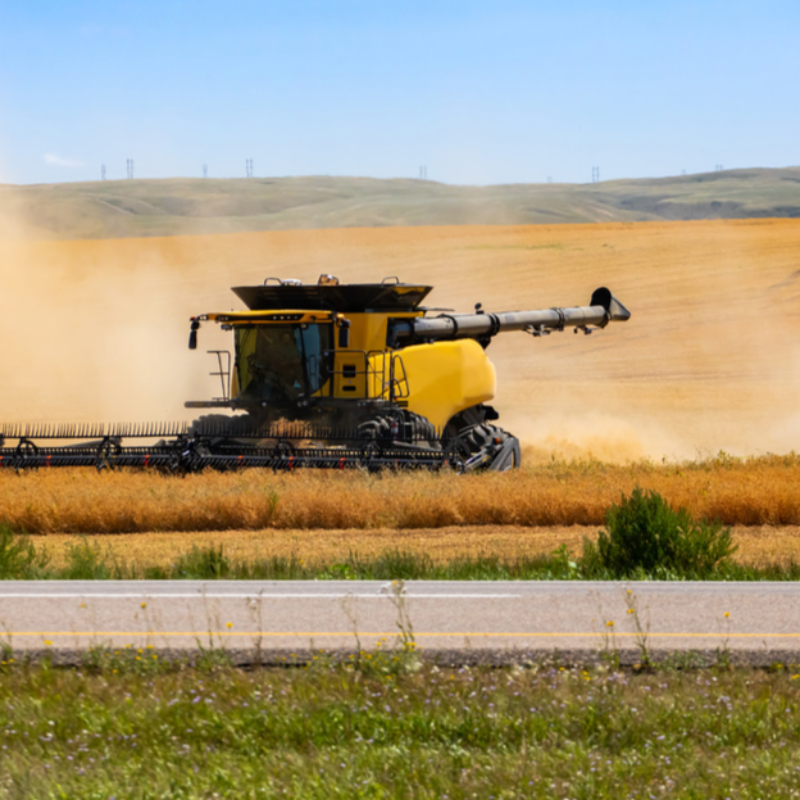

केस 2 - मकई फसल काटने की मशीन

• सिलेंडर: हेडर उठाने के लिए 63/32-320 मिमी; कान उतारने की व्यवस्था के लिए 50/25-200 मिमी।
• काम करने की स्थिति: लगातार प्रभाव, उच्च कंपन, धूल भरे मकई के डंठल का मलबा, शुरुआती वसंत में तापमान -15 ℃ तक नीचे।
• प्रदर्शन: प्रभाव भार 2-3× रेटेड दबाव का सामना करता है; कम शुरुआत में प्रदर्शन अच्छा; सामान्य रखरखाव के तहत सेवा जीवन 3,500-4,500 घंटे तक पहुँच जाता है।

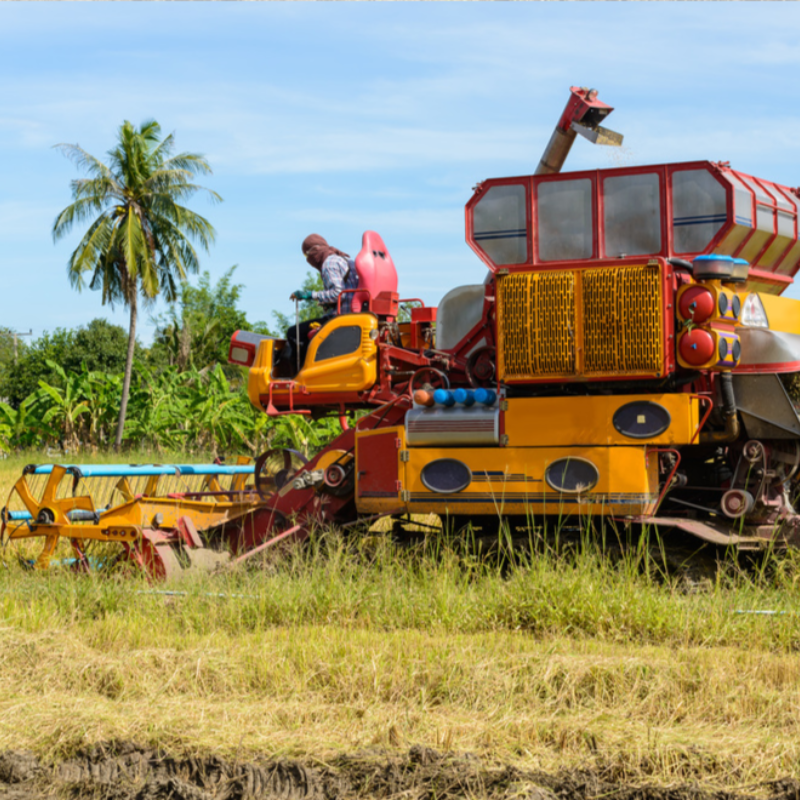

केस 3 - छोटा पहाड़ी हार्वेस्टर

• सिलेंडर: बॉडी लेवलिंग और हेडर नियंत्रण के लिए 40/20-150 मिमी कॉम्पैक्ट डबल-एक्टिंग सिलेंडर।
• काम करने की स्थिति: संकीर्ण मैदान, बार-बार मोड़, कीचड़ भरी सड़कें, साल भर उच्च आर्द्रता।
• प्रदर्शन: कॉम्पैक्ट आकार, लचीली कार्रवाई; आर्द्र/कीचड़ वाले वातावरण में अच्छी सीलिंग; साइट पर आसान रखरखाव।

5. अक्सर पूछे जाने वाले प्रश्न

(1) प्रश्न: क्या यह हाइड्रोलिक सिलेंडर हार्वेस्टर के सभी ब्रांडों के लिए उपयुक्त है?

उत्तर: मानक मॉडल अधिकांश मुख्यधारा हार्वेस्टर में फिट होते हैं। हम विशेष उपकरणों के लिए अनुकूलित आकार और स्थापना आयामों का भी समर्थन करते हैं।

(2) प्रश्न: सामान्य उपयोग के तहत सेवा जीवन कितना लंबा है?

ए: मानक कामकाजी परिस्थितियों के तहत, सामान्य सेवा जीवन 2000 से अधिक कामकाजी घंटों तक पहुंच सकता है। नियमित तेल प्रतिस्थापन और सफाई इसकी सेवा जीवन को और बढ़ा सकती है।

(3) प्रश्न: यदि उपयोग के दौरान तेल रिसाव होता है तो मुझे क्या करना चाहिए?

उत्तर: तेल का रिसाव अधिकतर सीलिंग रिंग के पुराने होने या क्षतिग्रस्त होने के कारण होता है। बस मिलान वाली सीलिंग किट को बदलें, पूरे सिलेंडर को बदलने की कोई आवश्यकता नहीं है।

(4) प्रश्न: क्या यह कम तापमान वाली सर्दियों में सामान्य रूप से काम कर सकता है?

उत्तर: हाँ. उत्पाद का परीक्षण -20℃ के भीतर कम तापमान प्रतिरोध के लिए किया जाता है। बेहतर प्रदर्शन के लिए ठंडे क्षेत्रों में कम तापमान वाले हाइड्रोलिक तेल का उपयोग करने की सिफारिश की जाती है।
