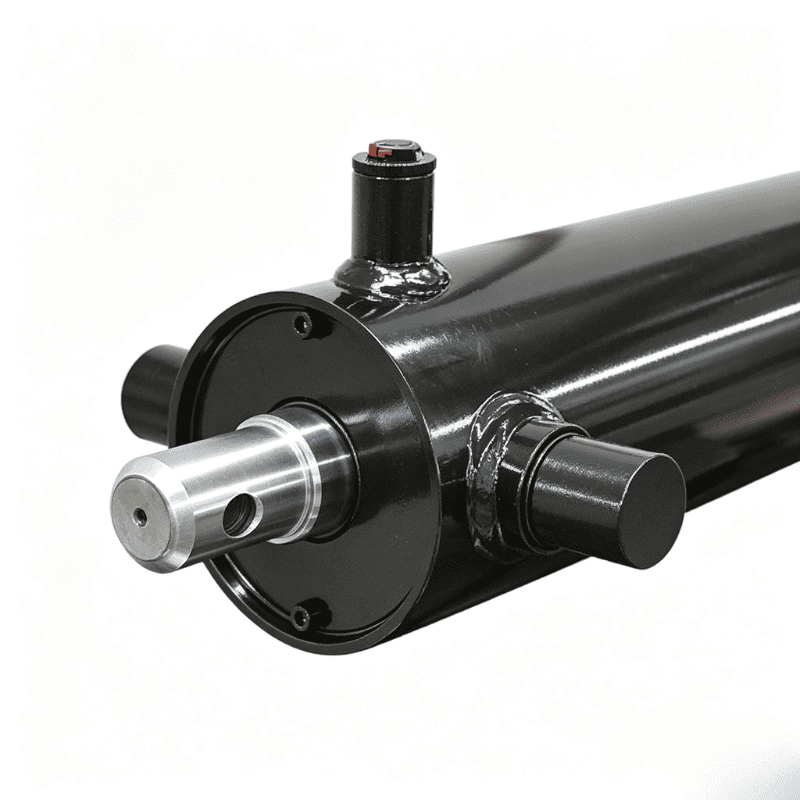

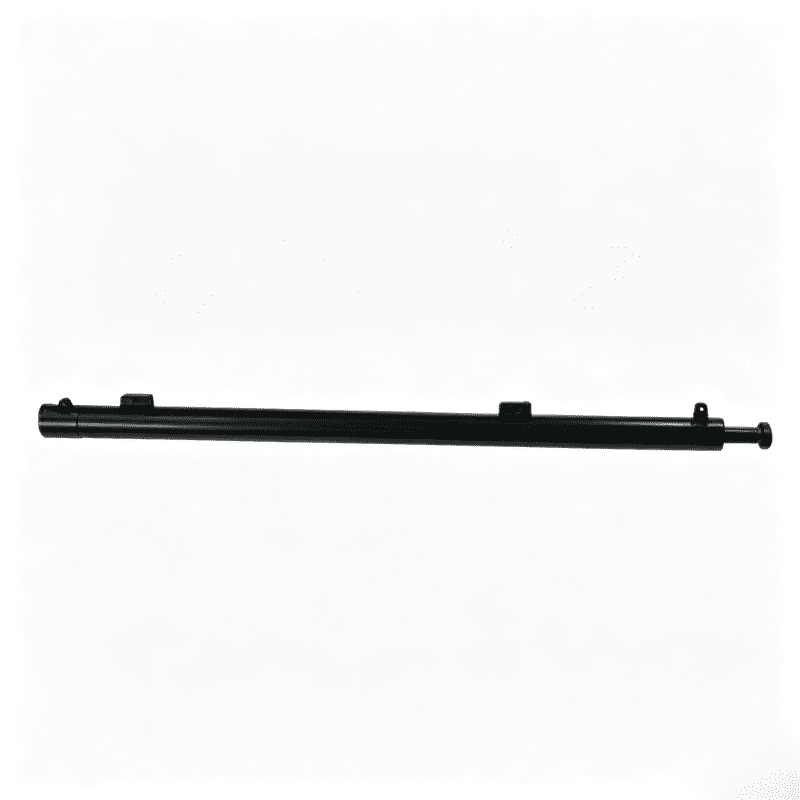

HR4752 टारप सिस्टम हाइड्रोलिक सिलेंडर में ट्रक और ट्रेलर कवर सिस्टम पर गैन्ट्री बढ़ाने के अनुप्रयोगों के लिए 2-इंच बोर, 1.25-इंच रॉड और 36-इंच स्ट्रोक की सुविधा है।
Bore:
2 इंचRod diameter:
1.25 इंचStroke:
36 इंचटारप सिस्टम के लिए HR4752 हाइड्रोलिक सिलेंडर गैन्ट्री बढ़ाने वाले अनुप्रयोगों के लिए एक कैटलॉग-सूचीबद्ध सिलेंडर है। एचसीआईसी-2026 कैटलॉग 2-इंच बोर, 1.25-इंच रॉड और 36-इंच स्ट्रोक वाले मॉडल की पहचान करता है। इसका सूचीबद्ध अनुप्रयोग एक गैन्ट्री रेज़ सिलेंडर है जिसका उपयोग हाइड्रोलिक तिरपाल प्रणाली में किया जाता है।
टारप-सिस्टम सिलेंडर का चयन केवल स्ट्रोक द्वारा नहीं किया जाता है। यह गैन्ट्री, आर्म ज्योमेट्री, कवर मटेरियल, माउंटिंग पॉइंट और हाइड्रोलिक कंट्रोल के साथ काम करता है। सिलेंडर को उपलब्ध स्थान को फिट करते समय आवश्यक गति प्रदान करनी चाहिए और विस्तार और वापसी के दौरान टारप फ्रेम के साथ हस्तक्षेप से बचना चाहिए।
| पैरामीटर | कैटलॉग मूल्य |
|---|---|
| नमूना | एचआर4752 |
| उत्पाद श्रेणी | टार्प सिस्टम हाइड्रोलिक सिलेंडर |
| ऊब पैदा करना | 2 इंच |
| रॉड का व्यास | 1.25 इंच |
| आघात | 36 इंच |
| कैटलॉग अनुप्रयोग | गैन्ट्री उठान सिलेंडर |
| स्रोत | एचसीआईसी-2026 कैटलॉग, पृ. 8 |
तालिका में कैटलॉग में दिखाई देने वाले मॉडल-विशिष्ट मान शामिल हैं। कैटलॉग पृष्ठ HR4752 के लिए मॉडल-विशिष्ट कामकाजी दबाव का आंकड़ा, वजन, बंद लंबाई या प्रवाह आवश्यकता प्रदान नहीं करता है, इसलिए उन मूल्यों का आविष्कार यहां नहीं किया गया है।

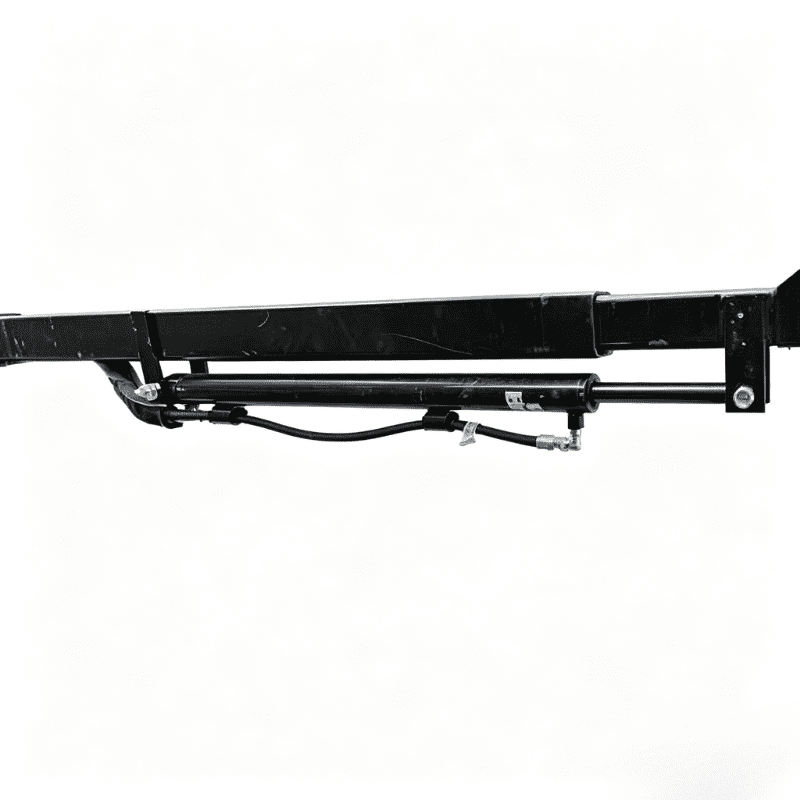

HR4752 का उपयोग टारप-सिस्टम तंत्र में एक एक्चुएटर के रूप में किया जाता है। हाइड्रोलिक सिलेंडर दबाव और प्रवाह को रैखिक गति में परिवर्तित करता है। मशीन की व्यवस्था के आधार पर, कवर सिस्टम को ऊपर उठाने, स्थिति में लाने या स्थानांतरित करने के लिए उस आंदोलन को गैन्ट्री या बांह संरचना के माध्यम से स्थानांतरित किया जाता है।
36 इंच का स्ट्रोक सिलेंडर की रैखिक यात्रा को परिभाषित करता है। वास्तविक टारप मूवमेंट लिंकेज अनुपात, धुरी स्थिति और गैन्ट्री की ज्यामिति पर निर्भर करता है। सही स्ट्रोक वाला एक सिलेंडर अभी भी अनुपयुक्त हो सकता है यदि इसके बढ़ते केंद्र या आंदोलन कोण मौजूदा फ्रेम से मेल नहीं खाते हैं।
सिस्टम मिलान के लिए 2 इंच का बोर और 1.25 इंच की रॉड महत्वपूर्ण हैं। बोर उपलब्ध दबाव क्षेत्र से संबंधित है, जबकि रॉड का व्यास रॉड-साइड क्षेत्र, यांत्रिक मार्गदर्शन और कनेक्शन ज्यामिति को प्रभावित करता है। अंतिम बल और गति गणना के लिए मशीन सर्किट से वास्तविक हाइड्रोलिक दबाव और प्रवाह डेटा की आवश्यकता होती है।
कैटलॉग में HR4752 को गैन्ट्री रेज़ सिलेंडर के रूप में स्थान दिया गया है। यह ओईएम या प्रतिस्थापन खरीदार को सामान्य सिलेंडर विवरण की तुलना में एक स्पष्ट प्रारंभिक बिंदु देता है, लेकिन अंतिम अनुमोदन अभी भी वास्तविक गैन्ट्री असेंबली और टारप तंत्र पर निर्भर करता है।
36 इंच का स्ट्रोक टारप-सिस्टम एक्चुएटर के लिए पर्याप्त रैखिक गति रेंज प्रदान करता है। इंस्टॉलर को इस यात्रा को गैन्ट्री के ऊंचे और निचले स्थानों पर मैप करना चाहिए, दोनों अंतिम स्थितियों और उनके बीच पूर्ण पथ की जांच करनी चाहिए।
बोर और रॉड का आकार सिलेंडर प्रतिस्थापन और हाइड्रोलिक बल समीक्षा के लिए आयामी आधार प्रदान करता है। उन्हें पृथक संख्याओं के रूप में मानने के बजाय माउंटिंग पिन, ब्रैकेट, नली कनेक्शन और उपलब्ध क्लीयरेंस से जांचा जाना चाहिए।
HR4752 मॉडल नंबर और एप्लिकेशन विवरण रखरखाव टीमों को इच्छित भाग परिवार की पहचान करने में मदद कर सकते हैं। विश्वसनीय प्रतिस्थापन के लिए, तस्वीरें, माउंटिंग आयाम, स्ट्रोक आवश्यकताएं और सर्किट विवरण भेजें ताकि सिलेंडर की तुलना मौजूदा सिस्टम से की जा सके।
HR4752 को ऑर्डर करने से पहले, निम्नलिखित बिंदुओं की समीक्षा करें:
एक सिलेंडर को मुड़ी हुई गैन्ट्री, क्षतिग्रस्त धुरी या गलत माउंटिंग कोण के लिए क्षतिपूर्ति करने के लिए मजबूर नहीं किया जाना चाहिए। यदि तंत्र संरेखित नहीं है, तो अकेले एक्चुएटर को बदलने से ऑपरेटिंग समस्या का समाधान नहीं हो सकता है।

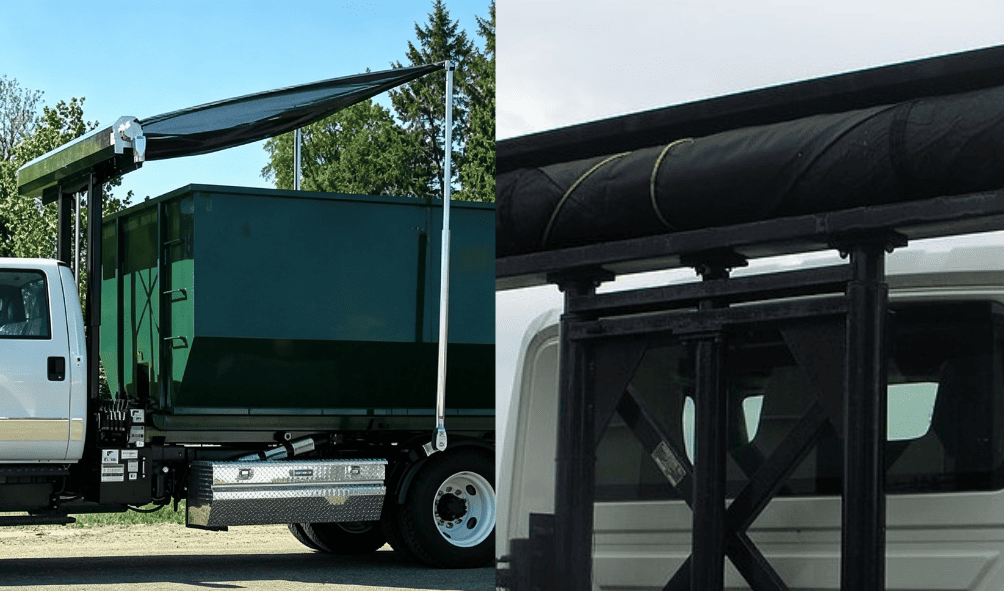

टारप सिस्टम के लिए HR4752 हाइड्रोलिक सिलेंडर एचसीआईसी कैटलॉग में पहचाने गए टारप-सिस्टम और गैन्ट्री-रेज़ अनुप्रयोगों के लिए है। इन प्रणालियों का उपयोग आमतौर पर ट्रक और ट्रेलर उपकरणों पर किया जाता है जिन्हें पावर्ड कवर मूवमेंट की आवश्यकता होती है, लेकिन प्रत्येक परियोजना के लिए वास्तविक उपकरण प्रकार, फ्रेम लेआउट और टारप तंत्र की पुष्टि की जानी चाहिए।
लेख यह दावा नहीं करता है कि HR4752 हर टारप सिस्टम या हर ट्रक मॉडल में फिट बैठता है। सही सिलेंडर मशीन की माउंटिंग ज्यामिति, गति की आवश्यकता, हाइड्रोलिक सर्किट और उपलब्ध स्थान पर निर्भर करता है।
HR4752 परियोजना समीक्षा के लिए, तैयारी करें:
यदि विफलता के बाद सिलेंडर बदला जा रहा है, तो बढ़ते बिंदुओं, रॉड की सतह, बैरल, पिन और आसपास की संरचना की तस्वीरें शामिल करें। यह सिलेंडर पहचान प्रश्न को व्यापक तंत्र समस्या से अलग करने में मदद करता है।
HR4752 एक स्पष्ट कैटलॉग पहचान के साथ एक केंद्रित टारप-सिस्टम एक्चुएटर है: 2-इंच बोर, 1.25-इंच रॉड और 36-इंच स्ट्रोक के साथ एक गैन्ट्री रेज़ सिलेंडर। वे मान प्रारंभिक प्रतिस्थापन या ओईएम समीक्षा का समर्थन करते हैं, लेकिन वे बढ़ते ज्यामिति, लिंकेज, नली रूटिंग और हाइड्रोलिक नियंत्रण की जांच को प्रतिस्थापित नहीं करते हैं।
यह पुष्टि करने के लिए कि टारप सिस्टम के लिए HR4752 हाइड्रोलिक सिलेंडर वास्तविक मशीन से मेल खाता है या नहीं, मौजूदा सिलेंडर की जानकारी और टारप-सिस्टम चित्र एचसीआईसी को भेजें। गैन्ट्री के साथ सिलेंडर की समीक्षा करना भरोसेमंद प्रतिस्थापन निर्णय का सुरक्षित मार्ग है।
एचसीआईसी वाहन, ट्रेलर और औद्योगिक अनुप्रयोगों के लिए हाइड्रोलिक सिलेंडर, हाइड्रोलिक पावर यूनिट और हाइड्रोलिक सिस्टम बनाती है। वास्तविक उपकरण डिज़ाइन और परिचालन स्थितियों के आधार पर तकनीकी उपयुक्तता की पुष्टि की जानी चाहिए।
