डंप-ट्रेलर प्रोजेक्ट से पहले मॉडल 520 पावर होइस्ट के कैटलॉग आयामों की समीक्षा करें और फ्रेम स्पेस, माउंटिंग ज्योमेट्री और सर्विस क्लीयरेंस की जांच करें।

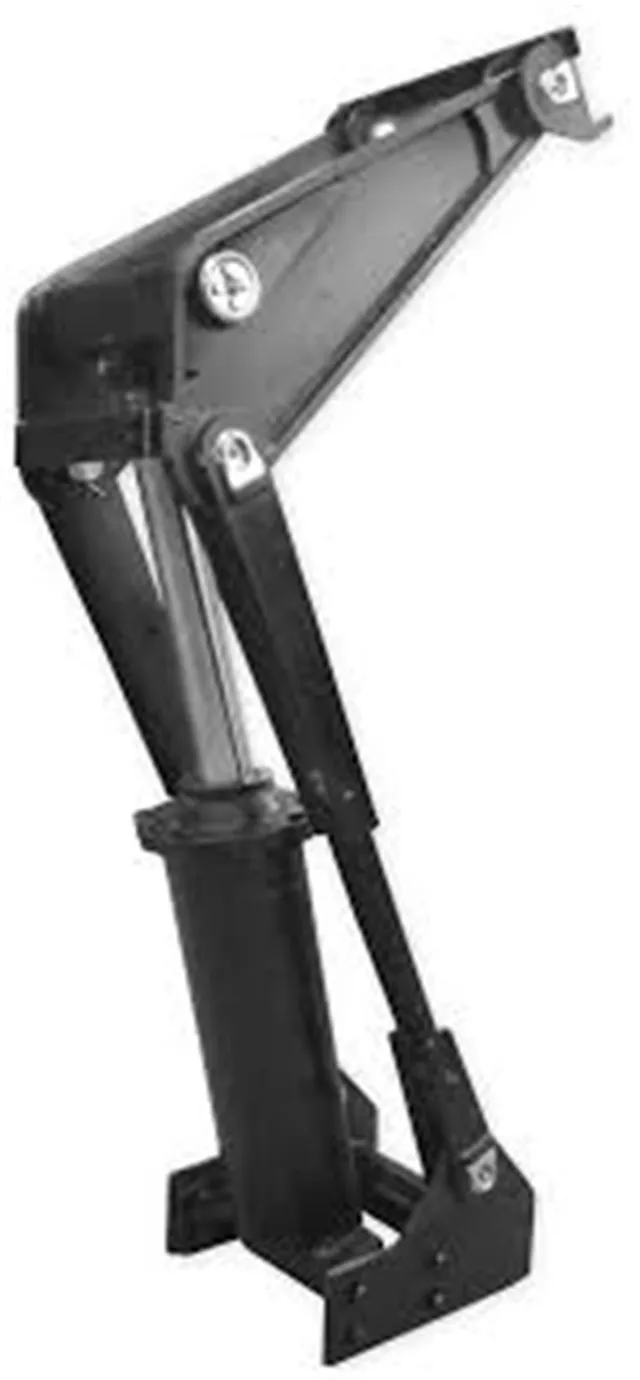

मॉडल 520 पावर होइस्ट आपूर्ति किए गए अमेरिकन पावर होइस्ट कैटलॉग में सूचीबद्ध एक कॉम्पैक्ट लिफ्टिंग घटक है। डंप-ट्रेलर निर्माता या प्रतिस्थापन खरीदार के लिए, पहला सवाल यह नहीं है कि क्या लहरा उठा सकता है। यह है कि क्या लहरा उपलब्ध फ्रेम स्थान, धुरी व्यवस्था और आंदोलन पथ में फिट बैठता है।

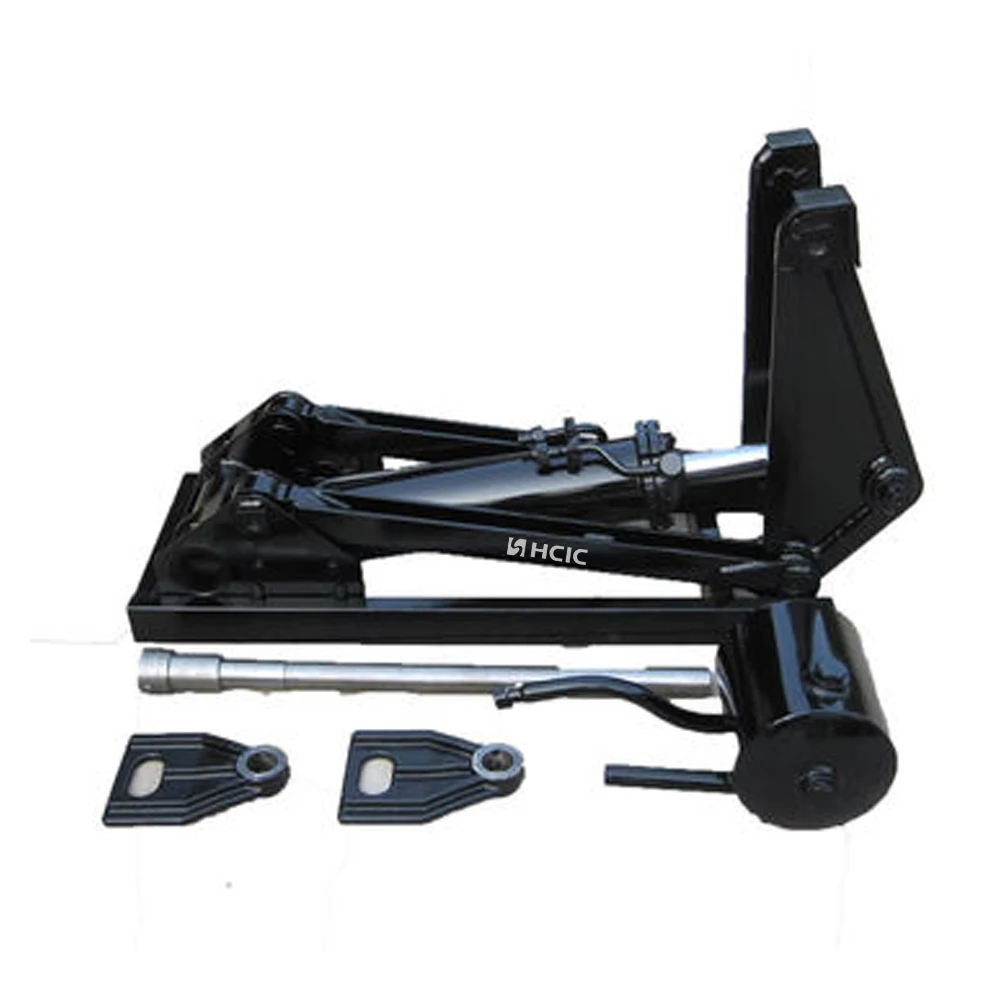

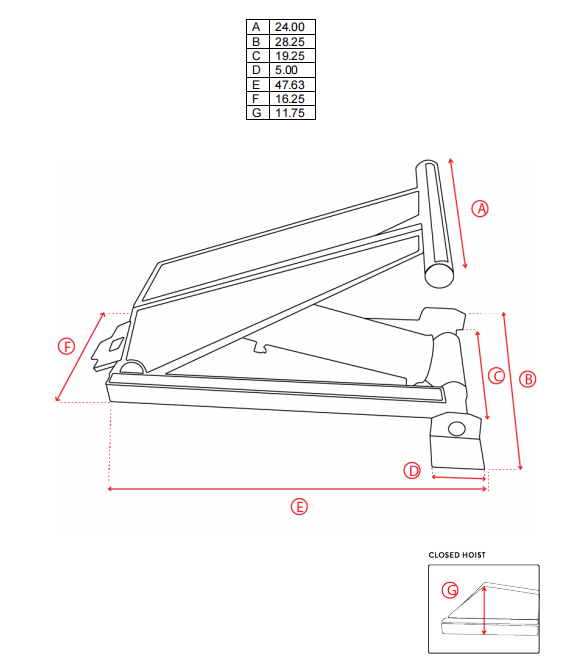

मॉडल 520 पृष्ठ ए से जी तक सात आयामी संदर्भ प्रदान करता है। ये आयाम ट्रेलर संरचना, हाइड्रोलिक सर्किट और माउंटिंग विवरण को अंतिम रूप देने से पहले इंस्टॉलेशन लिफाफे की जांच के लिए एक इंजीनियरिंग प्रारंभिक बिंदु देते हैं।
| पैरामीटर | कैटलॉग मूल्य |
|---|---|
| नमूना | 520 |
| उत्पाद श्रेणी | शक्ति फहराना |
| आयाम ए | 24.00 इंच |
| आयाम बी | 28.25 इंच |
| आयाम सी | 19.25 इंच |
| आयाम डी | 5.00 इंच |
| आयाम ई | 47.63 इंच |
| आयाम एफ | 16.25 इंच |
| आयाम जी | 11.75 इंच |
ये मान मॉडल 520 कैटलॉग पृष्ठ से प्रतिलेखित हैं। उत्पादन अनुमोदन से पहले मूल ड्राइंग और ग्राहक के वास्तविक ट्रेलर आयामों की जांच की जानी चाहिए।

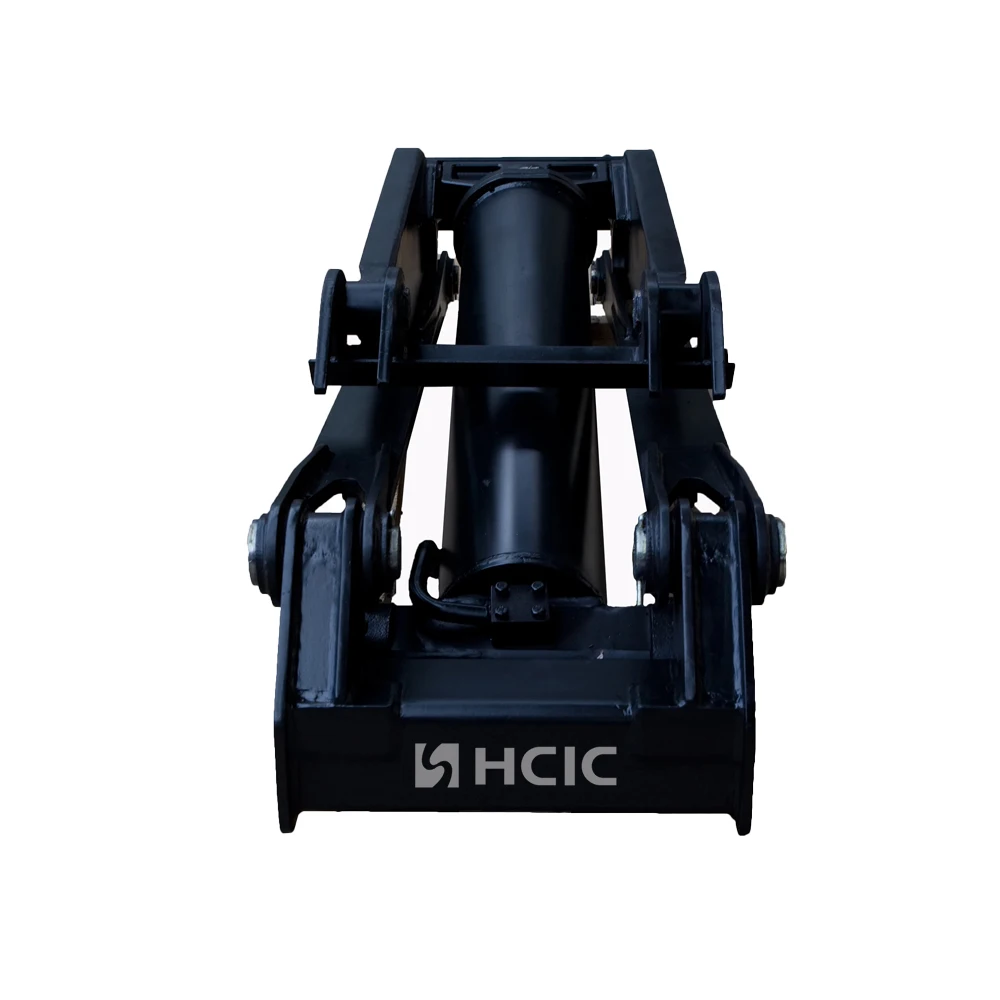

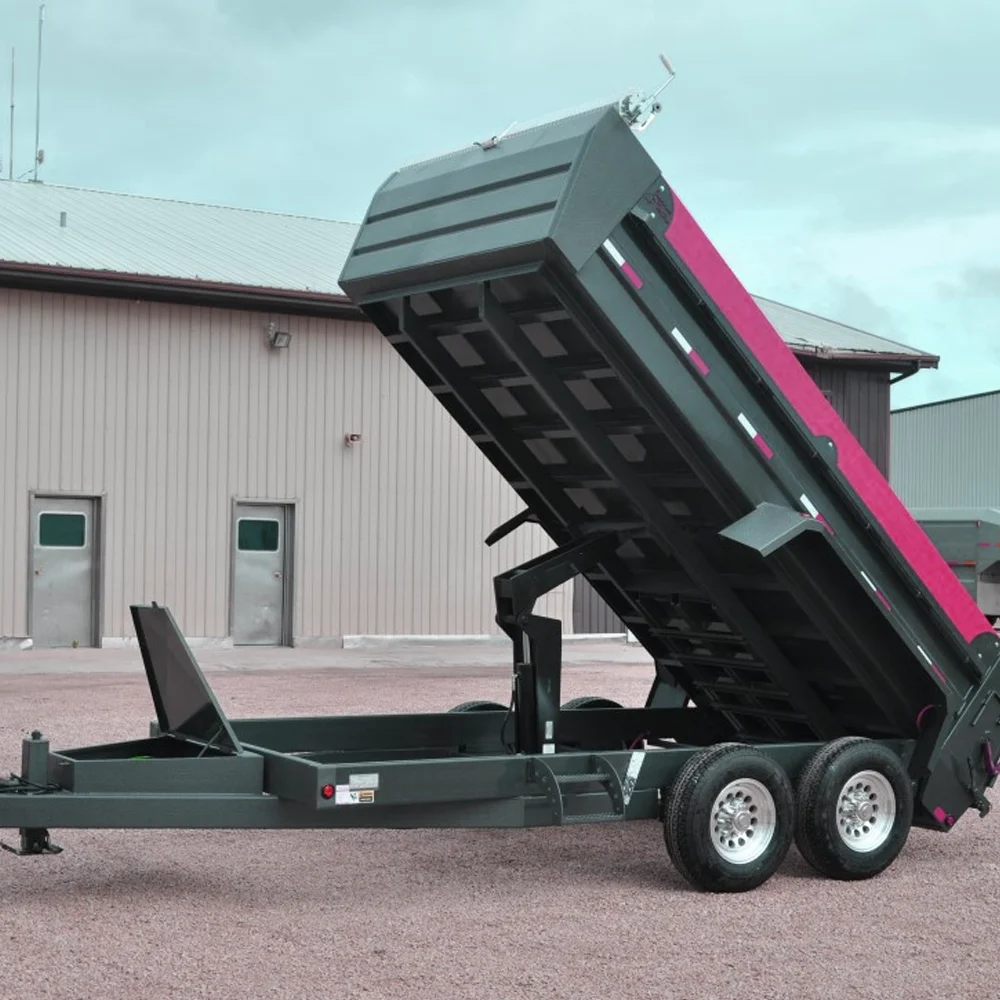

डंप-ट्रेलर उठाने वाली प्रणाली बदलते कोण से चलती है। शरीर बंद होने पर जो स्थान उपलब्ध होता है, जरूरी नहीं कि वही स्थान उठाने के दौरान भी उपलब्ध हो। लहरा को फ्रेम के भीतर बैठना चाहिए, सहायक संरचना से सही ढंग से जुड़ना चाहिए और पूरे चक्र में गतिशील शरीर से दूर रहना चाहिए।

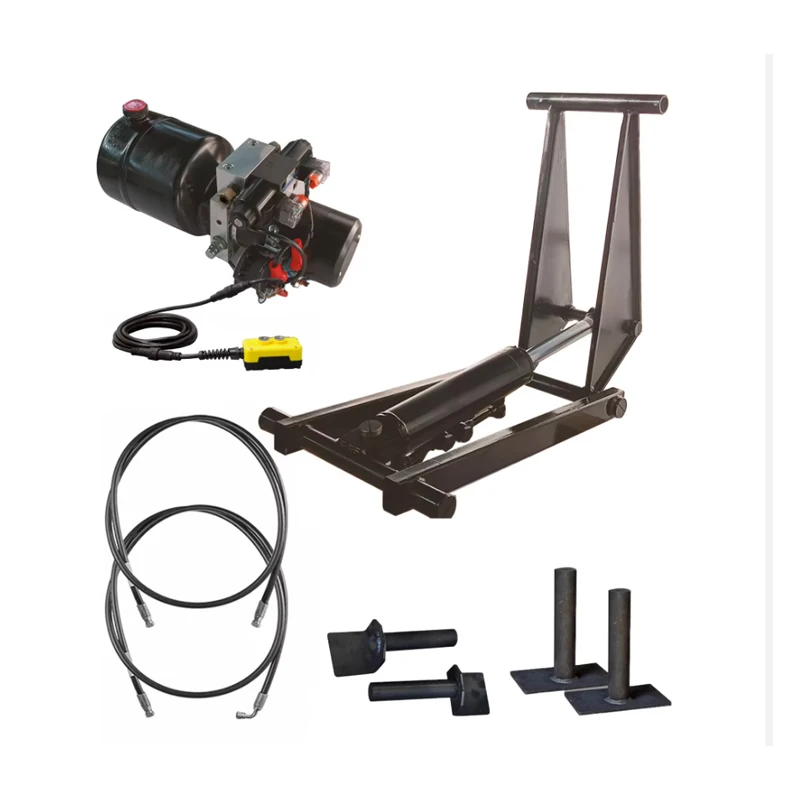

इस कारण से, मॉडल 520 पावर होइस्ट की एक अलग घटक के बजाय संपूर्ण उठाने की व्यवस्था के हिस्से के रूप में समीक्षा की जानी चाहिए। ट्रेलर बॉडी, रियर हिंज, फ्रंट माउंटिंग स्ट्रक्चर और हाइड्रोलिक कनेक्शन सभी अंतिम फिटमेंट को प्रभावित करते हैं।
ट्रेलर फ्रेम और डंप बॉडी के बीच उपलब्ध स्थान के साथ होइस्ट की तुलना करते समय ए, बी और सी आयाम उपयोगी होते हैं। पहले ट्रेलर को उसकी बंद स्थिति में मापें, फिर जैसे ही शरीर झुकना शुरू होता है, गति पथ की जाँच करें।
अकेले एक स्थिर माप क्रॉसमेम्बर्स, ब्रैकेट्स, होसेस या शरीर के नीचे के हिस्से में हस्तक्षेप को छोड़ सकता है। सबसे सुरक्षित समीक्षा में प्रमुख दूरियों को चिह्नित करते हुए एक आयामी ड्राइंग या तस्वीरों का उपयोग किया जाता है।
डी, एफ और जी संदर्भ खरीदार को नियोजित समर्थन प्लेटों, पिन स्थानों और फ्रेम सुदृढीकरण के साथ लहरा की तुलना करने में मदद करते हैं। इन मानों का उपयोग मूल ड्राइंग और प्रोजेक्ट आयामों के बिना पूर्ण माउंटिंग डिज़ाइन को पुन: पेश करने के लिए नहीं किया जाना चाहिए।
बढ़ते ढांचे को उठाने की प्रतिक्रिया को ट्रेलर फ्रेम में स्थानांतरित करना होगा। इसलिए ब्रैकेट की मोटाई, पिन संरेखण और वेल्ड डिज़ाइन के लिए अलग इंजीनियरिंग समीक्षा की आवश्यकता होती है।
कैटलॉग में मॉडल 520 के लिए आयाम ई को 47.63 इंच के रूप में सूचीबद्ध किया गया है। यह माप तब महत्वपूर्ण है जब ट्रेलर की स्थापना की लंबाई सीमित हो या जब होइस्ट को मौजूदा फ्रेम सदस्यों के आसपास रखा जाना चाहिए।
बंद-बॉडी स्थिति, काज स्थान और सेवा-पहुँच स्थान के साथ इस आयाम की जाँच करें। माप के आधार पर इंस्टॉलेशन को डिज़ाइन करने के बजाय निरीक्षण और हाइड्रोलिक कनेक्शन कार्य के लिए जगह छोड़ दें, जिससे कोई व्यावहारिक पहुंच नहीं बचती है।
मॉडल 520 पावर होइस्ट डंप-ट्रेलर लिफ्टिंग-सिस्टम चर्चाओं के लिए उपयुक्त है जहां खरीदार को फिटमेंट समीक्षा के लिए एक परिभाषित कैटलॉग संदर्भ और एक आयामी आधार की आवश्यकता होती है। पूर्ण यांत्रिक और हाइड्रोलिक व्यवस्था की पुष्टि के अधीन, ओईएम ट्रेलर निर्माण, प्रतिस्थापन परियोजनाओं और सिस्टम रीडिज़ाइन के लिए इस पर विचार किया जा सकता है।
आपूर्ति किया गया मॉडल 520 कैटलॉग पृष्ठ आयामी संदर्भों को सूचीबद्ध करता है लेकिन इस मॉडल के लिए सत्यापित क्षमता, कार्य-दबाव मूल्य, सेवा-जीवन आंकड़ा या प्रमाणन प्रदान नहीं करता है। मॉडल संख्या से अनुमान लगाने के बजाय वास्तविक परियोजना के लिए उन विवरणों की पुष्टि की जानी चाहिए।
एक उपयोगी मॉडल 520 पावर होइस्ट पूछताछ में शामिल होना चाहिए:
- ट्रेलर प्रकार और डंप-बॉडी आयाम
- फ्रेम और बॉडी के बीच उपलब्ध जगह
- पीछे के काज की स्थिति और सामने के बढ़ते बिंदु
- पिन केंद्र और ब्रैकेट आयाम
- डंप बॉडी की बंद और कामकाजी स्थिति
- मौजूदा पंप, वाल्व, होसेस और नियंत्रण, यदि यह प्रतिस्थापन है
- वर्तमान स्थापना की तस्वीरें या एक आयामी ड्राइंग
- आवश्यक उठाने का क्रम और संचालन वातावरण
यह जानकारी आपूर्तिकर्ता को छिपे हुए संरचनात्मक विवरणों का अनुमान लगाए बिना फिटमेंट पर चर्चा करने की अनुमति देती है।
मॉडल 520 पावर होइस्ट का चयन अकेले मॉडल-नंबर मिलान के बजाय फिटमेंट समीक्षा के माध्यम से किया जाना चाहिए। इसके कैटलॉग आयाम - विशेष रूप से 47.63-इंच ई आयाम, 24.00-इंच ए आयाम और 11.75-इंच जी आयाम - डंप-ट्रेलर स्थापना की जांच के लिए एक उपयोगी प्रारंभिक बिंदु प्रदान करते हैं।
सटीक उद्धरण के लिए, ट्रेलर ड्राइंग, माउंटिंग माप और मौजूदा हाइड्रोलिक जानकारी एचसीआईसी को भेजें। अंतिम निर्णय संपूर्ण उठान व्यवस्था और नवीनतम तकनीकी ड्राइंग पर आधारित होना चाहिए।
एचसीआईसी वाहन और औद्योगिक अनुप्रयोगों के लिए हाइड्रोलिक सिलेंडर और बिजली इकाइयों का विकास और निर्माण करता है। मॉडल 520 प्रोजेक्ट के लिए, एचसीआईसी उपलब्ध इंस्टॉलेशन जानकारी की समीक्षा कर सकता है और ओईएम या प्रतिस्थापन कोटेशन के लिए आवश्यक तकनीकी विवरणों की पहचान कर सकता है।
