हाइड्रोलिक ट्रेलर जैक

I. यह जैक क्या है

HCHJ-15K एक डबल-एक्टिंग हाइड्रोलिक ट्रेलर जैक है जिसे ट्रेलर दुनिया के भारी अंत के लिए रेट किया गया है: 15 टन।

यह गूज़नेक या पांचवें-पहिया ट्रेलर पर क्रैंक हैंडल को बदल देता है। एक बटन दबाएं, जैक फैल जाता है और ट्रेलर को ऊपर उठा देता है। ट्रक पीछे हट गया. बटन को फिर से दबाएं, जैक पीछे हट जाता है। हो गया।

हाइड्रोलिक क्यों? बोझ के कारण. एक भरा हुआ गूज़नेक अपने लैंडिंग गियर पर हजारों पाउंड डालता है। एक क्रैंक जैक उस वजन को हैंडल टॉर्क में बदल देता है - और एक हैंडल जो लंबे दिन के अंत में लोगों को चोट लगने पर वापस लड़ता है। HCHJ-15K आर्म्स और गियरबॉक्स के बजाय मोटर और वाल्व के साथ वही काम करता है।

द्वितीय. सत्यापित विशिष्टताएँ

एचसीआईसी 2026 कैटलॉग से:

तृतीय. दोहरा अभिनय - इसका यहाँ क्या मतलब है

दोहरे अभिनय का मतलब है कि जैक के पास दोनों दिशाओं में शक्ति है। पंप इसे बढ़ाता है और पंप इसे वापस खींचता है।

एक भारी ट्रेलर पर यह एक व्यावहारिक कारण से मायने रखता है: एक भरा हुआ ट्रेलर जैक पर बैठता है। जब आप हुक लगाते हैं और जैक को पीछे हटाना चाहते हैं, तो यह ट्रेलर का वजन अपनी रॉड पर ले जाता है। एक एकल-अभिनय जैक तेल को पीछे धकेलने के लिए गुरुत्वाकर्षण या भार पर निर्भर करता है - जो केवल तभी काम करता है जब भार चला गया हो। HCHJ-15K रॉड को बिजली के नीचे पीछे धकेलता है, चाहे उस पर कोई भी बैठा हो।

15-टन क्लास जैक के लिए, दोहरा अभिनय कोई विशेषता नहीं है। यह न्यूनतम सही डिज़ाइन है.

चतुर्थ. संख्याएँ जो मायने रखती हैं

15-टन लोड रेटिंग.---इस मॉडल के लिए कैटलॉग रेटिंग. इसे अपने ट्रेलर के लोड किए गए किंगपिन या कपलर वजन के साथ मिलाएं - खाली वजन नहीं, लोड किए गए वजन के साथ। यदि आपके पिन का वजन रेटिंग के करीब है, तो यह आपका जैक है।

1.38 इंच की रॉड के साथ 2.36 इंच का बोर।--- बोर लिफ्ट बल उत्पन्न करता है; जब जैक को बढ़ाया जाता है और पकड़ा जाता है तो रॉड भार उठाती है। स्टेप-अप सेक्शन - 12-टन लाइन से बड़ा - वह है जो भारी शुल्क वहन करता है।

3000 पीएसआई कार्य दबाव।---हाइड्रोलिक सर्किट 3000 PSI कार्यशील दबाव पर चलता है। कैटलॉग पंप रिलीफ सेटिंग्स को निर्दिष्ट करता है जो इसकी सुरक्षा करती हैं: एक्सटेंडेड पोर्ट पर 3200 पीएसआई, रिट्रेक्ट पोर्ट पर 1500 पीएसआई। जैक को बढ़ाने से - ट्रेलर को उठाने से - पूरा दबाव मिलता है। पीछे हटना एक कम बल वाला काम है, और कम राहत प्रणाली को उस दिशा में अधिक बल लगाने से रोकती है।

एसएई 6 बंदरगाह।---हाइड्रोलिक कनेक्शन का आकार. जब आप नली चलाने की योजना बनाते हैं, तो यह वह पोर्ट होता है जिसका आप मिलान करते हैं।

10" × 10" धुरी वाला फुट पैड.---पैड असमान जमीन पर समतल होने के लिए घूमता है। ढलान पर एक निश्चित पैड जैक को बग़ल में लोड करता है - और साइड लोड जैक सिलेंडर को मोड़ता है। धुरी भार को लंबवत रखती है।

तेज मैनुअल फ्री ऑपरेशन.--- सर्किट में एक फ्री-फ़ॉल मोड शामिल है: एक वाल्व को क्रैक करें और जैक अपने वजन के तहत कम हो जाता है। कोई पम्पिंग नहीं, कोई क्रैंकिंग नहीं। जब ट्रेलर खाली और हल्का हो तो तेज़ हुकअप।

एक्सटीरियर-ग्रेड ब्लैक फिनिश।---ये जैक ट्रेलरों के नीचे रहते हैं - सड़क पर नमक, मिट्टी, बजरी स्प्रे। फ़िनिश बाहरी सेवा के लिए निर्दिष्ट है।

वी. यह कैसे जुड़ता है

HCHJ-15K एक नंगे जैक है - आप इसे हाइड्रोलिक स्रोत से जोड़ते हैं। दो रास्ते:

मौजूदा ट्रेलर हाइड्रोलिक्स। यदि ट्रेलर पहले से ही डंप होइस्ट या अन्य हाइड्रोलिक उपकरण चलाता है, तो जैक उस सिस्टम में टैप करता है। कैटलॉग 3200 पीएसआई विस्तार और 1500 पीएसआई वापसी सीमा के भीतर हाइड्रोलिक पंप/एचपीयू के साथ संगतता निर्दिष्ट करता है।

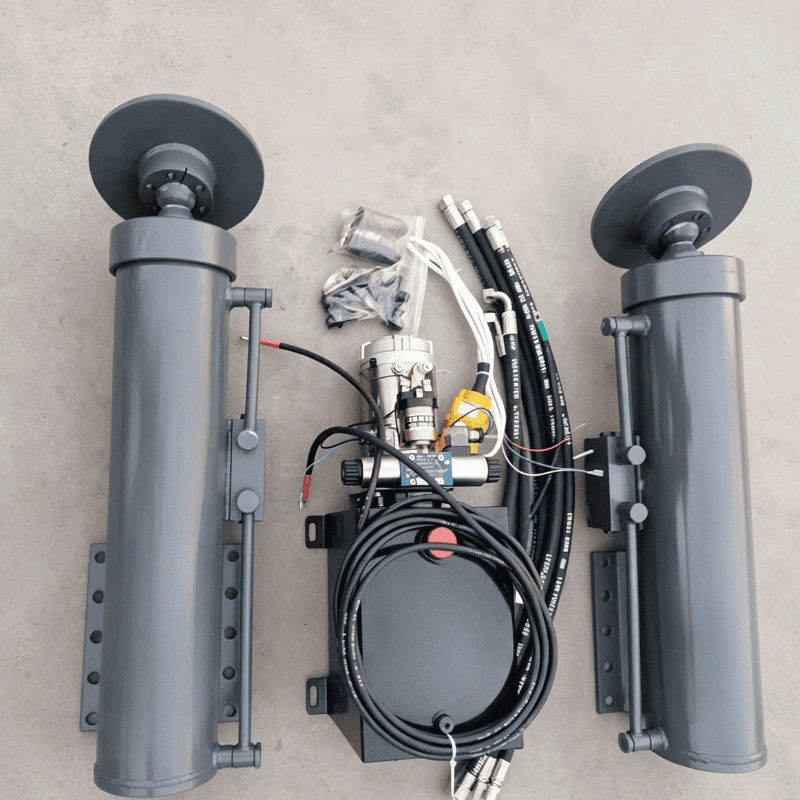

एक अलग बिजली इकाई। एक 12V डीसी हाइड्रोलिक पावर इकाई जैक को स्वतंत्र रूप से चलाती है। पंप, जलाशय, और नियंत्रण - बिजली इकाई ट्रेलर फ्रेम या जीभ पर बैठती है, जो बैटरी से जुड़ी होती है।

नियंत्रण विकल्पों में एक हैंडहेल्ड रिमोट पेंडेंट, वायर्ड या वायरलेस शामिल है।

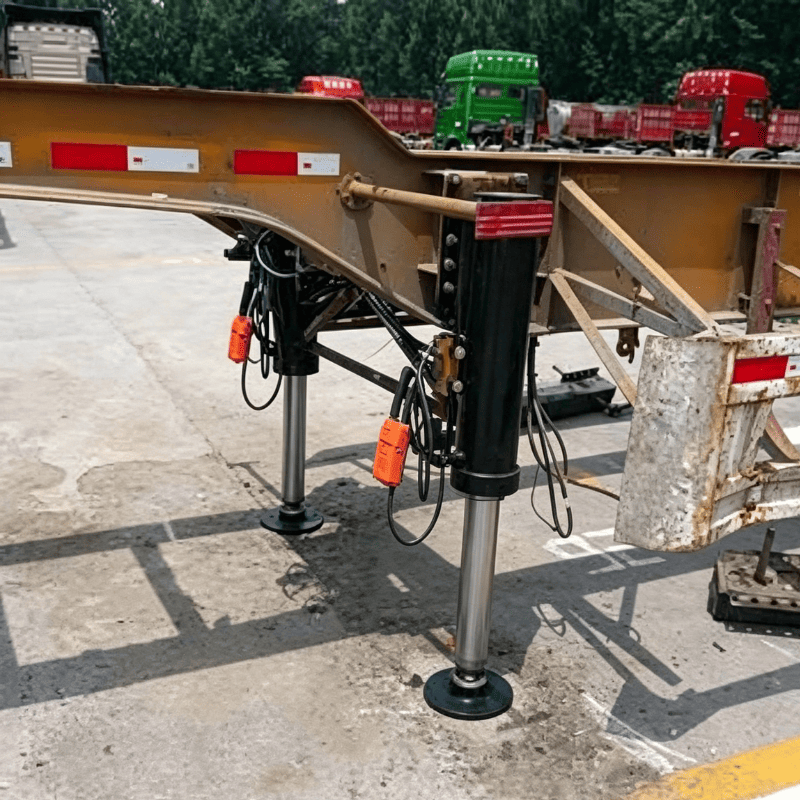

VI. अनुप्रयोग

• गूज़नेक पशुधन ट्रेलर। क्लासिक मामला। लोड करते समय घोड़े और मवेशी वजन बदलते हैं; जैक को चलते हुए भार को उठाना और पकड़ना होता है। 15 टन की रेटिंग भारी सिरे को कवर करती है।
• पाँचवें पहिए वाले ट्रेलर। भारी पिन वज़न यहाँ का आदर्श है। बड़ा बोर लोड क्लास को संभालता है।
• भारी माल और उपकरण ट्रेलर। गूज़नेक कार हेलर्स और उपकरण ट्रेलर जहां पिन का वजन अधिक होता है।
• डंप और फ्लैटबेड गूज़नेक ट्रेलर। जहां जैक डंप होइस्ट के साथ काम करता है, दोनों एक ही सिस्टम से संचालित होते हैं।

सातवीं. चयन नोट्स

लोड किए गए पिन वजन पर चुनें, खाली वजन पर नहीं।

HCHJ-15K की रेटिंग 15 टन है। यदि आपके ट्रेलर का लोडेड कपलर वजन उससे कम है और लोड से नीचे रहता है, तो इस जैक में मार्जिन है। यदि आप किनारे पर या ऊपर हैं, तो हमसे बात करें - हम एक कस्टम समाधान निर्दिष्ट करेंगे या डुअल-जैक व्यवस्था पर सलाह देंगे।

ऑर्डर देने से पहले अपने ट्रेलर पर माउंटिंग स्पेस और पिन व्यास की भी पुष्टि करें। ट्रेलर का विवरण भेजें और हम फिटमेंट की पुष्टि करेंगे।

आठवीं. अक्सर पूछे जाने वाले प्रश्न

नौवीं. एचसीआईसी के बारे में

जिनान हुआचेन इंडस्ट्रियल कंपनी लिमिटेड की स्थापना 1998 में हुई। जिनान, शेडोंग, चीन। तीन कारखाने. 300+ कर्मचारी। 27+ इंजीनियर। 50+ देशों को निर्यात।

हम हाइड्रोलिक सिलेंडर, बिजली इकाइयाँ, ट्रेलर जैक और संपूर्ण टिपिंग सिस्टम बनाते हैं - जिनान में हमारे अपने संयंत्र में उत्पादित, शिपमेंट से पहले दबाव-परीक्षण किया जाता है।

आईएसओ 9001:2015 प्रमाणित। निर्यात दस्तावेज़ीकरण घर में ही संभाला जाता है।
