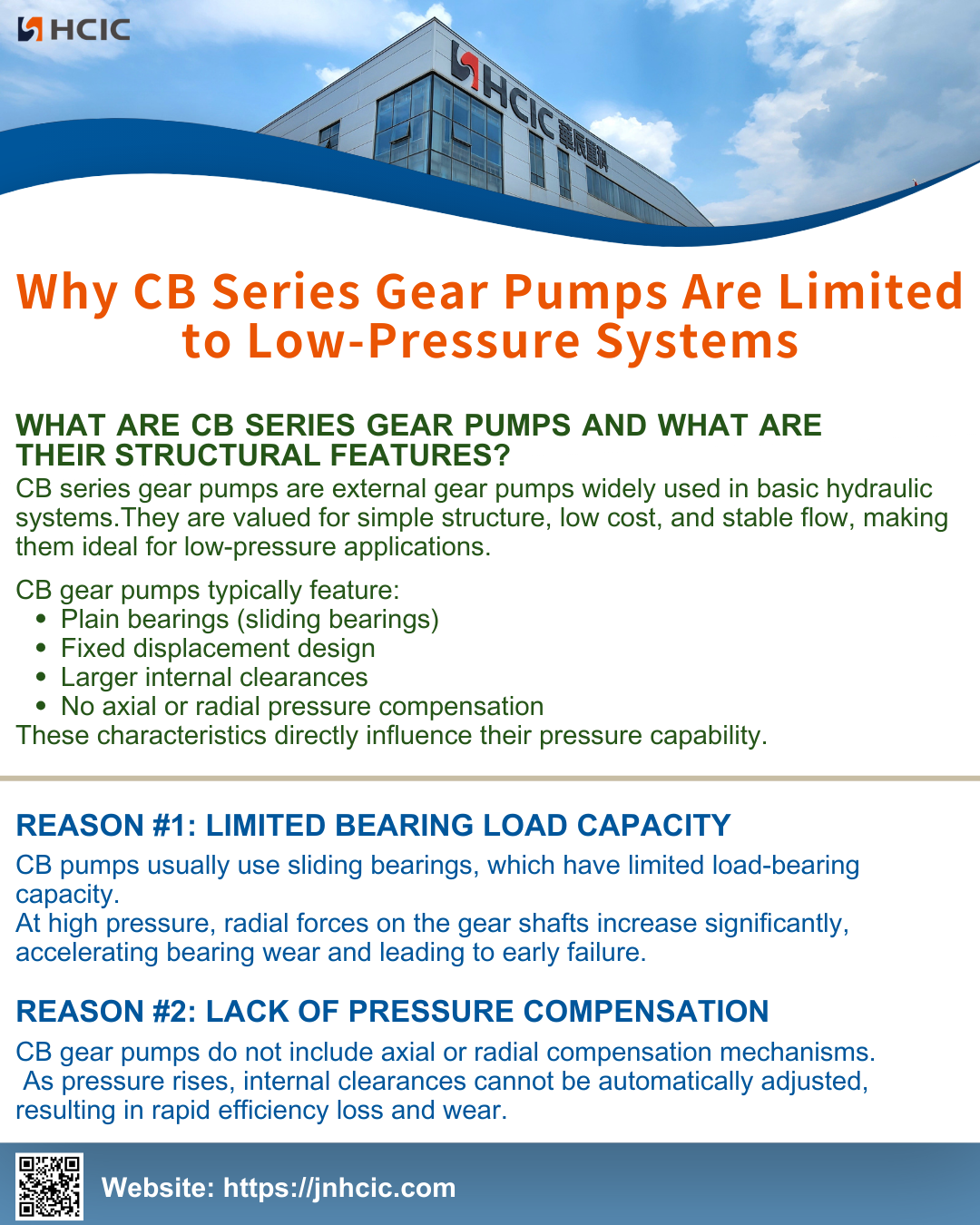

सीबी श्रृंखला गियर पंप बाहरी गियर पंप हैं जो व्यापक रूप से बुनियादी हाइड्रोलिक सिस्टम में उपयोग किए जाते हैं।
वे सरल संरचना, कम लागत और स्थिर प्रवाह के लिए मूल्यवान हैं, जो उन्हें कम दबाव वाले अनुप्रयोगों के लिए आदर्श बनाते हैं।
सीबी गियर पंप में आम तौर पर ये विशेषताएं होती हैं:
सादा बियरिंग्स (स्लाइडिंग बियरिंग्स)
निश्चित विस्थापन डिज़ाइन
बड़ी आंतरिक मंजूरी
कोई अक्षीय या रेडियल दबाव मुआवजा नहीं
ये विशेषताएँ सीधे उनकी दबाव क्षमता को प्रभावित करती हैं।
सीबी पंप आमतौर पर स्लाइडिंग बीयरिंग का उपयोग करते हैं, जिनकी भार-वहन क्षमता सीमित होती है।
उच्च दबाव पर, गियर शाफ्ट पर रेडियल बल काफी बढ़ जाते हैं, जिससे बीयरिंग में तेजी आती है और जल्दी विफलता होती है।
सीबी गियर पंप में अक्षीय या रेडियल क्षतिपूर्ति तंत्र शामिल नहीं हैं।
जैसे ही दबाव बढ़ता है, आंतरिक क्लीयरेंस को स्वचालित रूप से समायोजित नहीं किया जा सकता है, जिसके परिणामस्वरूप तेजी से दक्षता में कमी और टूट-फूट होती है।

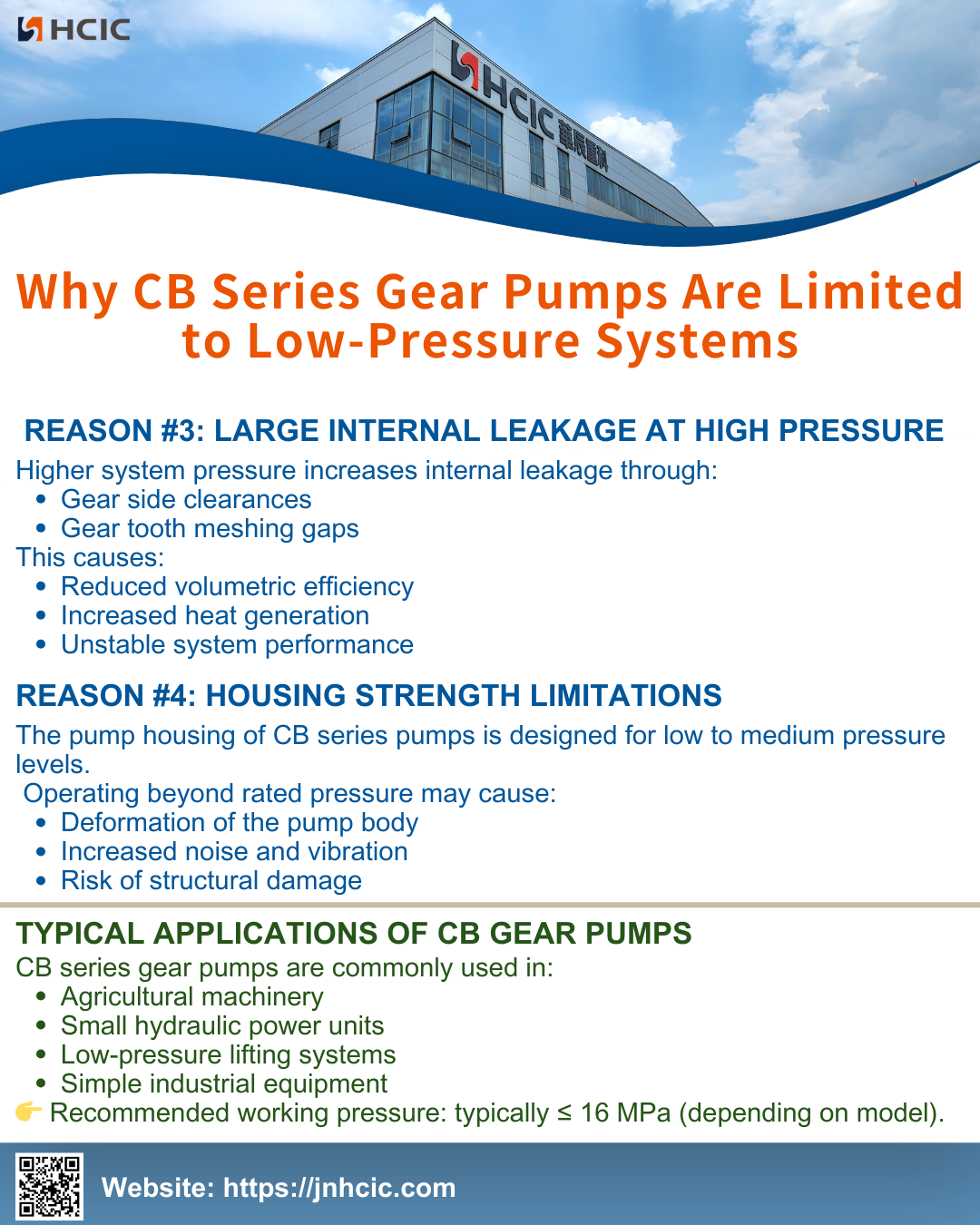

उच्च सिस्टम दबाव आंतरिक रिसाव को बढ़ाता है:
गियर साइड क्लीयरेंस
गियर टूथ मेशिंग गैप
इसकी वजह से:
वॉल्यूमेट्रिक दक्षता में कमी
गर्मी उत्पादन में वृद्धि
अस्थिर सिस्टम प्रदर्शन
सीबी श्रृंखला पंपों का पंप आवास निम्न से मध्यम दबाव स्तर के लिए डिज़ाइन किया गया है।
रेटेड दबाव से अधिक संचालन के कारण हो सकता है:
पंप बॉडी का विरूपण
शोर और कंपन में वृद्धि
संरचनात्मक क्षति का जोखिम
सीबी श्रृंखला गियर पंप आमतौर पर उपयोग किए जाते हैं:
कृषि यंत्र
छोटी हाइड्रोलिक बिजली इकाइयाँ
कम दबाव उठाने वाली प्रणालियाँ
सरल औद्योगिक उपकरण
अनुशंसित कार्य दबाव: आमतौर पर ≤ 16 एमपीए (मॉडल के आधार पर)।
