एकल-अभिनय वेन पंपों का उपयोग उनके सुचारू प्रवाह आउटपुट और स्थिर संचालन के कारण मध्यम-दबाव हाइड्रोलिक सिस्टम में व्यापक रूप से किया जाता है।
उनके कार्य सिद्धांत को समझने से सिस्टम डिज़ाइन और रखरखाव को अनुकूलित करने में मदद मिलती है।

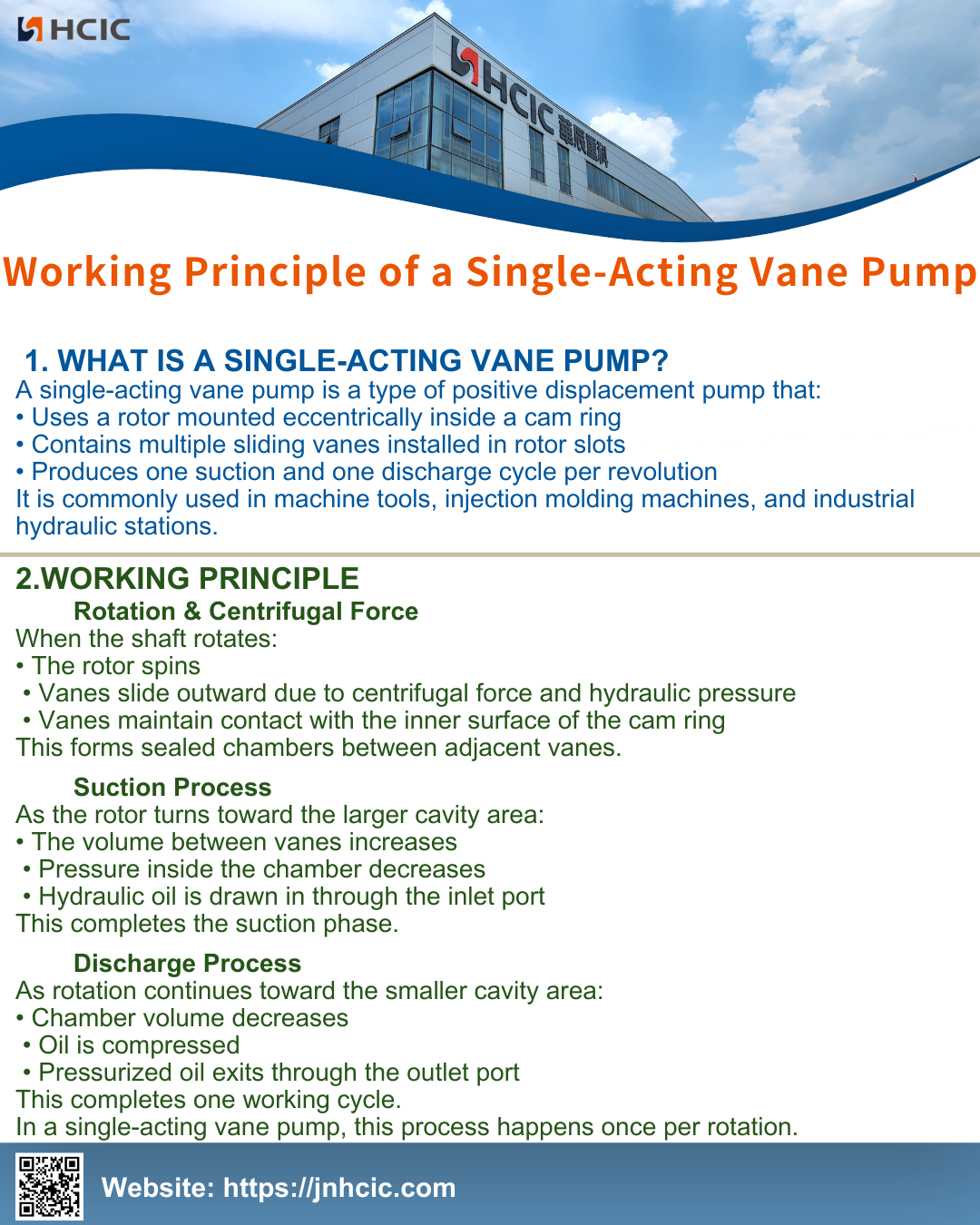

एकल-अभिनय वेन पंप एक प्रकार का सकारात्मक विस्थापन पंप है जो:
• एक कैम रिंग के अंदर विलक्षण रूप से स्थापित रोटर का उपयोग करता है
• इसमें रोटर स्लॉट में कई स्लाइडिंग वेन स्थापित हैं
• प्रति क्रांति एक सक्शन और एक डिस्चार्ज चक्र उत्पन्न करता है
इसका उपयोग आमतौर पर मशीन टूल्स, इंजेक्शन मोल्डिंग मशीन और औद्योगिक हाइड्रोलिक स्टेशनों में किया जाता है।
जब शाफ्ट घूमता है:
• रोटर घूमता है
• केन्द्रापसारक बल और हाइड्रोलिक दबाव के कारण वैन बाहर की ओर खिसकती हैं
• वेन्स कैम रिंग की आंतरिक सतह के साथ संपर्क बनाए रखते हैं
यह निकटवर्ती फलकों के बीच सीलबंद कक्ष बनाता है।
जैसे ही रोटर बड़े गुहा क्षेत्र की ओर मुड़ता है:
• फलकों के बीच का आयतन बढ़ता है
• चैम्बर के अंदर दबाव कम हो जाता है
• हाइड्रोलिक तेल इनलेट पोर्ट के माध्यम से खींचा जाता है
यह सक्शन चरण पूरा करता है।
चूँकि घूर्णन छोटे गुहा क्षेत्र की ओर जारी रहता है:
• चैम्बर का आयतन कम हो जाता है
• तेल संपीड़ित है
• दबावयुक्त तेल आउटलेट पोर्ट के माध्यम से बाहर निकलता है
इससे एक कार्य चक्र पूरा हो जाता है।
एकल-अभिनय वेन पंप में, यह प्रक्रिया प्रति घूर्णन एक बार होती है।
