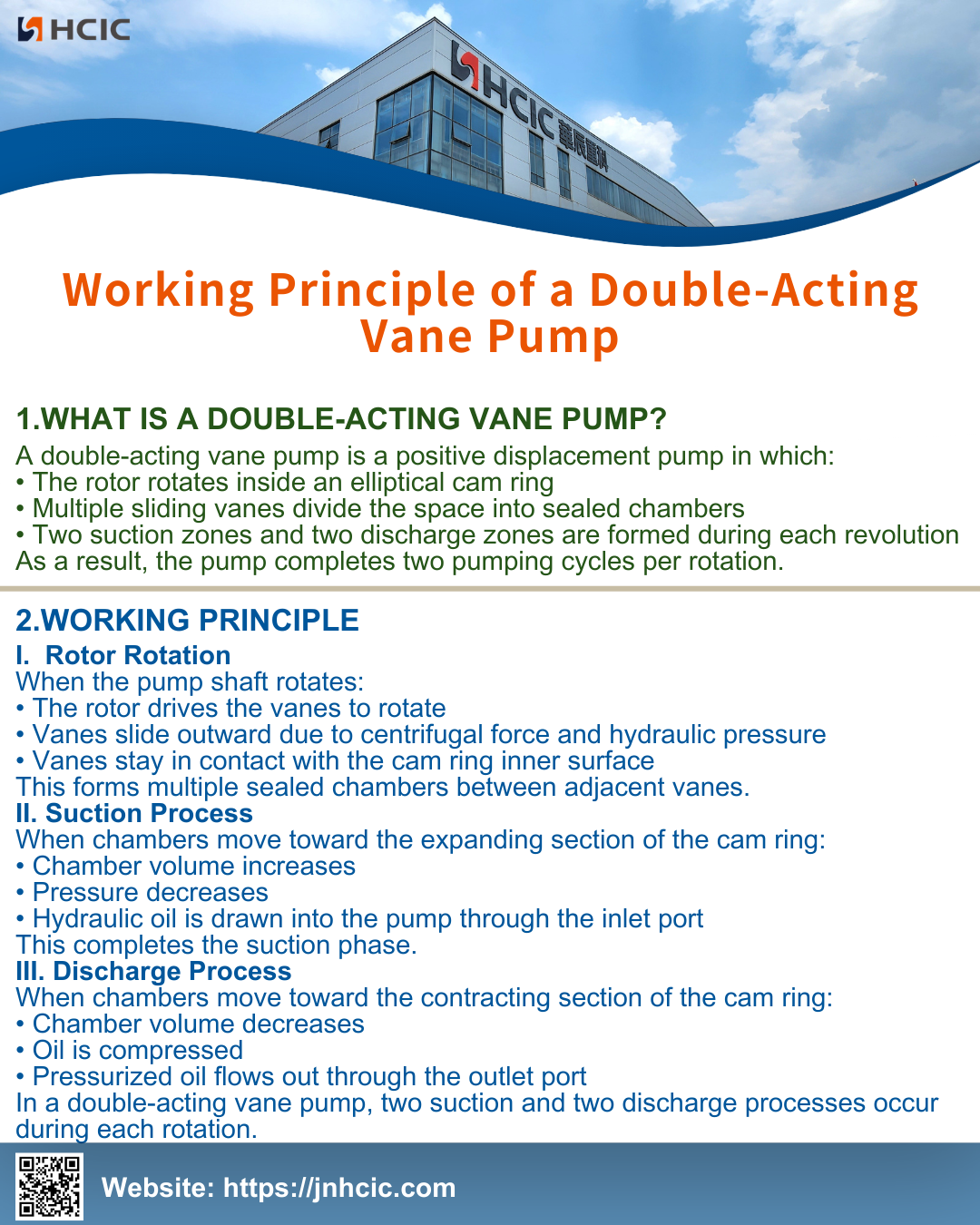

एक डबल-एक्टिंग वेन पंप एक सकारात्मक विस्थापन पंप है जिसमें:
• रोटर एक अण्डाकार कैम रिंग के अंदर घूमता है
• एकाधिक स्लाइडिंग वेन अंतरिक्ष को सीलबंद कक्षों में विभाजित करते हैं
• प्रत्येक क्रांति के दौरान दो सक्शन जोन और दो डिस्चार्ज जोन बनते हैं
परिणामस्वरूप, पंप प्रति रोटेशन दो पंपिंग चक्र पूरा करता है।
जब पंप शाफ्ट घूमता है:
• रोटर वेन्स को घुमाने के लिए प्रेरित करता है
• केन्द्रापसारक बल और हाइड्रोलिक दबाव के कारण वैन बाहर की ओर खिसकती हैं
• वेन्स कैम रिंग की भीतरी सतह के संपर्क में रहते हैं
यह निकटवर्ती फलकों के बीच अनेक सीलबंद कक्ष बनाता है।
जब चैम्बर कैम रिंग के विस्तारित भाग की ओर बढ़ते हैं:
• चैम्बर की मात्रा बढ़ जाती है
• दबाव कम हो जाता है
• हाइड्रोलिक तेल इनलेट पोर्ट के माध्यम से पंप में खींचा जाता है
यह सक्शन चरण पूरा करता है।
जब चैम्बर कैम रिंग के संकुचन अनुभाग की ओर बढ़ते हैं:
• चैम्बर का आयतन कम हो जाता है
• तेल संपीड़ित है
• दबावयुक्त तेल आउटलेट पोर्ट से बाहर बहता है
एक डबल-एक्टिंग वेन पंप में, प्रत्येक रोटेशन के दौरान दो सक्शन और दो डिस्चार्ज प्रक्रियाएं होती हैं।
