हाइड्रोलिक सिलिंडरों का वर्गीकरण

2021-09-30
का वर्गीकरणहाइड्रोलिक सिलेंडर

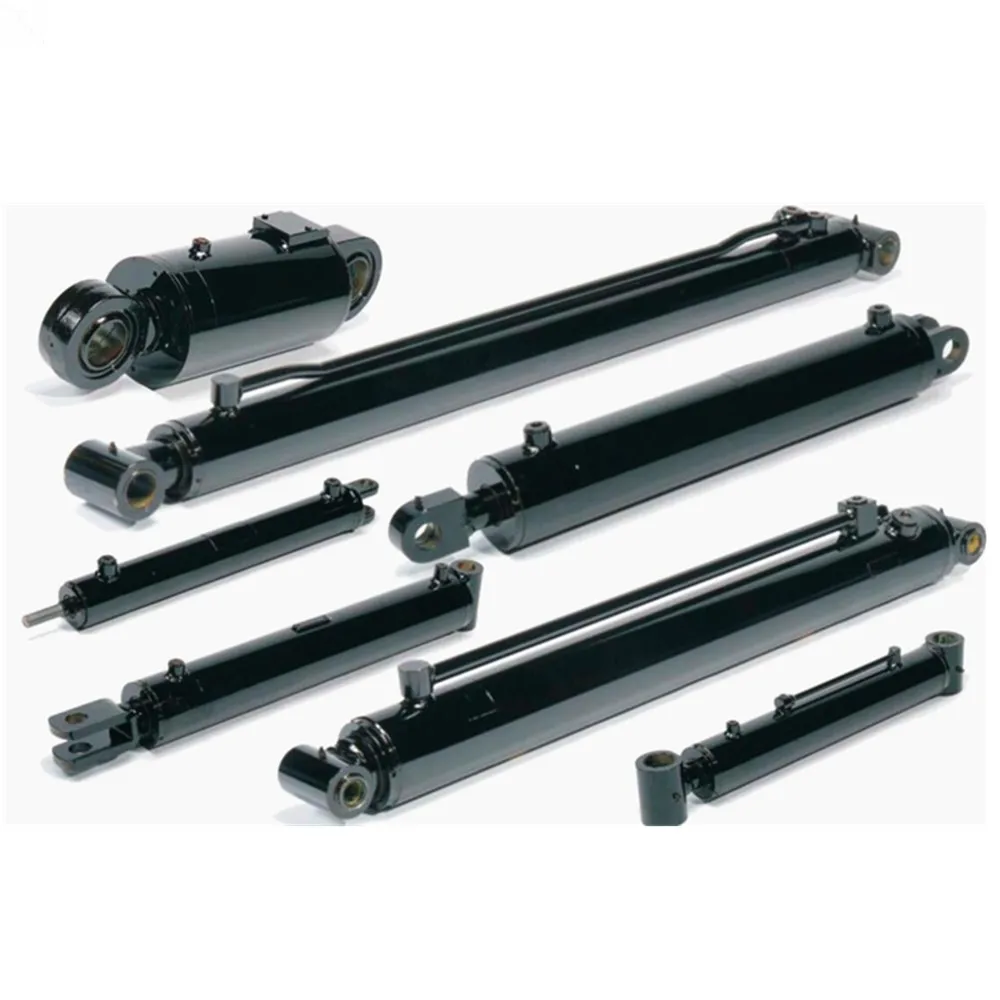

हाइड्रोलिक सिलेंडर एक हाइड्रोलिक एक्ट्यूएटर है जो हाइड्रोलिक ऊर्जा को यांत्रिक ऊर्जा में परिवर्तित करता है और रैखिक पारस्परिक गति करता है। इसकी एक सरल संरचना और विश्वसनीय कार्य है। जब इसका उपयोग पारस्परिक गति को प्राप्त करने के लिए किया जाता है, तो मंदी उपकरण को समाप्त किया जा सकता है, और कोई संचरण अंतराल नहीं होता है, और गति स्थिर होती है। इसलिए, यह व्यापक रूप से विभिन्न यांत्रिक हाइड्रोलिक सिस्टम में उपयोग किया जाता है। हाइड्रोलिक सिलेंडर का आउटपुट बल पिस्टन के प्रभावी क्षेत्र और उसके दोनों पक्षों के बीच दबाव अंतर के समानुपाती होता है; हाइड्रोलिक सिलेंडर मूल रूप से एक सिलेंडर बैरल और एक सिलेंडर हेड, एक पिस्टन और एक पिस्टन रॉड, एक सीलिंग डिवाइस, एक बफर डिवाइस और एक एग्जॉस्ट डिवाइस से बना होता है। बफर डिवाइस और एग्जॉस्ट डिवाइस विशिष्ट एप्लिकेशन पर निर्भर करते हैं, और अन्य डिवाइस अपरिहार्य हैं।
का वर्गीकरणहाइड्रोलिक सिलेंडर:

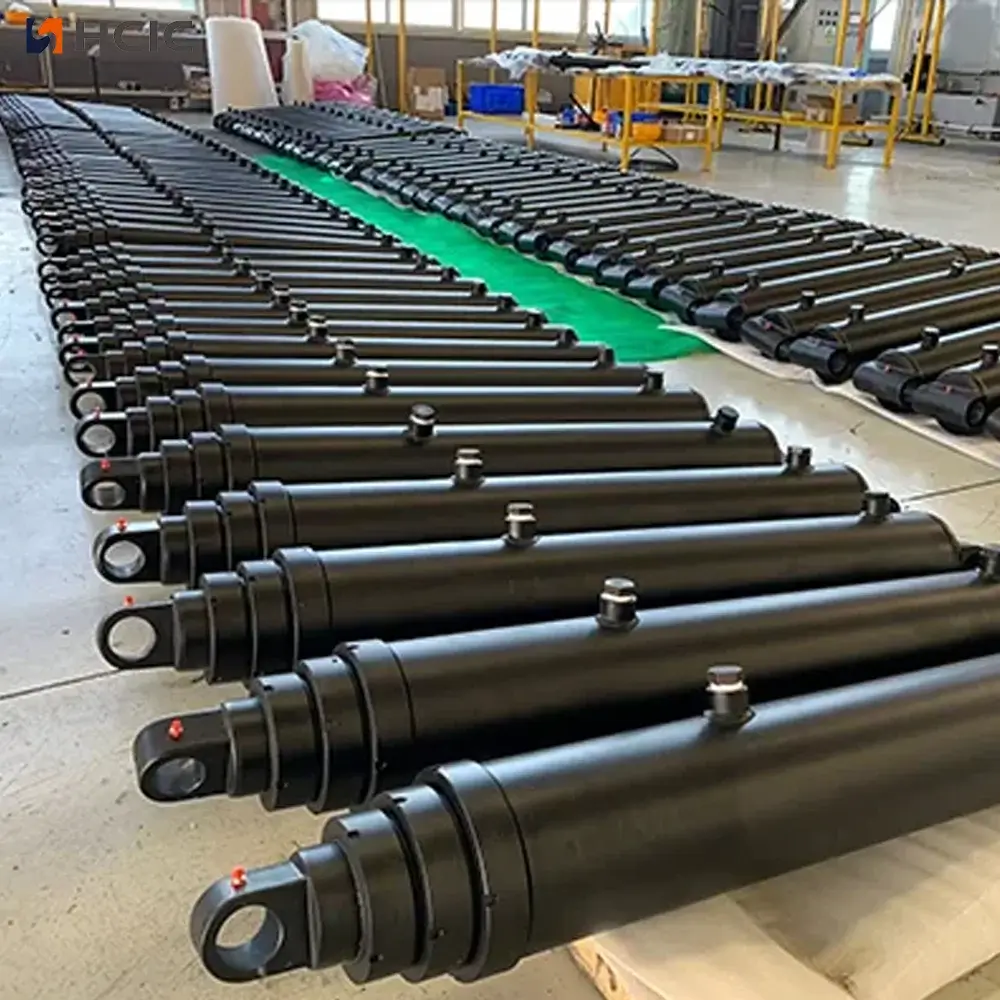

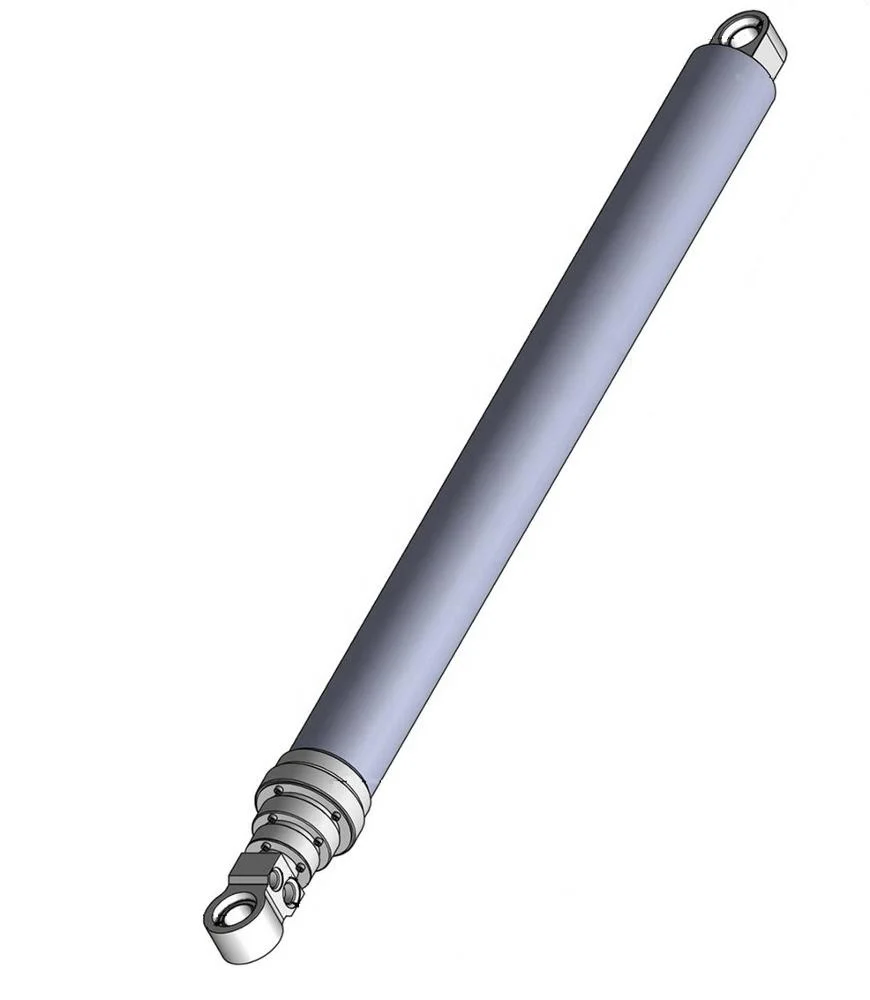

हाइड्रोलिक सिलेंडर के विभिन्न संरचनात्मक रूप हैं, और कई वर्गीकरण विधियां हैं: आंदोलन मोड के अनुसार, इसे रैखिक पारस्परिक आंदोलन और रोटरी स्विंग प्रकार में विभाजित किया जा सकता है; हाइड्रोलिक दबाव की कार्रवाई के अनुसार, इसे सिंगल-एक्टिंग और डबल-एक्टिंग में विभाजित किया जा सकता है; संरचना के अनुसार प्रपत्र को पिस्टन प्रकार, सवार प्रकार, बहु-चरण दूरबीन आस्तीन प्रकार, रैक और पिनियन प्रकार, आदि में विभाजित किया जा सकता है; स्थापना प्रपत्र के अनुसार टाई रॉड, झुमके, पैर, काज शाफ्ट, आदि में विभाजित किया जा सकता है।

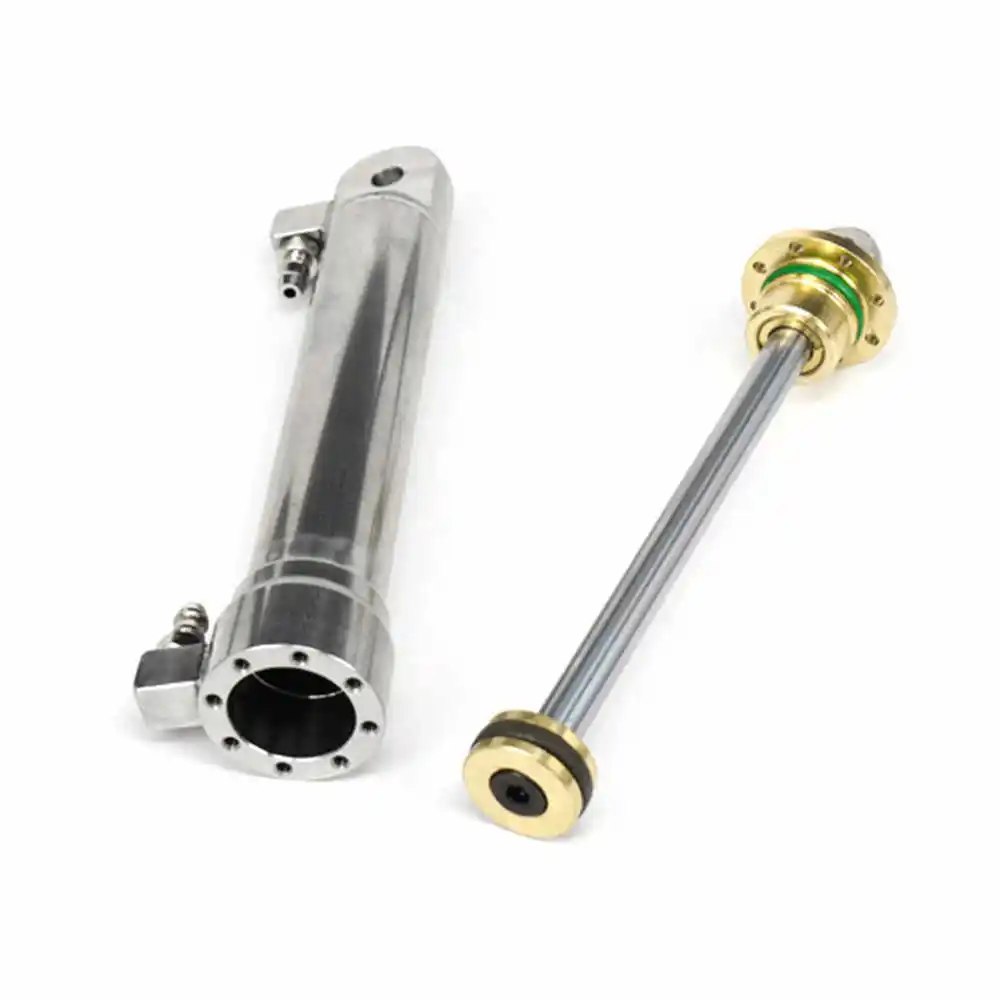

1. पिस्टन प्रकार
सिंगल पिस्टन रॉड हाइड्रोलिक सिलेंडर में केवल एक छोर पर पिस्टन रॉड होता है। इनलेट और आउटलेट पोर्ट ए और बी दोनों सिरों पर दो-तरफा गति प्राप्त करने के लिए दबाव तेल या रिटर्न ऑयल पास कर सकते हैं, इसलिए इसे डबल-एक्टिंग सिलेंडर कहा जाता है।
पिस्टन केवल एक दिशा में आगे बढ़ सकता है, और विपरीत दिशा में इसकी गति को बाहरी बल द्वारा पूरा करने की आवश्यकता होती है। लेकिन इसका स्ट्रोक आमतौर पर पिस्टन के स्ट्रोक से बड़ा होता हैहाइड्रोलिक सिलेंडर.
पिस्टन हाइड्रोलिक सिलेंडर को सिंगल रॉड टाइप और डबल रॉड टाइप में विभाजित किया जा सकता है। इसकी फिक्सिंग विधि सिलेंडर बॉडी और पिस्टन रॉड द्वारा तय की जाती है। हाइड्रोलिक दबाव की क्रिया के अनुसार सिंगल-एक्टिंग और डबल-एक्टिंग प्रकार हैं। एकल-अभिनय हाइड्रोलिक सिलेंडर में, दबाव तेल केवल हाइड्रोलिक सिलेंडर की एक गुहा को आपूर्ति की जाती है, और सिलेंडर हाइड्रोलिक दबाव द्वारा एक दिशा में आगे बढ़ सकता है, और विपरीत दिशा में आंदोलन बाहरी बल (जैसे वसंत) द्वारा महसूस किया जाता है बल, मृत वजन या बाहरी भार, आदि); हाइड्रोलिक सिलेंडर में दो दिशाओं में पिस्टन की गति दो कक्षों में वैकल्पिक तेल के माध्यम से हाइड्रोलिक दबाव की क्रिया से पूरी होती है।
2. सवार प्रकार
(1) सवार हाइड्रोलिक सिलेंडर एक एकल-अभिनय हाइड्रोलिक सिलेंडर है, जो केवल हाइड्रोलिक दबाव से एक दिशा में आगे बढ़ सकता है, और सवार का रिटर्न स्ट्रोक अन्य बाहरी बलों या सवार के वजन पर निर्भर करता है;
(2) सवार केवल सिलेंडर लाइनर से संपर्क किए बिना सिलेंडर लाइनर द्वारा समर्थित है, ताकि सिलेंडर लाइनर को संसाधित करना बहुत आसान हो, इसलिए यह लंबे स्ट्रोक के लिए उपयुक्त हैहाइड्रोलिक सिलेंडर;
(3) सवार हमेशा ऑपरेशन के दौरान संकुचित होता है, इसलिए इसमें पर्याप्त कठोरता होनी चाहिए;
(4) प्लंजर का वजन अक्सर बड़ा होता है, और क्षैतिज रूप से रखे जाने पर अपने स्वयं के वजन के कारण शिथिल होना आसान होता है, जिससे सील और गाइड का एकतरफा घिसाव होता है, इसलिए इसका ऊर्ध्वाधर उपयोग अधिक फायदेमंद होता है।
3. स्विंग प्रकार
स्विंग हाइड्रोलिक सिलेंडर एक कार्यकारी तत्व है जो टॉर्क को आउटपुट करता है और पारस्परिक गति का एहसास करता है। सिंगल वेन, डबल वेन और स्पाइरल स्विंग जैसे कई रूप हैं। ब्लेड प्रकार: स्टेटर ब्लॉक सिलेंडर पर तय होता है, और ब्लेड और रोटर एक साथ जुड़े होते हैं। तेल इनलेट दिशा के अनुसार, ब्लेड रोटर को आगे और पीछे घुमाने के लिए प्रेरित करेगा। सर्पिल स्विंग प्रकार एकल सर्पिल स्विंग और डबल सर्पिल में बांटा गया है। अब डबल सर्पिल अधिक सामान्यतः उपयोग किया जाता है। दो सर्पिल सहायक ड्रॉप में पिस्टन की रैखिक गतिहाइड्रोलिक सिलेंडररैखिक गति और घूर्णन गति की एक यौगिक गति में परिवर्तित हो जाता है, जिससे स्विंग गति प्राप्त होती है।
