सीखो कैसेहाइड्रोलिक सिलेंडरकाम करें, प्रमुख डिज़ाइनों का पता लगाएं, और अपने सिस्टम के लिए सही समाधान ढूंढें
हाइड्रोलिक सिलेंडर, जिन्हें 'हाइड्रोलिक रैम' भी कहा जाता है, दबाव वाले हाइड्रोलिक तरल पदार्थ, आमतौर पर हाइड्रोलिक तेल से शक्ति प्राप्त करते हैं। वे एक सिलेंडर बैरल से बने होते हैं, जिसके अंदर पिस्टन रॉड से जुड़ा एक पिस्टन आगे और पीछे चलता है। बैरल दोनों सिरों पर बंद है: एक सिरा सिलेंडर का निचला हिस्सा है (जिसे कैप एंड भी कहा जाता है), और दूसरा सिलेंडर हेड है, जहां पिस्टन रॉड निकलती है। पिस्टन में स्लाइडिंग रिंग और सील होते हैं, और यह सिलेंडर के आंतरिक भाग को दो कक्षों में विभाजित करता है - निचला (कैप एंड) कक्ष और पिस्टन रॉड साइड (रॉड एंड) कक्ष। हाइड्रोलिक दबाव रैखिक कार्य और गति उत्पन्न करने के लिए पिस्टन पर कार्य करता है।
फ्लैंज, ट्रनियन और/या क्लीविस सिलेंडर बॉडी से जुड़े होते हैं। पिस्टन रॉड में हाइड्रोलिक सिलेंडर को उस वस्तु या मशीन घटक से जोड़ने के लिए माउंटिंग पार्ट्स भी होते हैं जिन्हें वह धक्का देता है।
हाइड्रोलिक सिलेंडर एक्चुएटर, या 'मोटर' है, जो हाइड्रोलिक सिस्टम का हिस्सा है - जिसे कभी-कभी 'मांसपेशियां' भी कहा जाता है - जो भारी भार को उठाना, कम करना, हिलाना या 'लॉक' करना आसान बनाता है। सिस्टम का 'जनरेटर' हिस्सा हाइड्रोलिक पंप है, जो पिस्टन रॉड को ऊपर की ओर ले जाने के लिए सिलेंडर के निचले हिस्से में तेल का एक निश्चित या विनियमित प्रवाह भेजता है। पिस्टन दूसरे कक्ष में हाइड्रोलिक तेल को वापस जलाशय में धकेलता है। यदि हम मानते हैं कि पिस्टन रॉड कक्ष में तेल का दबाव लगभग शून्य है, तो पिस्टन रॉड पर बल हाइड्रोलिक सिलेंडर में दबाव को पिस्टन क्षेत्र (एफ = पीए) से गुणा करने के बराबर है।
जब तेल को पिस्टन रॉड साइड चैम्बर में पंप किया जाता है तो पिस्टन नीचे की ओर बढ़ता है, और पिस्टन क्षेत्र से हाइड्रोलिक तेल बिना दबाव के वापस जलाशय में प्रवाहित होता है। पिस्टन रॉड क्षेत्र कक्ष में दबाव (पुल फोर्स) को (पिस्टन क्षेत्र - पिस्टन रॉड क्षेत्र) से विभाजित किया जाता है।
'हाइड्रोलिक जैक' या 'एक्चुएटर्स' के रूप में भी जाना जाता है, हाइड्रोलिक सिलेंडर द्रव शक्ति को यांत्रिक ऊर्जा में बदल देते हैं। हाइड्रोलिक मोटरों के विपरीत, जो रोटरी गति उत्पन्न करती हैं, हाइड्रोलिक सिलेंडर रैखिक (अनुवादात्मक) गति करते हैं - इसलिए उन्हें "रैखिक मोटर" भी कहा जाता है।
उच्च दबाव पर उपयोग किए जाने वाले हाइड्रोलिक सिलेंडर बड़ी ताकत और सटीक गति उत्पन्न करते हैं। इसीलिए वे स्टील जैसी मजबूत सामग्रियों से बने होते हैं, जो शामिल बड़ी ताकतों का सामना कर सकते हैं।
उद्योग में हाइड्रोलिक सिलेंडर निर्माण के दो मुख्य प्रकार उपयोग किए जाते हैं: टाई रॉड और वेल्डेड बॉडी सिलेंडर। अन्य सामान्य सिलेंडर डिज़ाइनों में टेलीस्कोपिक, प्लंजर, डिफरेंशियल, री-फ़ेज़िंग, सिंगल-एक्टिंग और डबल-एक्टिंग हाइड्रोलिक सिलेंडर शामिल हैं।
अधिकांश हाइड्रोलिक सिलेंडर डबल-एक्टिंग होते हैं: दोनों दिशाओं में गति की अनुमति देने के लिए पिस्टन के दोनों ओर दबावयुक्त तेल लगाया जा सकता है। एकल-अभिनय सिलेंडर का उपयोग कभी-कभी तब किया जाता है जब लोड के भार का उपयोग सिलेंडर को उसकी बंद स्थिति में वापस लाने के लिए किया जाता है।
दो अलग-अलग बिंदुओं के बीच बल स्थानांतरित करते समय हाइड्रोलिक सिलेंडर डिजाइन और संरचना में अधिक लचीलापन प्रदान करते हैं। विभिन्न आकारों के सिलेंडर एक ऐसी प्रणाली बनाना संभव बनाते हैं जो वजन खींच सकती है, धकेल सकती है और उठा सकती है। मोड़ और कोनों को सिस्टम डिज़ाइन में शामिल किया जा सकता है, जो जगह की कमी होने पर उपयोगी है।
हालाँकि, हाइड्रोलिक सिलेंडरों का उपयोग केवल रैखिक धक्का देने और खींचने के लिए किया जाना चाहिए। कोई भी झुकने वाला क्षण या साइड लोड पिस्टन रॉड या सिलेंडर पर स्थानांतरित नहीं किया जाना चाहिए। इस कारण से, एक सिलेंडर को आदर्श रूप से गोलाकार बॉल बेयरिंग के साथ एकल कुंडा का उपयोग करके जोड़ा जाना चाहिए। यह सिलेंडर को अपने और उसके द्वारा दबाए जा रहे भार के बीच किसी भी गलत संरेखण के लिए चलने और समायोजित करने की अनुमति देता है।
हाइड्रोलिक सिलेंडर की कुल लंबाई स्ट्रोक, पिस्टन की मोटाई, नीचे और सिर की मोटाई और कनेक्शन की लंबाई का योग है। अक्सर यह लंबाई मशीन में फिट नहीं बैठती। ऐसे मामलों में, पिस्टन रॉड का उपयोग पिस्टन बैरल के रूप में भी किया जाता है, और एक दूसरा पिस्टन रॉड जोड़ा जाता है।
इन्हें टेलीस्कोपिक हाइड्रोलिक सिलेंडर कहा जाता है। यदि एक सामान्य रॉड सिलेंडर एकल चरण है, तो टेलीस्कोपिक सिलेंडर 2, 3, 4, 5 या यहां तक कि 6 चरणों वाली बहु-चरण इकाइयां हैं। सामान्य तौर पर, टेलीस्कोपिक हाइड्रोलिक सिलेंडर सामान्य सिलेंडर की तुलना में बहुत अधिक महंगे होते हैं। अधिकांश टेलीस्कोपिक सिलेंडर एकल-अभिनय (केवल-पुश) होते हैं। डबल-एक्टिंग टेलीस्कोपिक सिलेंडरों को विशेष रूप से डिजाइन और निर्मित किया जाना चाहिए। आप नीचे "सिलेंडर कैसे काम करते हैं" अनुभाग में अधिक तकनीकी जानकारी पा सकते हैं।

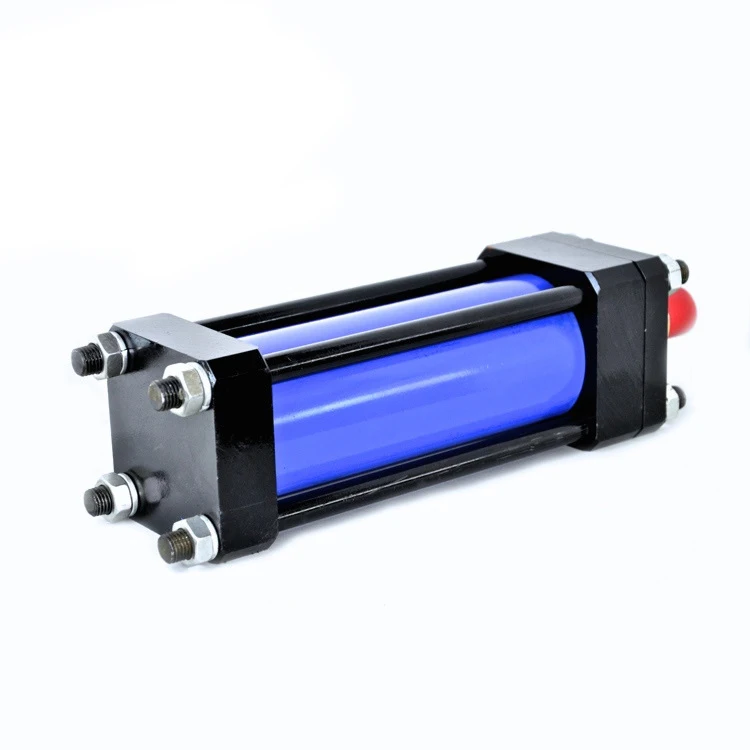

टाई रॉड स्टाइल हाइड्रोलिक सिलेंडर सिलेंडर बैरल के दो अंत कैप को पकड़ने के लिए उच्च शक्ति वाले थ्रेडेड स्टील रॉड का उपयोग करते हैं। यह निर्माण विधि औद्योगिक कारखाने के अनुप्रयोगों में सबसे अधिक देखी जाती है। छोटे बोर सिलेंडर में आमतौर पर 4 टाई रॉड होते हैं, जबकि बड़े बोर सिलेंडर में उत्पादित भारी ताकतों के तहत अंतिम कैप को जगह पर रखने के लिए 16 या 20 टाई रॉड की आवश्यकता हो सकती है।
नेशनल फ्लूइड पावर एसोसिएशन (एनएफपीए) ने हाइड्रोलिक टाई रॉड सिलेंडर के आयामों को मानकीकृत किया है। इसका मतलब है कि विभिन्न निर्माताओं के सिलेंडरों को एक ही माउंटिंग में आपस में बदला जा सकता है। टाई रॉड स्टाइल सिलेंडरों को सेवा और मरम्मत के लिए पूरी तरह से अलग किया जा सकता है।
हम आपके विशिष्ट एप्लिकेशन, आवश्यकताओं और ऑपरेटिंग मापदंडों को पूरा करने के लिए आपको टाई रॉड हाइड्रोलिक सिलेंडर सहित मानक और कस्टम-निर्मित हाइड्रोलिक सिलेंडर प्रदान कर सकते हैं। बस हमारा बेस्पोक सिलेंडर डिज़ाइन फॉर्म भरें, और हमारा एक हाइड्रोलिक इंजीनियर तुरंत आपसे संपर्क करेगा।

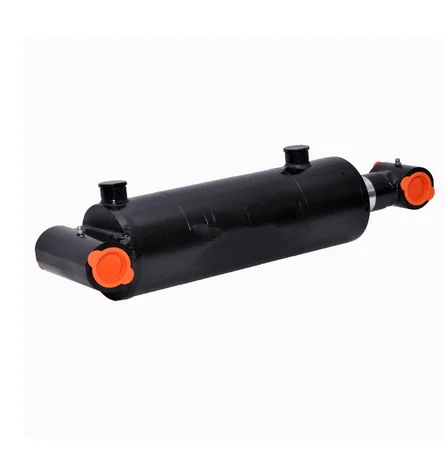

वेल्डेड बॉडी हाइड्रोलिक सिलेंडर में कोई टाई रॉड नहीं होती है। बैरल को सीधे अंतिम कैप पर वेल्ड किया जाता है; बंदरगाहों को बैरल से वेल्ड किया जाता है; और सामने की छड़ ग्रंथि को आमतौर पर सिलेंडर बैरल में पिरोया जाता है या बोल्ट किया जाता है। यह सेवा के लिए पिस्टन रॉड असेंबली और रॉड सील को हटाने की अनुमति देता है।
टाई रॉड स्टाइल सिलेंडरों की तुलना में वेल्डेड बॉडी सिलेंडरों के कई फायदे हैं: उनका शरीर संकरा होता है और अक्सर कुल लंबाई कम होती है, जिससे वे मशीनरी के तंग स्थानों में बेहतर फिट होते हैं। उच्च दबाव और लंबे स्ट्रोक पर टाई रॉड खिंचाव के कारण वेल्डेड सिलेंडर विफल नहीं होते हैं। वेल्डेड डिज़ाइन अनुकूलन को भी आसान बनाता है। विशेष सुविधाएँ - जैसे विशेष पोर्ट, कस्टम माउंट और वाल्व मैनिफोल्ड - आसानी से सिलेंडर बॉडी में जोड़े जा सकते हैं। वेल्डेड सिलेंडरों की चिकनी बाहरी बॉडी मल्टी-स्टेज टेलीस्कोपिक सिलेंडरों को डिजाइन करना भी संभव बनाती है।
वेल्डेड बॉडी हाइड्रोलिक सिलेंडर का व्यापक रूप से मोबाइल हाइड्रोलिक उपकरण बाजार में उपयोग किया जाता है, जैसे निर्माण उपकरण (खुदाई और बुलडोजर सहित) और सामग्री हैंडलिंग उपकरण (फोर्क लिफ्ट ट्रक और टेल लिफ्ट गेट)। इनका उपयोग भारी उद्योग में भी किया जाता है, जैसे क्रेन, तेल रिग और जमीन के ऊपर खनन में बड़े ऑफ-रोड वाहन।
