हाइड्रोलिक सिलेंडर का नाममात्र दबाव मनमाने ढंग से सेट नहीं किया जाता है। इसकी व्यापक गणना सिलेंडर बैरल सामग्री की उपज ताकत, दीवार की मोटाई संरचना और सील की असर सीमा के आधार पर की जाती है। मानक सामान्य मॉडल का नाममात्र दबाव मूल डिज़ाइन मान के रूप में 16MPa लेता है।
यह पैरामीटर साधारण कार्बन स्टील सिलेंडर बैरल, मानक पॉलीयुरेथेन सील और पारंपरिक गाइड संरचनाओं की सुरक्षित असर सीमा से मेल खाता है, और निर्माण मशीनरी और ट्रेलर हाइड्रोलिक सिस्टम के लिए सबसे आम चयन मानक के रूप में भी कार्य करता है। वास्तविक संचालन में, तात्कालिक प्रभाव दबाव को नाममात्र दबाव से अधिक होने की अनुमति दी जाती है, जबकि दीर्घकालिक निरंतर कामकाजी दबाव रेटेड मूल्य के 85% से अधिक नहीं होना चाहिए। आंतरिक रिसाव, त्वरित सील उम्र बढ़ने और सिलेंडर बैरल विरूपण से बचने के लिए यह मुख्य डिजाइन सिद्धांत है।
लंबे समय तक ओवर-रेटेड दबाव की स्थिति के तहत, सिलेंडर बैरल की आंतरिक दीवार मामूली लोचदार विरूपण उत्पन्न करेगी, और गाइड आस्तीन और पिस्टन रॉड के बीच मिलान अंतर बदल जाएगा, जिससे 0.02-0.03 मिमी की मूल सटीक सहनशीलता को नुकसान होगा।
गैप बढ़ने के साथ, हाइड्रोलिक तेल का पार्श्व प्रवाह तेज हो जाता है और पिस्टन रिंग असमान बल सहन करती है, जिससे धीरे-धीरे आंशिक घिसाव होता है। बाद के चरण में, आंतरिक रिसाव, अपर्याप्त भारोत्तोलन बल और तेजी से लोड निपटान जैसे सामान्य दोष होंगे, जो ऑन-साइट उपकरणों में लगातार हाइड्रोलिक विफलताओं का प्रमुख कारण भी हैं।
सील सामग्री डिज़ाइन के लिए 20℃-30℃ का परिवेश तापमान इष्टतम मिलान सीमा है। पॉलीयुरेथेन और नाइट्राइल रबर सील कठोरता, लोचदार संपीड़न और तेल प्रतिरोध में मानक मान बनाए रखते हैं।
इस स्थिति के तहत, सीलिंग लिप सिलेंडर की दीवार के साथ समान रूप से फिट बैठता है और निरंतर प्रीलोड रखता है, जिससे असामान्य टूट-फूट और विरूपण के बिना लंबे समय तक स्थिर तेल सीलिंग प्रदर्शन बना रहता है।

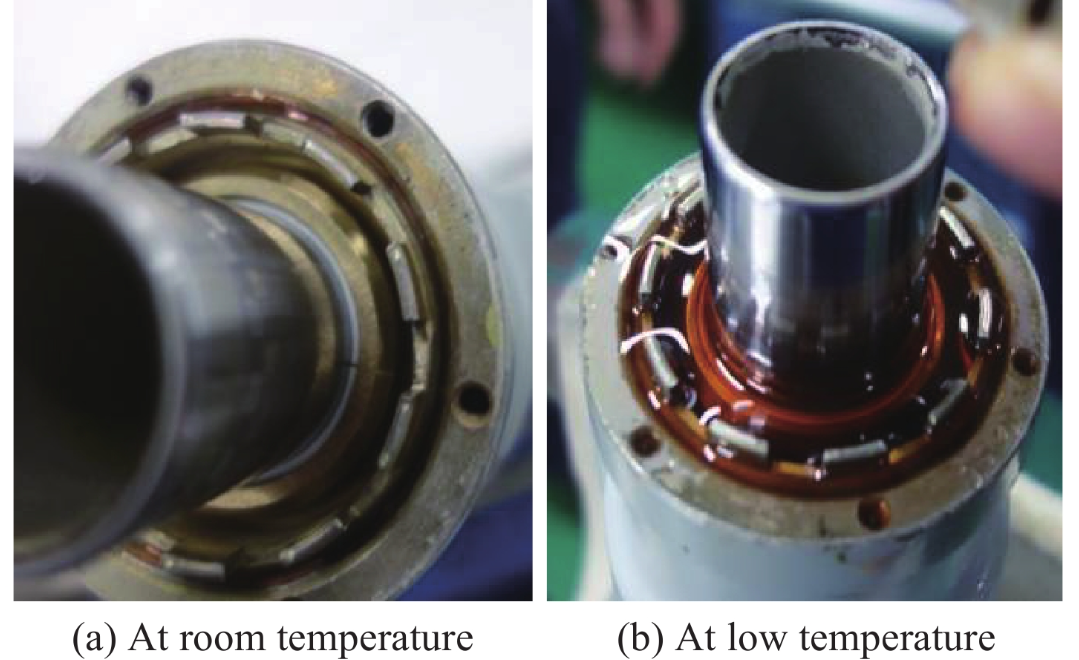

जब तापमान -15℃ से नीचे चला जाता है, तो सीलिंग सामग्री की आणविक गतिविधि उच्च कठोरता और कम कठोरता के साथ कम हो जाती है। सीलिंग लिप की फिटिंग का लचीलापन ख़राब हो जाता है और अनुकूल रूप से छोटे अंतराल की भरपाई नहीं कर पाता है, जो कम तापमान के रिसाव का मुख्य कारण है।
40℃ से ऊपर लंबे समय तक संचालन से हाइड्रोलिक तेल ऑक्सीकरण में तेजी आएगी और कोलाइडल अशुद्धियाँ पैदा होंगी। इस बीच, सीलें कम लोच के साथ तेजी से पुरानी और कठोर हो जाती हैं, जिससे धीरे-धीरे लगातार मामूली रिसाव होता है और समग्र परिचालन स्थिरता प्रभावित होती है।

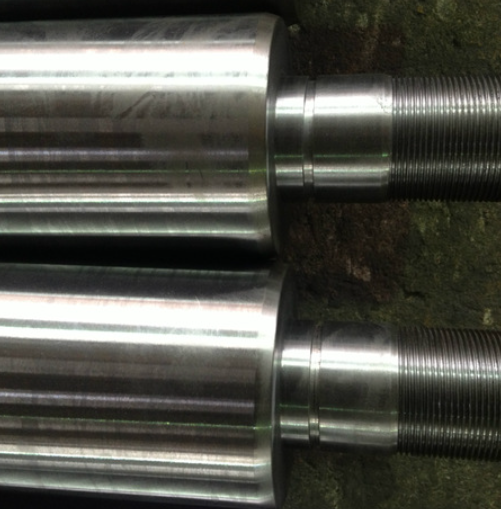

पिस्टन रॉड पर हार्ड क्रोम इलेक्ट्रोप्लेटिंग एक मानक उद्योग सुरक्षा प्रक्रिया है। औपचारिक रूप से बड़े पैमाने पर उत्पादित उत्पादों के लिए, चढ़ाना की मोटाई 0.08 मिमी-0.12 मिमी के भीतर सख्ती से नियंत्रित की जाती है।
बहुत पतली परत रेत के घर्षण और संक्षारण के लिए पर्याप्त प्रतिरोध प्रदान करने में विफल रहती है, जिसके परिणामस्वरूप बाहरी कामकाजी परिस्थितियों में थोड़े समय में खरोंच और जंग के धब्बे दिखाई देते हैं। अत्यधिक मोटी प्लेटिंग से आंतरिक सतह पर तनाव बढ़ जाएगा और छीलने, सतह की चिकनाई को नुकसान पहुंचाने और सील के घिसाव में तेजी आएगी।
तैयार पिस्टन छड़ों की सतह का खुरदरापन Ra0.2-Ra0.4μm पर नियंत्रित किया जाता है। यह परिशुद्धता कम-घर्षण दूरबीन आंदोलन की मांग को पूरा करती है और सतह पर सूक्ष्म गड़गड़ाहट के कारण सीलिंग लिप को खरोंचने से बचाती है।
अत्यधिक उच्च खुरदरापन सूक्ष्म उभारों द्वारा लगातार सील को घिसता रहेगा; जबकि अत्यधिक चिकनी सतह तेल भंडारण क्षमता को कम कर देती है और स्थिर तेल फिल्म बनाना कठिन बना देती है, जिससे शुष्क घर्षण का खतरा बढ़ जाता है और सीलिंग घटकों की सेवा जीवन छोटा हो जाता है।

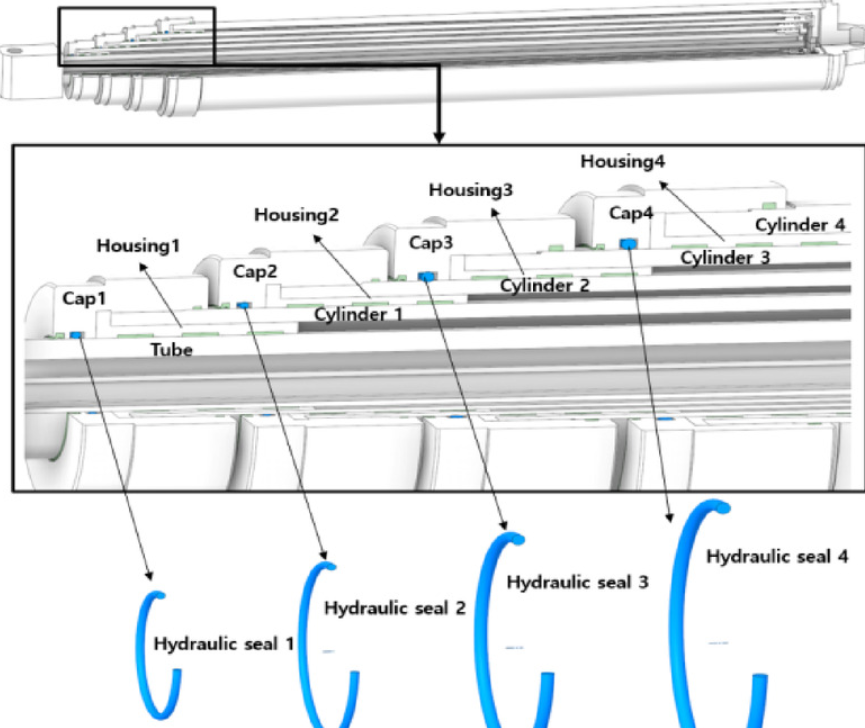

मल्टी-स्टेज हाइड्रोलिक सिलेंडरों में स्ट्रोक, प्रभावी अभिनय क्षेत्र और प्रत्येक चरण के तेल मार्ग व्यास में अंतर्निहित संरचनात्मक अंतर होते हैं। सिंक्रोनस ऑप्टिमाइज़ेशन डिज़ाइन के बिना मॉडल पूर्ण-स्ट्रोक टेलीस्कोपिक ऑपरेशन के दौरान स्थिति विचलन उत्पन्न करेंगे।
मशीनिंग समाक्षीयता, गाइड स्लीव क्लीयरेंस और तेल प्रवाह वितरण तीन मुख्य प्रक्रिया कारक हैं जो मल्टी-स्टेज सिलेंडर की सिंक्रनाइज़ेशन सटीकता निर्धारित करते हैं।

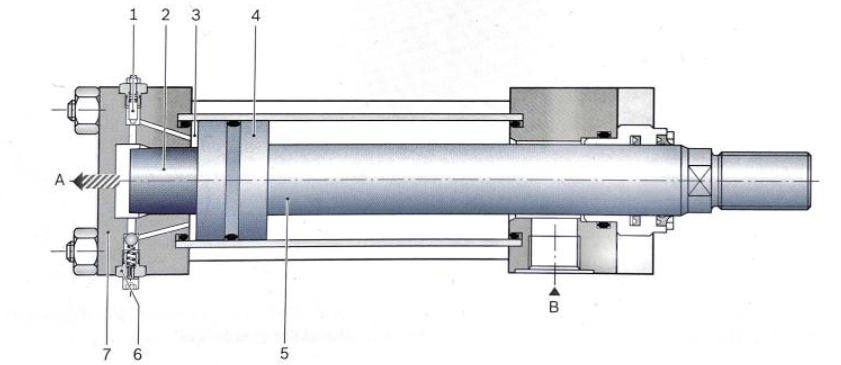

दोनों सिरों पर अंतर्निर्मित बफर थ्रॉटल संरचनाएंहाइड्रोलिक सिलेंडरथ्रॉटल छिद्रों के भिगोने के प्रभाव के माध्यम से स्ट्रोक के अंत में हाइड्रोलिक तेल की प्रवाह दर को कम करें, पिस्टन और अंत कवर के बीच कठोर प्रभाव से बचें।
उचित बफर डिज़ाइन स्टार्ट-स्टॉप प्रभाव को कमजोर करता है, समग्र उपकरण कंपन को कम करता है और वेल्डिंग सीम और माउंटिंग ब्रैकेट की थकान क्षति को कम करता है। यह वाहन पर लगे लिफ्टिंग, बंदरगाह मशीनरी और कृषि हेवी-ड्यूटी उपकरण जैसे उच्च-आवृत्ति स्टार्ट-स्टॉप परिदृश्यों के लिए विशेष रूप से उपयुक्त है।
उद्योग परिशुद्धता असेंबली मानक में, गाइड स्लीव और पिस्टन रॉड के बीच असेंबली क्लीयरेंस को 0.02 मिमी-0.03 मिमी पर स्थिर रूप से नियंत्रित किया जाता है।
तापमान बढ़ने पर थर्मल विस्तार के कारण बहुत छोटा क्लीयरेंस जाम हो जाएगा और टेलीस्कोपिक गति सुचारू नहीं होगी; अत्यधिक निकासी से पिस्टन रॉड का रेडियल कंपन बढ़ जाता है, जिससे संकेन्द्रित विलक्षण भार और एकतरफा घिसाव होता है, जिससे समग्र रखरखाव चक्र छोटा हो जाता है।
सिलेंडर बैरल, एंड कवर, गाइड स्लीव और पिस्टन रॉड की असेंबली समाक्षीयता विनिर्माण और असेंबली में एक प्रमुख नियंत्रण बिंदु है।
अत्यधिक समाक्षीय विचलन वाले हाइड्रोलिक सिलेंडर लंबे समय तक विलक्षण बल के तहत काम करते हैं, जिससे एकतरफा सील पहनने और स्थानीय सिलेंडर दीवार खरोंच की संभावना काफी बढ़ जाती है। यह समान विनिर्देश के उत्पादों के बीच स्पष्ट सेवा जीवन अंतर का एक महत्वपूर्ण तकनीकी कारण भी है।
