एचसीआईसी कस्टम का एक अग्रणी वैश्विक निर्माता हैहाइड्रोलिक सिलेंडरऔर 1998 से बिजली इकाइयों ने आज अपनी नई मल्टी-मिलियन-डॉलर स्वचालित सीएनसी स्काइविंग और रोलर बर्निशिंग (एसआरबी) उत्पादन लाइन की औपचारिक शुरुआत की घोषणा की।
एचसीआईसी की प्राथमिक हाइड्रोलिक विनिर्माण सुविधा में स्थापित, यह उन्नत हेवी-ड्यूटी मशीनिंग इंस्टॉलेशन विशेष रूप से सीमलेस स्टील सिलेंडर बैरल के डीप-होल फिनिशिंग के लिए इंजीनियर किया गया है। सुविधा Ø50 मिमी से Ø400 मिमी (1.97" से 15.75") तक ट्यूब के आंतरिक व्यास और 12 मीटर (39.4 फीट) तक सिंगल-पास कार्य लंबाई को संसाधित कर सकती है, जो खनन, क्रेन, समुद्री, लंबे स्ट्रोक टेलीस्कोपिक और भारी औद्योगिक सिलेंडरों के लिए एचसीआईसी के विनिर्माण बैंडविड्थ को महत्वपूर्ण रूप से बढ़ाती है।
| यंत्र रीति | संयुक्त सिंगल-पास सीएनसी स्किविंग और रोलर बर्निश |
|---|---|
| ट्यूब भीतरी व्यास (बोर) रेंज | Ø50 मिमी से Ø400 मिमी (1.97" से 15.75") |
| अधिकतम सिंगल-पास स्ट्रोक लंबाई | 12,000 मिमी तक (12.0 मीटर / 39.4 फीट) |
| प्राप्त सतह खुरदरापन (आरए) | रा 0.08 से 0.20 माइक्रोमीटर (3.2 से 8.0 माइक्रो इंच) |
| बोर सहनशीलता मानक | ISO H8 / H9 उच्च परिशुद्धता बोर आयामी वर्ग |
| ट्यूब सामग्री क्षमता | St52-3, E355, 27SiMn, 4140, Q355JR मिश्र धातु इस्पात |

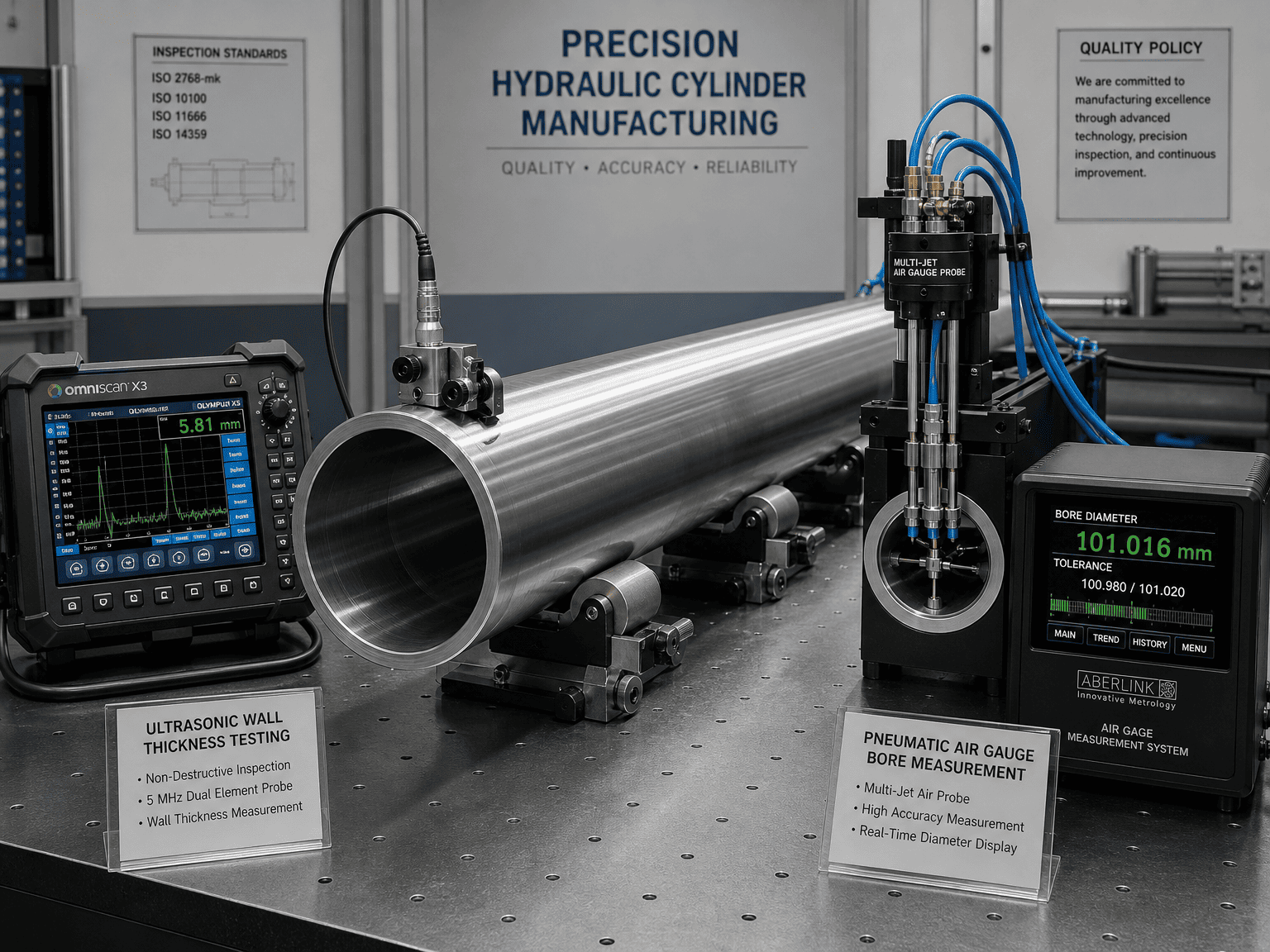

| गुणवत्ता निरीक्षण एकीकरण | इनलाइन अल्ट्रासोनिक मोटाई और मल्टी-प्वाइंट एयर गेज |
दशकों तक,हायड्रॉलिक सिलेंडरविनिर्माण मल्टी-स्टेप रफ बोरिंग के बाद मल्टी-पास अपघर्षक स्टोन ऑनिंग पर निर्भर था। कार्यात्मक होते हुए भी, पारंपरिक सम्मान धीमा है, उच्च उपभोग्य अपशिष्ट उत्पन्न करता है, और सूक्ष्म क्रॉस-हैच सूक्ष्म-खांचे छोड़ सकता है जो इलास्टोमेर सील पहनने में तेजी लाता है।
एचसीआईसी स्वचालित सीएनसी स्काइविंग रोलर बर्निशिंग सिलेंडर लाइन इन अनुक्रमिक संचालन को एकल, उच्च दक्षता वाले निरंतर पास से बदल देती है:

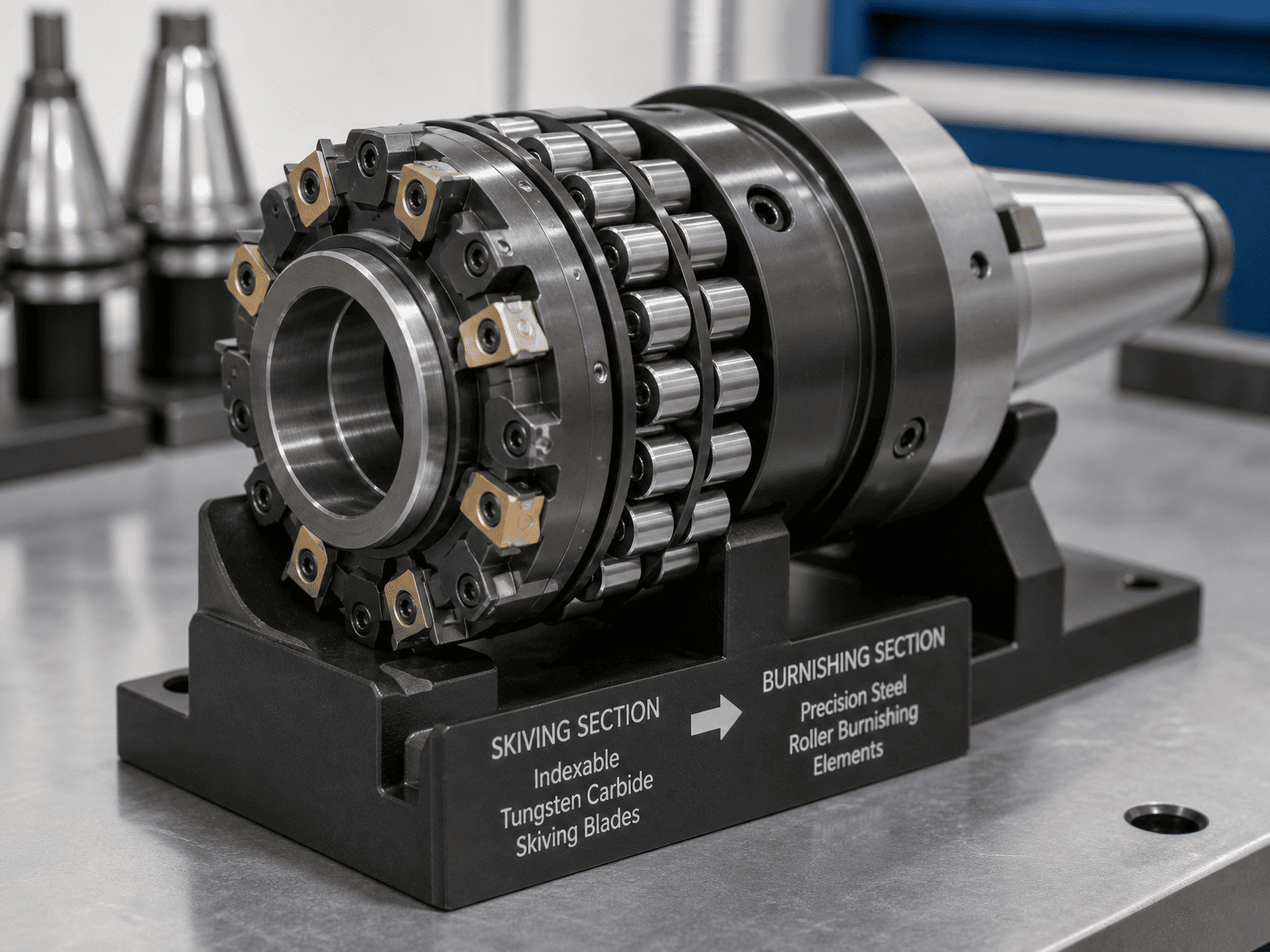

ऑपरेशन के दौरान, उच्च परिशुद्धता वाले कार्बाइड स्किविंग इंसर्ट कच्चे ट्यूब रनआउट और टेपर को हटा देते हैं। कटिंग हेड के ठीक पीछे, कठोर स्टील रोलर्स बोर की दीवार पर तीव्र रेडियल दबाव डालते हैं। यह यांत्रिक प्लास्टिक विरूपण सूक्ष्म धातु की चोटियों को घाटियों में समतल कर देता है, जिससे एक अति-चिकनी, दर्पण जैसी सतह ($Ra \le 0.15\text{ }\mu\text{m}$) बनती है जो नाटकीय रूप से सील घर्षण को कम करती है और सूक्ष्म-घर्षण को रोकती है।
काटने या पीसने की प्रक्रियाओं के विपरीत, जो अवशिष्ट तन्य सतह तनाव उत्पन्न करती है, रोलर बर्निंग आंतरिक ट्यूब की दीवार में गहरे संपीड़ित अवशिष्ट तनाव उत्पन्न करती है। यह कोल्ड वर्क हार्डनिंग सतह की कठोरता को 15% से 30% तक बढ़ा देता है, जिससे भारी चक्रीय भार के तहत उच्च दबाव थकान क्रैकिंग और आंतरिक बैरल फैलाव के प्रतिरोध में काफी वृद्धि होती है।
पारंपरिक डीप-होल बोरिंग और 8-मीटर हेवी-ड्यूटी एक्सकेवेटर या मल्टी-स्टेज टेलीस्कोपिक बैरल की ऑनिंग के लिए अक्सर 4 से 6 घंटे के मशीन चक्र समय की आवश्यकता होती है। स्वचालित सीएनसी एसआरबी लाइन एक ही ट्यूब को 25 मिनट से कम समय में पूरा करती है, जिससे समग्र सिलेंडर बैच विनिर्माण लीड समय सामान्य 6-से-8-सप्ताह के उद्योग मानक से घटकर केवल 3 से 4 सप्ताह रह जाता है।
वैश्विक निर्यात बाजारों में शून्य-दोष वितरण की गारंटी के लिए, नई उत्पादन लाइन पूरी तरह से एचसीआईसी के आईएसओ 9001 गुणवत्ता प्रबंधन ढांचे में एकीकृत है:
एचसीआईसी में इंटरनेशनल इंजीनियरिंग के निदेशक डेविड सॉन्ग ने कहा, "विश्व स्तरीय विनिर्माण बुनियादी ढांचे में निवेश करना हमारे वैश्विक भागीदारों के लिए एचसीआईसी की प्रतिबद्धता का मूल है।" "हमारे एचसीआईसी स्वचालित सीएनसी स्काइविंग रोलर बर्निशिंग सिलेंडर लाइन के चालू होने के साथ, हम उत्तरी अमेरिकी और यूरोपीय ओईएम उपकरण बिल्डरों को टियर-1 परिशुद्धता, विस्तारित सील परिचालन जीवन और बड़े-बोर और लंबे स्ट्रोक हाइड्रोलिक एक्ट्यूएटर्स के लिए उद्योग की अग्रणी डिलीवरी गति प्रदान करते हैं।"
यह सुविधा अब पूरी तरह से चालू है, डंप सेमी-ट्रेलरों के लिए उच्च-टन भार वाले टेलीस्कोपिक सिलेंडर, रिफ्यूज पैकर सिलेंडर, मोबाइल क्रेन के लिए बूम सिलेंडर और भारी औद्योगिक अनुप्रयोगों के लिए कस्टम टाई-रॉड/वेल्डेड सिलेंडर का उत्पादन कर रही है।
इस घोषणा में संदर्भित विशिष्टताएं और सहनशीलता एचसीआईसी की जिनान विनिर्माण सुविधा में मान्य फैक्टरी स्वीकृति परीक्षण मापदंडों को दर्शाती हैं। प्रत्येक उत्पादन शिपमेंट के साथ इंजीनियरिंग ड्राइंग, सामग्री परीक्षण प्रमाणपत्र (एमटीआर), और आईएसओ 9001 अनुपालन दस्तावेज प्रदान किए जाते हैं।
बड़े-बोर सिलेंडर निर्माण, कस्टम OEM विनिर्देशों पर चर्चा करने या 3D STEP इंजीनियरिंग मॉडल का अनुरोध करने के लिए:
