एचसीआईसी की आधिकारिक वेबसाइट अब एक समर्पित प्रस्तुत करती हैकस्टम हाइड्रोलिक सिलेंडर 3डी डिज़ाइनउन खरीदारों के लिए संसाधन जिन्हें निर्माण से पहले सिलेंडर की समीक्षा करने की आवश्यकता होती है। यह पृष्ठ आवश्यकता एकत्र करने, 3डी मॉडलिंग, ग्राहक समीक्षा और अनुमोदन प्राप्त करने के बाद उत्पादन के आसपास निर्मित डिज़ाइन-टू-प्रोडक्शन वर्कफ़्लो की व्याख्या करता है।
साइट का पेज साइटमैप इस संसाधन को **5 अगस्त, 2026, 06:58:30 यूटीसी** के अंतिम-संशोधित टाइमस्टैम्प के साथ रिकॉर्ड करता है। यह आलेख सार्वजनिक इंजीनियरिंग-संसाधन अद्यतन की रिपोर्ट करता है। यह किसी नामित ग्राहक ऑर्डर, अनुबंध मूल्य, डिलीवरी तिथि या पूर्ण परियोजना परिणाम की घोषणा नहीं है।
एक परंपराहायड्रॉलिक सिलेंडरकिसी मशीन से उसके बोर और स्ट्रोक से अधिक के माध्यम से जुड़ा होता है। माउंटिंग पॉइंट, पोर्ट, सील व्यवस्था, आसपास की मंजूरी और मोशन लिफाफा सभी प्रभावित करते हैं कि घटक अंतिम असेंबली में काम करेगा या नहीं।

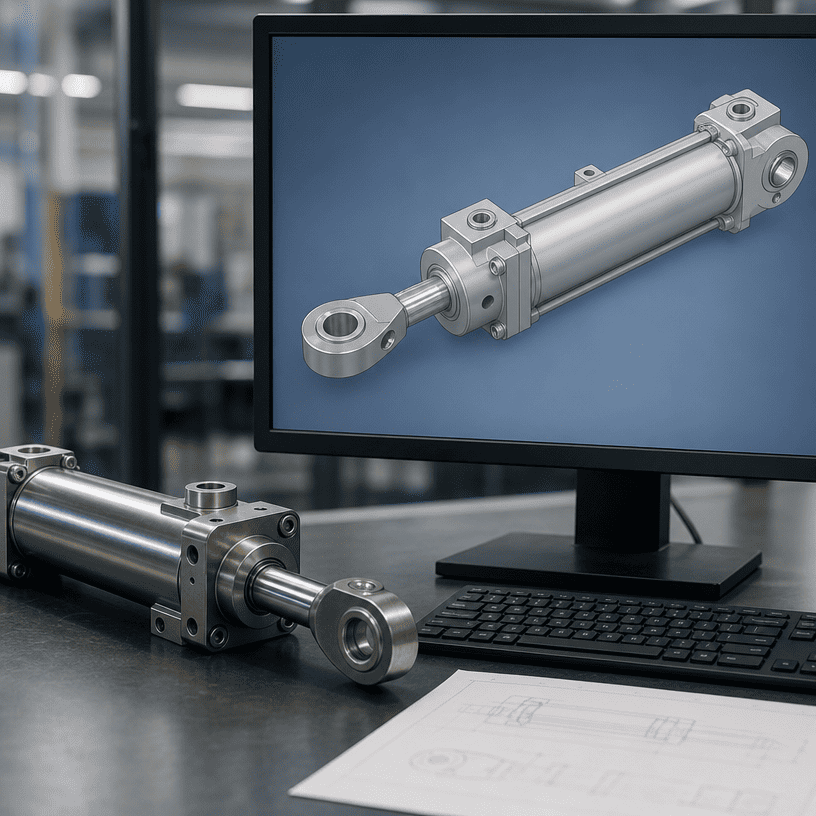

एचसीआईसी का सार्वजनिक 3डी सीएडी पेज उत्पादन से पहले ड्राइंग समीक्षा प्रस्तुत करता है। एक ओईएम खरीदार के लिए, यह प्रारंभिक आवश्यकता और विनिर्माण चरण के बीच एक स्पष्ट चेकपॉइंट बनाता है। यह इंजीनियरिंग टीम को फिटमेंट प्रश्नों पर चर्चा करने का स्थान भी देता है जबकि बदलाव करना अभी भी आसान है।
संसाधन का कहना है कि एचसीआईसी इंजीनियर परिचालन दबाव, बढ़ते शैलियों और पर्यावरणीय स्थितियों के बारे में ग्राहक से परामर्श करते हैं। ये व्यावहारिक इनपुट हैं क्योंकि एक सिलेंडर को केवल भाग के नाम से डिज़ाइन नहीं किया जा सकता है।
एक पूर्ण आवश्यकता पैकेज में स्ट्रोक, वापस ली गई लंबाई, लोड दिशा, गति, पोर्ट स्थान, पिन आयाम, कार्य तापमान, तरल पदार्थ की जानकारी और उपलब्ध स्थापना स्थान भी शामिल हो सकता है। इनपुट जितना अधिक सटीक होगा, 3डी समीक्षा उतनी ही उपयोगी हो जाएगी।
पृष्ठ एक विस्तृत 3D मॉडल का वर्णन करता है जिसमें आंतरिक पोर्टिंग और सील कॉन्फ़िगरेशन शामिल हैं। यह कस्टम कार्य के लिए महत्वपूर्ण है क्योंकि बाहरी लिफाफा फिटमेंट समस्या का केवल एक हिस्सा है।
एक मॉडल समीक्षा खरीदार को बढ़ते ज्यामिति, कनेक्शन अभिविन्यास, आस-पास की निकासी और आस-पास के मशीन घटकों के साथ इंटरफेस की जांच करने में मदद कर सकती है। इसे अभी भी वास्तविक असेंबली और वर्तमान डिज़ाइन संशोधन के विरुद्ध जांचा जाना चाहिए।
एचसीआईसी के संसाधन में कहा गया है कि फाइलें 360-डिग्री समीक्षा के लिए भेजी जाती हैं ताकि ग्राहक मशीन असेंबली के भीतर मंजूरी और फिटमेंट की जांच कर सकें। यह कदम सभी फिटमेंट प्रश्नों को छोड़ने के बजाय उत्पादन के सामने एक तकनीकी निर्णय रखता है जब तक कि वितरित हिस्सा कारखाने के फर्श तक नहीं पहुंच जाता।
समीक्षा को केवल एक दृश्य निरीक्षण के रूप में नहीं, बल्कि एक इंजीनियरिंग अनुमोदन के रूप में संभाला जाना चाहिए। खरीदारों को मौजूदा मशीन ड्राइंग के साथ मॉडल की तुलना करनी चाहिए, सभी महत्वपूर्ण इंटरफेस की पुष्टि करनी चाहिए और उत्पादन के लिए अनुमोदित संशोधन को रिकॉर्ड करना चाहिए।

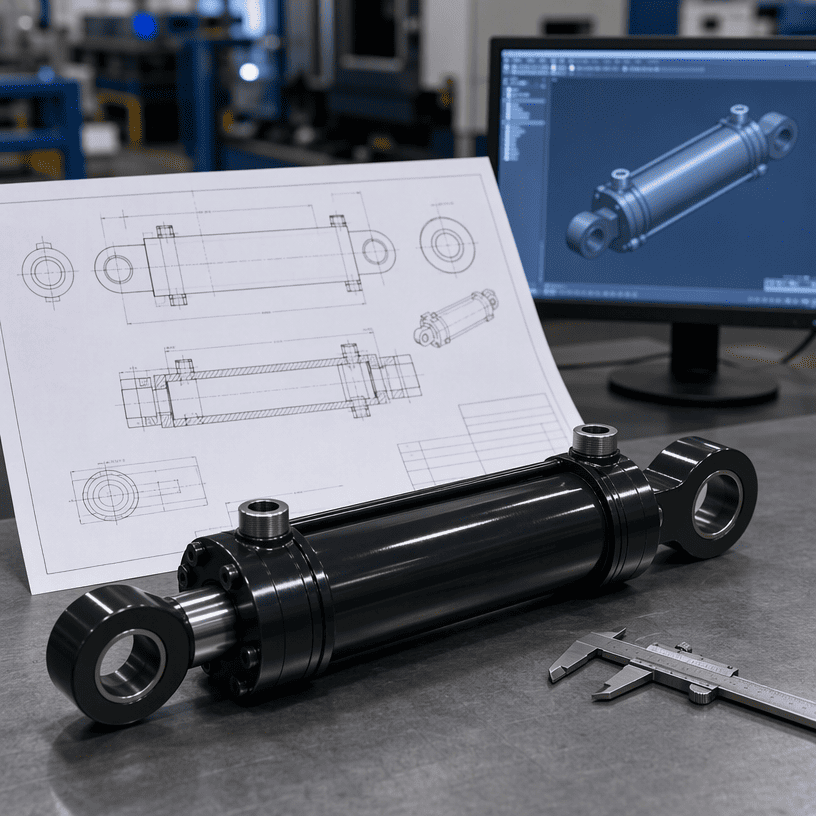

सार्वजनिक पृष्ठ के अनुसार, 3डी ड्राइंग पर हस्ताक्षर होने के बाद उत्पादन शुरू होता है और अनुमोदित सीएडी फ़ाइल से निर्देशांक का उपयोग किया जाता है। यह डिज़ाइन रिकॉर्ड को एचसीआईसी द्वारा वर्णित विनिर्माण हैंडऑफ़ से जोड़ता है।
अंतिम खरीद दस्तावेजों में अभी भी अनुमोदित ड्राइंग संशोधन, मात्रा, परीक्षण या निरीक्षण आवश्यकताओं, पैकेजिंग निर्देशों और किसी भी खुले तकनीकी बिंदु की पहचान होनी चाहिए। एक स्पष्ट हैंडऑफ़ विभिन्न टीमों द्वारा विभिन्न आयामों से काम करने की संभावना को कम कर देता है।
किसी कस्टम मॉडल को मंजूरी देने से पहले, निरीक्षण करें:
सीमित स्थान वाली मशीन के लिए, निकासी समीक्षा विशेष रूप से महत्वपूर्ण है। एक सिलेंडर अनुरोधित स्ट्रोक से मेल खा सकता है और फिर भी फ्रेम सदस्य, नली, सेंसर या सुरक्षात्मक आवरण में हस्तक्षेप कर सकता है।
सार्वजनिक संसाधन किसी विशिष्ट ग्राहक, ऑर्डर राशि, प्रोजेक्ट डिलीवरी तिथि या सार्वभौमिक प्रदर्शन परिणाम की पहचान नहीं करता है। यह कस्टम हाइड्रोलिक सिलेंडर डिजाइन के लिए एचसीआईसी के बताए गए इंजीनियरिंग वर्कफ़्लो की व्याख्या करता है।
जिम्मेदार B2B संचार के लिए यह अंतर मायने रखता है। सीएडी समीक्षा डिज़ाइन समन्वय में सुधार कर सकती है, लेकिन यह मशीन-स्तरीय लोड गणना, जोखिम मूल्यांकन, सत्यापन परीक्षण या खरीदार की स्वयं की अनुमोदन प्रक्रिया को प्रतिस्थापित नहीं करती है।
एक कस्टम 3D CAD समीक्षा शुरू करने के लिए, एक OEM खरीदार को तैयारी करनी चाहिए:
यदि संपूर्ण मशीन मॉडल साझा नहीं किया जा सकता है, तो संदर्भ माप के साथ आयामी चित्र और तस्वीरें प्रदान करें। इंजीनियरिंग टीम तब पहचान सकती है कि किन धारणाओं को अभी भी पुष्टि की आवश्यकता है।
एचसीआईसी का 3डी सीएडी इंजीनियरिंग संसाधन कस्टम-सिलेंडर खरीदारों को विनिर्माण से पहले एक परिभाषित चेकपॉइंट देता है: आवश्यकताओं को इकट्ठा करना, मॉडल की समीक्षा करना, फिटमेंट की पुष्टि करना और फिर उत्पादन के लिए अनुमोदित डिजाइन जारी करना। यह दृष्टिकोण उपयोगी है क्योंकि अधिकांश कस्टम-सिलेंडर समस्याएं घटक और मशीन के बीच इंटरफेस पर शुरू होती हैं, न कि केवल उत्पाद के नाम पर।
परियोजना की समीक्षा के लिए, एचसीआईसी को वर्तमान असेंबली जानकारी, सिलेंडर आवश्यकताओं और महत्वपूर्ण मंजूरी भेजें। इंजीनियरिंग टीम से ड्राइंग संशोधन और तकनीकी बिंदुओं की पहचान करने के लिए कहें जिन्हें उत्पादन से पहले अनुमोदित किया जाना चाहिए।
एचसीआईसी एक हाइड्रोलिक निर्माता है जिसकी आधिकारिक वेबसाइट कस्टम हाइड्रोलिक सिलेंडर, हाइड्रोलिक पावर यूनिट और एप्लिकेशन-विशिष्ट समाधान प्रस्तुत करती है। कंपनी का कहना है कि वह कस्टम-सिलेंडर परियोजनाओं के लिए पेशेवर 3डी सीएडी चित्र प्रदान करती है।
