एक एकल अभिनय वायवीय सिलेंडर केवल एक ही दिशा में जोर या कार्यशील बल उत्पन्न करता है। यह पिस्टन को उसके शुरुआती स्थान पर वापस खींचने के लिए एक अंतर्निर्मित स्प्रिंग, या गुरुत्वाकर्षण, भार या यांत्रिक गति जैसी बाहरी ताकतों का उपयोग करता है।
इन सिलेंडरों में केवल एक एयर इनलेट पोर्ट होता है, जो पिस्टन को लक्ष्य स्थिति में धकेलने के लिए चैम्बर में संपीड़ित हवा भरता है।
एकल अभिनय वायवीय सिलेंडर एक-तरफ़ा कार्य कार्यों के लिए बनाए जाते हैं, सामान्य उपयोगों में क्लैम्पिंग, पार्ट पोजिशनिंग, मार्किंग, शॉर्ट स्ट्रोक मूव्स और लाइट ड्यूटी असेंबली कार्य शामिल हैं।

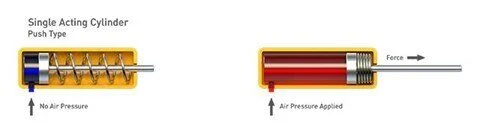

(1).हवा के दबाव के प्रयोग से एक जोर पैदा होता है, इस प्रकार पिस्टन को 'धकेलना' पड़ता है:

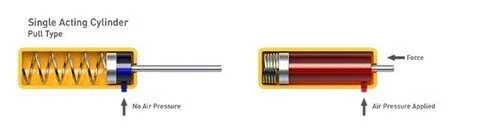

(2).हवा के दबाव के प्रयोग से एक जोर पैदा होता है, जिससे पिस्टन 'खींचता' है:
सरल, सीधा निर्माण
संक्षिप्त, स्थान-कुशल निर्माण
नियंत्रण वाल्व और एयर लाइन पाइपिंग के लिए कम लागत
समान आकार के डबल एक्टिंग सिलेंडर की तुलना में आधी संपीड़ित हवा का उपयोग करता है
स्प्रिंग रिटर्न साइड परिवेशी वायु के लिए खुला है, जिससे धूल और मलबा अंदर आ जाता है, जिससे ब्रेकडाउन होता है और सिलेंडर का जीवनकाल छोटा हो जाता है।
समय के साथ स्प्रिंग का प्रदर्शन कमजोर हो जाता है, जिससे स्ट्रोक अंत की स्थिति अस्थिर हो जाती है
बोर व्यास और स्ट्रोक की लंबाई आंतरिक स्प्रिंग आकार और ताकत से सीमित होती है
धक्का देने वाले बल में थोड़ी गिरावट, क्योंकि स्प्रिंग पिस्टन की आगे की गति का विरोध करता है

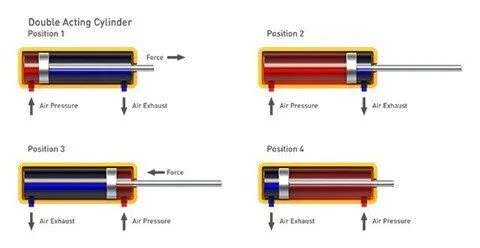

एक दोहरा अभिनय वायवीय सिलेंडर दोनों दिशाओं में बल उत्पन्न करता है, पिस्टन को बाहर की ओर धकेलता है और वापस अंदर की ओर खींचता है।
यह डिज़ाइन दोनों छोर पर एक एयर पोर्ट के साथ आता है, और पिस्टन को आगे और पीछे चलाने के लिए दोनों पोर्ट के बीच उच्च दबाव वाली हवा को मोड़ता है। यह उन कार्यों के लिए अपरिहार्य है जिनमें दो-दिशात्मक गति की आवश्यकता होती है, जैसे कि औद्योगिक गेट और डैम्पर्स को खोलना और बंद करना।
डबल एक्टिंग सिलेंडर सबसे व्यापक रूप से उपयोग किए जाने वाले लीनियर एक्चुएटर हैं, जो वायवीय नियंत्रण प्रणालियों में उपयोग किए जाने वाले लगभग 95% सिलेंडर के लिए जिम्मेदार हैं।
वे हेवी-ड्यूटी संचालन, लंबे स्ट्रोक और उच्च-बल मांगों के लिए इष्टतम विकल्प हैं जिन्हें एकल अभिनय सिलेंडर संतुष्ट नहीं कर सकते हैं। छोटे डबल अभिनय मॉडल उन नौकरियों के लिए भी काम करते हैं जिनमें विस्तार और वापसी स्ट्रोक दोनों पर सटीक, निश्चित अंत स्थिति की आवश्यकता होती है।
यहां बताया गया है कि वे कैसे काम करते हैं:
- लगभग सभी आईएसओ मानक वायवीय सिलेंडर डबल एक्टिंग डिज़ाइन का उपयोग करते हैं
- एकल अभिनय मॉडल की तुलना में बोर आकार और स्ट्रोक लंबाई की व्यापक रेंज
- बेस डबल एक्टिंग फ्रेम के लिए बहुत सारे कस्टम संशोधन
- मध्य-स्ट्रोक स्थिति में पिस्टन को स्थिर रखने के लिए कोई अंतर्निर्मित लॉक नहीं
- हवा संपीड़ित होती है, इसलिए फीडिंग अनुप्रयोगों को सुचारू, स्थिर गति के लिए हाइड्रोलिक स्लेव सिलेंडर की आवश्यकता होती है
- लंबी स्ट्रोक इकाइयों को झुकने से रोकने और संचालन को सुचारू रखने के लिए अतिरिक्त पिस्टन रॉड समर्थन की आवश्यकता होती है
