आपके पास मशीन पर एक ख़राब सिलेंडर है। मशीन ख़राब है. आपको शीघ्र ही एक प्रतिस्थापन की आवश्यकता है।
माप के बिना ऑर्डर करें और आप जुआ खेलें: नए सिलेंडर में सही बोर है लेकिन गलत स्ट्रोक - काम पूरा होने से पहले ही यह खराब हो जाता है। या पिन आंखें एक चौथाई इंच बहुत छोटी हैं। या पोर्ट गलत थ्रेड हैं। मशीन अगले दो सप्ताह तक खराब रहेगी जबकि गलत हिस्सा वापस चला जाएगा।
एक सावधानीपूर्वक माप में चालीस मिनट लगते हैं। यह "मुझे लगता है कि यह इतना बड़ा है" को एक ऐसे चित्र में बदल देता है जिससे कोई फ़ैक्टरी निर्माण कर सकती है। प्रत्येक घंटा जो आप मापने में बिताते हैं वह एक घंटा है जिसे आप किसी ऐसे प्रतिस्थापन के इंतजार में नहीं बिताते हैं जो फिट नहीं बैठता है।
यह मार्गदर्शिका आपके लिए आवश्यक छह मापों को शामिल करती है: बोर, रॉड, स्ट्रोक, कुल लंबाई, माउंटिंग और पोर्ट।
- कैलिपर्स (एक सस्ता 6-इंच डिजिटल कैलिपर ठीक है)
- एक टेप माप या स्टील शासक
- एक कलम और कागज (या आपका फ़ोन)
- एक कैमरा
- साफ कपड़ा - मापने से पहले रॉड और पोर्ट को पोंछ लें
कुछ भी विदेशी नहीं. एक दुकान के फर्श पर यह सब है।
बोर बैरल का आंतरिक व्यास है - वह भाग जिसमें पिस्टन स्लाइड करता है। यह सिलेंडर का बल तय करता है।
पिस्टन क्षेत्र = π × (बोर/2)²
यह दिखाने के लिए दो उदाहरण कि यह क्यों महत्वपूर्ण है:
- 2000 पीएसआई पर 3" बोर → 14,137 पाउंड पुश बल
- 2000 पीएसआई पर 4" बोर → 25,133 पाउंड पुश बल
समान दबाव, 78% अधिक बल। यही कारण है कि कोई भी फैक्ट्री बोर का पहला नंबर मांगती है।
कैसे मापें:यदि सिलेंडर अलग हो गया है, तो सीधे बैरल के अंदर कैलीपर लगाएं। यदि यह अभी भी इकट्ठा है, तो इसे मजबूर न करें - बोर को अक्सर बैरल पर या डेटा प्लेट पर अंकित किया जाता है। "3.00 बोर" या एक मॉडल नंबर जैसी मुद्रांकन देखें। हमें किसी भी मुद्रांकन की एक तस्वीर भेजें; हम मॉडल से बोर पढ़ सकते हैं।

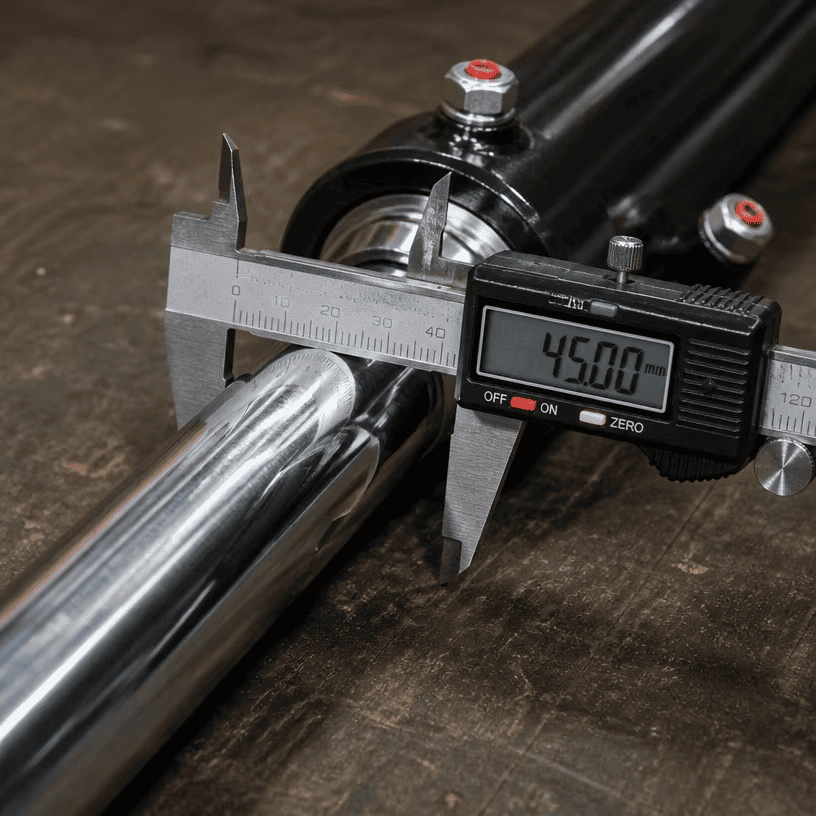

रॉड का व्यास दो कारणों से मायने रखता है: मजबूती और सील फिट।
कैसे मापें:कैलिपर रॉड वहीं साफ करें जहां वह साफ हो - ग्रंथि के पास, टिप पर नहीं जहां इसे पहना जा सकता है। पहले इसे साफ़ करो. धूल भरी छड़ी का आकार उससे भी बड़ा होता है।
पहनने के लिए जाँच करें. यदि सील की सवारी के स्थान पर रॉड भारी खरोंच, गड्ढा, या घिसा हुआ कदम दिखाती है, तो अपनी पूछताछ में ऐसा बताएं। घिसी हुई रॉड का मतलब है कि मशीन में गलत संरेखण की समस्या हो सकती है - यदि कारण ठीक नहीं किया गया तो नया सिलेंडर भी उसी तरह घिस जाएगा।

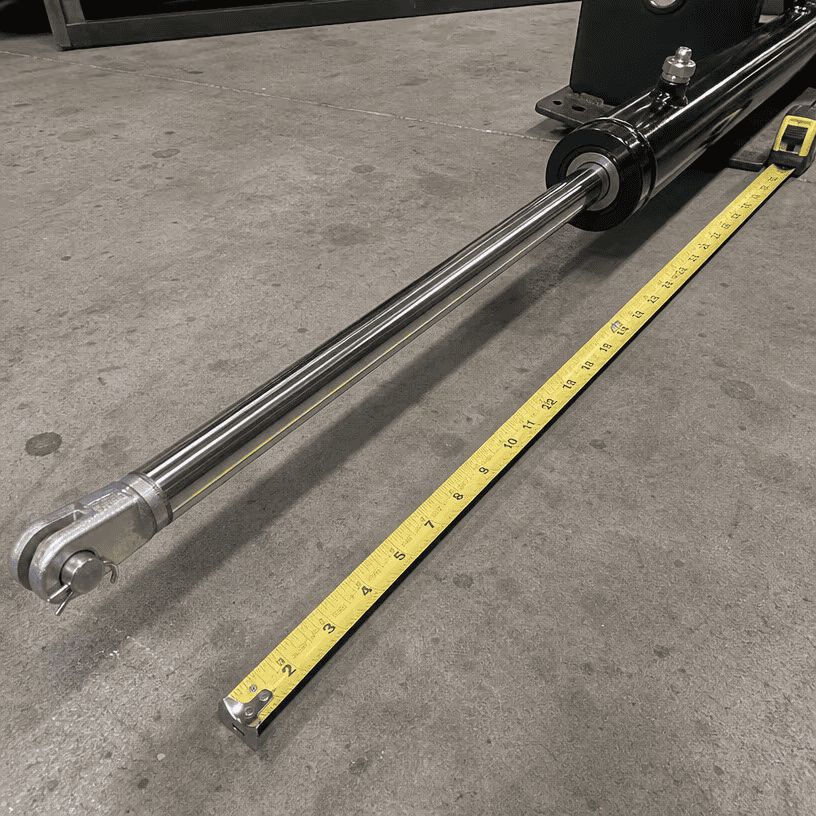

स्ट्रोक वह दूरी है जो रॉड पूरी तरह से पीछे हटने से लेकर पूरी तरह विस्तारित होने तक तय करती है। यहीं पर माप संबंधी अधिकांश गलतियाँ होती हैं।
गलत तरीका:सिलेंडर मशीन से बाहर होने पर खुली हुई रॉड से अनुमान लगाना।
1. सिलेंडर को पूरी तरह से पीछे की ओर मापें - सिरे से सिरे तक, पिन केंद्र से पिन केंद्र तक। इसे आर कहो.
2. सिलेंडर को पूरी तरह से विस्तारित मापें - अंत से अंत तक, पिन केंद्र से पिन केंद्र तक। इसे ई कहो.
3. स्ट्रोक = ई - आर (एक मानक सिलेंडर के लिए, रॉड यात्रा विस्तारित और वापस ली गई लंबाई के बीच की कुल लंबाई के अंतर के बराबर होती है)।
उदाहरण: 24 इंच पीछे हटा, 60 इंच बढ़ाया → स्ट्रोक 36 इंच।
यदि सिलेंडर मशीन पर है, तो आप स्ट्रोक को उसके स्थान पर माप सकते हैं: ग्रंथि पर रॉड को चिह्नित करें, पूरी तरह से फैलाएं, उजागर रॉड को मापें - वह उजागर लंबाई स्ट्रोक है।
इकाइयों को कभी न मिलाएं। हर चीज को इंच में या हर चीज को मिलीमीटर में मापें। 36" स्ट्रोक और 900 मिमी स्ट्रोक वाला सिलेंडर एक ही सिलेंडर नहीं है।

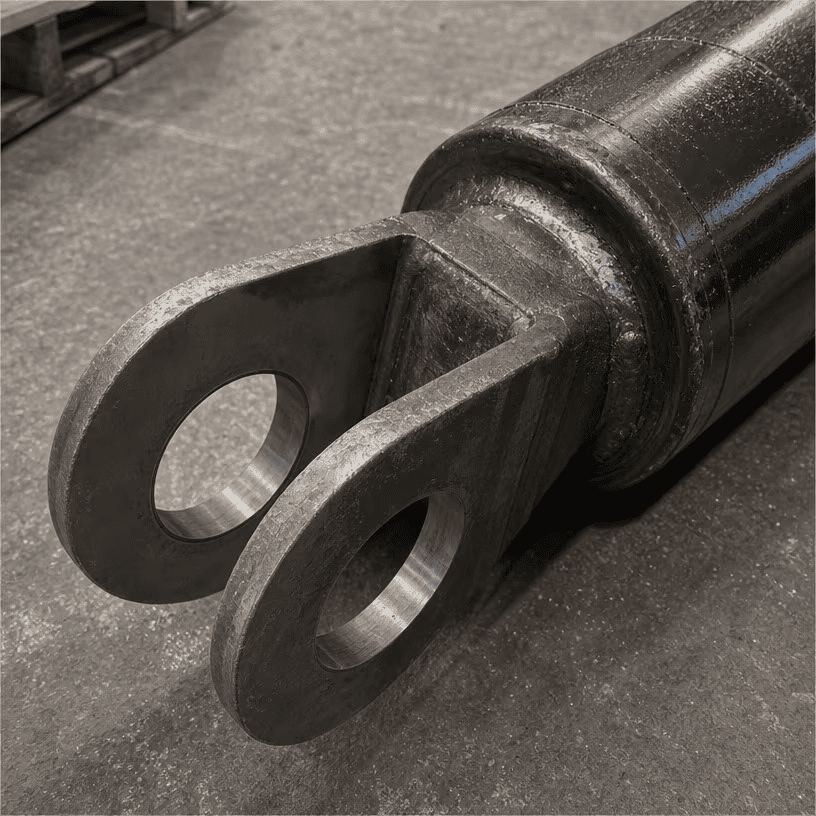

माउंटिंग वह तरीका है जिससे सिलेंडर मशीन से जुड़ता है। यह गलत ऑर्डर का दूसरा सबसे आम स्रोत है।
पिन आई (क्लीविस): पिन होल के व्यास और कानों के बीच की चौड़ाई को मापें। पिन होल केंद्र से बैरल/रॉड के अंत तक की दूरी पर भी ध्यान दें - कारखाने इन आयामों से निर्माण करते हैं।
क्रॉस ट्यूब: ट्यूब के बाहरी व्यास और ट्यूब के सिरों के बीच की दूरी को मापें।
निकला हुआ किनारा या ट्रूनियन: बोल्ट छेद पैटर्न, बोल्ट का आकार और निकला हुआ किनारा की मोटाई पर ध्यान दें। ट्रूनियन के लिए, पिन व्यास और बैरल के साथ ट्रूनियन की स्थिति।
सबसे महत्वपूर्ण: पिन केंद्र. जब आप समग्र लंबाई (पीछे खींची और विस्तारित) देते हैं, तो उन्हें पिन सेंटर से पिन सेंटर दें - यही वह आयाम है जिसे मशीन वास्तव में देखती है। आंखों के बाहरी हिस्से को मापने से पिन आई की मोटाई दोगुनी हो जाती है और आपका प्रतिस्थापन बहुत लंबा होगा।

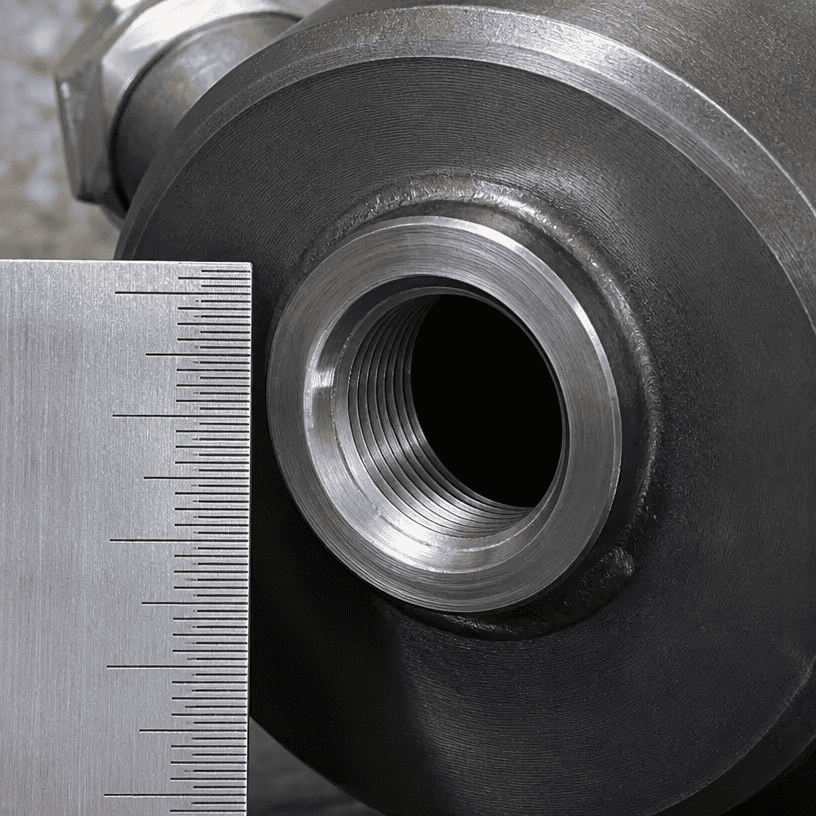

बंदरगाह वे स्थान हैं जहां नली जुड़ती हैं। धागा गलत हो गया और कुछ भी फिट नहीं बैठता।
चार सामान्य मानक: एसएई (यूएनएफ थ्रेड्स), एनपीटी (पतला पाइप), बीएसपी (ब्रिटिश समानांतर), और मीट्रिक।
कैसे मापें: कैलिपर पोर्ट व्यास, फिर धागों को एक इंच (इंच के लिए) या 10 मिमी (मीट्रिक के लिए) से गिनें। तुलना करना
| धागा | सिलेंडरों पर विशिष्ट आकार | टिप्पणियाँ |
|---|---|---|
| एसएई ओ-रिंग (जेआईसी-शैली) | #6, #8, #10 | सीधे, ओ-रिंग चेहरे को सील कर देती है |
| एनपीटी | 1/4", 3/8", 1/2" | पतला, धागों पर सील |
| बीएसपीपी/बीएसपीटी | 1/4", 3/8", 1/2" | समानांतर या पतला ब्रिटिश मानक |
| मीट्रिक | एम18×1.5, एम22×1.5 | सीधे मीट्रिक धागे |
निश्चित नहीं? फोटोगपोर्ट को उसके बगल में एक रूलर से रैफ़ करें और फ़ोटो भेजें। हम चित्र से धागे की पहचान करते हैं - अनुमान लगाने की तुलना में तेज़ और सुरक्षित.
1. स्ट्रोक को गलत मापना - पीछे की और विस्तारित लंबाई को मापने के बजाय अनुमान लगाना।
2. आंखों के बाहर की कुल लंबाई मापना - हमेशा पिन सेंटर से पिन सेंटर का उपयोग करें।
3. इंच और मिलीमीटर का मिश्रण - दो इकाई प्रणालियों में उद्धृत एक सिलेंडर।
4. घिसी हुई छड़ को मापना - जहां घिसी है, वहां छड़ पतली है; इसे साफ करें और ग्रंथि के सिरे पर माप लें।
5. पिन के व्यास को भूल जाना - बोर सही है, माउंटिंग छेद गलत हैं, और सिलेंडर पिन नहीं होगा।
6. कोई फोटो नहीं - सिलेंडर, डेटा प्लेट, माउंटिंग और पोर्ट की एक फोटो आपके नंबर भेजने से पहले ही आधे सवालों का जवाब दे देती है।
इसे भरें और अपनी पूछताछ के साथ भेजें:
| माप | कीमत | इकाई (इंच/मिमी) |
|---|---|---|
| ऊब पैदा करना | ||
| रॉड का व्यास | ||
| आघात | ||
| वापस ली गई लंबाई (पिन केंद्र से पिन केंद्र तक) | ||
| विस्तारित लंबाई (पिन केंद्र से पिन केंद्र तक) | ||
| माउंटिंग प्रकार (पिन आई/क्लीविस/क्रॉस ट्यूब/फ्लैंज/ट्रूनियन) | ||
| पिन होल व्यास (यदि पिन आई हो) | ||
| पोर्ट थ्रेड (एसएई/एनपीटी/बीएसपी/मीट्रिक) | ||
| पोर्ट आकार | ||
| फ़ोटो संलग्न हैं? (सिलेंडर, डेटा प्लेट, माउंटिंग, पोर्ट) |
वर्कशीट भेजें, प्लस:
1. सिलेंडर की तस्वीरें - साइड व्यू, माउंटिंग सिरे, पोर्ट, डेटा प्लेट
2. बैरल पर कोई मुद्रांकन या भाग संख्या
3. मशीन का निर्माण और मॉडल, यदि ज्ञात हो
हम आपके माप से प्रतिस्थापन बनाते हैं, या हम अपने कैटलॉग के विरुद्ध भाग संख्या को क्रॉस-रेफ़र करते हैं - जो भी आपको तेजी से सही सिलेंडर देता है। यदि आपके माप में कुछ भी नहीं जुड़ता है, तो स्टील काटने से पहले हमारे इंजीनियर आपसे पूछेंगे। हम अनुमान नहीं लगाते.
जिनान हुआचेन इंडस्ट्रियल कंपनी लिमिटेड की स्थापना 1998 में हुई। जिनान, शेडोंग, चीन। तीन कारखाने. 300+ कर्मचारी। 25+ इंजीनियर। 50+ देशों को निर्यात। हम हाइड्रोलिक सिलेंडर और बिजली इकाइयाँ बनाते हैं - टेलीस्कोपिक, टाई-रॉड, वेल्डेड, रिफ्यूज़ ट्रक, डंप ट्रेलर, और आपके माप के अनुसार कस्टम रिप्लेसमेंट। आईएसओ 9001:2015. इन-हाउस ऑनिंग, क्यूपीक्यू उपचार और दबाव परीक्षण।
डेविड सॉन्ग - निर्यात विभाग
- व्हाट्सएप/फोन: +86 153 7619 8599
- ईमेल: davidsong@mail.huachen.cc
- वेबसाइट: http://jnhcic.com/
- पता: बिल्डिंग ए9, यिनफेंग इंटरनेशनल बायोलॉजी सिटी, नंबर 1177 चुनलान रोड, हाई-टेक जोन, जिनान सिटी, शेडोंग प्रांत, चीन
अपनी वर्कशीट और तस्वीरें भेजें। हम कार्य दिवसों पर 24 घंटों के भीतर फिटमेंट चेक और कोटेशन के साथ उत्तर देते हैं।
