एक हाइड्रोलिक सिलेंडर में सही बोर, स्ट्रोक और सैद्धांतिक बल हो सकता है फिर भी मशीन की उत्पादन आवश्यकता विफल हो जाती है क्योंकि उपलब्ध प्रवाह लक्ष्य गति के लिए पर्याप्त नहीं है। परिणाम उपकरण निर्माताओं से परिचित है: एक लिफ्ट जो बहुत अधिक समय लेती है, एक धक्का चक्र जो समय से चूक जाता है, या एक रिटर्न स्ट्रोक जो विस्तार से अलग व्यवहार करता है।

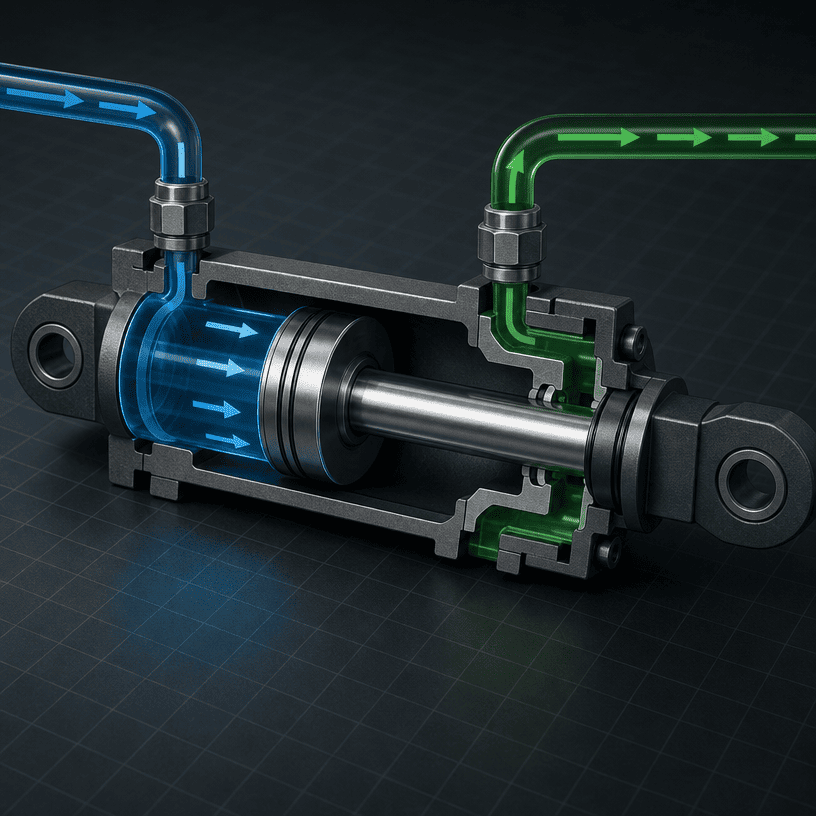

पहली स्क्रीनिंग गणना सीधी है। एक हाइड्रोलिक सिलेंडर गति कैलकुलेटर तेल प्रवाह को प्रभावी कक्ष क्षेत्र से जोड़ सकता है, जबकि एक हाइड्रोलिक सिलेंडर चक्र समय अनुमान गति को स्ट्रोक से जोड़ता है। लेकिन वास्तविक मशीन यात्रा के अंत में वाल्व प्रतिबंध, नली हानि, दबाव परिवर्तन, लोड भिन्नता, रॉड-साइड क्षेत्र, नियंत्रण सेटिंग्स और जानबूझकर मंदी भी जोड़ती है।
यह मार्गदर्शिका उस गणना पथ की व्याख्या करती है जिसका उपयोग ओईएम खरीदार सिलेंडर, पंप या पावर-यूनिट कोटेशन का अनुरोध करने से पहले कर सकता है। यह जानबूझकर एक सिस्टम-स्तरीय मार्गदर्शिका है। सिलेंडर का चयन केवल गति के आधार पर नहीं किया जाना चाहिए।
जब तेल कैप अंत में प्रवेश करता है तो बोर विस्तार के दौरान उपयोग किए जाने वाले पूर्ण पिस्टन क्षेत्र को निर्धारित करता है। गोलाकार पिस्टन के लिए:
एक बड़े बोर को समान गति से चलने के लिए अधिक तेल की मात्रा की आवश्यकता होती है। यह किसी दिए गए दबाव पर अधिक बल प्रदान कर सकता है, लेकिन यह लक्ष्य वेग के लिए प्रवाह की आवश्यकता को भी बढ़ाता है।
प्रत्याहार के दौरान, छड़ बोर क्षेत्र के कुछ हिस्से पर कब्जा कर लेती है। प्रभावी रॉड-साइड क्षेत्र है:
स्ट्रोक यह निर्धारित करता है कि पिस्टन को कितनी दूरी तय करनी होगी। यह एक विस्तार या वापसी आंदोलन के लिए आवश्यक तेल की मात्रा भी निर्धारित करता है। एक लंबा स्ट्रोक बड़ी मात्रा और प्रवाह की मांग पैदा कर सकता है, तब भी जब लक्ष्य रैखिक गति मामूली लगती है।
उस प्रवाह का उपयोग करें जो संबंधित मशीन आंदोलन के दौरान सिलेंडर तक पहुंच सकता है। पंप नेमप्लेट प्रवाह हमेशा उपयोगी सिलेंडर प्रवाह के समान नहीं होता है। वाल्व के उद्घाटन, नली का व्यास, फिटिंग, फिल्टर, दबाव-मुआवजा नियंत्रण, अन्य एक्चुएटर्स और इंजन की गति के साथ साझा करने से सिलेंडर पर उपलब्ध प्रवाह बदल सकता है।
सुसंगत इकाइयों के लिए, मूल वेग संबंध है:
वी = क्यू ÷ ए
इकाई रूपांतरण को सही ढंग से संभाला जाना चाहिए। यदि क्षेत्रफल वर्ग इंच में है और प्रवाह गैलन प्रति मिनट में है, तो इंच प्रति सेकंड की गणना करने से पहले गैलन प्रति मिनट को घन इंच प्रति सेकंड में परिवर्तित करें। एक अमेरिकी गैलन में 231 घन इंच होता है, इसलिए:
मीट्रिक कार्य में, मिलान रूपांतरण के साथ घन मीटर प्रति सेकंड और वर्ग मीटर, या लीटर प्रति मिनट का उपयोग करें। पहले इकाइयों को परिवर्तित किए बिना इंच-आधारित क्षेत्र को लीटर प्रति मिनट के साथ न मिलाएं।
t_नियंत्रणइसमें वाल्व स्विचिंग, त्वरण, मंदी, डवेल, लोड जुड़ाव और मशीन अनुक्रम में निर्मित कोई भी प्रतीक्षा अवधि शामिल है। यह मान लेना सुरक्षित नहीं है कि एक पूर्ण चक्र विस्तार समय का केवल दो गुना है।
मान लें कि एक सिंगल-रॉड सिलेंडर में है:
ये सैद्धांतिक स्क्रीनिंग मूल्य हैं। पंप विस्थापन भिन्नता, वाल्व नियंत्रण, दबाव हानि, लोड की स्थिति, नली प्रतिबंध, कुशनिंग, रिसाव और प्रोग्राम किए गए डवेल के कारण वास्तविक मशीन का समय लंबा हो सकता है। उदाहरण एचसीआईसी उत्पाद के लिए रेटिंग या गारंटीकृत चक्र समय का प्रतिनिधित्व नहीं करता है।
एक सिंगल-रॉड सिलेंडर एक तरफ पूर्ण बोर क्षेत्र और दूसरी तरफ कुंडलाकार क्षेत्र का उपयोग करता है। समान प्रवाह पर, छोटा रॉड-साइड क्षेत्र उच्च सैद्धांतिक वेग उत्पन्न करता है। समान दबाव पर, यह पूर्ण-बोर पक्ष की तुलना में कम सैद्धांतिक बल भी उत्पन्न करता है।
यही कारण है कि ओईएम खरीदारों को केवल "सिलेंडर गति" पूछने के बजाय अलग-अलग विस्तार और वापसी मूल्यों का अनुरोध करना चाहिए।
एक दिशात्मक वाल्व दो दिशाओं को अलग-अलग तरीके से माप सकता है। काउंटरबैलेंस वाल्व, प्रवाह नियंत्रण, लोड-सेंसिंग सर्किट, रिटर्न प्रतिबंध और बैक प्रेशर वास्तविक गति को बदल सकते हैं। सिलेंडर गति गणना से यह पहचानना चाहिए कि प्रवाह मान पंप प्रवाह, वाल्व आउटलेट प्रवाह या मापा सिलेंडर-पोर्ट प्रवाह है या नहीं।
एक लिफ्टिंग लिंकेज विभिन्न यांत्रिक कोणों से गुजर सकता है। एक कॉम्पेक्टर या इजेक्टर को बदलते प्रतिरोध का सामना करना पड़ सकता है। एक ग्रैबर गति बढ़ा सकता है, सामग्री से संपर्क कर सकता है और फिर भार के विरुद्ध पकड़ सकता है। ये घटनाएँ दबाव को प्रभावित करती हैं और नियंत्रण प्रणाली को प्रवाह को कम करने या संरक्षित परिचालन स्थिति में प्रवेश करने का कारण बन सकती हैं।
एक कुशन, प्रवाह-नियंत्रण वाल्व या इलेक्ट्रॉनिक रैंप यात्रा के अंत में गति को कम कर सकता है। यह सिलेंडर और मशीन की सुरक्षा कर सकता है, लेकिन इसका मतलब है कि औसत चक्र समय की गणना केवल बिना कुशन वाले मध्य-स्ट्रोक गति से नहीं की जाती है। जब चक्र-समय लक्ष्य महत्वपूर्ण हो तो डिजाइनर को तीव्र यात्रा, नियंत्रित मंदी और रुकने के समय को अलग करना चाहिए।
एक उपयोगी आकार की समीक्षा मशीन की आवश्यकता से पीछे की ओर काम करती है:
1. आवश्यक आंदोलन को परिभाषित करें:स्ट्रोक, लक्ष्य विस्तार समय, लक्ष्य वापसी समय और कुल चक्र समय रिकॉर्ड करें।
2. दोनों प्रभावी क्षेत्रों की गणना करें:पूर्ण-बोर दिशा के लिए बोर क्षेत्र और रॉड साइड के लिए कुंडलाकार क्षेत्र का उपयोग करें।
3. आवश्यक प्रवाह की गणना करें:वी = क्यू ÷ ए से Q = v × A को पुनर्व्यवस्थित करें, फिर परिणाम को चयनित इकाई प्रणाली में बदलें।
4. समान परिचालन स्थिति पर बल की जाँच करें:प्रवाह गति को नियंत्रित करता है; दबाव और प्रभावी क्षेत्र नियंत्रण सैद्धांतिक बल।
5. पंप शुल्क की समीक्षा करें:पुष्टि करें कि पंप लोड द्वारा मांगे गए दबाव पर आवश्यक प्रवाह प्रदान कर सकता है।
6. साझा किए गए फ़ंक्शन जांचें:निर्धारित करें कि क्या कोई अन्य एक्चुएटर, वाल्व या कूलिंग फ़ंक्शन समान पंप प्रवाह का उपयोग करता है।
7. लाइन आकार की समीक्षा करें:नली और बंदरगाह प्रतिबंध उपलब्ध प्रवाह को कम कर सकते हैं और गर्मी उत्पादन को बढ़ा सकते हैं।
8. वाल्व और कुशन व्यवहार की जाँच करें: पुष्टि करें कि वाल्व आवश्यक प्रवाह को माप सकता है और कुशन भार और गति के लिए उपयुक्त है।
9. वास्तविक चक्र समय मापें:प्रतिनिधि भार और तापमान के तहत विस्तार और वापसी का अलग से परीक्षण करें।
10. अंतिम डिज़ाइन की पुष्टि करें:रिलीज़ से पहले एक सिस्टम के रूप में सिलेंडर, एचपीयू, वाल्व, नली और संरचना की समीक्षा करें।
कोटेशन का अनुरोध करने से पहले, इन प्रश्नों के उत्तर तैयार करें:
ये विवरण सिलेंडर समस्या को एचपीयू, वाल्व, नली, नियंत्रण या यांत्रिक-अनुक्रम समस्या से अलग करने में मदद करते हैं।
पंप कई कार्य प्रदान कर सकता है, और प्रवाह इंजन की गति या नियंत्रण तर्क के साथ बदल सकता है। वास्तविक सिलेंडर संचलन के दौरान उपलब्ध प्रवाह का उपयोग करें।
एकल-रॉड सिलेंडर में रिट्रैक्शन एक अलग क्षेत्र का उपयोग करता है। एक डिज़ाइन जो एक्सटेंशन गणना पास करता है वह अभी भी रिटर्न-टाइम आवश्यकता से चूक सकता है।
कुशनिंग और रैंप नियंत्रण चक्र का हिस्सा हैं। उन्हें तब शामिल किया जाना चाहिए जब खरीदार के पास सख्त उत्पादन-समय लक्ष्य हो।
एक बड़ा बोर बल बढ़ा सकता है लेकिन तेल की मात्रा और प्रवाह की मांग भी बढ़ा सकता है। यदि पंप नहीं बदला गया तो सिलेंडर अधिक धीमी गति से चल सकता है।
एक सैद्धांतिक सूत्र प्रत्येक दबाव ड्रॉप, भार परिवर्तन या नियंत्रण क्रिया के लिए जिम्मेदार नहीं है। अंतिम चक्र-समय निर्णय के लिए संपूर्ण मशीन डेटा के आधार पर परीक्षण या निर्माता की समीक्षा की आवश्यकता होती है।
हाइड्रोलिक सिलेंडर गति गणना और हाइड्रोलिक सिलेंडर चक्र समय पंप प्रवाह से अधिक पर निर्भर करता है। बोर क्षेत्र, रॉड-साइड क्षेत्र, स्ट्रोक, वाल्व व्यवहार, दबाव की स्थिति, नली प्रतिबंध, लोड परिवर्तन और अंत-स्ट्रोक नियंत्रण सभी परिणाम को प्रभावित करते हैं।
एक ओईएम खरीदार के लिए, सबसे उपयोगी अनुरोध केवल "एक तेज़ सिलेंडर उद्धृत करना" नहीं है। लक्ष्य विस्तार और वापसी का समय, सिलेंडर पर उपलब्ध प्रवाह, लोड के तहत दबाव, स्ट्रोक, बढ़ते ज्यामिति और मशीन अनुक्रम प्रदान करें। एचसीआईसी तब समीक्षा कर सकता है कि सिलेंडर और हाइड्रोलिक पावर यूनिट को पूर्ण गति प्रणाली के रूप में आकार दिया जा रहा है या नहीं।
एचसीआईसी, जिसे जिनान हुआचेन इंडस्ट्रियल कंपनी लिमिटेड के नाम से भी जाना जाता है, वाहन, अपशिष्ट-हैंडलिंग, निर्माण और औद्योगिक उपकरणों के लिए हाइड्रोलिक सिलेंडर, हाइड्रोलिक पावर इकाइयों और संबंधित हाइड्रोलिक घटकों का विकास और निर्माण करता है। संपूर्ण मशीन डिज़ाइन और लागू सुरक्षा आवश्यकताओं के अनुसार अंतिम उपयुक्तता की जाँच की जानी चाहिए
