डंप ट्रक के लिए पिन-पिन माउंटिंग होइस्ट सिलेंडर

63-4402-120 डंप ट्रक के लिए 4000 सीरीज पिन-पिन माउंटिंग होइस्ट सिलेंडर है। इसकी दो-पिन माउंटिंग व्यवस्था एक आर्टिकुलेटेड मशीन इंस्टॉलेशन के लिए है जहां सिलेंडर निश्चित माउंटिंग बिंदुओं के बीच काम करता है और कनेक्टेड संरचना की गति का अनुसरण करता है।

एचसीआईसी कैटलॉग में इस मॉडल के लिए 125.31 इंच (3183 मिमी) विस्तारित आयाम, 84.19 इंच (2138 मिमी) बंद आयाम और 3/4 एनपीटीएफ पोर्ट सूचीबद्ध है। कैटलॉग एक सेल्फ-ब्लीडिंग डिज़ाइन, प्री-लोडेड वी-पैकिंग, एक फ़ील्ड-एडजस्टेबल थ्रेडेड हेडनट और स्थिरता के लिए लंबी असर लंबाई की भी पहचान करता है।

यह आलेख केवल मॉडल 63-4402-120 को कवर करता है।

---

I.तकनीकी विशिष्टताएँ

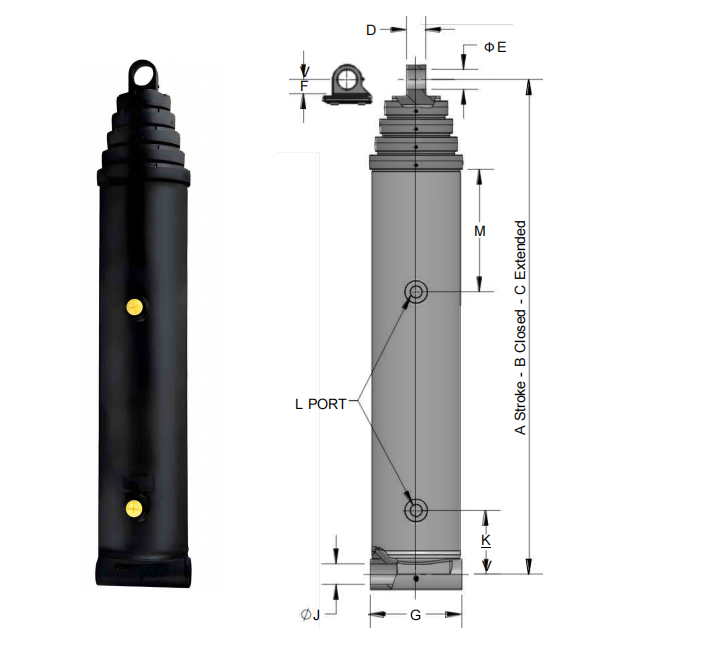

आयाम एचसीआईसी कैटलॉग ड्राइंग में दिखाए गए अक्षरों का उपयोग करते हैं। ऑर्डर देने से पहले पूरी ड्राइंग, पिन विवरण, हाइड्रोलिक दबाव और इंस्टॉलेशन क्लीयरेंस की पुष्टि करें।

---

द्वितीय. पिन-पिन माउंटिंग व्यवस्था

63-4402-120 दो मशीन पिनों के बीच स्थापित किया गया है। एक सिरा सिलेंडर बॉडी से जुड़ता है और दूसरा रॉड-एंड माउंटिंग से। जैसे ही हाइड्रोलिक सर्किट रॉड को फैलाता या पीछे खींचता है, पिन केंद्र रैखिक गति को कनेक्टेड टिपिंग तंत्र में स्थानांतरित कर देता है।

माउंटिंग व्यवस्था के लिए सटीक फिटमेंट की आवश्यकता होती है। मौजूदा एक्चुएटर को बदलने से पहले, जांच लें:

- बंद और विस्तारित पिन-सेंटर दूरियाँ

- पिन व्यास और असर चौड़ाई

- पूर्ण गति के माध्यम से कुंडा संरेखण

- पोर्ट स्थिति और नली मोड़ त्रिज्या

- हेडनट और रॉड के सिरे के चारों ओर निकासी

- यांत्रिक स्टॉप और संभावित साइड लोड

कैटलॉग की सही लंबाई अपने आप में यह पुष्टि नहीं करती कि सिलेंडर मशीन में फिट होगा। संपूर्ण माउंटिंग ड्राइंग को उत्पादन से पहले अनुमोदित किया जाना चाहिए।

---

तृतीय. एचसीआईसी द्वारा सूचीबद्ध डिज़ाइन सुविधाएँ

3.1 सेल्फ-ब्लीडिंग डिज़ाइन

कैटलॉग 4000 सीरीज पिन-पिन सिलेंडर के लिए एक सेल्फ-ब्लीडिंग डिज़ाइन की पहचान करता है। यह सुविधा सिलेंडर को चालू होने के दौरान फंसी हुई हवा को छोड़ने में मदद कर सकती है जब हाइड्रोलिक प्रणाली को उपकरण प्रक्रिया के अनुसार भरा और संचालित किया जाता है।

सिस्टम को अभी भी उपयुक्त फिलिंग, वायु निष्कासन और तेल-सफाई प्रथाओं की आवश्यकता है। स्व-रक्तस्राव जलाशय, नली और कनेक्शन का निरीक्षण करने की आवश्यकता को दूर नहीं करता है।

3.2 प्री-लोडेड वी-पैकिंग

सिलेंडर को प्री-लोडेड वी-पैकिंग और एक सेल्फ-एडजस्टिंग वेव स्प्रिंग एनर्जाइज़र के साथ सूचीबद्ध किया गया है। कैटलॉग एक विकल्प के रूप में एक सक्रिय "जेड" सील पैकेज की भी पहचान करता है। हाइड्रोलिक द्रव, तापमान और परिचालन स्थितियों के अनुसार अंतिम सील व्यवस्था की पुष्टि की जानी चाहिए।

3.3 थ्रेडेड हेडनट और फील्ड सील समायोजन

थ्रेडेड हेडनट को अतिरिक्त मजबूती और फ़ील्ड सील समायोजन के लिए सूचीबद्ध किया गया है। यह रखरखाव कर्मियों को सील-संबंधित कार्य के लिए एक परिभाषित सेवा इंटरफ़ेस देता है। किसी भी सेवा संचालन से पहले, हाइड्रोलिक दबाव को अलग करें, कनेक्टेड संरचना का समर्थन करें और मशीन की सुरक्षित रखरखाव प्रक्रिया का पालन करें।

3.4 लंबी बियरिंग लंबाई

एचसीआईसी स्थिरता के लिए लंबी असर लंबाई सूचीबद्ध करता है। यह एक एक्चुएटर के लिए प्रासंगिक है जो दो पिनों के बीच एक व्यक्त संरचना को स्थानांतरित करता है। उचित पिन संरेखण, कुंडा स्थिति और मशीन-साइड मार्गदर्शन की अभी भी आवश्यकता है क्योंकि सिलेंडर का उद्देश्य अनियंत्रित साइड लोडिंग की भरपाई करना नहीं है।

---

चतुर्थ. काम के सिद्धांत

रैखिक रॉड गति बनाने के लिए हाइड्रोलिक दबाव पिस्टन पर कार्य करता है। सिलेंडर की बॉडी और रॉड का सिरा उस गति को दो पिन किए गए कनेक्शनों के माध्यम से संचारित करता है। हाइड्रोलिक पंप और नियंत्रण वाल्व तेल प्रवाह को निर्धारित करते हैं, जबकि सर्किट का दबाव संरक्षण परिचालन स्थितियों को सीमित करता है।

मॉडल 63-4402-120 के लिए, कैटलॉग उपलब्ध स्ट्रोक लिफाफे की जांच के लिए उपयोग किए गए बंद और विस्तारित आयामी मान देता है। मशीन डिज़ाइनर को इस बात की पुष्टि करनी चाहिए कि टिपिंग संरचना बिना किसी बंधन, बॉटम आउट या सिलेंडर को अनपेक्षित लोड पथ में मजबूर किए बिना अपनी पूरी सीमा के माध्यम से आगे बढ़ सकती है।

---

वी. मुख्य उत्पाद लाभ

- आर्टिकुलेटेड टिपिंग उपकरण के लिए पिन-पिन माउंटिंग

- 125.31 इंच / 3183 मिमी कैटलॉग-सूचीबद्ध विस्तारित आयाम

- 3/4 एनपीटीएफ हाइड्रोलिक पोर्ट

- एचसीआईसी द्वारा सूचीबद्ध सेल्फ-ब्लीडिंग डिज़ाइन

- सेल्फ-एडजस्टिंग वेव स्प्रिंग एनर्जाइज़र के साथ प्री-लोडेड वी-पैकिंग

- कैटलॉग में सूचीबद्ध वैकल्पिक सक्रिय "जेड" सील पैकेज

- अतिरिक्त मजबूती और फील्ड सील समायोजन के लिए थ्रेडेड हेडनट

- स्थिरता के लिए लंबी असर लंबाई

- स्थापना योजना के लिए इंच और मिलीमीटर आयाम

---

VI. अनुप्रयोग और फिटमेंट

4000 श्रृंखला को एचसीआईसी कैटलॉग में हाइड्रोलिक टिपिंग समाधान के रूप में प्रस्तुत किया गया है। मॉडल 63-4402-120 उस विचार के लिए उपयुक्त है जहां उपकरण को पिन-पिन सिलेंडर की आवश्यकता होती है और मशीन इंटरफ़ेस सूचीबद्ध आयामी लिफाफे से मेल खाता है।

खरीदार को लोड पथ, पिन संरेखण, संचालन गति, दबाव, तेल के प्रकार और नली मार्ग को सत्यापित करना चाहिए। लंबे समय तक विस्तारित आयाम स्थापना योजना को विशेष रूप से महत्वपूर्ण बनाता है: फिटमेंट की पुष्टि करने से पहले परिवहन या मुड़ी हुई स्थिति, पूर्ण टिपिंग स्थिति और सभी मध्यवर्ती स्थितियों की जांच करें।

---

सातवीं. कोटेशन के लिए आवश्यक जानकारी

परियोजना-विशिष्ट समीक्षा प्राप्त करने के लिए निम्नलिखित विवरण प्रदान करें:

1. मशीन का प्रकार और टिपिंग फ़ंक्शन

2. मौजूदा बंद और विस्तारित पिन केंद्र

3. पिन व्यास, कुंडा चौड़ाई और असर व्यवस्था

4. आवश्यक कार्य दबाव और पंप प्रवाह

5. हाइड्रोलिक द्रव और ऑपरेटिंग तापमान

6. पोर्ट ओरिएंटेशन और होज़ रूटिंग

7. सील प्राथमिकता या द्रव-संगतता आवश्यकता

8. यांत्रिक रोक और निकासी की जानकारी

9. मात्रा और गंतव्य

10. मौजूदा ड्राइंग, नमूना माप या तस्वीरें

ये विवरण सिलेंडर आयामों को केवल नाममात्र मॉडल नाम के बजाय वास्तविक मशीन के विरुद्ध जांचने की अनुमति देते हैं।

---

आठवीं. अक्सर पूछे जाने वाले प्रश्न

---

नौवीं. एचसीआईसी के बारे में

एचसीआईसी औद्योगिक अनुप्रयोगों के लिए हाइड्रोलिक सिलेंडर और हाइड्रोलिक बिजली इकाइयों का निर्माण करती है। इसकी आधिकारिक वेबसाइट मानक, उद्देश्य-निर्मित और कस्टम हाइड्रोलिक समाधान प्रस्तुत करती है।

63-4402-120 प्रतिस्थापन या ओईएम प्रोजेक्ट के लिए, मौजूदा सिलेंडर ड्राइंग और मशीन इंटरफ़ेस विवरण भेजें। एचसीआईसी फिटमेंट की समीक्षा कर सकता है और उत्पादन से पहले अंतिम कॉन्फ़िगरेशन की पुष्टि कर सकता है।

X. कोटेशन का अनुरोध करें

मॉडल 63-4402-120 के लिए, मशीन की ड्राइंग, पिन आयाम, परिचालन की स्थिति और आवश्यक मात्रा तकनीकी समीक्षा के लिए एचसीआईसी को भेजें।
