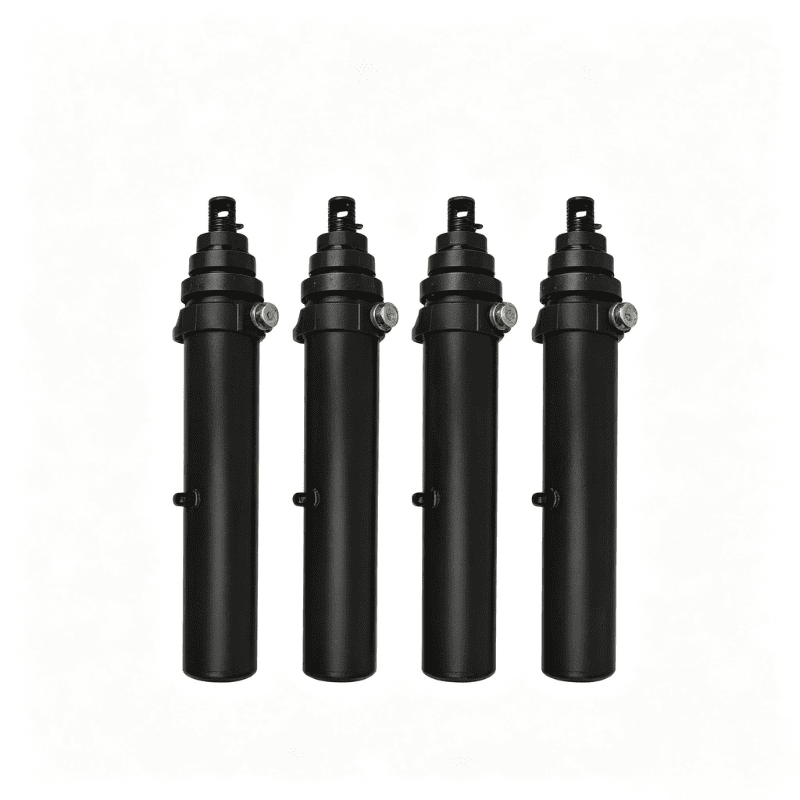

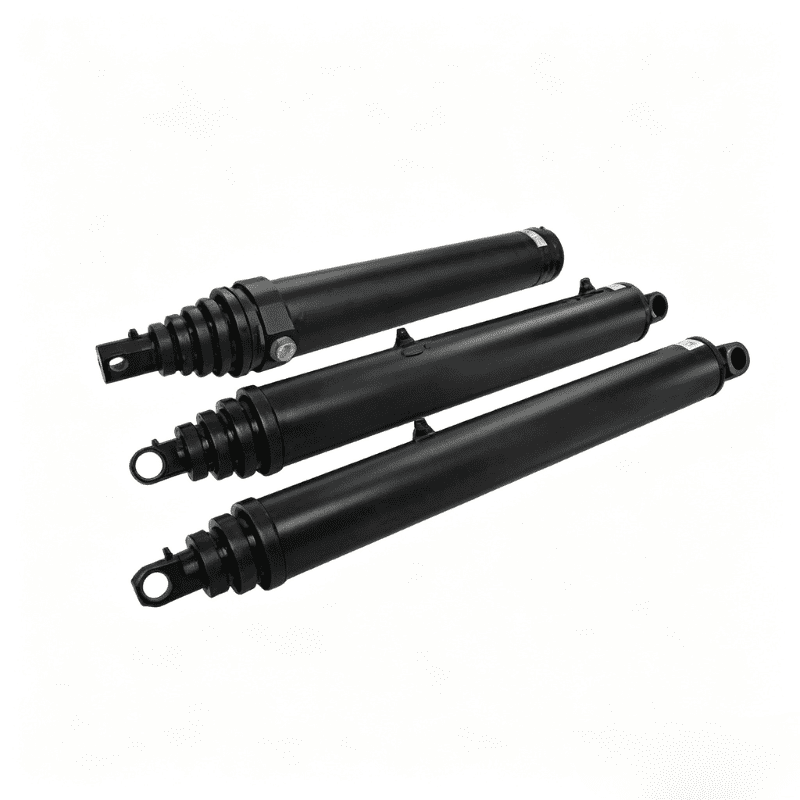

ट्रेलर के लिए पिन-पिन माउंटिंग टिपिंग सिलेंडर

63-4402-104 ट्रेलर के लिए 4000 सीरीज पिन-पिन माउंटिंग टिपिंग सिलेंडर है। इसका पिन-टू-पिन माउंटिंग प्रारूप सिलेंडर को अलग फ़्लैंज या फ़ुट माउंटिंग व्यवस्था की आवश्यकता के बिना दो मशीन माउंटिंग बिंदुओं के बीच कनेक्ट करने की अनुमति देता है।

कैटलॉग में 108.56 इंच (2757 मिमी) विस्तारित आयाम, 71.94 इंच (1827 मिमी) बंद आयाम और 3/4 एनपीटीएफ पोर्ट सूचीबद्ध है। कैटलॉग में दिखाई गई माउंटिंग व्यवस्था में स्थिर संचालन का समर्थन करने के उद्देश्य से सिलेंडर एक सेल्फ-ब्लीडिंग डिज़ाइन, प्री-लोडेड वी-पैकिंग और लंबी असर लंबाई का भी उपयोग करता है।

यह आलेख केवल मॉडल 63-4402-104 को कवर करता है।

---

I. तकनीकी विशिष्टताएँ

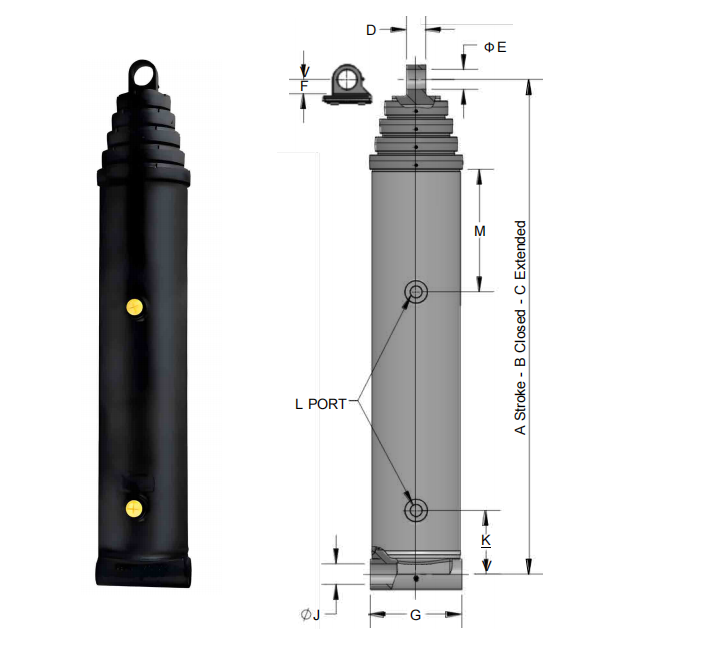

ए से एम अक्षर एचसीआईसी कैटलॉग में आयामी ड्राइंग को संदर्भित करते हैं। ऑर्डर देने से पहले पूर्ण इंस्टॉलेशन ड्राइंग, पिन आयाम, कामकाजी दबाव और हाइड्रोलिक सर्किट आवश्यकताओं की पुष्टि करें।

---

द्वितीय. पिन-पिन माउंटिंग डिज़ाइन

एक पिन-पिन हाइड्रोलिक सिलेंडर दो कुंडा या लग बिंदुओं के बीच स्थापित किया जाता है। सिलेंडर बॉडी और रॉड-एंड कनेक्शन मशीन लोड को पिन के माध्यम से स्थानांतरित करते हैं। यह लेआउट आम है जहां एक्चुएटर को टिपिंग बॉडी, लिंकेज या अन्य व्यक्त संरचना के आंदोलन का पालन करना चाहिए।

फिट बंद और विस्तारित आयामों से अधिक द्वारा निर्धारित किया जाता है। खरीदार को जांच करनी चाहिए:

- दोनों सिरों पर पिन-सेंटर की दूरी

- पिन व्यास और उपलब्ध असर चौड़ाई

- Clevis क्लीयरेंस और संरेखण

- हाइड्रोलिक बंदरगाह दिशा

- पूरे स्ट्रोक के माध्यम से नली की गति

- सिर और रॉड के सिरे के आसपास यांत्रिक निकासी

63-4402-104 को अकेले समग्र लंबाई के बजाय अनुमोदित आयामी ड्राइंग से चुना जाना चाहिए।

---

तृतीय. कैटलॉग में सूचीबद्ध निर्माण सुविधाएँ

3.1 सेल्फ-ब्लीडिंग डिज़ाइन

कैटलॉग एक स्व-रक्तस्राव डिज़ाइन की पहचान करता है। व्यावहारिक स्थापना कार्य में, यह कमीशनिंग के दौरान सिलेंडर में फंसी हवा की मात्रा को कम करने में मदद कर सकता है। उपकरण निर्माता की प्रक्रिया के अनुसार मशीन सर्किट को अभी भी भरने और शुद्ध करने की आवश्यकता है।

3.2 पुनः लोड की गई वी-पैकिंग

सूचीबद्ध सीलिंग व्यवस्था एक सेल्फ-एडजस्टिंग वेव स्प्रिंग एनर्जाइज़र के साथ प्री-लोडेड वी-पैकिंग का उपयोग करती है। कैटलॉग एक विकल्प के रूप में एक सक्रिय "जेड" सील पैकेज की भी पहचान करता है। हाइड्रोलिक द्रव, तापमान सीमा और अनुप्रयोग की कार्य स्थितियों के लिए अंतिम सील कॉन्फ़िगरेशन की पुष्टि की जानी चाहिए।

3.3 थ्रेडेड हेडनट

थ्रेडेड हेडनट को अतिरिक्त मजबूती और फ़ील्ड सील समायोजन के लिए एक सुविधा के रूप में सूचीबद्ध किया गया है। सील निरीक्षण या समायोजन की आवश्यकता होने पर यह एक व्यावहारिक सेवा इंटरफ़ेस भी प्रदान करता है। किसी भी फ़ील्ड समायोजन को अनुमोदित रखरखाव प्रक्रिया का पालन करना चाहिए और दबाव अलगाव और सुरक्षित डिस्सेम्बली प्रथाओं को प्रतिस्थापित नहीं करना चाहिए।

3.4 लंबी बियरिंग लंबाई

कैटलॉग में स्थिरता के लिए लंबी असर वाली लंबाई सूचीबद्ध की गई है। पिन-पिन इंस्टालेशन में, मार्गदर्शन महत्वपूर्ण है क्योंकि एक्चुएटर एक गतिशील संरचना का अनुसरण करता है। सही संरेखण और उचित पिन स्थिति आवश्यक रहती है; लंबी बेयरिंग लंबाई सिलेंडर को अनियंत्रित साइड लोडिंग के लिए उपयुक्त नहीं बनाती है।

---

चतुर्थ. काम के सिद्धांत

63-4402-104 हाइड्रोलिक दबाव को रैखिक गति में परिवर्तित करता है। जब तेल उपयुक्त बंदरगाह में प्रवेश करता है, तो दबाव पिस्टन क्षेत्र पर कार्य करता है और रॉड को बाहर या अंदर की ओर ले जाता है। रॉड-एंड और कैप-एंड पिन उस गति को कनेक्टेड टिपिंग तंत्र में स्थानांतरित करते हैं।

प्रयोग करने योग्य गति को कैटलॉग में बंद और विस्तारित आयामों द्वारा परिभाषित किया गया है। हाइड्रोलिक वाल्व, पंप प्रवाह, राहत सुरक्षा और मशीन ज्यामिति सेवा में उपलब्ध वास्तविक गति और बल निर्धारित करते हैं।

सिलेंडर को एक स्वतंत्र उठाने वाले उपकरण के रूप में नहीं माना जाना चाहिए। इसका चयन हाइड्रोलिक सर्किट और उस यांत्रिक संरचना से मेल खाना चाहिए जिस पर इसे पिन किया गया है।

---

वी. मुख्य उत्पाद लाभ

- आर्टिकुलेटेड हाइड्रोलिक उपकरण के लिए पिन-पिन माउंटिंग

- 108.56 इंच / 2757 मिमी कैटलॉग-सूचीबद्ध विस्तारित आयाम

- 3/4 एनपीटीएफ हाइड्रोलिक पोर्ट

- एचसीआईसी द्वारा सूचीबद्ध सेल्फ-ब्लीडिंग डिज़ाइन

- सेल्फ-एडजस्टिंग वेव स्प्रिंग एनर्जाइज़र के साथ प्री-लोडेड वी-पैकिंग

- कैटलॉग में सूचीबद्ध वैकल्पिक सक्रिय "जेड" सील पैकेज

- अतिरिक्त मजबूती और फील्ड सील समायोजन के लिए थ्रेडेड हेडनट

- स्थिरता के लिए लंबी असर लंबाई

- बंद और विस्तारित आयाम इंच और मिलीमीटर दोनों इकाइयों में उपलब्ध हैं

---

VI. अनुप्रयोग और फिटमेंट

कैटलॉग 4000 सीरीज पिन-पिन सिलेंडर को हाइड्रोलिक टिपिंग समाधान के अंतर्गत रखता है। 63-4402-104 पर उन उपकरणों के लिए विचार किया जा सकता है जहां सिलेंडर को दो पिनों के बीच लगाया जाना चाहिए और उपलब्ध इंस्टॉलेशन लिफाफा कैटलॉग आयामों से मेल खाता है।

फिटमेंट की पुष्टि करने से पहले, मशीन की पूरी गतिविधि की समीक्षा करें। पूर्ण प्रत्यावर्तन और विस्तार पर सिलेंडर में पर्याप्त निकासी होनी चाहिए, और टिपिंग संरचना के हिलने पर पिनों को संरेखित रहना चाहिए। होज़ रूटिंग की भी जाँच की जानी चाहिए ताकि 3/4 एनपीटीएफ कनेक्शन होज़ निर्माता की सीमा से परे मुड़ने या झुकने के संपर्क में न आए।

---

सातवीं. कोटेशन के लिए आवश्यक जानकारी

अपनी पूछताछ के साथ निम्नलिखित जानकारी भेजें:

1. मशीन का प्रकार और सिलेंडर फ़ंक्शन

2. मौजूदा पिन-सेंटर आयाम

3. पिन व्यास और कुंडा चौड़ाई

4. आवश्यक बंद और विस्तारित लंबाई

5. कार्य दबाव और पंप प्रवाह

6. हाइड्रोलिक द्रव और ऑपरेटिंग तापमान

7. पोर्ट ओरिएंटेशन और होज़ रूटिंग

8. आवश्यक सील विकल्प

9. मात्रा और वितरण गंतव्य

10. मौजूदा सिलेंडर ड्राइंग या स्पष्ट तस्वीरें

एक ड्राइंग विशेष रूप से महत्वपूर्ण है जब प्रतिस्थापन सिलेंडर को मौजूदा टिपिंग तंत्र में फिट होना चाहिए।

आठवीं. अक्सर पूछे जाने वाले प्रश्न

---

नौवीं. एचसीआईसी के बारे में

एचसीआईसी औद्योगिक अनुप्रयोगों के लिए हाइड्रोलिक सिलेंडर और हाइड्रोलिक बिजली इकाइयों का निर्माण करती है। कंपनी की आधिकारिक वेबसाइट मानक, उद्देश्य-निर्मित और कस्टम हाइड्रोलिक समाधान प्रस्तुत करती है।

प्रतिस्थापन या ओईएम पूछताछ के लिए, मशीन की ड्राइंग और संपूर्ण सिलेंडर आयाम भेजें। एचसीआईसी अंतिम विनिर्देश की पुष्टि करने से पहले फिटमेंट आवश्यकताओं की समीक्षा कर सकता है।

---

X. कोटेशन का अनुरोध करें

मॉडल 63-4402-104 के लिए, मौजूदा सिलेंडर ड्राइंग, पिन आयाम, काम करने की स्थिति और आवश्यक मात्रा तकनीकी समीक्षा के लिए एचसीआईसी को भेजें।
