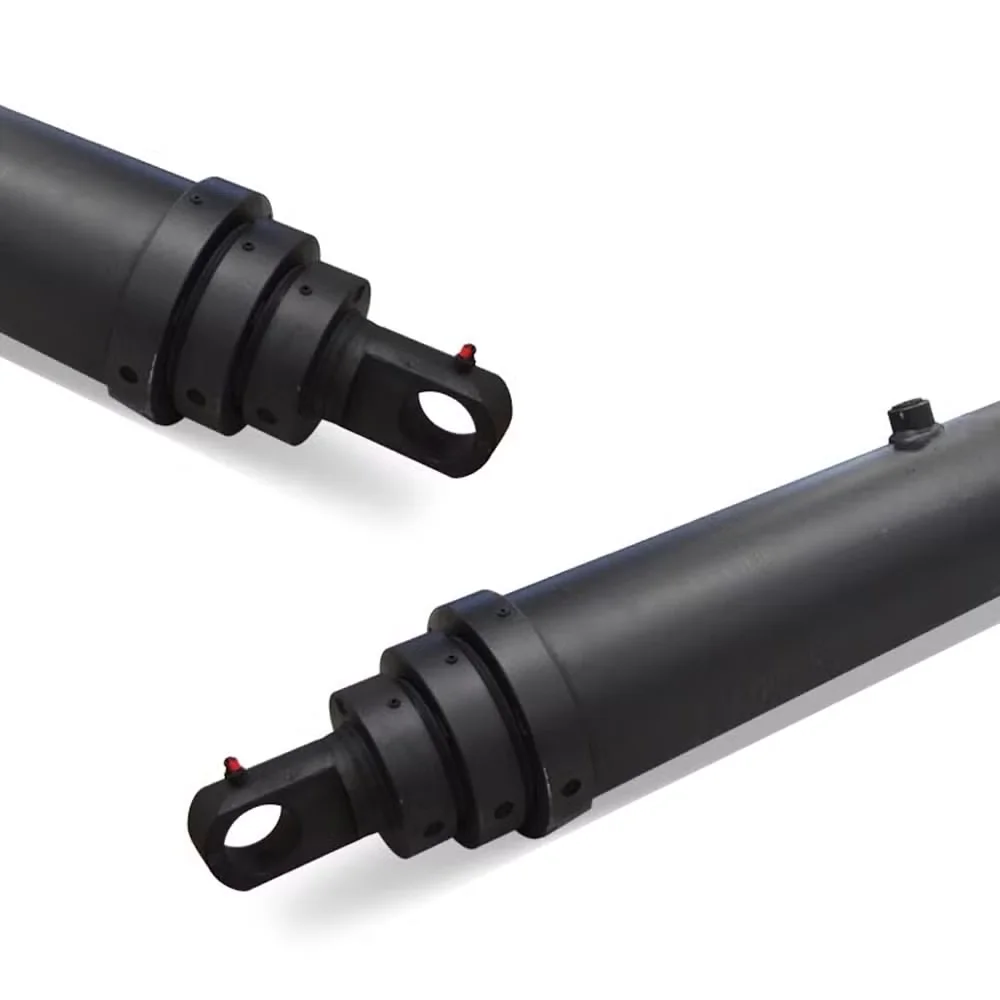

OEM प्रतिस्थापन योजना के लिए 53-4592-72 पिन-टू-पिन हाइड्रोलिक सिलेंडर आयाम, 71.94-इंच स्ट्रोक, 3/4-इंच एनपीटीएफ पोर्ट और 155 पौंड कैटलॉग वजन की समीक्षा करें।
Stroke:
1,827 मिमीClosed length:
930 मिमीExtended length:
2757 मिमीPort:
एनपीटीएफ में 3/453-4592-72 पिन-टू-पिन हाइड्रोलिक सिलेंडर एचसीआईसी-2026 कैटलॉग में सूचीबद्ध 4000 सीरीज मॉडल है। प्रतिस्थापन या ओईएम परियोजना के लिए इसका मुख्य मूल्य आयामी है: कैटलॉग एक उत्पाद पंक्ति में स्ट्रोक, बंद और विस्तारित लंबाई, बढ़ते ज्यामिति, बंदरगाह, तेल की मात्रा और वजन की पहचान करता है।
इस प्रकार के सिलेंडर का चयन केवल स्ट्रोक द्वारा नहीं किया जाता है। पिन केंद्र, बढ़ते कान, आसपास की निकासी, हाइड्रोलिक कनेक्शन और उपलब्ध सेवा स्थान सभी को मशीन से मेल खाना चाहिए। किसी मौजूदा इकाई को बदलने वाले खरीदार के लिए, सबसे सुरक्षित शुरुआती बिंदु वर्तमान सिलेंडर ड्राइंग या फ़ील्ड माप का एक पूरा सेट है।
| वस्तु | इंच मान | मीट्रिक मान |
|---|---|---|
| नमूना | 53-4592-72 | 53-4592-72 |
| शृंखला | 4000 सीरीज | 4000 सीरीज |
| स्ट्रोक, ए | 71.94 इंच | 1,827 मिमी |
| बंद लंबाई, बी | 36.62 इंच | 930 मिमी |
| विस्तारित लंबाई, सी | 108.56 इंच | 2,757 मिमी |

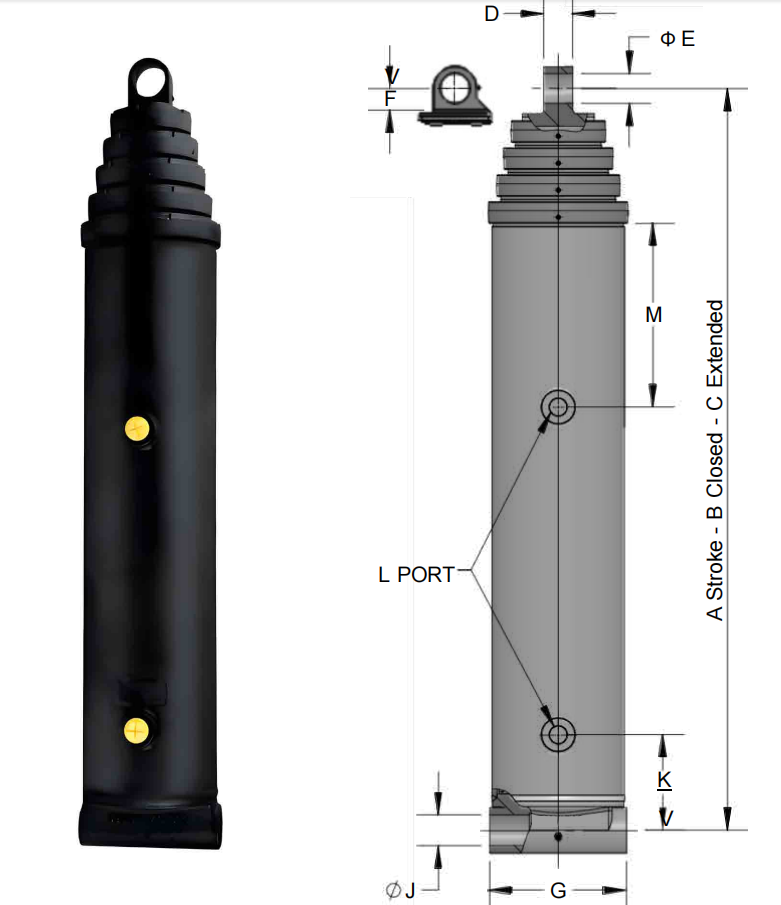

| आयाम डी | 1.50 इंच | 38 मिमी |
| आयाम ई | 2.06 इंच | 52 मिमी |
| आयाम एफ | 2.00 इंच | 51 मिमी |
| आयाम जी | 7.00 इंच | 178 मिमी |
| आयाम जे | 2.06 इंच | 52 मिमी |
| आयाम के | 19.50 इंच | 495 मिमी |
| पत्तन | एनपीटीएफ में 3/4 | एनपीटीएफ में 3/4 |
कैटलॉग पृष्ठ इस मॉडल के लिए सार्वभौमिक दबाव रेटिंग, लोड रेटिंग या मशीन-विशिष्ट प्रदर्शन गारंटी नहीं देता है। वास्तविक उपकरण के लिए उन आवश्यकताओं की पुष्टि की जानी चाहिए।

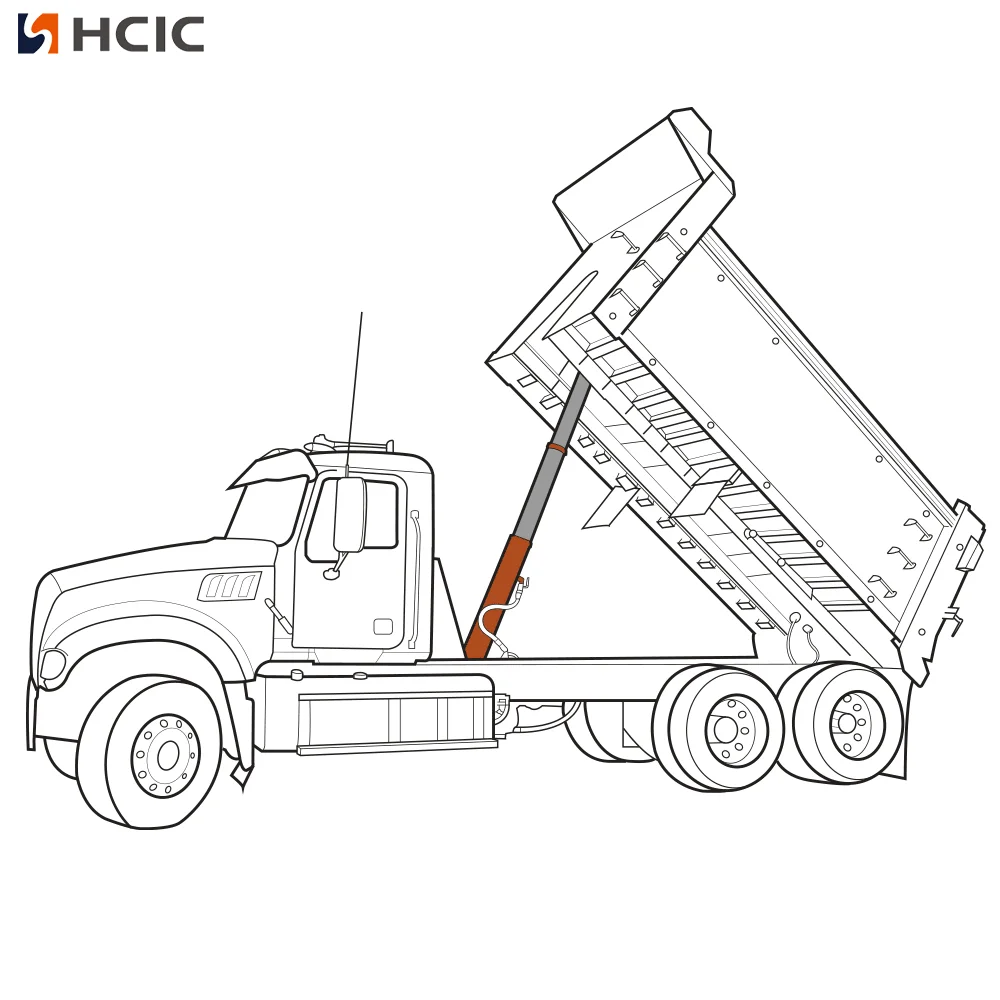

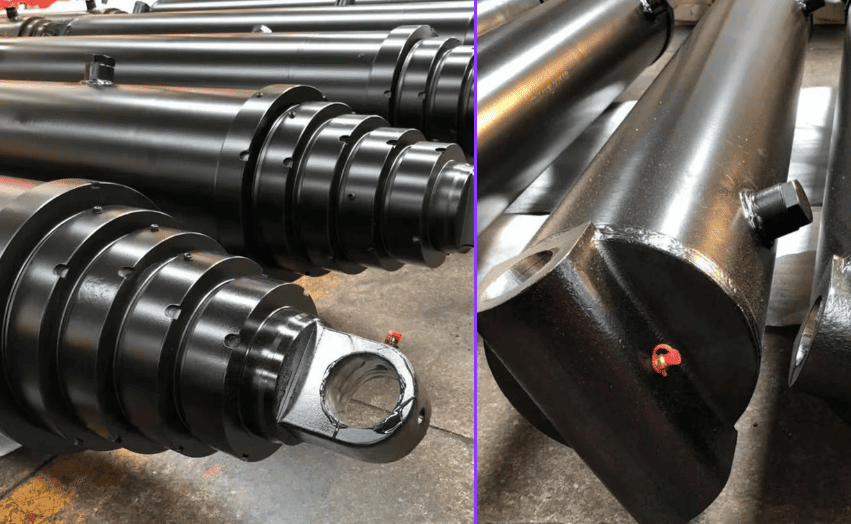

एक पिन-टू-पिन सिलेंडर दो बढ़ते बिंदुओं के माध्यम से गति स्थानांतरित करता है। एक सिरा एक निश्चित ब्रैकेट से जुड़ता है और दूसरा चलती संरचना से जुड़ता है। जैसे ही तेल सिलेंडर की लंबाई बदलता है, दो पिनों के बीच की दूरी बदल जाती है और मशीन अपने डिज़ाइन किए गए चाप के माध्यम से चलती है।
यह विस्तारित और बंद लंबाई को महत्वपूर्ण बनाता है। 53-4592-72 पंक्ति में 36.62 इंच बंद और 108.56 इंच विस्तारित सूची है। अंतर कैटलॉग स्ट्रोक संदर्भ में है, लेकिन मशीन को अभी भी सिलेंडर, पिन, ब्रैकेट, होसेस और संरचना के पूर्ण यात्रा पथ के लिए पर्याप्त भौतिक स्थान की आवश्यकता है।
प्रतिस्थापन के दौरान डी, ई, एफ, जी, जे और के आयाम भी मायने रखते हैं। वे सिलेंडर बॉडी, माउंटिंग हार्डवेयर, पिन स्थान और कनेक्शन लिफाफे के बीच संबंध को नियंत्रित कर सकते हैं। एक सिलेंडर जिसमें सही स्ट्रोक है लेकिन गलत माउंटिंग ज्यामिति एक महंगी स्थापना समस्या पैदा कर सकती है।
बंद और विस्तारित मशीन स्थितियों में स्थापित पिन केंद्रों को मापें। पिन का व्यास, ब्रैकेट की चौड़ाई, कानों के बीच की दूरी, बुशिंग की स्थिति और उस दिशा की जांच करें जिसमें भार जोड़ में प्रवेश करता है। किसी ऐसे ब्रैकेट में प्रतिस्थापन के लिए बाध्य न करें जो एक अलग माउंटिंग लिफाफे के लिए डिज़ाइन किया गया था।
साइट की प्रक्रिया के अनुसार हाइड्रोलिक सर्किट को सुरक्षित रूप से अलग करके मशीन को उसकी पूरी यांत्रिक सीमा के माध्यम से ले जाएं। सिलेंडर बॉडी, रॉड, ब्रैकेट, गार्ड, होज़ और आस-पास की संरचना के बीच हस्तक्षेप देखें। विस्तारित लंबाई इस जाँच का केवल एक भाग है।
कैटलॉग में एनपीटीएफ पोर्ट में 3/4 सूचीबद्ध है। मशीन द्वारा प्रयुक्त फिटिंग मानक और सीलिंग विधि का मिलान करें। पूरी पिन-टू-पिन गतिविधि के लिए नली की पर्याप्त लंबाई छोड़ें, साथ ही घर्षण, तेज मोड़ और चलती स्टीलवर्क के साथ संपर्क को रोकें।
कैटलॉग में 1.3 गैलन भरण तेल की मात्रा और 4.0 गैलन विस्तारित तेल की मात्रा सूचीबद्ध है। ये मान नियोजन के लिए उपयोगी हैं, लेकिन संपूर्ण प्रणाली में नली की मात्रा, वाल्व की मात्रा, जलाशय स्तर और मशीन की परिचालन स्थिति भी शामिल है। कमीशनिंग से पहले कार्यशील तेल स्तर की पुष्टि करें।
53-4592-72 की समीक्षा ओईएम उपकरण या प्रतिस्थापन परियोजनाओं के लिए की जा सकती है, जिन्हें 71.94-इंच कैटलॉग स्ट्रोक के साथ परिभाषित पिन-टू-पिन हाइड्रोलिक सिलेंडर की आवश्यकता होती है। यह विशेष रूप से तब प्रासंगिक होता है जब खरीदार के पास मापने के लिए एक ड्राइंग या मौजूदा सिलेंडर होता है और उसे सामान्य सिलेंडर अनुशंसा के बजाय एक आयामी मिलान की आवश्यकता होती है।
अंतिम तकनीकी निर्णय से पहले एचसीआईसी को एप्लिकेशन लोड, ऑपरेटिंग दबाव, गति कोण, चक्र आवृत्ति और स्थापना तस्वीरें प्राप्त होनी चाहिए। उन विवरणों को कैटलॉग पंक्ति द्वारा प्रतिस्थापित नहीं किया जाता है।
53-4592-72 पिन-टू-पिन हाइड्रोलिक सिलेंडर उन परियोजनाओं के लिए एक आयामी-फिट उत्पाद है जहां सिलेंडर को परिभाषित 71.94-इंच स्ट्रोक के माध्यम से दो मशीन बिंदुओं को जोड़ना होगा। इसकी 36.62-इंच बंद लंबाई, 108.56-इंच विस्तारित लंबाई, एनपीटीएफ पोर्ट में 3/4, 1.3-गैलन भरण मूल्य, 4.0-गैलन विस्तारित मूल्य और 155 पाउंड कैटलॉग वजन OEM या प्रतिस्थापन समीक्षा के लिए एक स्पष्ट प्रारंभिक बिंदु प्रदान करते हैं।
ऑर्डर करने से पहले पिन-सेंटर माप, ब्रैकेट विवरण, हाइड्रोलिक डेटा और मशीन चित्र एचसीआईसी को भेजें। यह पुष्टि करने का व्यावहारिक तरीका है कि मॉडल संपूर्ण तंत्र में फिट बैठता है या नहीं।
