डंप ट्रेलरों के कैटलॉग आयामों के लिए मॉडल 621 पावर होइस्ट की समीक्षा करें और ऑर्डर करने से पहले ट्रेलर फ्रेम स्पेस, माउंटिंग ज्योमेट्री, बॉडी क्लीयरेंस और सर्विस एक्सेस की जांच करें।
डंप ट्रेलरों के लिए मॉडल 621 पावर होइस्ट ट्रेलर लिफ्टिंग-सिस्टम अनुप्रयोगों के लिए आपूर्ति की गई अमेरिकन पावर होइस्ट कैटलॉग में सूचीबद्ध है। एक ओईएम बिल्डर या प्रतिस्थापन खरीदार के लिए, महत्वपूर्ण पहला कदम आयामी फिटमेंट है: लहरा को ट्रेलर फ्रेम, डंप-बॉडी मूवमेंट, माउंटिंग पॉइंट और हाइड्रोलिक व्यवस्था के साथ काम करना चाहिए।

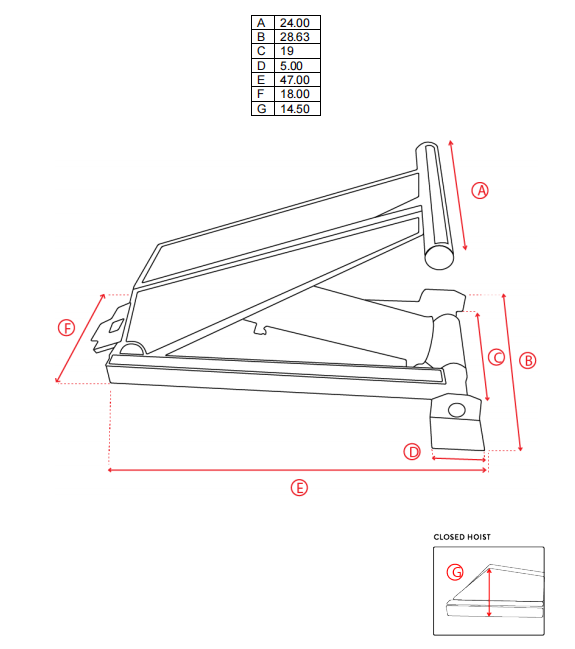

मॉडल 621 पृष्ठ ए से जी तक सात आयामी संदर्भ देता है। ये माप अंतिम ब्रैकेट, पिन और सुदृढीकरण विवरण स्वीकृत होने से पहले ट्रेलर ड्राइंग समीक्षा के लिए एक व्यावहारिक प्रारंभिक बिंदु प्रदान करते हैं।
| पैरामीटर | कैटलॉग मूल्य |
|---|---|
| नमूना | 621 |
| उत्पाद श्रेणी | शक्ति फहराना |
| आयाम ए | 24.00 इंच |
| आयाम बी | 28.63 इंच |
| आयाम सी | 19.00 इंच |
| आयाम डी | 5.00 इंच |
| आयाम ई | 47.00 इंच |
| आयाम एफ | 18.00 इंच |
| आयाम जी | 14.50 इंच |
उपरोक्त मान आपूर्ति की गई सूची में मॉडल 621 पृष्ठ से प्रतिलेखित हैं। उत्पादन या प्रतिस्थापन अनुमोदन से पहले वास्तविक ट्रेलर के विरुद्ध नवीनतम तकनीकी ड्राइंग की पुष्टि करें।

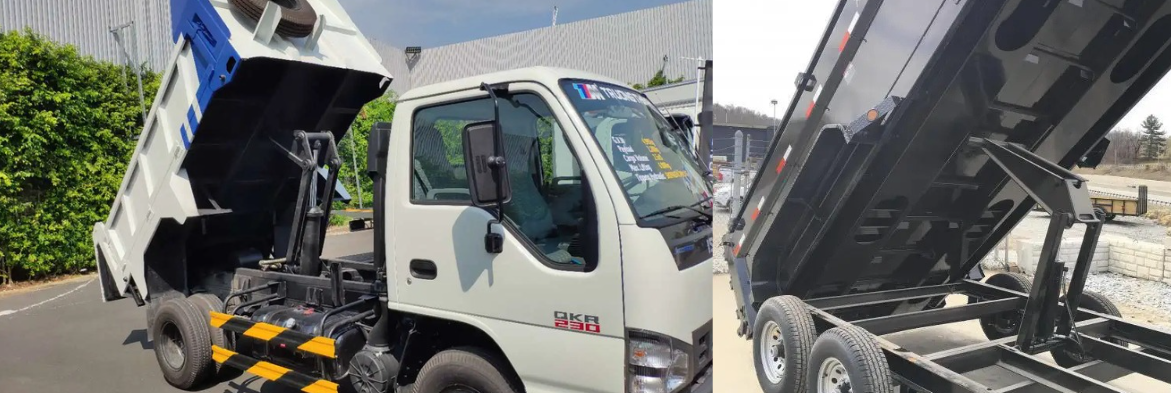

एक ट्रेलर लहरा एक बदलते यांत्रिक कोण के माध्यम से संचालित होता है। बंद डंप बॉडी के नीचे उपलब्ध स्थान बदल सकता है क्योंकि बॉडी उठना शुरू कर देती है। फ़्रेम क्रॉसमेम्बर, ब्रैकेट, हाइड्रोलिक होसेस और बॉडी के नीचे का भाग पूरे मूवमेंट के दौरान साफ़ रहना चाहिए।
इस कारण से, मॉडल 621 पावर होइस्ट का मूल्यांकन केवल मॉडल नंबर के आधार पर करने के बजाय संपूर्ण लिफ्टिंग सिस्टम के हिस्से के रूप में किया जाना चाहिए। ट्रेलर की संरचना, पीछे के काज की स्थिति, माउंटिंग व्यवस्था और हाइड्रोलिक सर्किट सभी अंतिम स्थापना को प्रभावित करते हैं।
फ़्रेम और डंप बॉडी के बीच उपलब्ध स्थान के साथ होइस्ट की तुलना करते समय आयाम ए, बी और सी से प्रारंभ करें। बंद स्थिति को मापें, फिर उठाने के चक्र के दौरान शरीर की गति के पथ की समीक्षा करें।
स्थैतिक क्लीयरेंस जांच से शरीर के घूमने पर होने वाले संपर्क का पता नहीं चल पाता है। एक बंद ट्रेलर से लिए गए एकल माप की तुलना में एक आयामी ड्राइंग या चिह्नित स्थापना तस्वीरें अधिक उपयोगी होती हैं।
आयाम डी, एफ और जी खरीदार को समर्थन प्लेटों, पिन स्थिति और फ्रेम सुदृढीकरण पर चर्चा करने में मदद करते हैं। इन्हें पूर्ण ब्रैकेट ड्राइंग के रूप में नहीं माना जाना चाहिए। वास्तविक माउंटिंग डिज़ाइन में प्रतिक्रिया भार, पिन संरेखण, वेल्ड लेआउट और उठाने वाले बल प्राप्त करने वाली संरचना को ध्यान में रखना चाहिए।
समर्थन व्यवस्था को निरीक्षण, नली रूटिंग और भविष्य के सेवा कार्य के लिए पर्याप्त पहुंच की भी आवश्यकता है। यदि नियमित पहुंच अवरुद्ध है तो एक टाइट इंस्टॉलेशन स्वचालित रूप से एक अच्छा इंस्टॉलेशन नहीं है।
मॉडल 621 के लिए आयाम ई को 47.00 इंच के रूप में सूचीबद्ध किया गया है। इस मान की तुलना उपलब्ध इंस्टॉलेशन लंबाई, बंद-बॉडी स्थिति और पास के क्रॉसमेम्बर्स या उपकरण के स्थान से करें।
समग्र व्यवस्था में हाइड्रोलिक कनेक्शन और दृश्य निरीक्षण के लिए भी जगह छोड़नी चाहिए। अंतिम अनुमोदन नवीनतम ड्राइंग और संपूर्ण मूवमेंट लिफाफे पर आधारित होना चाहिए।
डंप ट्रेलरों के लिए मॉडल 621 पावर होइस्ट लिफ्टिंग-सिस्टम परियोजनाओं के लिए प्रासंगिक है जहां एक परिभाषित कैटलॉग मॉडल और आयामी संदर्भ की आवश्यकता होती है। यांत्रिक और हाइड्रोलिक आवश्यकताओं की पुष्टि होने पर ओईएम ट्रेलर निर्माण, प्रतिस्थापन कार्य और सिस्टम रीडिज़ाइन के लिए इसकी समीक्षा की जा सकती है।
आपूर्ति किया गया मॉडल 621 पृष्ठ आयामों को सूचीबद्ध करता है लेकिन इस मॉडल के लिए सत्यापित क्षमता, कार्य-दबाव मूल्य, सेवा-जीवन आंकड़ा या प्रमाणन प्रदान नहीं करता है। इन विवरणों की वास्तविक परियोजना के लिए पुष्टि की जानी चाहिए और मॉडल संख्या से अनुमान नहीं लगाया जाना चाहिए।
OEM या प्रतिस्थापन समीक्षा के लिए, भेजें:
यह जानकारी एचसीआईसी को छिपे हुए संरचनात्मक या हाइड्रोलिक विवरणों को ध्यान में रखे बिना फिटमेंट का मूल्यांकन करने में मदद करती है।
यह एक कैटलॉग-सूचीबद्ध पावर होइस्ट है जिसे यहां डंप-ट्रेलर लिफ्टिंग-सिस्टम अनुप्रयोगों के लिए माना जाता है। अंतिम उपयुक्तता ट्रेलर संरचना, माउंटिंग व्यवस्था और हाइड्रोलिक सिस्टम पर निर्भर करती है।
कैटलॉग में A को 24.00 इंच, B को 28.63 इंच, C को 19.00 इंच, D को 5.00 इंच, E को 47.00 इंच, F को 18.00 इंच और G को 14.50 इंच पर सूचीबद्ध किया गया है।
| पैरामीटर | कैटलॉग मूल्य |
|---|---|
| नमूना | 621 |
| उत्पाद श्रेणी | शक्ति फहराना |
| आयाम ए | 24.00 इंच |
| आयाम बी | 28.63 इंच |
| आयाम सी | 19.00 इंच |
| आयाम डी | 5.00 इंच |
| आयाम ई | 47.00 इंच |
| आयाम एफ | 18.00 इंच |
| आयाम जी | 14.50 इंच |
आपूर्ति किए गए मॉडल 621 पृष्ठ पर कोई सत्यापित क्षमता मान नहीं दिखाया गया है। संपूर्ण ट्रेलर डिज़ाइन और परियोजना आवश्यकताओं के अनुरूप क्षमता की समीक्षा की जानी चाहिए।
स्वचालित रूप से नहीं. प्रतिस्थापन निर्णय लेने से पहले माउंटिंग पॉइंट, पिन सेंटर, क्लीयरेंस, बॉडी मूवमेंट, हाइड्रोलिक कनेक्शन और फ्रेम की ताकत सभी की जांच की जानी चाहिए।
आयाम E को 47.00 इंच के रूप में सूचीबद्ध किया गया है। इसकी तुलना उपलब्ध इंस्टॉलेशन लंबाई, बंद-बॉडी स्थिति, सेवा पहुंच और आस-पास के फ्रेम सदस्यों से की जानी चाहिए।
मॉडल संदर्भ, ट्रेलर विवरण, मापा स्थापना स्थान, काज और पिन स्थान, तस्वीरें या चित्र, मौजूदा हाइड्रोलिक जानकारी और आवश्यक उठाने का क्रम भेजें।
सटीक उद्धरण के लिए, ट्रेलर ड्राइंग, माउंटिंग माप और उपलब्ध हाइड्रोलिक जानकारी एचसीआईसी को भेजें। अंतिम निर्णय में नवीनतम ड्राइंग और संपूर्ण उठाने की व्यवस्था का उपयोग किया जाना चाहिए।
जिनान हुआचेन इंडस्ट्रियल कंपनी लिमिटेड (एचसीआईसी) वाहन और औद्योगिक अनुप्रयोगों के लिए हाइड्रोलिक सिलेंडर और बिजली इकाइयों का विकास और निर्माण करती है। मॉडल 621 प्रोजेक्ट के लिए, एचसीआईसी उपलब्ध इंस्टॉलेशन जानकारी की समीक्षा कर सकता है और ओईएम या प्रतिस्थापन कोटेशन के लिए आवश्यक तकनीकी विवरणों की पहचान कर सकता है।
