5-इंच बोर, 16-इंच स्ट्रोक, 5-11.4 टन कैटलॉग क्षमता रेंज और 229 पाउंड अनुमानित वजन के साथ डंप ट्रेलर लिफ्टिंग साइटम्स के लिए एचसी-416 कैंची लहरा।

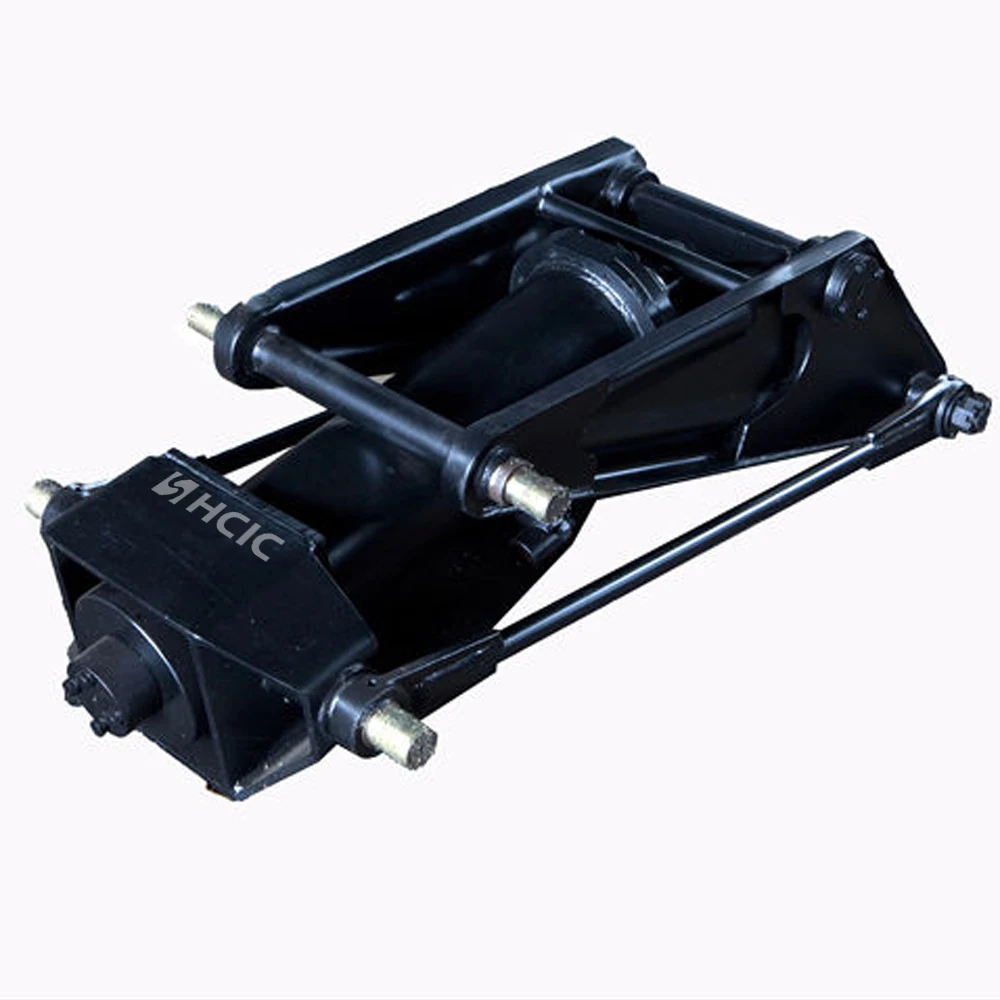

एचसी-416 डंप-ट्रेलर लिफ्टिंग सिस्टम के लिए एचसीआईसी-2026 कैटलॉग में सूचीबद्ध एक कैंची लहरा है। यह एक हाइड्रोलिक सिलेंडर को कैंची तंत्र, फ्रेम और माउंटिंग घटकों के साथ जोड़ता है ताकि सिलेंडर की गति को डंप बॉडी की नियंत्रित लिफ्ट में बदल दिया जा सके।
यह मॉडल ट्रेलर बिल्डरों और प्रतिस्थापन खरीदारों के लिए एक व्यावहारिक शुरुआती बिंदु है, जिन्हें एक परिभाषित आयामी लिफाफे के साथ कॉम्पैक्ट हाइड्रोलिक डंप ट्रेलर होइस्ट की आवश्यकता होती है। अंतिम उपयुक्तता अभी भी ट्रेलर फ्रेम, शरीर के वजन, काज की स्थिति, आवश्यक डंप कोण और हाइड्रोलिक सर्किट पर निर्भर करती है।
| पैरामीटर | कैटलॉग मूल्य |
|---|---|
| नमूना | एचसी-416 |
| उत्पाद का प्रकार | डंप ट्रेलर के लिए कैंची लहरा |
| शरीर की लंबाई | 40.4 इंच |
| ऊब पैदा करना | 5 इंच |
| आघात | 16 इंच |
| छड़ | 2 इंच |
| बढ़ती हुई ऊँचाई | 4.97 इंच |
| कैटलॉग क्षमता सीमा | 5-11.4 टन |
| अनुमानित वजन | 229 पौंड |
उपरोक्त मान आपूर्ति किए गए एचसीआईसी-2026 कैटलॉग, पीडीएफ पृष्ठ 15 में डंप ट्रेलर तालिका के लिए सिज़र होइस्ट से प्रतिलेखित हैं। क्षमता सीमा एप्लिकेशन समीक्षा के लिए एक कैटलॉग संदर्भ है, न कि प्रत्येक ट्रेलर डिज़ाइन के लिए सार्वभौमिक पेलोड रेटिंग।
एक सीधा हाइड्रोलिक सिलेंडर हमेशा ट्रेलर फ्रेम के लिए सर्वोत्तम उठाने वाली ज्यामिति प्रदान नहीं करता है। एक कैंची तंत्र सिलेंडर यात्रा और शरीर की गति के बीच संबंध को बदल देता है, जिससे लिफ्टिंग सिस्टम को एक परिभाषित इंस्टॉलेशन स्थान के भीतर काम करने में मदद मिलती है।
एचसी-416 तब प्रासंगिक होता है जब किसी बिल्डर को कैटलॉग के 5-11.4 टन एप्लिकेशन रेंज में ट्रेलर के लिए 5-इंच-बोर, 16-इंच-स्ट्रोक होइस्ट पैकेज की आवश्यकता होती है। होइस्ट की समीक्षा अकेले सिलेंडर बोर से चुने जाने के बजाय संपूर्ण उठाने की प्रणाली के हिस्से के रूप में की जानी चाहिए।
कैंची की ज्यामिति, धुरी की स्थिति और बॉडी काज यह निर्धारित करते हैं कि लिफ्ट में विभिन्न बिंदुओं पर डंप बॉडी तक कितना बल पहुंचता है। एक ट्रेलर जिसे उठाना शुरू करना आसान है, उसे डंप चक्र के शीर्ष के पास एक अलग बल और कोण की आवश्यकता हो सकती है। यही कारण है कि उत्पादन अनुमोदन से पहले फ्रेम ड्राइंग और मूवमेंट जांच मायने रखती है।
कैटलॉग में एचसी-416 के लिए 40.4-इंच बॉडी लंबाई और 4.97-इंच माउंटिंग ऊंचाई सूचीबद्ध है। इन मानों की तुलना ट्रेलर फ्रेम, क्रॉसमेम्बर्स और डंप बॉडी के नीचे उपलब्ध स्थान से करें। जब शरीर बंद स्थिति से आवश्यक डंप कोण पर जाता है तो क्लीयरेंस की भी जांच करें।
5-इंच बोर, 16-इंच स्ट्रोक और 2-इंच रॉड मुख्य सिलेंडर डेटा का वर्णन करते हैं, लेकिन वे स्वयं पूर्ण उठाने के परिणाम को परिभाषित नहीं करते हैं। कैंची भुजाएँ, पिवट पिन, बॉडी हिंज और माउंटिंग ब्रैकेट सभी वास्तविक बल पथ को प्रभावित करते हैं।
लहरा को चौकोर रूप से स्थापित किया जाना चाहिए। तंग या गलत संरेखित धुरी प्रतिरोध पैदा कर सकती है जिसे हाइड्रोलिक सर्किट ठीक नहीं कर सकता है। परीक्षण से पहले, पुष्टि करें कि पिन बैठे हैं, ब्रैकेट ठीक से समर्थित हैं और कैंची की भुजाएँ इच्छित चाप के माध्यम से चल सकती हैं।

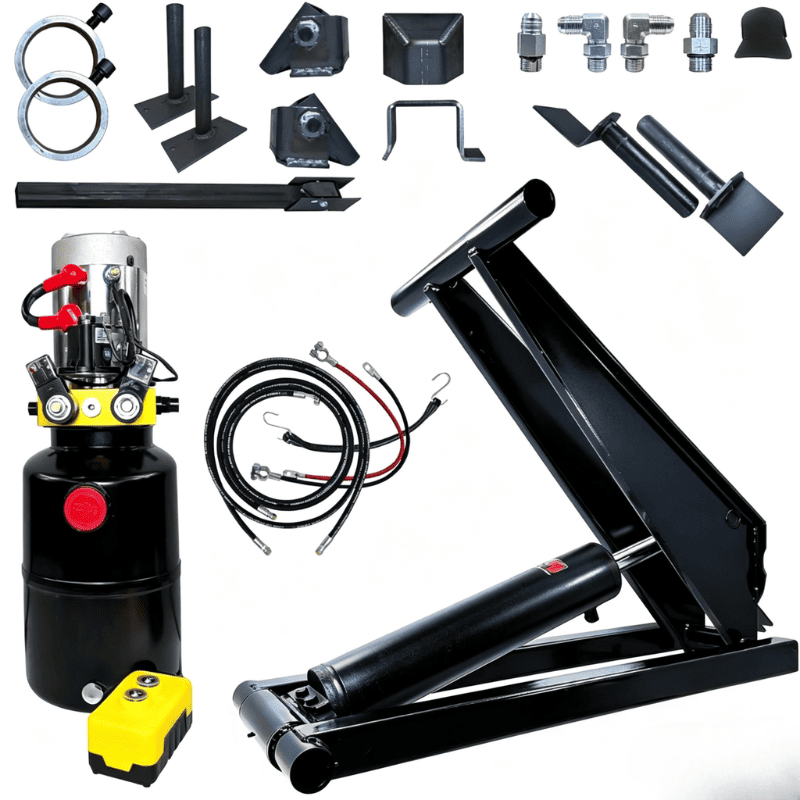

कैटलॉग में पंप, स्टील टैंक, नली, फिटिंग, लोड-कंट्रोल वाल्व, प्रोप किट और बैटरी केबल के साथ कैंची-होइस्ट किट का वर्णन किया गया है। परियोजना के लिए सटीक किट कॉन्फ़िगरेशन की पुष्टि की जानी चाहिए। पंप, राहत सुरक्षा, नली और नियंत्रण वाल्व को सिलेंडर और ट्रेलर की परिचालन आवश्यकताओं से मेल खाना चाहिए।
डंप-ट्रेलर प्रणाली में लोड-नियंत्रण फ़ंक्शन महत्वपूर्ण है क्योंकि दबाव या नली की स्थिति बदलने पर शरीर को अनियंत्रित नहीं गिरना चाहिए। उपकरण डिजाइनर को चालू करने से पहले वास्तविक वाल्व व्यवस्था और स्थापना निर्देशों की समीक्षा करनी चाहिए।
एचसी-416 को ओईएम डंप-ट्रेलर निर्माण, बेड़े प्रतिस्थापन कार्य और ट्रेलर अपग्रेड के लिए विचार किया जा सकता है जहां उपलब्ध फ्रेम स्थान और उठाने की आवश्यकता इसके कैटलॉग डेटा से मेल खाती है।
विशिष्ट परियोजना चर्चाओं में सिंगल-एक्सल या टेंडेम-एक्सल डंप ट्रेलर, उपयोगिता ट्रेलर, कृषि ट्रेलर और हल्के निर्माण ट्रेलर शामिल हैं। सही विकल्प वास्तविक शरीर के वजन, पेलोड, हिंज ज्यामिति, वांछित डंप कोण और ऑपरेटिंग वातावरण पर निर्भर करता है।
5-11.4 टन रेंज का उपयोग स्टैंड-अलोन अनुमोदन के रूप में न करें। पेलोड, बॉडी संरचना और भार वितरण उठाने की प्रणाली में बलों को बदल सकते हैं। किसी भिन्न होइस्ट को एचसी-416 से बदलने से पहले एक तकनीकी समीक्षा पूरी की जानी चाहिए।
एचसी-416 कैंची लहरा उद्धरण या प्रतिस्थापन समीक्षा के लिए, भेजें:
ये विवरण लहरा, सिलेंडर और हाइड्रोलिक पावर यूनिट की एक प्रणाली के रूप में समीक्षा करने की अनुमति देते हैं।
एचसी-416 डंप-ट्रेलर बिल्डरों को मूल्यांकन करने के लिए एक परिभाषित कैंची-होइस्ट मॉडल देता है: 40.4-इंच शरीर की लंबाई, 5-इंच बोर, 16-इंच स्ट्रोक, 4.97-इंच माउंटिंग ऊंचाई और 5-11.4 टन कैटलॉग क्षमता सीमा।
ऑर्डर देने से पहले प्रोजेक्ट-विशिष्ट समीक्षा के लिए ट्रेलर लेआउट, लिफ्टिंग आवश्यकता और हाइड्रोलिक डेटा एचसीआईसी को भेजें
