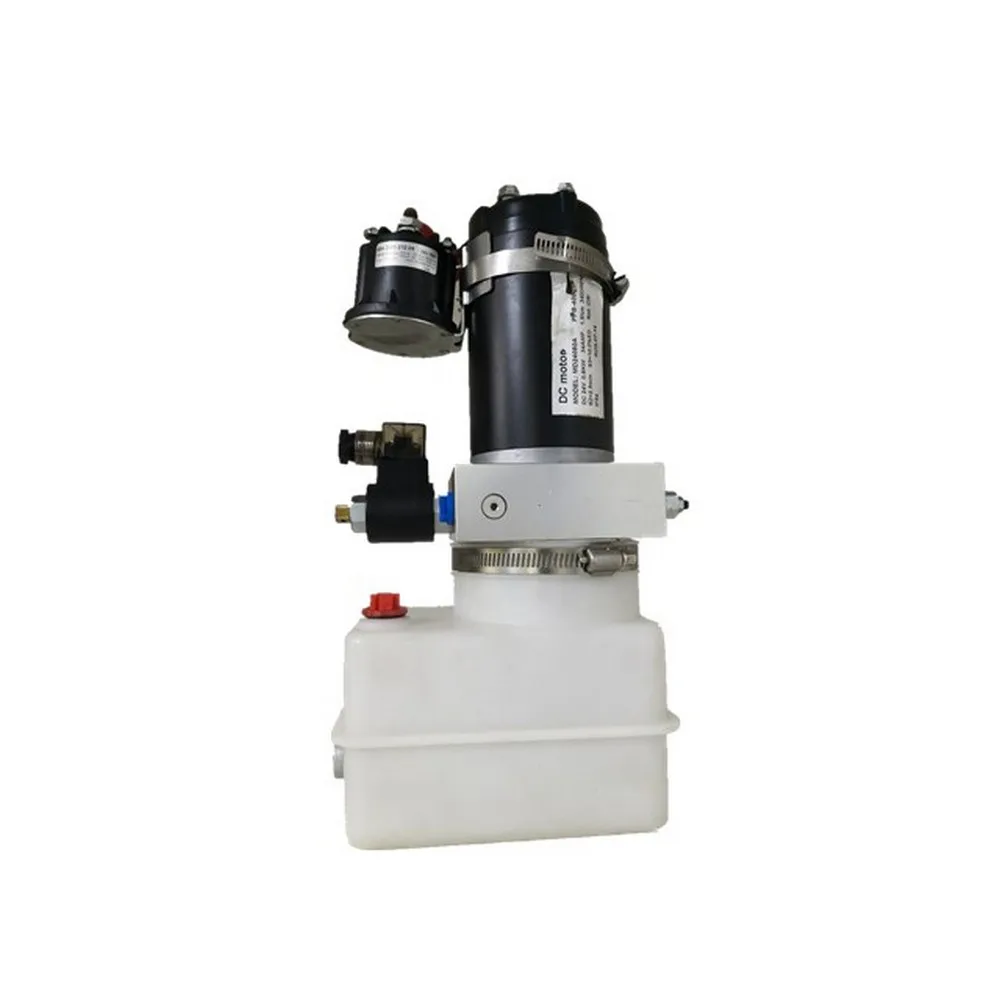

एचसीपीजीएस एक 1.2 जीपीएम सिंगल-एक्टिंग हाइड्रोलिक पावर यूनिट है जिसमें एसएई #6 पोर्ट, 4-गैलन टैंक और डंप ट्रेलर सिस्टम के लिए 3,000 पीएसआई विनिर्देश हैं।
Type:
एकल अभिनयFlow:
1.2 जीपीएमPort size:
एसएई #6Tank size:
4 गैलPressure specification:
3,000 पीएसआईडंप ट्रेलरों के लिए एचसीपीजीएस एकल अभिनय हाइड्रोलिक पावर यूनिट उन सर्किटों के लिए डिज़ाइन की गई है जो उठाने की दिशा को शक्ति देते हैं और मशीन के स्वयं के वजन या कम करने के लिए एक अलग वापसी व्यवस्था का उपयोग करते हैं। एचसीआईसी कैटलॉग इस मॉडल को 1.2 जीपीएम प्रवाह, एक एसएई # 6 पोर्ट, एक 4-गैलन टैंक, 3,000 पीएसआई और एक सोलनॉइड-संचालित 2-वे, 2-पोजीशन वाल्व के साथ एकल-अभिनय इकाई के रूप में सूचीबद्ध करता है।
वह संयोजन तब उपयोगी होता है जब ट्रेलर को दोनों सिलेंडर दिशाओं में हाइड्रोलिक पावर के बजाय सीधे पावर-अप सर्किट की आवश्यकता होती है। सही अनुप्रयोग अभी भी सिलेंडर, लोड पथ, ट्रेलर ज्यामिति, बैटरी सिस्टम, नली रूटिंग और नियंत्रण विधि पर निर्भर करता है।
| वस्तु | कैटलॉग जानकारी |
|---|---|
| नमूना | एचसीपीजीएस |
| प्रकार | एकल अभिनय |
| प्रवाह | 1.2 जीपीएम |
| पोर्ट आकार | एसएई #6 |
| टैंक का आकार | 4 गैल |
| दबाव विशिष्टता | 3,000 पीएसआई |
| वाल्व लगाना | सोलनॉइड संचालित; 2-रास्ता, 2-स्थिति |
| कैटलॉग स्रोत | एचसीआईसी‑2026, पृष्ठ 16 |
ये कैटलॉग पहचान मान हैं. उन्हें प्रत्येक ट्रेलर के लिए सार्वभौमिक उठाने की क्षमता, गारंटीकृत गति या पूर्ण विद्युत विनिर्देश के रूप में नहीं माना जाना चाहिए।
एक एकल-अभिनय एचपीयू सिलेंडर के एक कामकाजी पक्ष में दबावयुक्त तेल भेजता है। जब सोलनॉइड वाल्व सक्रिय होता है, तो पंप कनेक्टेड एक्चुएटर को ऊपर उठाने या विस्तारित करने के लिए प्रवाह की आपूर्ति करता है। जब कमांड हटा दिया जाता है, तो सर्किट चयनित ट्रेलर डिज़ाइन के अनुसार अपनी रिटर्न स्थिति में बदल जाता है। वास्तविक निचला व्यवहार सिलेंडर प्रकार, शरीर के वजन, यांत्रिक प्रतिरोध, लोड-नियंत्रण व्यवस्था और वापसी पथ पर निर्भर करता है।
यह एकल-अभिनय इकाई और पावर-अप/पावर-डाउन सर्किट के बीच मुख्य अंतर है। यदि ट्रेलर को सिलेंडर को दोनों दिशाओं में चलाने के लिए एचपीयू की आवश्यकता होती है, तो एकल-अभिनय एचसीपीजीएस कॉन्फ़िगरेशन स्वचालित रूप से सही विकल्प नहीं है। ऑर्डर देने से पहले सिलेंडर और नियंत्रण अनुक्रम की जांच की जानी चाहिए।
2-वे, 2-स्थिति सोलनॉइड वाल्व एचसीपीजीएस को एकल-अभिनय सर्किट के लिए एक केंद्रित नियंत्रण व्यवस्था देता है। इससे हाइड्रोलिक योजनाबद्ध की समीक्षा करना आसान हो सकता है जब ट्रेलर को केवल संचालित लिफ्टिंग और एक परिभाषित निचले पथ की आवश्यकता होती है।
सूचीबद्ध प्रवाह गति अनुमान के लिए एक प्रारंभिक बिंदु है। वास्तविक ट्रेलर की गति सिलेंडर की मात्रा, भार, वाल्व प्रतिबंध, नली की लंबाई, बैटरी की स्थिति और सिलेंडर पोर्ट पर उपलब्ध प्रवाह पर निर्भर करती है। संपूर्ण सिस्टम की जाँच किए बिना कैटलॉग प्रवाह को सीधे गारंटीकृत डंप समय में परिवर्तित न करें।
4-गैलन टैंक इस मॉडल के लिए सूचीबद्ध जलाशय मात्रा प्रदान करता है। आवश्यक ऑपरेटिंग तेल स्तर को सिलेंडर की मात्रा, नली की मात्रा, स्थापना कोण, वापसी की स्थिति और उपलब्ध सेवा स्थान के अनुसार जांचना चाहिए। अकेले टैंक का मूल्य इस बात की पुष्टि नहीं करता है कि प्रत्येक सिलेंडर और ट्रेलर बॉडी संगत होगी।
SAE #6 पोर्ट को ट्रेलर पर प्रयुक्त नली, एडॉप्टर और फिटिंग मानक से मेल खाना चाहिए। टूलबॉक्स या फ्रेम कम्पार्टमेंट के अंदर यूनिट स्थापित करने से पहले धागे की पहचान, सीलिंग विधि, नली मोड़ त्रिज्या और कसने तक पहुंच की पुष्टि करें।
3.5--कॉम्पैक्ट ट्रेलर एकीकरण
एचसीपीजीएस एचसीआईसी के डंप-ट्रेलर एचपीयू अनुभाग में सूचीबद्ध है। व्यावहारिक स्थापना के लिए, खरीदार को अभी भी बढ़ते छेद, मोटर और जलाशय निकासी, बैटरी केबल रूटिंग, रिमोट-कंट्रोल स्थान और सड़क मलबे से सुरक्षा की पुष्टि करनी चाहिए।
एकल-अभिनय हाइड्रोलिक सर्किट का उपयोग करके डंप ट्रेलरों और संबंधित उपकरणों के लिए एचसीपीजीएस की समीक्षा की जा सकती है। जब कनेक्टेड सिलेंडर और लोअरिंग विधि एप्लिकेशन से मेल खाती है तो यह ओईएम ट्रेलर निर्माण, प्रतिस्थापन परियोजना या बेड़े की मरम्मत के लिए उपयुक्त हो सकता है।
यह डबल-एक्टिंग पावर यूनिट के लिए एक सार्वभौमिक प्रतिस्थापन नहीं है। पावर्ड रिट्रैक्शन, हाइड्रोलिक जैक सर्किट या दो-दिशा नियंत्रण अनुक्रम का उपयोग करने वाले ट्रेलर को एक अलग वाल्व कॉन्फ़िगरेशन की आवश्यकता हो सकती है।
एचसीपीजीएस पूछताछ के साथ निम्नलिखित जानकारी भेजें:
यह जानकारी एचपीयू को केवल टैंक आकार या दबाव के आधार पर चुने जाने के बजाय ट्रेलर सिस्टम के हिस्से के रूप में समीक्षा करने की अनुमति देती है।
डंप ट्रेलरों के लिए एचसीपीजीएस एकल अभिनय हाइड्रोलिक पावर यूनिट पावर-अप सर्किट के लिए एक परिभाषित कैटलॉग विकल्प है। इसके प्रमुख पहचान बिंदु एकल-अभिनय प्रकार, 1.2 जीपीएम प्रवाह, एसएई #6 पोर्ट, 4-गैलन टैंक, 3,000 पीएसआई विनिर्देश और 2-वे, 2-पोजीशन सोलनॉइड वाल्व हैं।
विश्वसनीय उद्धरण के लिए, सिलेंडर डेटा, ट्रेलर लेआउट, विद्युत आपूर्ति और निचला क्रम प्रदान करें। एचसीआईसी तब समीक्षा कर सकता है कि एचसीपीजीएस कॉन्फ़िगरेशन संपूर्ण हाइड्रोलिक सिस्टम से मेल खाता है या नहीं।
एचसीआईसी परिवहन, अपशिष्ट प्रबंधन, निर्माण और औद्योगिक उपकरणों के लिए हाइड्रोलिक सिलेंडर, हाइड्रोलिक बिजली इकाइयों और संबंधित हाइड्रोलिक घटकों की आपूर्ति करता है। संपूर्ण मशीन डिज़ाइन और लागू सुरक्षा आवश्यकताओं के अनुरूप अंतिम उत्पाद उपयुक्तता की पुष्टि की जानी चाहिए।
