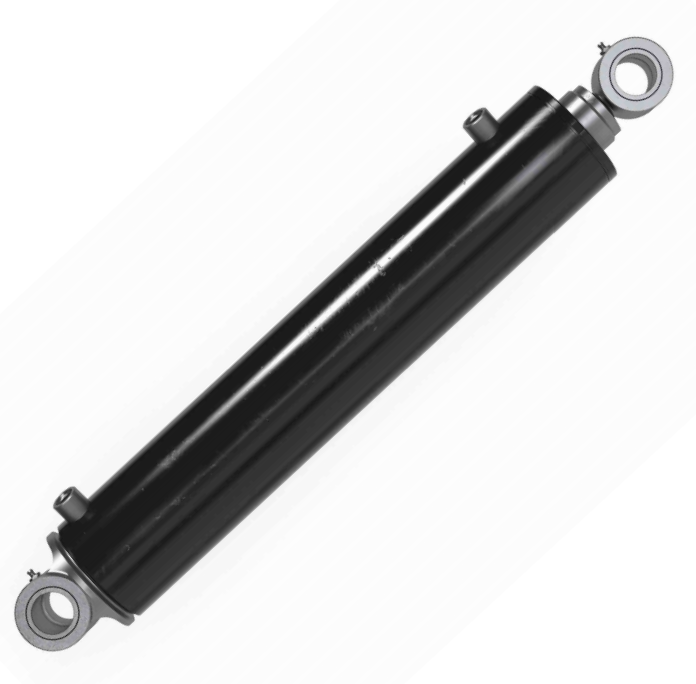

एम-1419165 रियर लोडर कचरा ट्रकों के लिए 5 इंच का बोर, 4 इंच का रॉड स्लाइड हाइड्रोलिक सिलेंडर है, जिसमें रियर लोडर कचरा ट्रक अनुप्रयोगों के लिए 32.5 इंच का स्ट्रोक है।
Description:
स्लाइड सिलेंडरBore:
5 इंचRod diameter:
4 इंचStroke:
32.5 इंचएम-1419165 स्लाइड हाइड्रोलिक सिलेंडर एचसीआईसी-2026 कैटलॉग में रियर लोडर कचरा ट्रक हाइड्रोलिक सिलेंडर के अंतर्गत सूचीबद्ध है। इसका कैटलॉग विवरण एक स्लाइड सिलेंडर है, जिसमें 5 इंच का बोर, 4 इंच की रॉड और 32.5 इंच का स्ट्रोक है।
एक स्लाइड हाइड्रोलिक सिलेंडर रियर लोडर के आंतरिक सामग्री-हैंडलिंग तंत्र के हिस्से के रूप में काम करता है। इसका मूल्यांकन स्लाइड प्लेट, गाइड, पिन, बॉडी संरचना और हाइड्रोलिक सर्किट के साथ किया जाना चाहिए। यदि स्ट्रोक, रॉड का आकार, माउंटिंग केंद्र या गति पथ भिन्न हो तो समान नाममात्र बोर वाला हाइड्रोलिक सिलेंडर स्वचालित रूप से सही प्रतिस्थापन नहीं होता है।
| पैरामीटर | कैटलॉग मूल्य |
|---|---|
| नमूना | एम‑1419165 |
| उत्पाद श्रेणी | रियर लोडर कचरा ट्रक हाइड्रोलिक सिलेंडर |
| विवरण | स्लाइड सिलेंडर |
| ऊब पैदा करना | 5 इंच |
| रॉड का व्यास | 4 इंच |
| आघात | 32.5 इंच |
| स्रोत | एचसीआईसी‑2026 कैटलॉग, पृ. 11 |
कैटलॉग प्रविष्टि में एम-1419165 के लिए मॉडल-विशिष्ट कामकाजी दबाव, वजन, पोर्ट विनिर्देश, बंद लंबाई या सामग्री ग्रेड सूचीबद्ध नहीं है। वास्तविक मशीन और प्रतिस्थापन कॉन्फ़िगरेशन के लिए इन विवरणों की पुष्टि की जानी चाहिए।
एम-1419165 रियर लोडर स्लाइड तंत्र के भीतर नियंत्रित रैखिक गति उत्पन्न करने के लिए 5-इंच बोर और 4-इंच रॉड के आयामी संबंध का उपयोग करता है। बड़ा रॉड व्यास एक महत्वपूर्ण फिटमेंट संदर्भ है क्योंकि यह रॉड-साइड क्षेत्र, गाइड व्यवस्था, माउंटिंग कनेक्शन और उपलब्ध क्लीयरेंस को प्रभावित करता है।
32.5 इंच का स्ट्रोक सिलेंडर की रैखिक यात्रा का वर्णन करता है। स्लाइड प्लेट का वास्तविक पथ गाइड रेल, धुरी या पिन स्थान, यांत्रिक स्टॉप और रियर-लोडर बॉडी के आकार पर निर्भर करता है। उस कारण से, एक प्रतिस्थापन समीक्षा में सिलेंडर को दोनों अंतिम स्थितियों में मापना चाहिए, न कि केवल कैटलॉग स्ट्रोक की तुलना करनी चाहिए।
कैटलॉग एम-1419165 को रियर लोडर कचरा ट्रक अनुभाग में रखता है और इसे विशेष रूप से एक स्लाइड सिलेंडर के रूप में पहचानता है। यह एप्लिकेशन विवरण खरीदार को सामान्य-उद्देश्य वाले औद्योगिक सिलेंडर के रूप में भाग का इलाज करने के बजाय स्लाइड गति और गाइड संरेखण पर पूछताछ पर ध्यान केंद्रित करने में मदद करता है।
एम-1419165 ऑर्डर करने से पहले, समीक्षा करें:
एक स्लाइड सिलेंडर से यह अपेक्षा नहीं की जानी चाहिए कि वह मुड़ी हुई गाइड या जब्त स्लाइड प्लेट पर काबू पा लेगा। अत्यधिक यांत्रिक प्रतिरोध पूरे सर्किट को प्रभावित कर सकता है और ध्वनि प्रतिस्थापन को गलत भाग बना सकता है।
एचसीआईसी कैटलॉग में रियर लोडर कचरा ट्रक हाइड्रोलिक सिस्टम के लिए एम-1419165 स्लाइड हाइड्रोलिक सिलेंडर सूचीबद्ध है। इसलिए इसे रियर-लोडर ओईएम एकीकरण, प्रतिस्थापन-सिलेंडर सोर्सिंग और बेड़े रखरखाव के लिए माना जा सकता है जहां मॉडल आयाम और स्लाइड तंत्र संगत हैं।
एप्लिकेशन लेबल एक सार्वभौमिक फिट स्थापित नहीं करता है। रियर-लोडर बॉडी गाइड व्यवस्था, स्लाइड आयाम, लोडिंग अनुक्रम और हाइड्रोलिक नियंत्रण में भिन्न हो सकती हैं। खरीद से पहले इन अंतरों की समीक्षा की जानी चाहिए।
स्पेयर-पार्ट्स खरीदने के लिए, "स्लाइड सिलेंडर" सामान्य हाइड्रोलिक-सिलेंडर लेबल की तुलना में अधिक उपयोगी है क्योंकि यह घटक को एक विशिष्ट मशीन फ़ंक्शन से जोड़ता है। खरीदार इस विवरण का उपयोग तकनीकी पूछताछ को व्यवस्थित करने के लिए कर सकता है:
यह फ़ंक्शन-प्रथम दृष्टिकोण केवल सिलेंडर का चयन करने के जोखिम को कम करता है क्योंकि इसका बोर मौजूदा हिस्से के समान दिखता है।
एचसीआईसी भेजें:
यदि मूल सिलेंडर विफल हो गया है, तो रॉड, बैरल, माउंटिंग पॉइंट और गाइड की छवियां शामिल करें। आसपास का तंत्र प्रतिस्थापन समीक्षा के लिए प्रासंगिक हो सकता है।
एम-1419165 स्लाइड हाइड्रोलिक सिलेंडर रियर लोडर कचरा ट्रक अनुप्रयोगों के लिए एक कैटलॉग-परिभाषित स्लाइड सिलेंडर है। इसका मुख्य पहचान डेटा 5-इंच बोर, 4-इंच रॉड, 32.5-इंच स्ट्रोक और कैटलॉग विवरण "स्लाइड सिलेंडर" है।
वे मान ओईएम और प्रतिस्थापन पूछताछ के लिए एक व्यावहारिक प्रारंभिक बिंदु प्रदान करते हैं, लेकिन एक विश्वसनीय निर्णय के लिए बोर तुलना से अधिक की आवश्यकता होती है। स्लाइड मैकेनिज्म ड्राइंग, माउंटिंग आयाम, हाइड्रोलिक सर्किट जानकारी और गाइड स्थिति सबमिट करें ताकि एचसीआईसी संपूर्ण अपशिष्ट-ट्रक प्रणाली के विरुद्ध एम-1419165 का आकलन कर सके।
