उत्पाद वर्णन

6TG-E130x1947 डंप ट्रेलरों के लिए छह चरण वाला अंडरबॉडी टेलीस्कोपिक हाइड्रोलिक सिलेंडर है। इसमें 1,947 मिमी स्ट्रोक, 14 एल की सूचीबद्ध कार्य मात्रा, 180 बार का अधिकतम कार्य दबाव और 11-18 टन की टिपिंग क्षमता सीमा है। इसके कैटलॉग आयामों में ए 543 मिमी, बी 216 मिमी, सी 327 मिमी, डी 132 मिमी और ई 92 मिमी शामिल हैं, जिनका सूचीबद्ध द्रव्यमान 53 किलोग्राम है।

साइड-डंप और थ्री-वे डंप ट्रेलर अनुप्रयोगों सहित लाइट-ड्यूटी डंप उपकरण के लिए सिलेंडर एचसीआईसी की अंडरबॉडी रेंज से संबंधित है। अंतिम स्थापना को अभी भी ट्रेलर फ्रेम, हिंज ज्यामिति, लोड पथ, तेल सर्किट और उपलब्ध माउंटिंग स्थान के विरुद्ध जांचा जाना चाहिए।

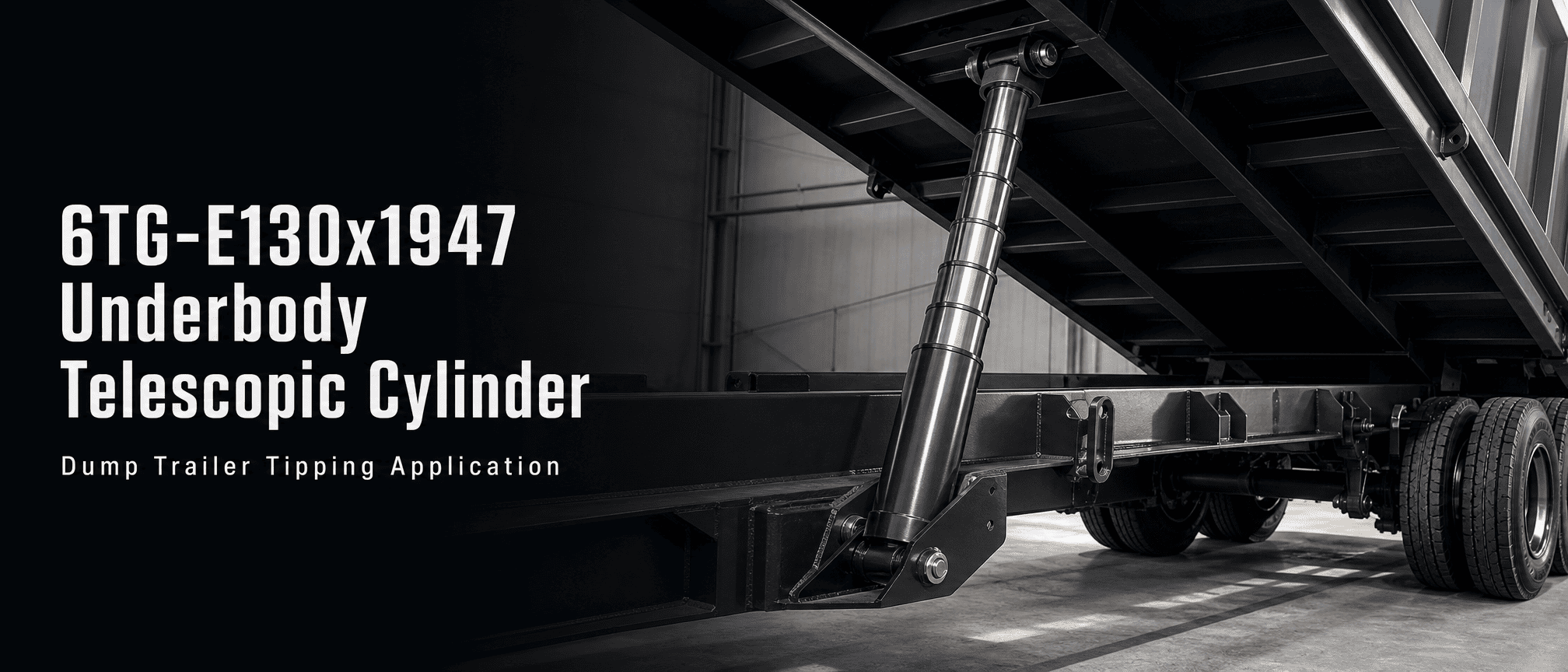

telescopic hydraulic cylinders

I. 6TG-E130x1947 को क्या करने के लिए डिज़ाइन किया गया है

एक अंडरबॉडी टेलीस्कोपिक सिलेंडर लंबे समय तक काम करने वाले स्ट्रोक को बनाने के लिए कई नेस्टेड चरणों का उपयोग करता है, जबकि वापस लिए गए पैकेज को एक लंबे सिलेंडर से छोटा रखता है। वह लेआउट उपयोगी है जहां सिलेंडर को डंप बॉडी के नीचे फिट होना चाहिए और फिर भी टिपिंग के लिए पर्याप्त गति प्रदान करनी चाहिए।

6TG-E130x1947 अंडरबॉडी टेलीस्कोपिक हाइड्रोलिक सिलेंडर छह चरणों का उपयोग करता है। जैसे ही हाइड्रोलिक तेल सिलेंडर में प्रवेश करता है, उठाने की गति उत्पन्न करने के लिए चरण क्रम में विस्तारित होते हैं। प्रत्यावर्तन के दौरान, चरण नेस्टेड असेंबली में वापस आ जाते हैं। वास्तविक अनुक्रम और लोड व्यवहार सिलेंडर डिजाइन, तेल आपूर्ति, बढ़ते ज्यामिति और ट्रेलर संरचना पर निर्भर करता है।

यह केवल स्ट्रोक की लंबाई के आधार पर एक सार्वभौमिक प्रतिस्थापन नहीं है। प्रतिस्थापन से पहले बंद स्थापना आयाम, पिन या आंख की व्यवस्था, टिपिंग कोण, शरीर का वजन और चेसिस माउंटिंग बिंदुओं की जांच की जानी चाहिए।

द्वितीय. 6TG-E130x1947 के लिए कैटलॉग विशिष्टता

telescopic hydraulic cylinders

वस्तु	कैटलॉग विशिष्टता
नमूना	6TG‑E130x1947
उत्पाद का प्रकार	अंडरबॉडी टेलीस्कोपिक हाइड्रोलिक सिलेंडर
चरणों की संख्या	6
आघात	1,947 मिमी
सूचीबद्ध विस्तार चित्र	53
कार्य मात्रा	14 एल
द्रव्यमान	53 किग्रा
अधिकतम कार्य दबाव	180 बार
टिपिंग क्षमता सीमा	11‑18 टन
आयाम ए	543 मिमी
आयाम बी	216 मिमी
आयाम सी	327 मिमी
आयाम डी	132 मिमी
आयाम ई	92 मिमी

कैटलॉग में बॉल और आई वर्जन, माउंटिंग ब्रैकेट और सपोर्ट और कई पोर्ट विकल्पों के साथ अंडरबॉडी रेंज भी सूचीबद्ध है। कोटेशन के लिए सटीक कनेक्शन और माउंटिंग कॉन्फ़िगरेशन की पुष्टि आवश्यक ड्राइंग और ट्रेलर लेआउट के विरुद्ध की जानी चाहिए।

तृतीय. मुख्य आयामों को समझना

कैटलॉग उत्पाद डेटा पर आयाम ए से ई तक की पहचान करता है। ये आयाम स्थापना संदर्भ हैं, विनिमेय मान नहीं। प्रतिस्थापन सिलेंडर को ट्रेलर के वास्तविक पिन-सेंटर, ब्रैकेट, क्लीयरेंस और बॉडी ज्यामिति से मेल खाना चाहिए।

एक व्यावहारिक समीक्षा में तुलना होनी चाहिए:

- पीछे हटने पर डंप बॉडी के नीचे उपलब्ध स्थान

- सिलेंडर की कार्य स्थिति और विस्तार पथ

- दोनों सिरों पर पिन या आंख का संरेखण

- चेसिस, बॉडी, एक्सल, होसेस और अन्य घटकों से निकासी

- आवश्यक टिपिंग कोण और वह बिंदु जहां सिलेंडर पूर्ण विस्तार तक पहुंचता है

- शरीर के काज की स्थिति और भार स्थानांतरण की दिशा

1,947 मिमी स्ट्रोक फिट का केवल एक हिस्सा है। समान स्ट्रोक वाला सिलेंडर तब भी अनुपयुक्त हो सकता है यदि उसकी बंद लंबाई, माउंटिंग ऊंचाई या कनेक्शन ज्यामिति भिन्न हो।

चतुर्थ. छह चरणों वाला टेलीस्कोपिक निर्माण

छह चरण का निर्माण 6TG-E130x1947 को एक कॉम्पैक्ट अंडरबॉडी व्यवस्था से एक लंबा स्ट्रोक प्रदान करने की अनुमति देता है। नेस्टेड बैरल अनुभाग विस्तार कार्य को साझा करते हैं, इसलिए प्रत्येक चरण और उसके सीलिंग इंटरफ़ेस को सही क्रम में काम करना चाहिए।

telescopic hydraulic cylinder

टेलीस्कोपिक सिलेंडरों को भी संरेखण पर सावधानीपूर्वक ध्यान देने की आवश्यकता होती है। बढ़ते ब्रैकेट को विकृत फ्रेम द्वारा बनाए गए साइड लोड को ले जाने के लिए चरणों को मजबूर किए बिना सिलेंडर को उसके इच्छित पथ के माध्यम से मार्गदर्शन करना चाहिए। सिलेंडर एक बल-उत्पादक घटक है; इसका उपयोग हिंज या चेसिस संरेखण समस्या को ठीक करने के लिए नहीं किया जाना चाहिए।

कैटलॉग ब्रैकेट और सपोर्ट के साथ उपलब्ध अंडरबॉडी रेंज का वर्णन करता है। ओईएम इंस्टालेशन के लिए, ब्रैकेट डिज़ाइन, पिन एलाइनमेंट और क्रैडल व्यवस्था की समीक्षा सिलेंडर के साथ की जानी चाहिए, न कि इसे अलग-अलग विचार के रूप में माना जाना चाहिए।

V. दबाव, क्षमता और अनुप्रयोग सीमाएँ

कैटलॉग में 6TG-E130x1947 के लिए अधिकतम कार्यशील दबाव 180 बार और टिपिंग क्षमता रेंज 11-18 टन सूचीबद्ध है। इन आंकड़ों को इच्छित उपकरण कॉन्फ़िगरेशन के भीतर पढ़ा जाना चाहिए। वे संपूर्ण ट्रेलर की पेलोड रेटिंग स्थापित नहीं करते हैं।

वास्तविक टिपिंग प्रदर्शन शरीर के वजन, पेलोड वितरण, काज घर्षण, सिलेंडर कोण, बढ़ते स्थिति, हाइड्रोलिक प्रवाह, दबाव हानि और संरचनात्मक ताकत पर निर्भर करता है। ट्रेलर निर्माता संपूर्ण लोड पथ और सुरक्षित परिचालन स्थितियों की जांच के लिए जिम्मेदार है।

180 बार का आंकड़ा पंप, वाल्व, होसेस, फिटिंग और माउंटिंग हार्डवेयर से भी मेल खाना चाहिए। किसी सिस्टम को उसके निम्नतम-रेटेड घटक की अनुमत रेटिंग से ऊपर संचालित नहीं किया जाना चाहिए।

VI. कैटलॉग से सीलिंग और सतह की जानकारी

एचसीआईसी के अंडरबॉडी सिलेंडर विवरण में कहा गया है कि इस रेंज में उपयोग की जाने वाली सील का उद्देश्य स्थायी विरूपण और घिसाव का विरोध करना और -40 डिग्री सेल्सियस से + 100 डिग्री सेल्सियस के तापमान रेंज के भीतर काम करना है। कैटलॉग में यह भी कहा गया है कि चरण हार्ड क्रोमिंग का उपयोग करते हैं और सामान्य अंडरबॉडी फीचर विवरण में रेंज 200 बार के अधिकतम कामकाजी दबाव के लिए डिज़ाइन की गई है।

विशिष्ट 6TG-E130x1947 तालिका पंक्ति के लिए, सूचीबद्ध अधिकतम कार्य दबाव 180 बार है। इस उत्पाद लेख और उद्धरण के लिए मॉडल-विशिष्ट तालिका मान का उपयोग किया जाना चाहिए। मॉडल के सूचीबद्ध मूल्य को बदलने के लिए व्यापक रेंज स्टेटमेंट का उपयोग नहीं किया जाना चाहिए।

कैटलॉग 6TG-E130x1947 को डंप उपकरण के लिए एक अंडरबॉडी उत्पाद के रूप में प्रस्तुत करता है। यह इस विशिष्ट मॉडल के लिए पूर्ण सील यौगिक, सतह-मोटाई, चक्र-जीवन या विस्तृत रखरखाव अंतराल प्रदान नहीं करता है। परिचालन माध्यम, जलवायु और कर्तव्य चक्र ज्ञात होने पर उन विवरणों की पुष्टि की जानी चाहिए।

सातवीं. ऑर्डर देने से पहले इंस्टालेशन की जाँच करें

6TG-E130x1947 को बदलने या निर्दिष्ट करने वाले खरीदार को निम्नलिखित जानकारी तैयार करनी चाहिए:

small trailer hydraulic cylinders

1. वर्तमान सिलेंडर मॉडल और पहचान प्लेट, यदि उपलब्ध हो

2. पीछे और विस्तारित स्थिति में पिन-केंद्र या नेत्र-केंद्र आयाम

3. आवश्यक स्ट्रोक और टिपिंग कोण

4. डंप बॉडी की लंबाई, खाली वजन और इच्छित पेलोड रेंज

5. काज का स्थान और माउंटिंग ब्रैकेट ड्राइंग

6. पंप प्रवाह, सिस्टम दबाव और वाल्व प्रकार

7. नली कनेक्शन और पोर्ट आवश्यकताएँ

8. बॉडी के नीचे और चेसिस के आसपास उपलब्ध जगह

9. ऑपरेटिंग तापमान और पानी, धूल या सड़क संदूषण के संपर्क में आने की उम्मीद

10. क्या ब्रैकेट, सपोर्ट, क्रैडल या संपूर्ण इंस्टॉलेशन किट की आवश्यकता है

स्पष्ट स्थापना जानकारी से ऐसे सिलेंडर प्राप्त होने का जोखिम कम हो जाता है जिसका स्ट्रोक सही है लेकिन जिसे ट्रेलर में सुरक्षित रूप से फिट नहीं किया जा सकता है।

आठवीं. अनुप्रयोग

कैटलॉग अंडरबॉडी टेलीस्कोपिक रेंज को लाइट-ड्यूटी डंप उपकरण, साइड-डंप और थ्री-वे डंप ट्रेलर अनुप्रयोगों के साथ जोड़ता है। 6TG-E130x1947 पर विचार किया जा सकता है जहां उपकरण को लंबे स्ट्रोक की आवश्यकता होती है और छह चरण का डिज़ाइन उपलब्ध अंडरबॉडी स्पेस में फिट बैठता है।

आवेदन की मंजूरी पूर्ण यांत्रिक और हाइड्रोलिक समीक्षा पर आधारित होनी चाहिए। अकेले उत्पाद विवरण किसी विशिष्ट ट्रेलर मॉडल, पेलोड या टिपिंग कोण के लिए उपयुक्तता की पुष्टि नहीं कर सकता है।

नौवीं. अक्सर पूछे जाने वाले प्रश्न

6TG‑E130x1947 में कितने चरण हैं?

HCIC‑2026 कैटलॉग में 6TG‑E130x1947 को छह चरण वाले सिलेंडर के रूप में सूचीबद्ध किया गया है।

सूचीबद्ध स्ट्रोक क्या है?

कैटलॉग में 1,947 मिमी स्ट्रोक सूचीबद्ध है।

इस मॉडल के लिए कौन सा दबाव सूचीबद्ध है?

मॉडल तालिका अधिकतम 180 बार के कार्यशील दबाव को सूचीबद्ध करती है।

टिपिंग क्षमता की कौन सी सीमा दिखाई गई है?

कैटलॉग में 11‑18 टन टिपिंग क्षमता रेंज सूचीबद्ध है।

क्या यह 1,947 मिमी स्ट्रोक वाले किसी भी सिलेंडर को प्रतिस्थापित कर सकता है?

नहीं, प्रतिस्थापन से पहले माउंटिंग आयाम, हिंज ज्यामिति, ब्रैकेट संरेखण, दबाव, प्रवाह और पूर्ण लोड पथ की जांच की जानी चाहिए।

क्या ब्रैकेट और सपोर्ट उपलब्ध हैं?

सामान्य अंडरबॉडी उत्पाद विवरण बताता है कि ब्रैकेट और सपोर्ट रेंज में उपलब्ध हैं। उद्धरण में 6TG‑E130x1947 की सटीक आवश्यकता की पुष्टि की जानी चाहिए।

X. 6TG-E130x1947 फिटमेंट समीक्षा का अनुरोध करें

6TG-E130x1947 अंडरबॉडी टेलीस्कोपिक हाइड्रोलिक सिलेंडर 1,947 मिमी स्ट्रोक और ट्रेलर एकीकरण के लिए कैटलॉग-सूचीबद्ध आयामों के साथ छह चरण के निर्माण को जोड़ता है। तकनीकी रूप से उपयोगी कोटेशन का अनुरोध करने के लिए, एचसीआईसी को मौजूदा सिलेंडर विवरण, माउंटिंग ड्राइंग, टिपिंग एंगल, पंप डेटा और परिचालन स्थितियों को भेजें।

एचसीआईसी केवल स्ट्रोक लंबाई पर निर्भर रहने के बजाय वास्तविक अंडरबॉडी इंस्टॉलेशन के विरुद्ध मॉडल की जांच कर सकता है।

XI. एचसीआईसी के बारे में

जिनान हुआचेन इंडस्ट्रियल कंपनी लिमिटेड की स्थापना 1998 में हुई थी। एचसीआईसी-2026 कैटलॉग में एचसीआईसी को परिवहन उपकरण, निर्माण मशीनरी और अन्य औद्योगिक अनुप्रयोगों के लिए हाइड्रोलिक सिलेंडर और बिजली इकाइयों पर केंद्रित निर्माता के रूप में वर्णित किया गया है।
