3TG-E90x1199 एक तीन चरण वाला अंडरबॉडी टेलीस्कोपिक हाइड्रोलिक सिलेंडर है जिसमें 1,199 मिमी स्ट्रोक, 220 बार अधिकतम काम करने का दबाव और 5-14 टन कैटलॉग टिपिंग रेंज है।
Number of stages:
3चरणWorking volume:
6.2LMaximum working pressure:
220बार3TG-E90x1199 HCIC-2026 कैटलॉग में सूचीबद्ध एक तीन चरण वाला अंडरबॉडी टेलीस्कोपिक हाइड्रोलिक सिलेंडर है। इसका कॉम्पैक्ट अंडरबॉडी लेआउट टिपिंग-सिस्टम अनुप्रयोगों के लिए है जहां सिलेंडर को बॉडी और चेसिस के नीचे की जगह के भीतर रहते हुए एक लंबा स्ट्रोक देना होगा।
कैटलॉग में 1,199 मिमी स्ट्रोक, 35 किलोग्राम द्रव्यमान, 6.2 एल कार्यशील मात्रा और 220 बार का अधिकतम कार्यशील दबाव सूचीबद्ध है। यह 5-14 टन टिपिंग-क्षमता रेंज और मुख्य एल/ए/बी/सी/डी/ई इंस्टॉलेशन आयाम भी देता है। ये मूल्य प्रारंभिक फिटमेंट चर्चा का समर्थन करते हैं; वे संपूर्ण ट्रेलर गणना को प्रतिस्थापित नहीं करते हैं।
| पैरामीटर | कैटलॉग मूल्य |
|---|---|
| नमूना | 3TG‑E90x1199 |
| चरणों की संख्या | 3 |
| आघात | 1,199 मिमी |
| द्रव्यमान | 35 किग्रा |
| कार्य मात्रा | 6.2 एल |
| अधिकतम कार्य दबाव |
220 बार |
| कैटलॉग टिपिंग-क्षमता सीमा | 5‑14 टन |
| आयाम एल | 598 मिमी |
| आयाम ए | 160 मिमी |
| आयाम बी | 438 मिमी |
| आयाम सी | 108 मिमी |
| आयाम डी | 92 मिमी |
| आयाम ई | 58 मिमी |
उपरोक्त विनिर्देशन मान आपूर्ति किए गए एचसीआईसी-2026 कैटलॉग में अंडरबॉडी टेलीस्कोपिक सिलेंडर तालिका से लिखे गए हैं। कैटलॉग का 5-14 टन का आंकड़ा एक एप्लिकेशन रेंज है, प्रत्येक डंप ट्रेलर के लिए सार्वभौमिक पेलोड अनुमोदन नहीं।

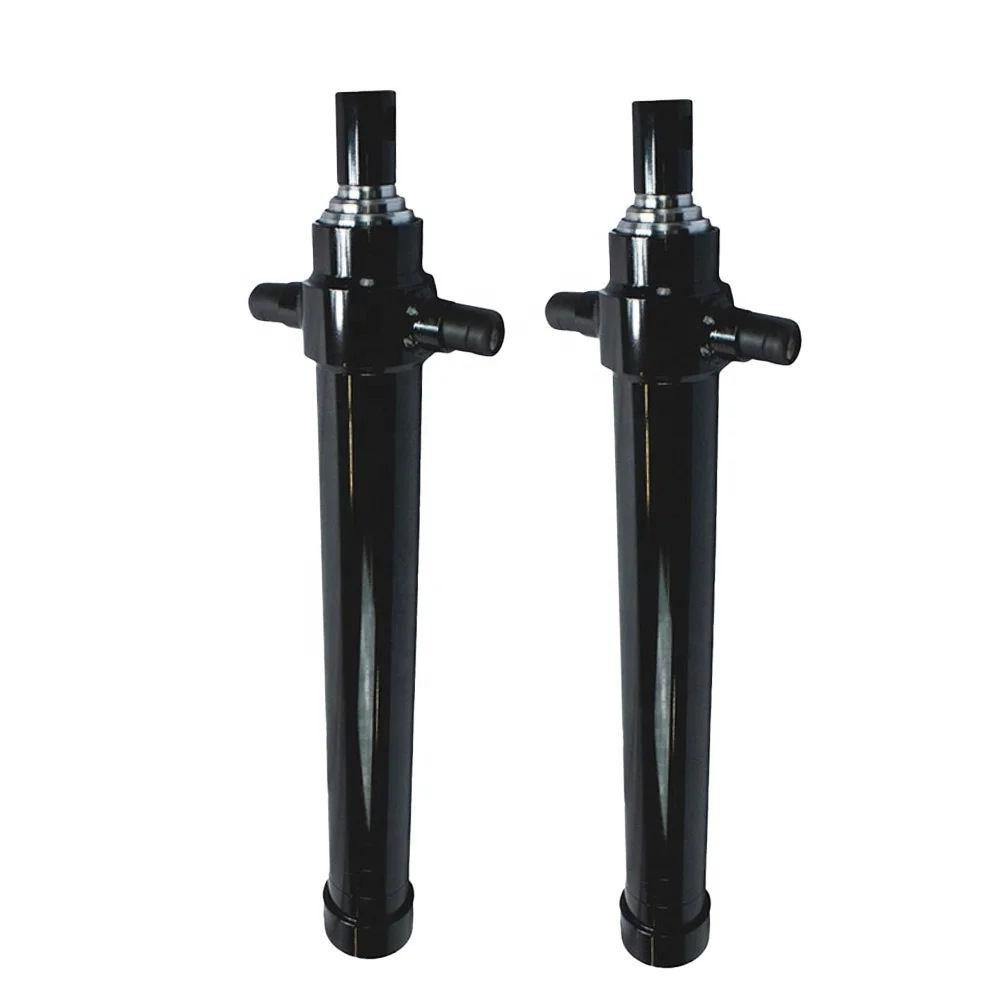

थ्री-स्टेज अंडरबॉडी निर्माण
3TG-E90x1199 तीन टेलीस्कोपिक चरणों का उपयोग करता है। जब वापस लिया जाता है, तो नेस्टेड चरण सिलेंडर पैकेज को अंडरबॉडी इंस्टॉलेशन क्षेत्र के भीतर रखने में मदद करते हैं। विस्तार के दौरान, चरण बंद स्थिति में पूरी कामकाजी लंबाई की आवश्यकता के बिना एक टिपिंग चक्र के लिए आवश्यक आंदोलन प्रदान करते हैं।
चरण व्यवस्था का अर्थ यह भी है कि विस्तार के दौरान सिलेंडर का बल और गति भिन्न हो सकती है। विभिन्न चरणों के सक्रिय होने पर प्रभावी क्षेत्र बदल जाता है, इसलिए चयन में लोड, हिंज ज्यामिति, टिपिंग कोण, पंप प्रवाह और वाल्व सेटिंग्स पर एक साथ विचार करना चाहिए।
अंडरबॉडी इंस्टॉलेशन सिलेंडर की बंद लंबाई से अधिक द्वारा नियंत्रित होता है। खरीदार को पालने या समर्थन व्यवस्था, पिन संरेखण, चेसिस क्लीयरेंस और सिलेंडर के पथ की जांच करनी चाहिए क्योंकि शरीर बंद से टिप की स्थिति में जाता है।
कैटलॉग में L को 598 मिमी और आयाम A से E को क्रमशः 160, 438, 108, 92 और 58 मिमी के रूप में सूचीबद्ध किया गया है। इन मापों की तुलना ग्राहक के फ्रेम ड्राइंग और माउंटिंग व्यवस्था से की जानी चाहिए। ब्रैकेट विरूपण द्वारा स्थिति में मजबूर करने के बजाय सिलेंडर को माउंटिंग डिज़ाइन के माध्यम से संरेखित किया जाना चाहिए।

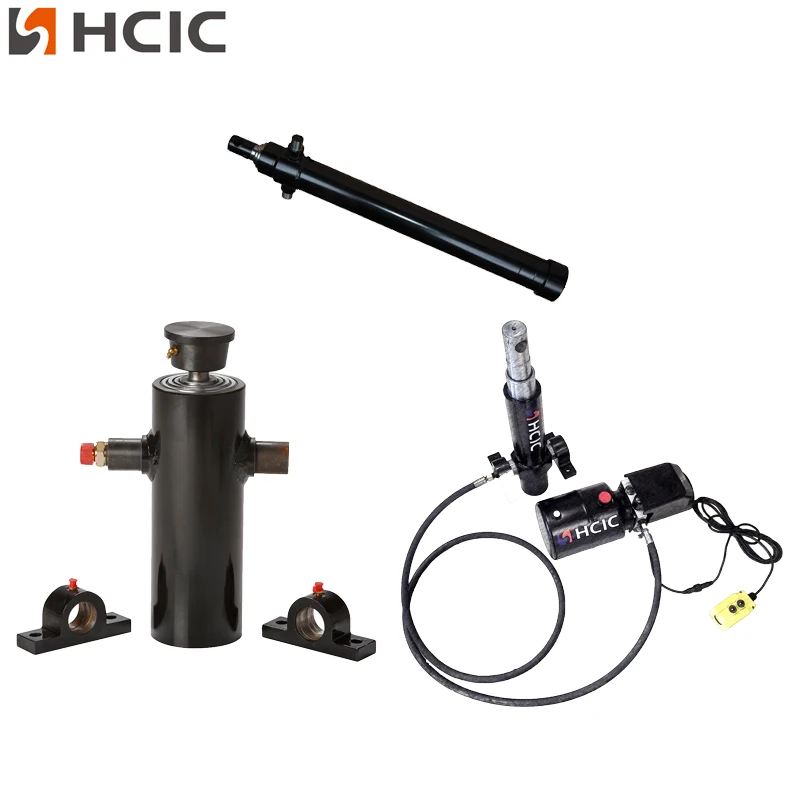

एचसीआईसी का कैटलॉग अंडरबॉडी सिलेंडर लाइन के लिए सहायक उपकरण और समर्थन विकल्प भी दिखाता है, जिसमें रॉड-आई या बॉल-स्टाइल कनेक्शन संदर्भ और सिलेंडर सपोर्ट क्रैडल शामिल है। 3TG-E90x1199 प्रोजेक्ट के लिए सटीक कनेक्शन और समर्थन व्यवस्था की पुष्टि सामान्य कैटलॉग चित्रण के बजाय वर्तमान ड्राइंग से की जानी चाहिए।
3TG-E90x1199 को 220 बार के अधिकतम कार्यशील दबाव के साथ सूचीबद्ध किया गया है। पंप, रिलीफ-वाल्व सेटिंग, हाइड्रोलिक लाइन, तेल की सफाई, माउंटिंग संरचना और पूर्ण टिपिंग लोड के साथ इस मूल्य की समीक्षा की जानी चाहिए।
कैटलॉग में 5-14 टन टिपिंग-क्षमता रेंज सूचीबद्ध है। इस श्रेणी को कैटलॉग एप्लिकेशन संदर्भ के रूप में माना जाना चाहिए। वास्तविक उपयुक्तता ट्रेलर बॉडी, भार वितरण, काज स्थिति, टिपिंग कोण, चेसिस ताकत, हाइड्रोलिक प्रवाह और परिचालन स्थितियों पर निर्भर करती है।
यदि माउंटिंग ज्यामिति या सिस्टम दबाव गलत है तो सही बोर या स्ट्रोक वाला सिलेंडर अभी भी अनुपयुक्त हो सकता है। इसलिए सिलेंडर का ऑर्डर देने से पहले आवेदन की पूरी समीक्षा पूरी कर ली जानी चाहिए।

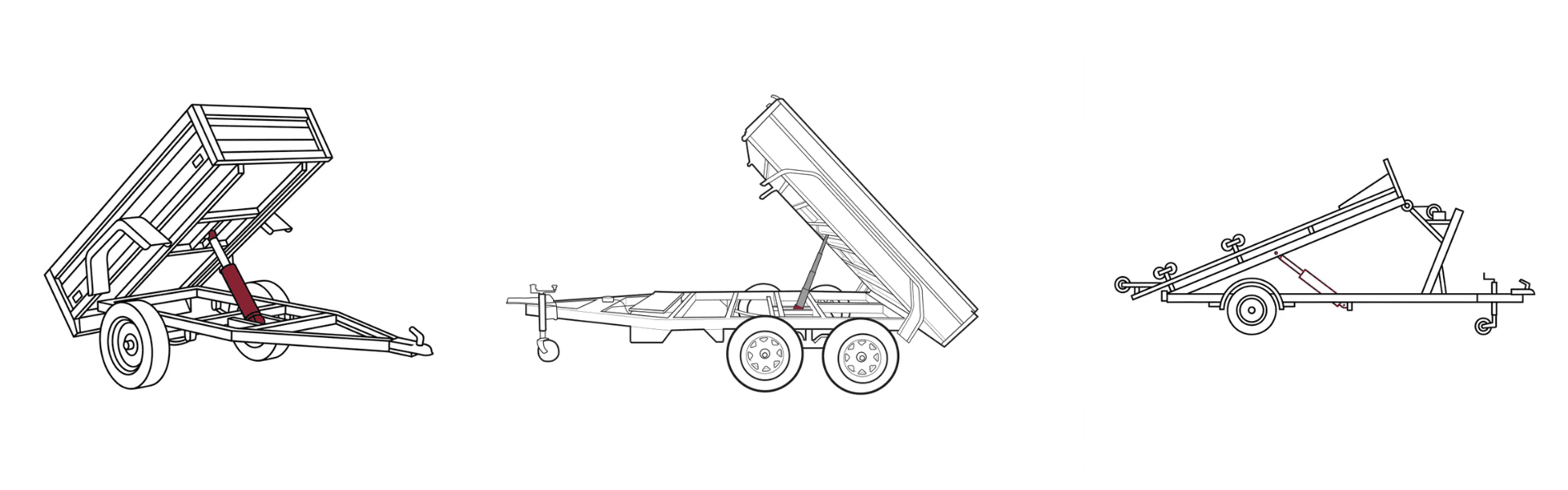

3TG-E90x1199 डंप-ट्रेलर और अंडरबॉडी टिपिंग-सिस्टम परियोजनाओं के लिए प्रासंगिक है, जिनके लिए 1,199 मिमी स्ट्रोक के साथ तीन-चरण सिलेंडर की आवश्यकता होती है। जब उपलब्ध स्थान और सिस्टम आवश्यकताएँ कैटलॉग डेटा से मेल खाती हैं तो इसे ओईएम बिल्ड, प्रतिस्थापन कार्य और ट्रेलर रीडिज़ाइन के लिए विचार किया जा सकता है।
आपूर्ति की गई एचसीआईसी कैटलॉग दो से छह चरणों के कॉन्फ़िगरेशन के साथ एक अंडरबॉडी सिलेंडर लाइन का वर्णन करती है, लेकिन यह लेख केवल 3TG-E90x1199 मॉडल पर केंद्रित है। अलग इंजीनियरिंग समीक्षा के बिना अन्य मॉडलों को इसके आयामों या ऑपरेटिंग डेटा के विकल्प के रूप में उपयोग नहीं किया जाना चाहिए।
3TG-E90x1199 कोटेशन या प्रतिस्थापन मूल्यांकन के लिए, भेजें:
- ट्रेलर का प्रकार और बॉडी आयाम
- आवश्यक स्ट्रोक और बंद स्थापना स्थान
- चेसिस, पालना और ब्रैकेट चित्र
- पिन या बॉल कनेक्शन विवरण
- पंप दबाव और प्रवाह की जानकारी
- नली और बंदरगाह की व्यवस्था
- टिपिंग कोण और भार वितरण
- वर्तमान सिलेंडर और माउंटिंग क्षेत्र की तस्वीरें
- आवश्यक मात्रा और प्रतिस्थापन स्थिति
ये विवरण सिलेंडर प्रतिस्थापन को बड़े ब्रैकेट, संरेखण या हाइड्रोलिक-सिस्टम समस्या से अलग करने में मदद करते हैं।
3TG-E90x1199 एक परिभाषित तीन चरण वाला अंडरबॉडी टेलीस्कोपिक हाइड्रोलिक सिलेंडर है जिसमें 1,199 मिमी स्ट्रोक, 220 बार अधिकतम काम करने का दबाव, 6.2 एल काम करने की मात्रा और 5-14 टन कैटलॉग टिपिंग रेंज है। इसका 598 मिमी एल आयाम और सूचीबद्ध ए-ई माप स्थापना योजना के लिए एक व्यावहारिक प्रारंभिक बिंदु प्रदान करते हैं।
अंतिम चयन संपूर्ण ट्रेलर सिस्टम पर आधारित होना चाहिए, न कि केवल स्ट्रोक या दबाव पर। खरीद से पहले परियोजना-विशिष्ट समीक्षा के लिए अंडरबॉडी ड्राइंग और हाइड्रोलिक डेटा एचसीआईसी को भेजें।
