वेल्डेड डबल क्लीविस हाइड्रोलिक सिलेंडर 3000PSI पर चलता है। जाली कुंडी, मजबूत वेल्ड ट्रैक्टर, डंप ट्रेलरों के लिए उपयुक्त हैं। कस्टम आकार, OEM लोगो, ISO9001 फ़ैक्टरी, 12 महीने की पूर्ण सेवा वारंटी।
Bore Size:
30मिमी-200मिमी (1.2इंच-8इंच)Rod Diameter:
20मिमी-120मिमीStroke Length:
50मिमी-3000मिमीRated Working Pressure:
21MPa (3000PSI)वेल्डेड डबल क्लीविस हाइड्रोलिक सिलेंडर पूरी तरह से वेल्डेड हाइड्रोलिक रैम को संदर्भित करता है जो सिलेंडर बॉटम और रॉड एंड पर एकीकृत जाली डबल क्लीविस से सुसज्जित है, यह हेवी-ड्यूटी वेल्डेड सिलेंडर श्रृंखला से संबंधित है और मुख्य रूप से डबल एक्टिंग ऑयल सर्किट डिजाइन को अपनाता है।
पारंपरिक टाई रॉड हाइड्रोलिक सिलेंडर से अलग, वेल्डेड डबल क्लीविस सिलेंडर कॉम्पैक्ट समग्र संरचना, पार्श्व भार का विरोध करने की मजबूत क्षमता और बाहरी कीचड़, उच्च-लोड वाले कामकाजी वातावरण के तहत लंबे समय तक सेवा जीवन का मालिक है।
फार्म मरम्मत की दुकानें, ट्रेलर ओईएम कारखाने और छोटे निर्माण मशीनरी निर्माता अक्सर पतली वेल्डिंग सीम और पतली बैरल दीवारों के साथ दोषपूर्ण वेल्डेड हाइड्रोलिक रैम का सामना करते हैं। इन सस्ते सिलेंडरों से तेल का रिसाव, क्लीविस लग्स को मोड़ना या लंबे समय तक उठाने के काम के दौरान दरार पड़ना आसान है।
हमने 28 वर्षों से वेल्डेड डबल क्लीविस हाइड्रोलिक सिलेंडर का निर्माण किया है, हमारे ऑन-साइट इंजीनियर हर महीने वैश्विक खरीदारों से सिलेंडर विफलता के सैकड़ों मामलों से निपटते हैं। हम बाहरी भारी मशीनरी के लिए सभी सामान्य खराबी की समस्याओं से बचने के लिए क्लीविस वेल्डिंग संरचना को अनुकूलित करते हैं, बैरल की दीवार को मोटा करते हैं और सीलिंग असेंबली को अपग्रेड करते हैं। MOQ के बिना छोटा नमूना आदेश ग्राहक परीक्षण के लिए समर्थित है।
हमारे वेल्डेड डबल क्लीविस हाइड्रोलिक सिलेंडर के सभी मुख्य प्रसंस्करण चरण हमारे स्व-स्वामित्व वाली 12000㎡ हाइड्रोलिक कार्यशाला में समाप्त हो गए हैं, प्रमुख घटकों की कोई आउटसोर्सिंग नहीं है। प्रत्येक शिल्प को लोड प्रतिरोध और सीलिंग प्रदर्शन में सुधार करने के लिए डिज़ाइन किया गया है।
2.1.1 ऑन्ड सीमलेस मोटी बैरल
हम आंतरिक परिशुद्धता ऑनिंग उपचार के साथ हॉट रोल्ड सीमलेस स्टील ट्यूब को अपनाते हैं, बैरल दीवार की मोटाई सामान्य बाजार मॉडल की तुलना में अधिक मोटी है। मोटा बैरल लगातार उच्च दबाव के तहत सिलेंडर विरूपण को कम कर सकता है, और आंतरिक ऑनिंग खरोंच को खत्म कर देता है जो आंतरिक तेल रिसाव का कारण बनता है।

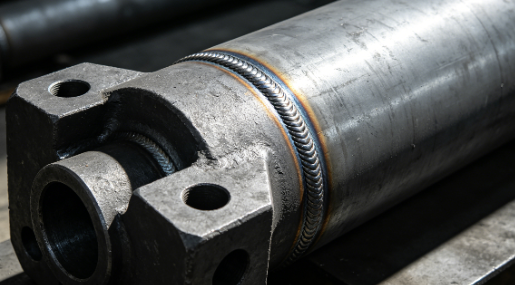

डबल क्लीविस लग्स पतली शीट स्प्लिसिंग वेल्डिंग के बजाय एक-टुकड़ा जाली स्टील हैं। क्लीविस और बैरल के बीच कनेक्शन की स्थिति 8-12 मिमी पूर्ण प्रवेश जलमग्न आर्क वेल्डिंग का उपयोग करती है, वेल्डिंग सीम मोटी और एक समान होती है, ट्रैक्टर और लॉग स्प्लिटर के भारी पार्श्व बल के तहत प्रभावी ढंग से लूग दरार को रोकती है।
पिस्टन रॉड की सतह को सटीक रूप से पीसा जाता है और फिर 28-32μm कठोर क्रोम परत से लेपित किया जाता है। मोटी क्रोम कोटिंग स्थिर जंग-रोधी और पहनने के प्रतिरोध लाती है, कोटिंग एक साल तक लगातार गंदे खेत में काम करने पर भी नहीं उखड़ेगी।
मानक असेंबली सामान्य तापमान के तहत पारंपरिक हाइड्रोलिक तेल से मेल खाने के लिए एनबीआर रबर सील का उपयोग करती है। -20℃ से 180℃ तक काम करने वाले उच्च तापमान वाले उपकरणों के लिए एफकेएम फ्लोरीन रबर सील वैकल्पिक अपग्रेड हैं, जो आंतरिक और बाहरी तेल रिसाव को पूरी तरह से रोकते हैं।
प्रत्येक तैयार वेल्डेड डबल क्लीविस हाइड्रोलिक सिलेंडर को 30 मिनट के लिए 1.5 गुना ओवरलोड दबाव होल्ड टेस्ट और शिपमेंट से पहले पूर्ण वायु जकड़न निरीक्षण पास करना होगा। हम प्रत्येक सिलेंडर के लिए परीक्षण डेटा रिकॉर्ड करते हैं, और थोक ऑर्डर ग्राहकों के लिए पूर्ण दबाव परीक्षण रिपोर्ट प्रदान कर सकते हैं।

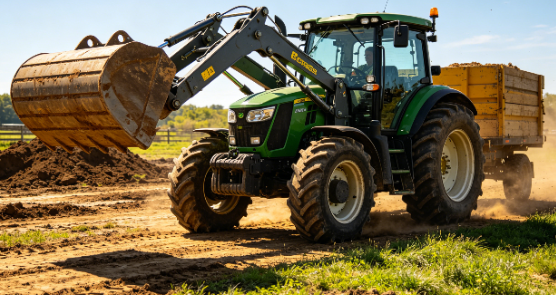

हमारे वेल्डेड क्लीविस हाइड्रोलिक रैम का व्यापक रूप से सभी प्रकार के फार्म मोबाइल उपकरणों पर उपयोग किया जाता है, डबल क्लीविस माउंट डिज़ाइन अतिरिक्त सहायक उपकरण के बिना त्वरित पिन शाफ्ट इंस्टॉलेशन का एहसास कराता है।
मुख्य मिलान उपकरण: ट्रैक्टर लिफ्टिंग आर्म, लॉग स्प्लिटर हाइड्रोलिक रैम, हे बेलर, छोटा हार्वेस्टर, फार्म लिफ्टिंग ट्रेलर।
कॉम्पैक्ट वेल्डेड डबल ईयर सिलेंडर सीमित स्थापना स्थान, निर्माण स्थल की धूल और कंपन के तहत स्थिर प्रदर्शन के साथ छोटी निर्माण मशीनरी में फिट बैठता है।
मुख्य मिलान उपकरण: मिनी उत्खनन सहायक रैम, लोडर टिल्ट सिलेंडर, छोटा रोड रोलर, कंक्रीट उठाने वाला मिक्सर।

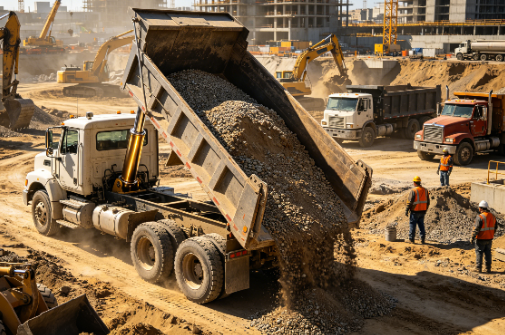

उच्च भार वहन करने वाले वेल्डेड क्लीविस रैम रसद उठाने वाले वाहनों और गोदाम लोडिंग उपकरण के लिए मुख्यधारा प्रतिस्थापन हिस्सा है।
मुख्य मिलान उपकरण: डंप ट्रेलर हाइड्रोलिक सिलेंडर, टो ट्रक लिफ्टिंग रैम, डॉक लेवलर वेल्डेड हाइड्रोलिक सिलेंडर, कैंची लिफ्ट टेबल रैम।
कस्टम आकार के वेल्डेड डबल क्लीविस सिलेंडर को औद्योगिक उपकरण चित्र के अनुसार अनुकूलित किया जा सकता है, जो अपशिष्ट उपचार, सामग्री उठाने और उपकरण रखरखाव प्रतिस्थापन के लिए उपयुक्त है।
मुख्य मिलान उपकरण: अपशिष्ट कम्पेक्टर, सामग्री उठाने की मशीन, छोटी हाइड्रोलिक प्रेस, आफ्टरमार्केट मरम्मत प्रतिस्थापन हाइड्रोलिक रैम।
| निरीक्षण आइटम | मानक पैरामीटर |
|---|---|
| जनम का आकार | 30मिमी-200मिमी (1.2इंच-8इंच) |
| रॉड का व्यास | 20मिमी-120मिमी |
| स्ट्रोक की लंबाई | 50मिमी-3000मिमी |
| रेटेड कार्य दबाव | 21MPa (3000PSI) |
| मानक क्रिया प्रकार | दुगना अभिनय |
| मानक सील सामग्री | एनबीआर रबर |
| सतह का उपचार | मैट ब्लैक एंटी-रस्ट पेंट |
| कस्टम डिमांड | वैकल्पिक उन्नयन योजना |
|---|---|
| विशेष बोर | मिनी 25 मिमी / ओवरसाइज़ 250 मिमी अनुकूलित बोर |
| विशेष स्ट्रोक | असीमित लंबे स्ट्रोक वेल्डेड क्लीविस रैम |
| उच्च दबाव की मांग | 25MPa / 35MPa भारी उच्च दबाव संस्करण |
| एकल अभिनय की आवश्यकता | सिंगल एक्टिंग वेल्डेड डबल क्लीविस सिलेंडर |
| उच्च तापमान पर कार्य करना | एफकेएम फ्लोरीन रबर सीलिंग असेंबली |
| तटीय संक्षारणरोधी | जस्ती सतह कोटिंग |
| Clevis अनुकूलन | कस्टम कुंडा छेद व्यास, विस्तारित कुंडा पीछे पीछे फिरना |
हमारी पूरी हाइड्रोलिक सिलेंडर उत्पादन लाइन ISO9001 गुणवत्ता प्रबंधन प्रणाली प्रमाणन से गुजरती है, सभी हेवी-ड्यूटी वेल्डेड हाइड्रोलिक उत्पाद CE औद्योगिक सुरक्षा मानक को पूरा करते हैं। हम ग्राहक सीमा शुल्क निकासी और फैक्ट्री ऑडिट के लिए प्रमाणन दस्तावेजों की प्रति प्रदान कर सकते हैं।
हम स्वतंत्र कच्चे माल निरीक्षण कार्यशाला, अर्ध-तैयार उत्पाद प्रसंस्करण निरीक्षण स्टेशन और तैयार उत्पाद दबाव परीक्षण कक्ष स्थापित करते हैं। सभी कच्चे स्टील ट्यूब, जाली कुंडी और सीलिंग भागों की उत्पादन से पहले जांच की जाएगी, तैयार उत्पाद की विफलता से बचने के लिए दोषपूर्ण कच्चे माल को सीधे खारिज कर दिया जाएगा।
समुद्री परिवहन के दौरान समुद्री जल के क्षरण से बचने के लिए प्रत्येक वेल्डेड डबल क्लीविस हाइड्रोलिक सिलेंडर को पहले जंग-रोधी तेल से लेपित किया जाएगा, प्लास्टिक फिल्म से लपेटा जाएगा। फिर लंबी दूरी की रसद में टकराव और विरूपण को रोकने के लिए निश्चित फोम पैडिंग के साथ ठोस निर्यात लकड़ी के मामले में डाल दिया।
Q1: क्या मैं गैर-मानक बोर और स्ट्रोक वेल्डेड डबल क्लीविस सिलेंडर को अनुकूलित कर सकता हूँ?
A1: हां, हमारी तकनीकी टीम 24 घंटों के भीतर आपके उपकरण ड्राइंग के अनुसार विशेष सिलेंडर आकार डिजाइन कर सकती है।
Q2: आपके मानक वेल्डेड क्लीविस रैम का अधिकतम कार्य दबाव क्या है?
A2: मानक रेटेड दबाव 3000PSI (21MPa) है, भारी भार वाले उपकरणों के खनन के लिए 35MPa उच्च दबाव उन्नत मॉडल उपलब्ध है।
Q3: वेल्डेड डबल क्लीविस हाइड्रोलिक सिलेंडर की वारंटी अवधि कितनी है?
A3: हम सामान्य सही कामकाजी स्थिति के तहत 12 महीने की वारंटी प्रदान करते हैं, अनुचित संचालन के कारण होने वाली क्षति वारंटी द्वारा कवर नहीं की जाती है।
