हाइड्रोलिक सिलेंडर बकलिंग गणना: स्ट्रोक की लंबाई रेटेड पुश बल से अधिक क्यों होती है

I. खतरा: जब एक "3,000 पीएसआई" सिलेंडर 1,200 पीएसआई पर विफल हो जाता है

 हाइड्रोलिक डिजाइन में एक आम और महंगी गलती पूरी तरह से हाइड्रोलिक दबाव और पिस्टन क्षेत्र का उपयोग करके सिलेंडर पुश बल की गणना करना है:

                                                                           एफ = पी × एपिस्टन

इस सरल सूत्र के तहत, 3,000 पीएसआई पर एक 4‑इंच बोर सिलेंडर लगभग 37,700 पाउंड (167.7 केएन) जोर के साथ धक्का देगा। यदि सिलेंडर स्ट्रोक केवल 12 इंच है, तो रॉड उस भार को आसानी से संभाल लेती है।

हालाँकि, उसी सिलेंडर को 60‑इंच या 80‑इंच स्ट्रोक तक बढ़ाएँ, और उसी 37,700 पाउंड का कंप्रेसिव थ्रस्ट लगाने से पिस्टन रॉड अक्सर टूथपिक की तरह टूट जाएगी या स्थायी रूप से झुक जाएगी - अक्सर जब सिस्टम का दबाव केवल 1,000 से 1,500 पीएसआई तक पहुंच गया हो।

यह विनाशकारी विफलता मोड सामग्री तन्यता उपज विफलता नहीं है; यह इलास्टिक कॉलम बकलिंग है। लंबे-स्ट्रोक अनुप्रयोगों में, पतली पिस्टन रॉड की संरचनात्मक स्थिरता बैरल की दबाव रेटिंग को पूरी तरह से खत्म कर देती है।

द्वितीय. का भौतिकीहायड्रॉलिक सिलेंडरबकलिंग: यूलर का कॉलम सिद्धांत

जब एहायड्रॉलिक सिलेंडरसंपीड़ित भार के तहत विस्तारित होने पर, असेंबली एक लंबे, पतले संरचनात्मक स्तंभ के रूप में व्यवहार करती है। पार्श्व अस्थिरता उत्पन्न होने से पहले एक पतला स्तंभ अधिकतम सैद्धांतिक संपीड़न भार को बनाए रख सकता है, जो यूलर के क्रिटिकल बकलिंग फॉर्मूला द्वारा नियंत्रित होता है:

                                                           एफसीआर = π² ई आई / ले² = π² ई आई / (के · एल)²

कहाँ:

• एफसीआर = क्रिटिकल यूलर बकलिंग लोड (एन या एलबीएफ)
• ई = रॉड सामग्री की लोच का मापांक (सामान्य कार्बन/मिश्र धातु इस्पात के लिए, ई ≈ 200 से 210 जीपीए या 29 × 10⁶ पीएसआई)
• I = ठोस गोल छड़ अनुप्रस्थ काट का जड़त्व आघूर्ण (m⁴ या in⁴)
• एल = बढ़ते बिंदुओं के बीच कुल विस्तारित स्थापना दूरी (एम या इंच)
• के = सिलेंडर माउंटिंग स्थितियों के आधार पर प्रभावी कॉलम लंबाई कारक
• ले = के · एल = प्रभावी बकलिंग लंबाई

तृतीय. ठोस छड़ों के लिए जड़त्व आघूर्ण की गणना:

व्यास की एक ठोस गोल पिस्टन रॉड के लिए:

                                                                            मैं = π dr⁴ / 64

ध्यान दें कि जड़त्व का क्षण रॉड व्यास की चौथी शक्ति (dr⁴) पर निर्भर करता है। इसका मतलब है कि रॉड के व्यास में मामूली वृद्धि से बकलिंग प्रतिरोध में भारी वृद्धि होती है:

• एक छड़ के व्यास को 2.0 इंच से बढ़ाकर 2.5 इंच (व्यास में 25% की वृद्धि) करने से बकलिंग प्रतिरोध 144% (2.44×) बढ़ जाता है।

चतुर्थ. सुरक्षित कार्य भार और अनुशंसित सुरक्षा कारकों की गणना

कदापि संचालन न करेंहायड्रॉलिक सिलेंडरएफसीआर अपनी महत्वपूर्ण बकलिंग सीमा के करीब है। वास्तविक दुनिया के संचालन में,हाइड्रोलिक सिलेंडरछोटी विलक्षणताओं, मामूली पिन प्ले, त्वरण स्पाइक्स और अपरिहार्य साइड लोड का अनुभव करें।

स्वीकार्य डिज़ाइन थ्रस्ट फ़ॉलो में एक कठोर सुरक्षा कारक Sf शामिल होना चाहिए:

                                                                           परती = एफसीआर/एसएफ

अनुशंसित सुरक्षा कारक दिशानिर्देश:

• स्थिर औद्योगिक मशीनें (स्वच्छ, निर्देशित): न्यूनतम एसएफ ≥ 2.5 से 3.0
• सामान्य मोबाइल मशीनरी (डंप ट्रेलर, लोडर, अपशिष्ट उपकरण): न्यूनतम एसएफ ≥ 3.0 से 3.5
• उच्च जोखिम/कार्मिक भारोत्तोलन (हवाई प्लेटफार्म, बूम ट्रक, मोबाइल क्रेन): न्यूनतम एसएफ ≥ 3.5 से 4.5

वी. पतलापन अनुपात और जॉनसन फॉर्मूला में संक्रमण

यूलर का सूत्र पूरी तरह से लोचदार झुकने को मानता है और केवल पतले स्तंभों के लिए मान्य है जहां पतलापन अनुपात λ स्तंभ संक्रमण सीमा λc से अधिक है।

                                                       λ = ले / आरजी = (के · एल) / (डॉ / 4) = 4 के एल / डॉ

जहाँ rg = √I/A = dr/4 परिभ्रमण की त्रिज्या है।

विशिष्ट 1045 या 4140 क्रोम स्टील के लिए, संक्रमण सीमा λc ≈ 85 से 105:

• यदि λ > λc (लंबी पतली छड़ें): यूलर फॉर्मूला (लोचदार अस्थिरता द्वारा विफलता) का उपयोग करें।
• यदि λ ≤ λc (छोटी‑से‑मध्यम छड़ें): जॉनसन के पैराबोलिक फॉर्मूला या मानक उपज शक्ति (संपीड़ित उपज या इनलेस्टिक बकलिंग द्वारा विफलता) का उपयोग करें।

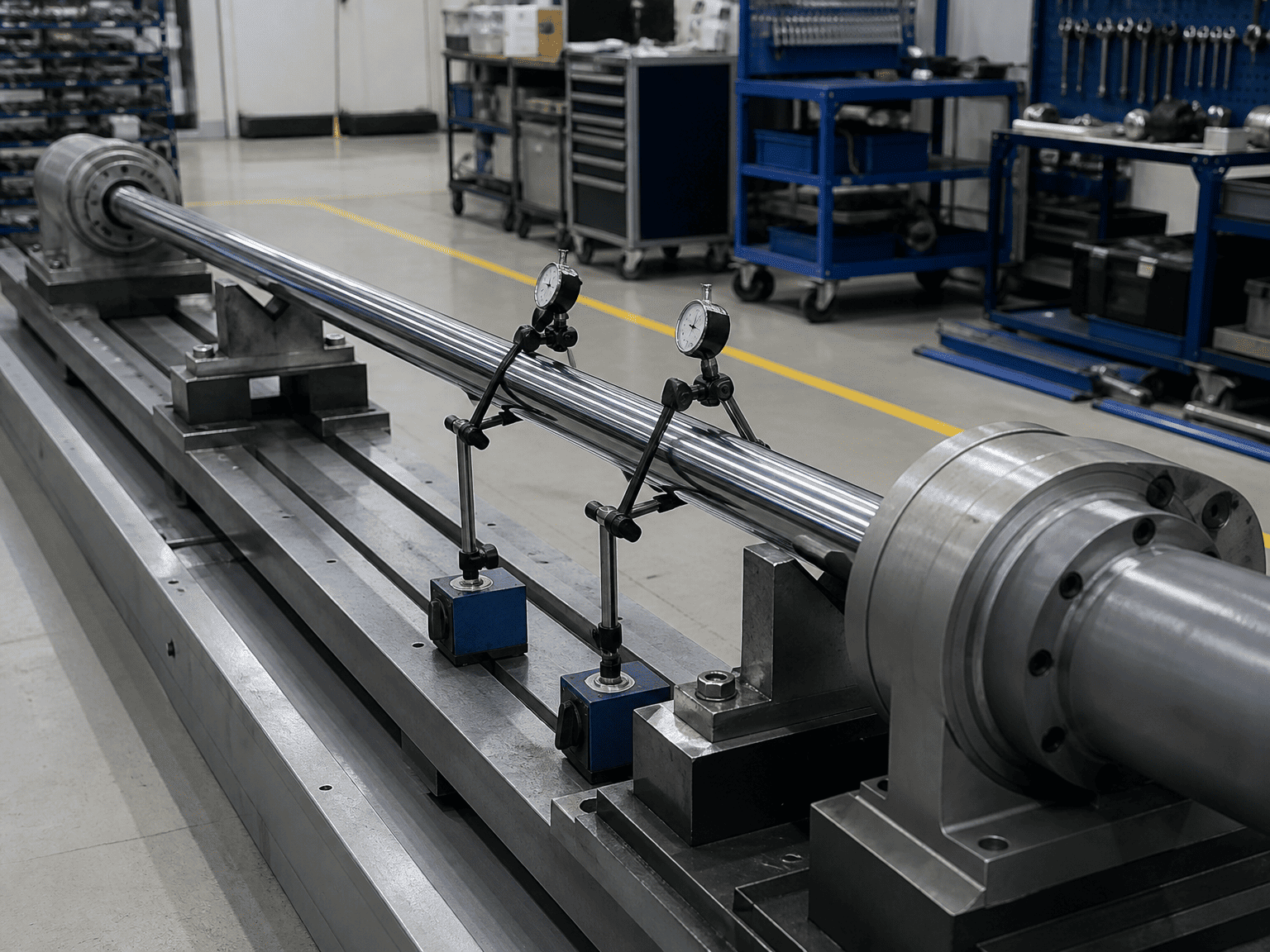

VI. 4 सामान्य ओईएम इंजीनियरिंग गलतियाँ जो मुड़ी हुई छड़ों का कारण बनती हैं

1. पूरी तरह विस्तारित लंबाई के बजाय पीछे की लंबाई पर बकलिंग की गणना:सबसे कमजोर क्षण तब होता है जब रॉड 100% स्ट्रोक पर होती है जहां एल अपने अधिकतम पर होता है।
2. डेड वेट के तहत क्षैतिज शिथिलता को नजरअंदाज करना:लंबे क्षैतिज सिलेंडरों (> 2 मीटर स्ट्रोक) पर, भारी क्रोम रॉड गुरुत्वाकर्षण के तहत थोड़ा ढीला हो जाता है, जिससे अंतर्निहित सनकी लोडिंग होती है जो बकलिंग को तेज करती है।
3. यह मानते हुए कि पिन माउंट घर्षण रहित रहें:समय के साथ, जंग लगे या बिना ग्रीस लगे पिवट पिन चिपक जाते हैं, जिससे पिवट माउंट आंशिक रूप से बंद, टॉर्क-स्ट्रेस्ड जोड़ में बदल जाता है जो झुकने वाले क्षणों को प्रेरित करता है।
4. पुनर्जनन सर्किट की उपेक्षा:विभेदक / पुनर्जनन सर्किट कैप और रॉड दोनों पक्षों को पूर्ण पंप दबाव के अधीन करते हैं, संरचनात्मक मार्जिन को कम करते हुए पूर्ण स्तंभ पुश बल को बनाए रखते हैं।

सातवीं. एचसीआईसी के साथ लॉन्ग-स्ट्रोक सिलेंडर का आकार तय करते समय क्या भेजें

एचसीआईसी इंजीनियरों से संपूर्ण बकलिंग सत्यापन और एफईए कॉलम समीक्षा प्राप्त करने के लिए, प्रदान करें:

1. ऑपरेटिंग सिलेंडर बोर, स्ट्रोक, और अधिकतम हाइड्रोलिक राहत दबाव
2. मशीन माउंटिंग ज्योमेट्री और पिवट ब्रैकेट ड्राइंग (के-फैक्टर की पुष्टि करने के लिए)
3. माउंटिंग ओरिएंटेशन (क्षैतिज, ऊर्ध्वाधर ऊपर/नीचे धकेलना, या कोणीय चाप)
4. बाहरी मार्गदर्शक बाधाएं (मुक्त अनगाइडेड लोड बनाम सटीक रैखिक स्लाइड रेल)
5. कर्तव्य चक्र, परिचालन चक्र गति और पर्यावरणीय स्थितियाँ

आठवीं. हेवी-ड्यूटी इंजीनियरिंग और कस्टम सिलेंडर के लिए एचसीआईसी के साथ भागीदार

एचसीआईसी दुनिया भर में भारी मोबाइल और औद्योगिक उपकरणों के लिए प्रमाणित हाइड्रोलिक इंजीनियरिंग, 3डी सीएडी मॉडलिंग और कस्टम सिलेंडर निर्माण प्रदान करता है।
