कुछ चीजें एक भारी उपकरण रखरखाव दल को एक बूम या डंप सिलेंडर से अधिक निराश करती हैं जो अचानक बकबक करना शुरू कर देता है, एक अनियमित स्पंजी लैग के साथ चलता है, और स्टील ट्यूबिंग के माध्यम से मुट्ठी भर कंचों के गिरने जैसी तेज खड़खड़ाहट की आवाज निकालता है।
जब मैकेनिक सिलेंडर को फाड़ते हैं, तो उन्हें गंदा तेल या फटी हुई सील मिलने की उम्मीद होती है। इसके बजाय, वे पिस्टन क्राउन के ठोस स्टील के चेहरे और तेल बंदरगाहों के अंदरूनी होठों को खुरदरे, ठंढे गड्ढों से भरे हुए पाते हैं जो देखने में ऐसे लगते हैं जैसे उन्हें लघु बकशॉट से उड़ा दिया गया हो।
यह अपघर्षक कण घिसाव नहीं है। यह हाइड्रोलिक सिलेंडर गुहिकायन और वातन है - दो बारीकी से संबंधित लेकिन मौलिक रूप से अलग द्रव घटनाएं जो सटीक धातु सतहों को नष्ट कर देती हैं, इलास्टोमेर सील को पकाती हैं और मशीन सुरक्षा से समझौता करती हैं।
फ़ील्ड सेवा रिपोर्टों में, तकनीशियन अक्सर "लाइनों में हवा" के सामान्य लेबल के तहत गुहिकायन और वातन को एक साथ जोड़ते हैं। वास्तविक मूल कारण को ठीक करने के लिए यह समझना आवश्यक है कि प्रत्येक घटना कैसे घटित होती है:
गुहिकायन तब होता है जब एक तरफ तेल की मांग होती हैहायड्रॉलिक सिलेंडरपिस्टन उस दर से आगे निकल जाता है जिस दर पर तेल भौतिक रूप से प्रवेश कर सकता है।
वातन बाहरी वातावरण से सर्किट में खींची गई मुक्त वायुमंडलीय हवा के साथ हाइड्रोलिक तेल का संदूषण है।
| नैदानिक जांच | गुहिकायन | वातन |
|---|---|---|
| श्रव्य हस्ताक्षर | तेज़, तेज़ खड़खड़ाहट या पीसने की आवाज़ (जैसे सिलेंडर बैरल या वाल्व ब्लॉक के अंदर ढीली बजरी या पत्थर की खड़खड़ाहट)। | तेज़ आवाज़ वाली रोना या कराहना, जो तेल के गर्म होते ही तेज़ हो जाता है। |
| गति गुणवत्ता | प्रारंभिक दिशा परिवर्तन के दौरान झिझक और उसके बाद अचानक लोड के नीचे झुकना। | निरंतर स्पंजी, स्प्रिंगदार, या उछालभरी सिलेंडर विस्तार; स्थैतिक भार के तहत बहाव। |

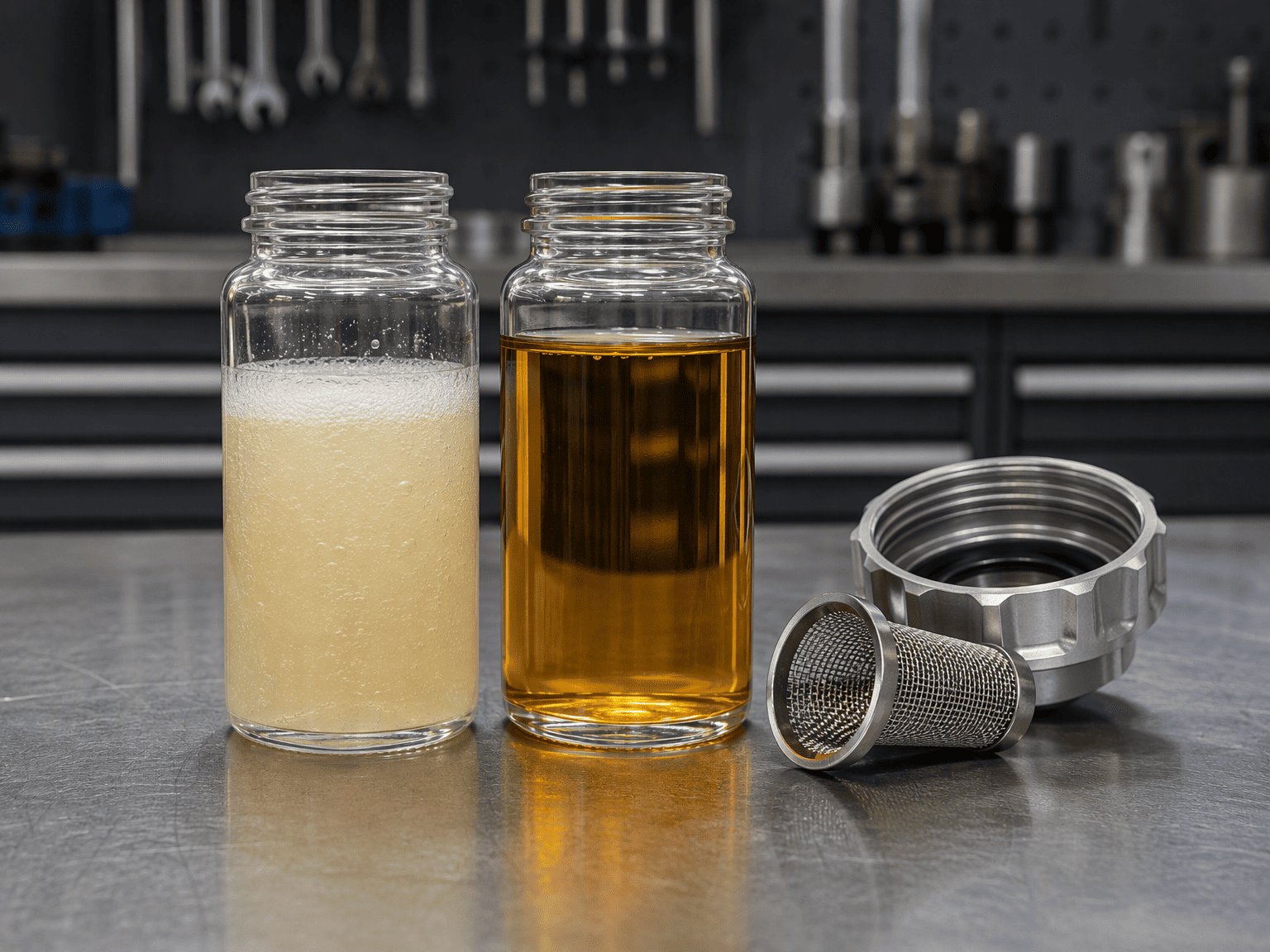

| द्रव उपस्थिति | टैंक में तेल का नमूना साफ दिखता है, लेकिन घटकों में स्थानीय गड्ढे दिखाई देते हैं। | दृष्टि कांच के अंदर तेल का नमूना दूधिया, झागदार, या स्पष्ट झाग के साथ बादल जैसा दिखता है। |
| परिचालन तापमान | वाल्व ब्लॉक या सिलेंडर पोर्ट कोहनी पर गंभीर स्थानीयकृत हॉट स्पॉट। | निरंतर वायु संपीड़न के कारण संपूर्ण जलाशय टैंक का तेजी से गर्म होना। |
जब द्रव विद्युत प्रणालियाँ दीर्घकालिक गुहिकायन और वातन से पीड़ित होती हैं, तो भौतिक क्षति विशिष्ट उच्च-वेग क्षेत्रों में केंद्रित होती है:

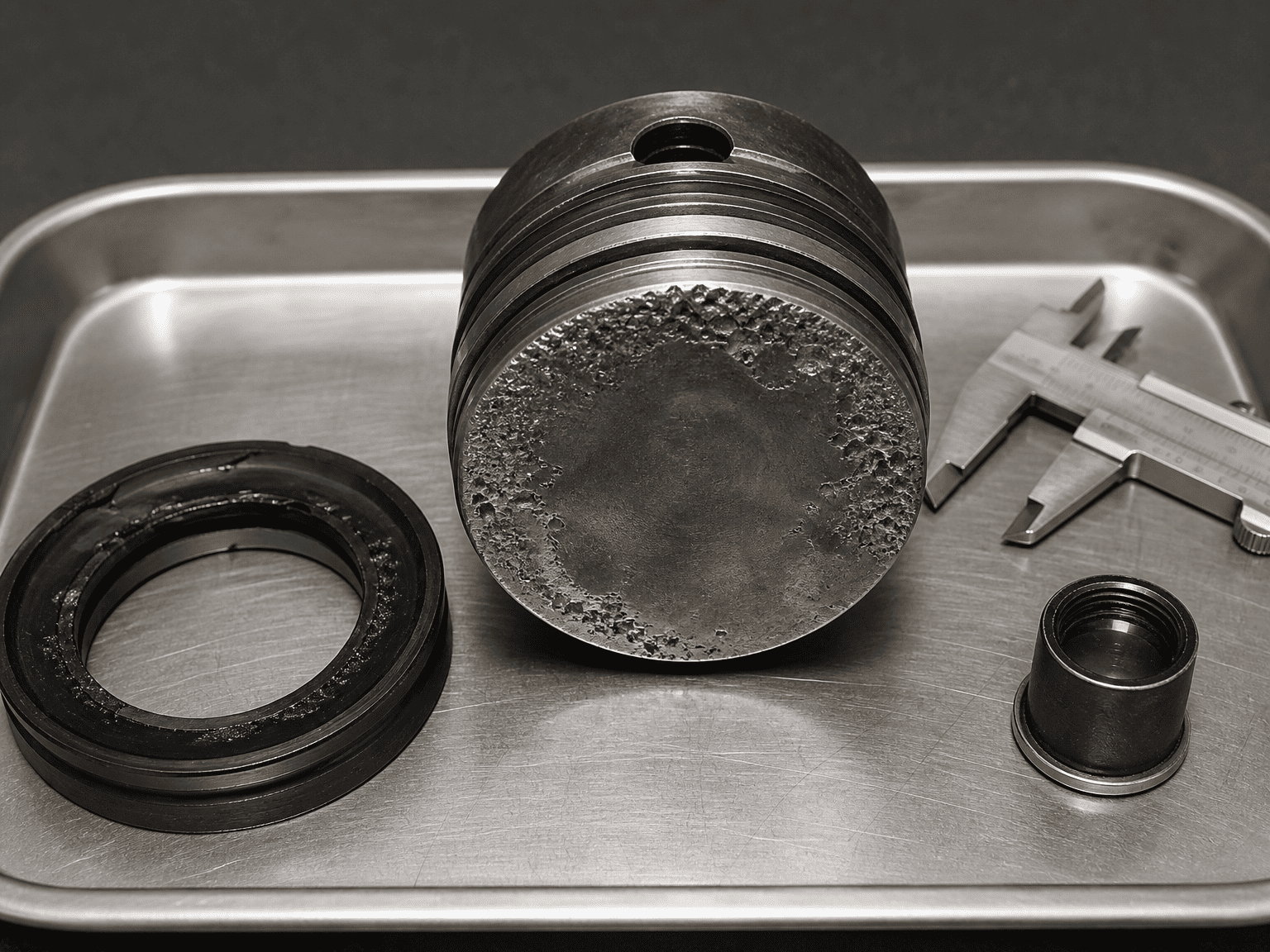

4.1 पिस्टन क्राउन चेहरे:पिस्टन का सपाट गोलाकार चेहरा गहरे, ठंढे सूक्ष्म गड्ढों के समूहों को प्रदर्शित करता है जहां ढहती हुई वाष्प रिक्तियां बार-बार आधार धातु से टकराती हैं।
4.2 तेल बंदरगाह आंतरिक छिद्र:तीव्र समकोण संक्रमण जहां हाइड्रोलिक तेल सिलेंडर बैरल में प्रवेश करता है, वहां किनारे का गंभीर क्षरण और गोलाई होती है।
4.3 पिस्टन रॉड सील और पहनने के छल्ले:प्रवेशित हवा के बुलबुले तेजी से रुद्धोष्म संपीड़न से गुजरते हैं, जिससे स्थानीय ताप स्पाइक्स बनते हैं जो झुलसाते हैं, चमकते हैं और लचीले पॉलीयूरेथेन सील होठों को भंगुर चारकोल जैसे गुच्छे में बदल देते हैं।
4.4 सिलेंडर बैरल ऑन्ड दीवारें:स्ट्रोक चरम सीमा के पास, माइक्रो-जेट सुरक्षात्मक चिकनाई वाली तेल फिल्म को हटा देते हैं, जिससे पिस्टन गाइड बैंड और पॉलिश ट्यूब बोर के बीच सीधे धातु-से-धातु घर्षण की अनुमति मिलती है।
जब एक भारी उत्खनन बूम, डंप ट्रेलर बॉडी, या फोर्कलिफ्ट मस्तूल अपने वजन के नीचे तेजी से उतरता है, तो गुरुत्वाकर्षण सिलेंडर रॉड को हाइड्रोलिक पंप द्वारा कैप साइड में तेल की आपूर्ति करने की तुलना में तेजी से नीचे खींचता है। सिलेंडर एक विशाल सिरिंज बन जाता है, जो एक तीव्र आंतरिक वैक्यूम बनाता है जो आने वाली तेल धारा को उबाल देता है।
गाढ़ा, उच्च चिपचिपापन वाला ठंडा हाइड्रोलिक तेल संकीर्ण सक्शन स्ट्रेनर और लंबी आपूर्ति नली के माध्यम से बहने के लिए संघर्ष करता है। जब एक ऑपरेटर स्टार्टअप के तुरंत बाद इंजन को पूर्ण थ्रॉटल पर घुमाता है, तो पंप बंद हो जाता है, एक भारी वैक्यूम खींचता है और कैविटेटिंग तरल पदार्थ की एक धारा को सीधे एक्चुएटर्स में भेजता है।
जैसे-जैसे लॉन्ग-स्ट्रोक सिलेंडर का विस्तार होता है, हाइड्रोलिक टैंक के अंदर द्रव का स्तर काफी कम हो जाता है। यदि टैंक ब्रीथ कैप मिट्टी, धूल या बर्फ से ढका हुआ है, तो वायुमंडलीय हवा मात्रा को बराबर करने के लिए प्रवेश नहीं कर सकती है। टैंक के अंदर आंशिक वैक्यूम विकसित हो जाता है, जिससे पंप सक्शन लाइन बंद हो जाती है।
यदि रिटर्न ऑयल झरने की तरह तरल स्तर से ऊपर जलाशय में गिरता है, तो यह तेल में हवा को प्रवाहित करता है। हवा के बुलबुले को सतह पर उठने और बाहर निकलने देने के लिए पर्याप्त टैंक बैफल्स के बिना, पंप तुरंत इस झागदार मिश्रण को वापस सिलेंडर में खींच लेता है।

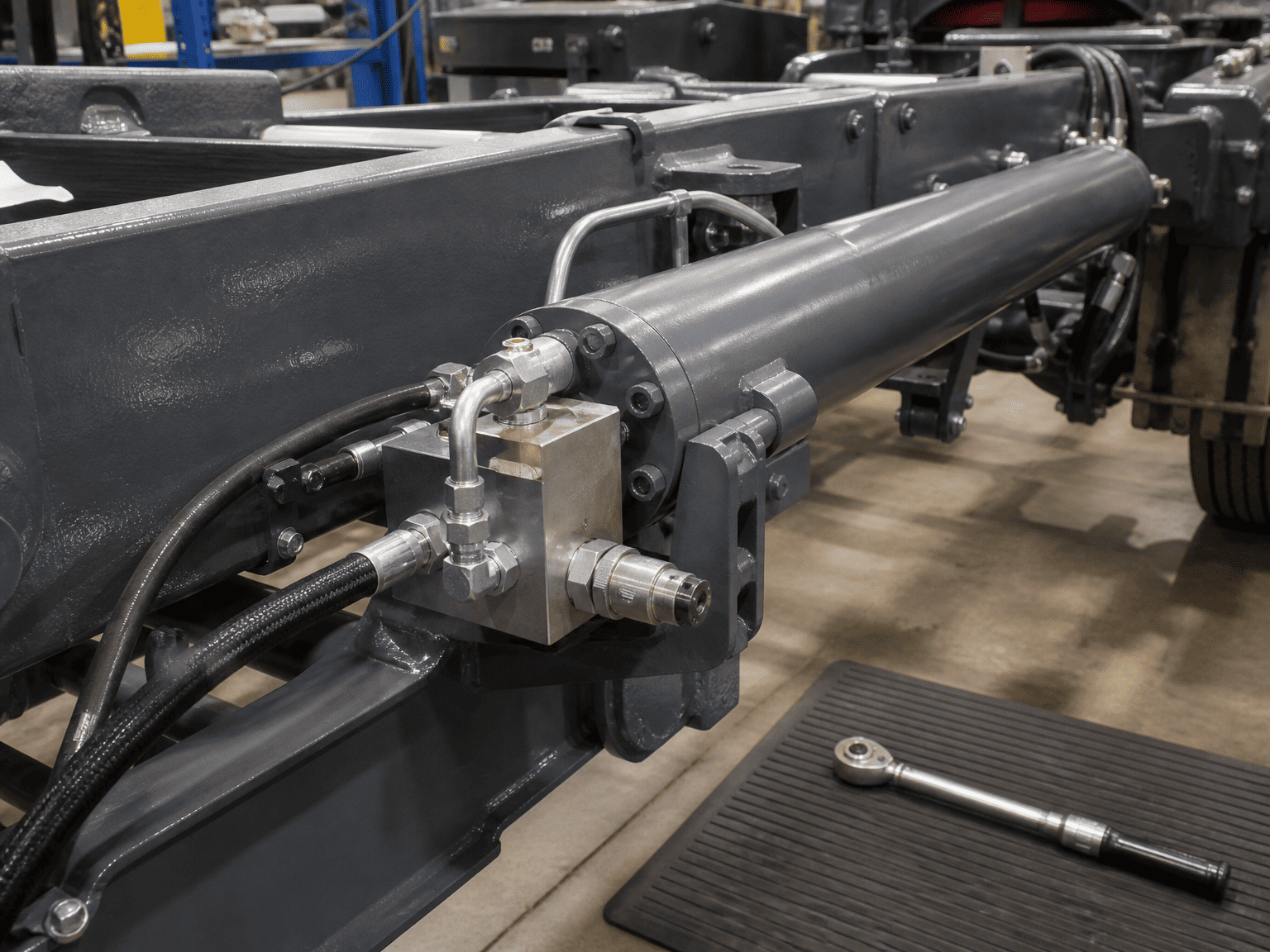

सिलेंडर गुहिकायन को ठीक करने के लिए सर्किट की गतिशीलता को संबोधित करने की आवश्यकता होती है जो नकारात्मक दबाव बनाने की अनुमति देती है:
शोर मचाने वाले या क्षतिग्रस्त सिलेंडर को बदलने से पहले:
यह मार्गदर्शिका मानक यांत्रिक निदान संकेतकों और हाइड्रोलिक सर्किट सर्वोत्तम प्रथाओं की रूपरेखा प्रस्तुत करती है। जटिल मल्टी-एक्सिस मशीनरी, लोड-सेंसिंग वैरिएबल विस्थापन सर्किट, और बंद-लूप हाइड्रोस्टैटिक ड्राइव को मूल कारणों को अलग करने के लिए सर्किट-विशिष्ट क्षणिक दबाव लॉगिंग और द्रव विश्लेषण की आवश्यकता होती है।*
