जब एक भरी हुई बूम या बाल्टीहायड्रॉलिक सिलेंडरऑपरेटर इनपुट के बिना गिरता है, खराबी चार अलग-अलग हाइड्रोलिक तंत्रों में से एक से उत्पन्न होती है:
| विफलता तंत्र | भौतिक मूल कारण | श्रव्य/दृश्य लक्षण |
|---|---|---|
| पिस्टन सील बाईपास (आंतरिक रिसाव) | एक्सट्रूडेड यू-कप या स्कोर्ड वियर रिंग्स से कैप सिरे से रॉड सिरे तक तेल का रिसाव हो रहा है | सिलेंडर बैरल हॉट स्पॉट; जब रॉड को यंत्रवत् सहारा दिया जाता है तो बहाव रुक जाता है |
| काउंटरबैलेंस वाल्वसीट रोना | पॉपपेट सीट के नीचे संदूषण, क्षतिग्रस्त कारतूस की नाक, या थका हुआ स्प्रिंग | वाल्व बंदरगाह के पीछे तेल रो रहा है; सील की स्थिति की परवाह किए बिना स्थिर बहाव |
| दिशात्मक वाल्वस्पूल रिसाव | ओपन-सेंटर सिस्टम में अत्यधिक स्पूल क्लीयरेंस घिसाव | यह तभी होता है जब बूम सर्किट में कोई लॉक वाल्व स्थापित नहीं होता है |
| थर्मल तेलसंकुचन | गर्म तेल (65°C) को परिवेश (15°C) तक ठंडा करने से द्रव की मात्रा 3% से 4% तक कम हो जाती है | पहले घंटे में शुरुआती 10-20 मिमी की गिरावट, फिर शून्य दबाव हानि के साथ पूरी तरह से स्थिर हो जाती है |

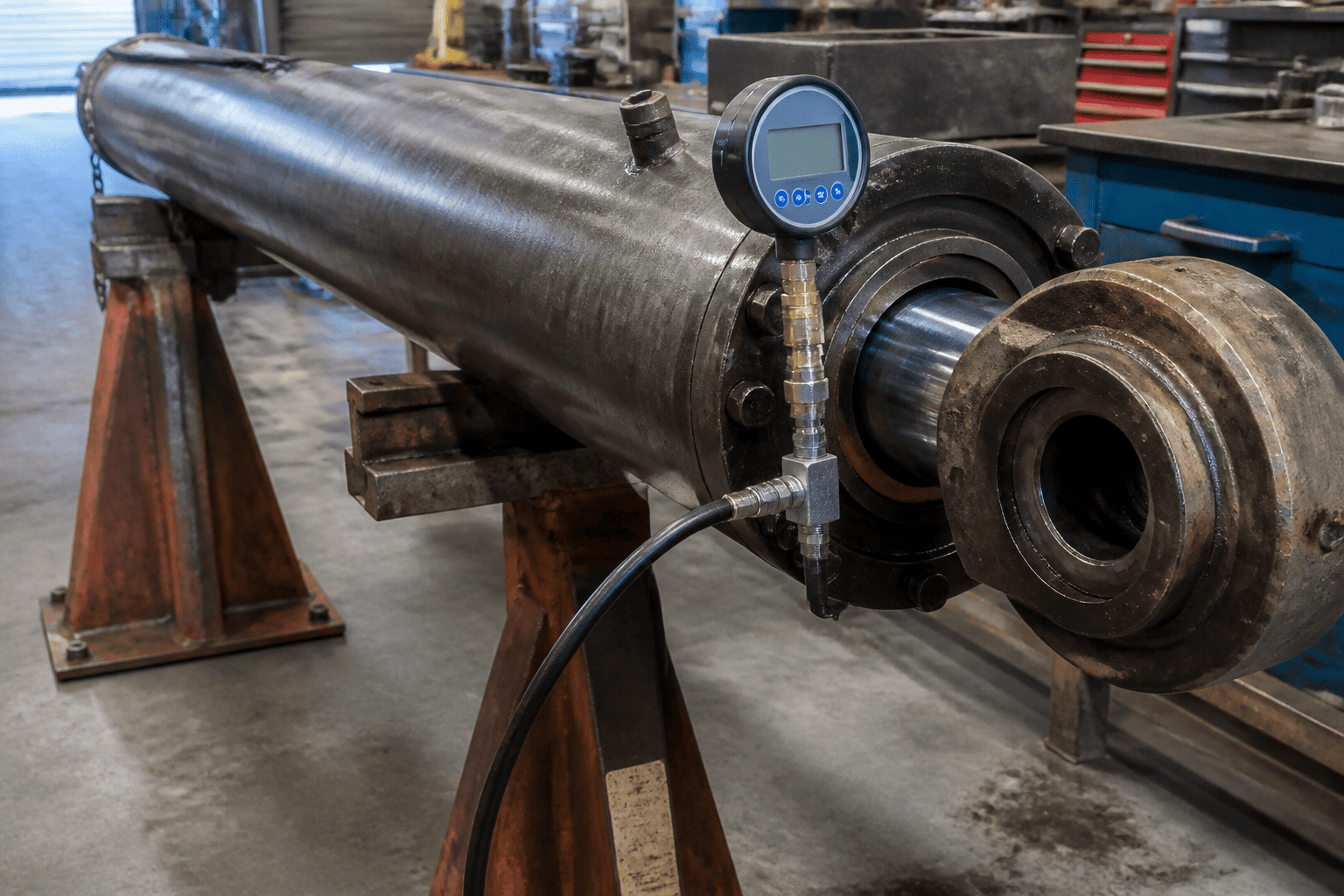

ए को कभी न हटाएंभारी बूम सिलेंडरइस निश्चित अलगाव परीक्षण को पूरा करने से पहले एक मशीन से:
1. रेटेड लोड के साथ बूम को 45 डिग्री तक बढ़ाएं: हाइड्रोलिक तेल को सामान्य ऑपरेटिंग तापमान (लगभग 50 डिग्री सेल्सियस से 55 डिग्री सेल्सियस) तक लाएं।
2. बूम को यंत्रवत् लॉक आउट करें और सपोर्ट करें: पूर्ण सुरक्षा सुनिश्चित करने के लिए इंजीनियरिंग-अनुमोदित बूम प्रोप या क्रेन स्लिंग स्थापित करें।
3. रॉड-एंड रिटर्न लाइन को अलग करें: सिलेंडर के रॉड एंड (कुंडलाकार पक्ष) से जुड़े हाइड्रोलिक नली को डिस्कनेक्ट करें और नली को कैप करें। सिलेंडर रॉड-एंड पोर्ट को एक साफ मापने वाले कंटेनर के ऊपर खुला छोड़ दें।
4. यांत्रिक समर्थन हटाएं: सिलेंडर के कैप-एंड ऑयल कॉलम पर पूर्ण गुरुत्वाकर्षण भार लटकने दें।
5. रॉड-एंड पोर्ट डिस्चार्ज का निरीक्षण करें:

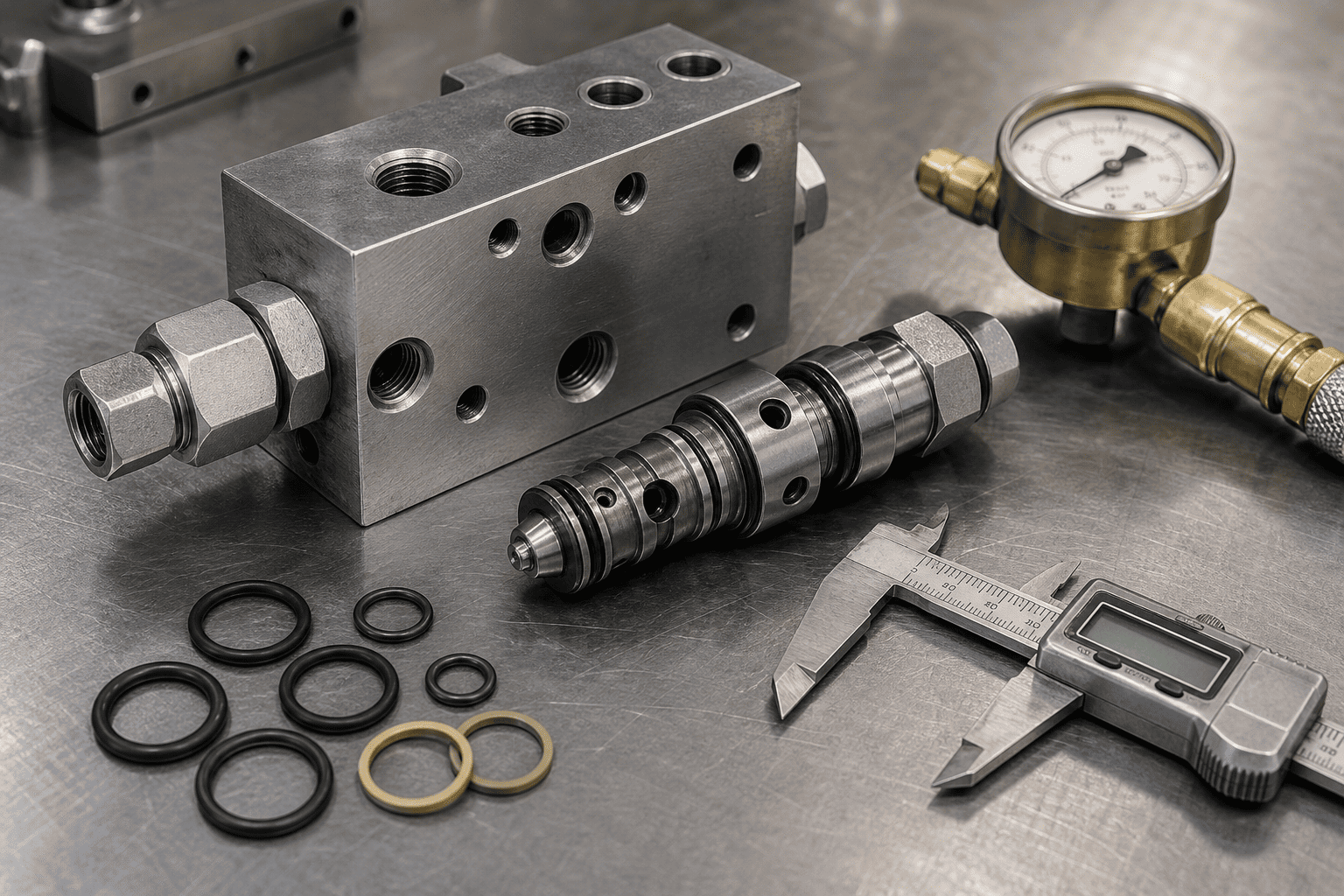

काउंटरबैलेंस वाल्व (ओवरसेंटर वाल्व) दो महत्वपूर्ण कार्य करते हैं: वे लाइन फटने पर लोड ड्रॉप को रोकने के लिए तेल को रोकते हैं, और वे रिटर्न फ्लो को मापते हैं ताकि अत्यधिक गुरुत्वाकर्षण भार हाइड्रोलिक पंप से आगे न बढ़ सके।
जब एक ऑपरेटर भारी बूम को कम करता है और मशीन हिंसक रूप से हिलने और बकबक करने लगती है, तो काउंटरबैलेंस वाल्व पायलट दबाव अस्थिरता (शिकार) में फंस जाता है:
| कदम | प्रक्रिया विवरण |
|---|---|
| 1 | ऑपरेटर निचला कमांड भेजता है → पायलट दबाव काउंटरबैलेंस वाल्व खोलता है |
| 2 | वाल्व खुलता है → सिलेंडर कैप सिरे से तेल बाहर निकलता है → बूम नीचे की ओर बढ़ता है |
| 3 | पंप द्वारा तेल की आपूर्ति करने की क्षमता से अधिक तेजी से बूम गिरता है → पायलट का दबाव शून्य तक गिर जाता है |
| 4 | पायलट दबाव में कमी → वाल्व अचानक बंद हो जाता है → हाइड्रोलिक शॉक वेव, बूम हिलना |
प्राथमिक इंजीनियरिंग गलती जो असंतुलन शिकार को ट्रिगर करती है वह एक लचीले, संरचनात्मक उछाल के लिए अत्यधिक आक्रामक पायलट अनुपात का चयन करना है:
1. टॉर्किंग से पहले फ्लश काउंटरबैलेंस कैविटीज़:यहां तक कि पॉपपेट नाक और मैनिफोल्ड सीट के बीच फंसी 20-माइक्रोन स्टील चिप भी प्रति घंटे 50 मिमी बूम बहाव का कारण बनेगी। मैनिफोल्ड ड्रिलिंग को हमेशा ISO 16/14/11 स्वच्छता मानकों के अनुसार फ्लश करें।
2. उच्च दबाव होल्डिंग के लिए विटन/एचएनबीआर बैकअप रिंग निर्दिष्ट करें:सुनिश्चित करें कि पिस्टन सील पैकेज एंटी-एक्सट्रूज़न थर्मोप्लास्टिक बैकअप रिंग का उपयोग करते हैं जो माइक्रो-रेंगने के बिना 4,000+ पीएसआई निरंतर स्थैतिक होल्डिंग को समझने में सक्षम हैं।
3. थर्मल संकुचन को वास्तविक लीक से अलग करें:नई पार्क की गई मशीनरी का परीक्षण करते समय, ड्रिफ्ट बेंचमार्क रिकॉर्ड करने से पहले तेल तापमान स्थिरीकरण के लिए तीस मिनट का समय दें।
4. डायरेक्ट-फ्लैंग्ड काउंटरबैलेंस मैनिफोल्ड्स स्थापित करें:रिमोट लाइन-माउंटेड वाल्व से बचें। सिलेंडर बैरल पर एसएई 4-बोल्ट फ्लैंज पोर्ट पर वाल्व ब्लॉक को सीधे बोल्ट करने से कठोर पायलट फीडबैक और बाहरी नली टूटने का शून्य जोखिम सुनिश्चित होता है।
