A हायड्रॉलिक सिलेंडरअच्छी स्थिति में आ सकता है और मशीन तक पहुंचने से पहले ही क्षतिग्रस्त हो सकता है। असुरक्षित बंदरगाह संदूषण एकत्र करते हैं। खुली हुई पिस्टन रॉड खराब हो सकती है। गलत स्थिति में रखे गए सिलेंडर में सीलन या आंतरिक-क्षरण की अपरिहार्य समस्याएं पैदा हो सकती हैं।
इसीलिए प्राप्ति और भंडारण को स्थापना प्रक्रिया के हिस्से के रूप में माना जाना चाहिए, न कि वेयरहाउस हाउसकीपिंग के रूप में। लक्ष्य सरल है: जब तक एक प्रशिक्षित तकनीशियन इसे जोड़ने के लिए तैयार न हो जाए तब तक सिलेंडर को साफ, संरक्षित और ट्रेस करने योग्य रखें।
यह मार्गदर्शिका ओईएम खरीदारों, रखरखाव टीमों और स्थापना से पहले हाइड्रोलिक सिलेंडरों को संभालने वाले वितरकों के लिए है। यह व्यावहारिक भंडारण और प्री-कमीशनिंग जांच पर केंद्रित है। यह सिलेंडर निर्माता के उत्पाद मैनुअल या मशीन के लिए सुरक्षा प्रक्रिया को प्रतिस्थापित नहीं करता है।

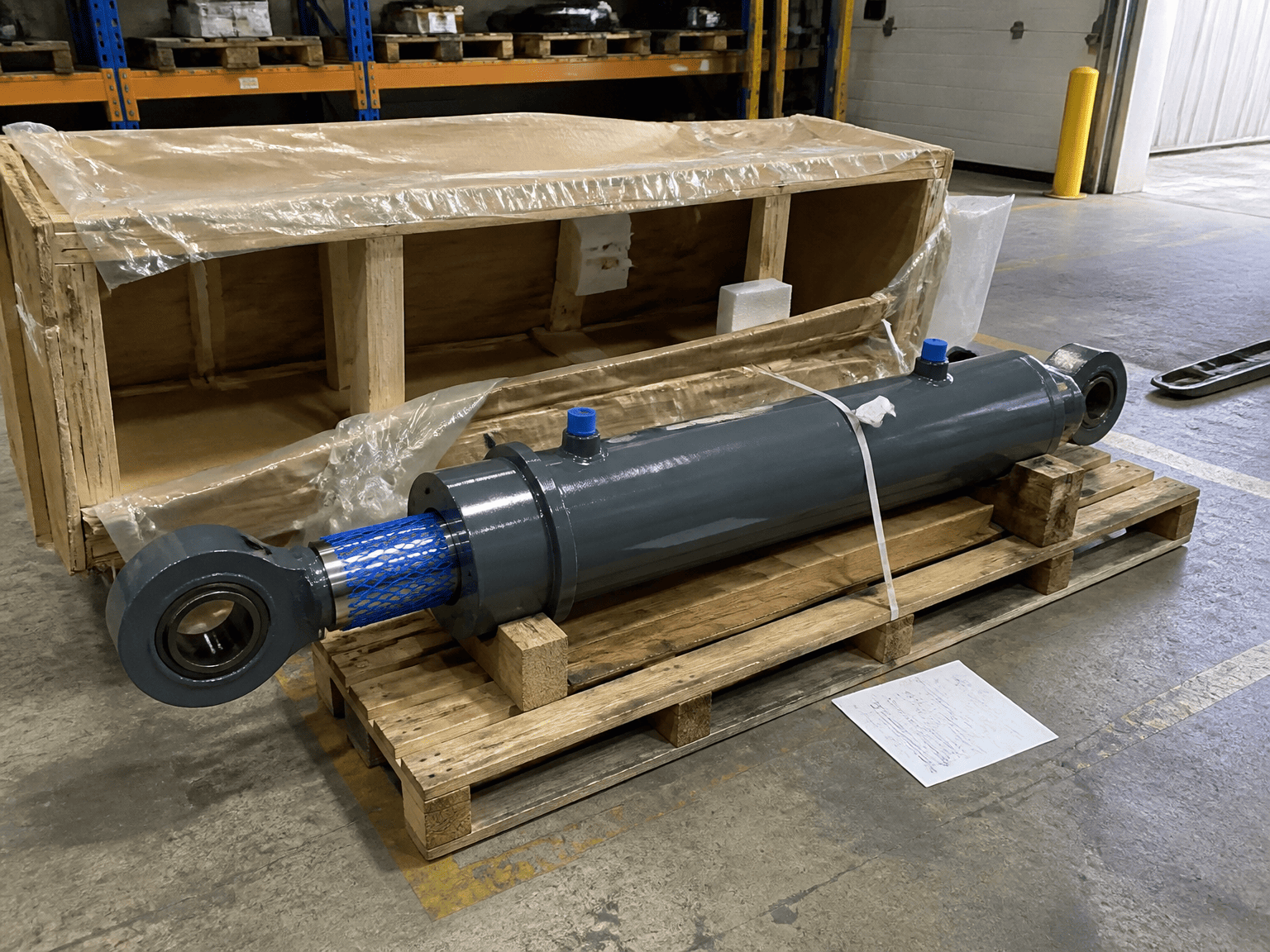

निरीक्षण तब शुरू करें जब पैकेजिंग और परिवहन सुरक्षा अभी भी मौजूद हो। मॉडल, मात्रा, दृश्य क्षति और किसी भी गुम सहायक उपकरण को रिकॉर्ड करें। यदि टोकरा, फूस या सिलेंडर पर प्रभाव के निशान दिखाई देते हैं तो सुरक्षात्मक सामग्री को हटाने से पहले तस्वीरें लें।
निम्नलिखित बिंदुओं की जाँच करें:
हैनचेन के इंस्टॉलेशन निर्देश पूर्णता और क्षति के लिए डिलीवरी की जाँच के साथ शुरू होते हैं। यह किसी भी प्रतिस्थापन या ओईएम परियोजना के लिए एक उपयोगी अनुशासन है: सिलेंडर को पहले ही भंडारण में ले जाने के बाद लापता माउंटिंग भाग की खोज न करें।
यदि क्षति दिखाई दे रही है, तो वस्तु को अलग करें और पिस्टन रॉड को साफ करने, पेंट करने या हिलाने का प्रयास करने से पहले उसका दस्तावेजीकरण करें।
पार्कर के सिलेंडर मार्गदर्शन का कहना है कि इंस्टॉलेशन तक पोर्ट प्रोटेक्टर प्लग अपनी जगह पर बने रहने चाहिए। कारण व्यावहारिक है. खुले हाइड्रोलिक पोर्ट सिलेंडर में धूल, धातु के चिप्स, नमी और अन्य संदूषण के लिए सीधा रास्ता प्रदान करते हैं।
केवल धागे की जांच करने के लिए प्लग न हटाएं। ड्राइंग या उत्पाद दस्तावेज़ीकरण से पोर्ट प्रकार की पुष्टि करें। जब पाइपिंग स्थापित करने के लिए तैयार हो, तो कनेक्शन करने से पहले लाइनों और फिटिंग को साफ करें। पार्कर यह भी चेतावनी देते हैं कि थ्रेडिंग या फ्लेरिंग कार्य से चिप्स और गड़गड़ाहट को हटाने के लिए पाइपिंग को अच्छी तरह से साफ किया जाना चाहिए।
एक साफ़ कनेक्शन केवल कमीशनिंग प्राथमिकता नहीं है। मशीन चालू होने के बाद संदूषण सील, वाल्व और तैयार सिलेंडर सतहों को नुकसान पहुंचा सकता है।
पार्कर शुष्क, स्वच्छ और गैर-संक्षारक वातावरण वाले इनडोर भंडारण क्षेत्र की सिफारिश करता है। सिलेंडर को आंतरिक जंग के साथ-साथ बाहरी प्रभाव से भी बचाया जाना चाहिए।
भंडारण क्षेत्र की भी सीमा होनी चाहिए:
सिलेंडर को अन्य सामग्रियों के समर्थन के रूप में उपयोग न करें। पहचान और उत्पाद दस्तावेज़ों को आइटम के साथ या पता लगाने योग्य गोदाम रिकॉर्ड में रखें। एक सिलेंडर जो अपने मॉडल या ऑर्डर की जानकारी खो देता है, यह सत्यापित करना कठिन हो जाता है कि मशीन अंततः कब तैयार है।
पारंपरिक औद्योगिक सिलेंडरों के लिए, पार्कर जब भी संभव हो पिस्टन रॉड को ऊपर उठाकर ऊर्ध्वाधर भंडारण की सिफारिश करता है। यह स्थिति सिलेंडर के अंदर संघनन से संक्षारण जोखिम को कम कर सकती है और सील क्षति को कम करने में मदद कर सकती है।
सही स्थिति सिलेंडर के डिजाइन, स्ट्रोक, वजन, स्थापित सहायक उपकरण और निर्माता के निर्देशों पर निर्भर हो सकती है। टेलीस्कोपिक सिलेंडर, एकल-अभिनय सिलेंडर और विशेष भंडारण आवश्यकताओं वाले सिलेंडर को सामान्य गोदाम नियम के अनुसार नहीं रखा जाना चाहिए।
यदि सिलेंडर को क्षैतिज रूप से संग्रहित किया जाना है, तो इसे उपयुक्त बिंदुओं पर सहारा दें ताकि ट्यूब, रॉड और माउंटिंग सहायक उपकरण मुड़े या क्षतिग्रस्त न हों। लुढ़कने से रोकें और पिस्टन रॉड को रैक या फर्श के संपर्क से बचाएं।
यदि सिलेंडर हाइड्रोलिक द्रव से भरा हुआ है, तो पार्कर का कहना है कि तापमान परिवर्तन के कारण होने वाले द्रव विस्तार पर विचार किया जाना चाहिए। यह निर्माता या हाइड्रोलिक इंजीनियर के लिए दीर्घकालिक भंडारण से पहले पुष्टि करने का एक बिंदु है।
भंडारण के दौरान सुरक्षा के लिए पिस्टन रॉड सबसे महत्वपूर्ण सतहों में से एक है। जब सिलेंडर हिलना शुरू होता है तो जंग, डेंट और खरोंच रॉड की सील और गाइड को नुकसान पहुंचा सकते हैं।
जब उपकरण लंबे समय तक बाहर रखा जाता है, तो पार्कर पिस्टन रॉड जैसी उजागर अप्रकाशित सतहों पर जंग-अवरोधक यौगिक के साथ कोटिंग करने की सलाह देता है। रॉड फिनिश, सील सामग्री और भंडारण अवधि के लिए सही सुरक्षा उत्पाद और हटाने की विधि की पुष्टि की जानी चाहिए।
स्थापना से पहले, अच्छी रोशनी में रॉड का निरीक्षण करें। देखो के लिए:
त्वरित सुधार के रूप में क्षतिग्रस्त रॉड को पॉलिश, रेत या दोबारा पेंट न करें। स्थिति को रिकॉर्ड करें और सिलेंडर आपूर्तिकर्ता या योग्य मरम्मत टीम से पूछें कि क्या भाग स्वीकार किया जा सकता है।
असेंबली से पहले, अनुमोदित ड्राइंग और ऑर्डर विवरण के साथ सिलेंडर की तुलना करें। समग्र लंबाई, स्ट्रोक, माउंटिंग शैली, पोर्ट ओरिएंटेशन, रॉड-एंड कनेक्शन और शामिल सहायक उपकरण की पुष्टि करें।
हैनचेन इंस्टॉलरों को असेंबली से पहले परिवहन के दौरान उत्पाद की सुरक्षा के लिए उपयोग किए जाने वाले सीलिंग प्लग या कवर प्लेटों को हटाने का निर्देश देता है। इन सुरक्षाओं को सही चरण में हटाएं: पाइपिंग और फिटिंग तैयार होने तक हाइड्रोलिक पोर्ट को बंद रखें, फिर सर्किट खोलने से पहले कनेक्शन क्षेत्र को साफ करें।
इंस्टॉलेशन टीम को यह भी पुष्टि करनी चाहिए कि:
पार्कर और हैनचेन दोनों इस बात पर जोर देते हैं कि सिलेंडर स्थापना एक विशेषज्ञ कार्य है। मशीन निर्माता की तालाबंदी, उठाने और दबाव-मुक्ति प्रक्रियाओं का पालन करें।

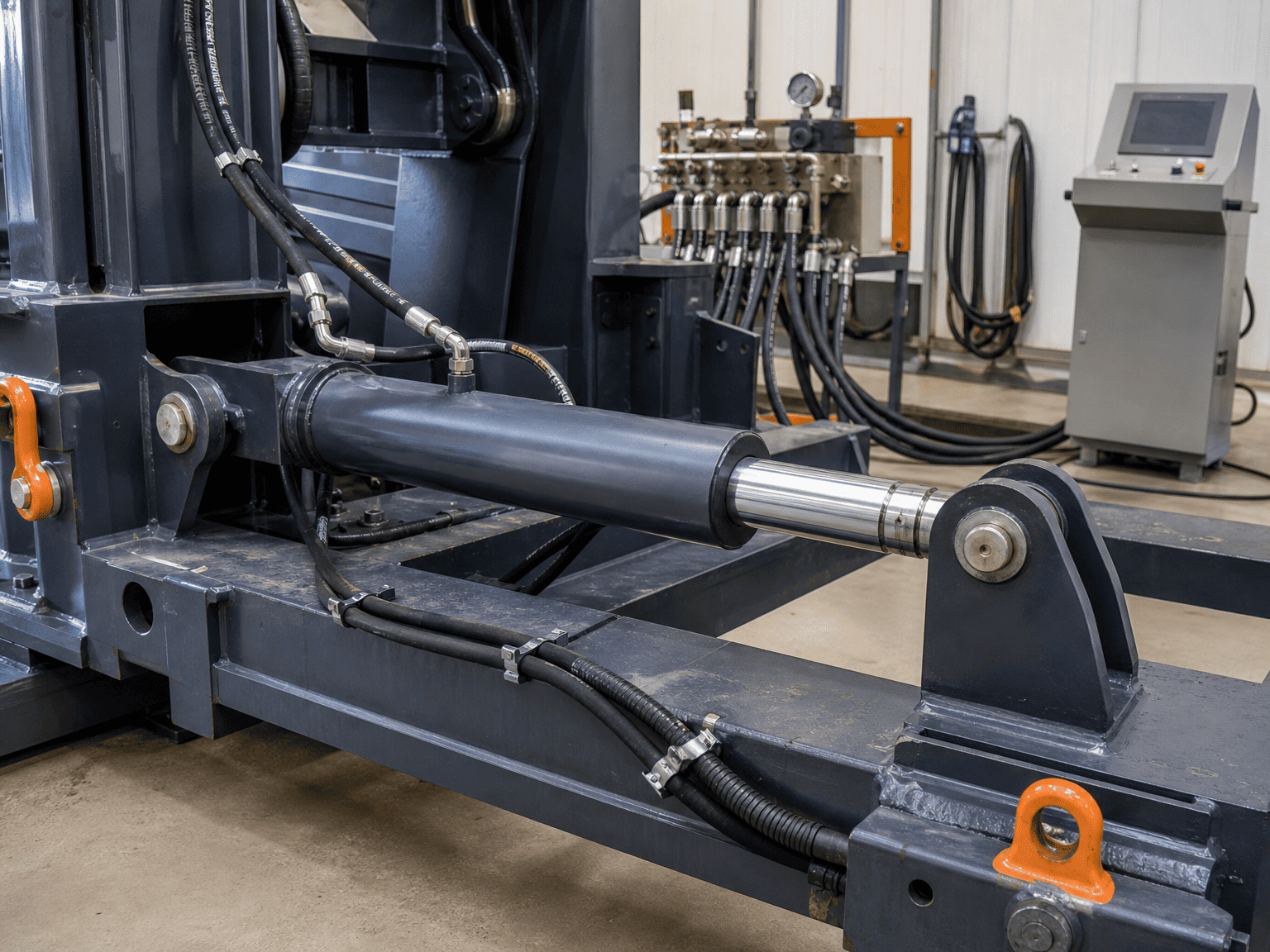

A हायड्रॉलिक सिलेंडरकिसी मशीन संरचना को उसकी स्थिति में खींचने के लिए इसका उपयोग नहीं किया जाना चाहिए। भंडारण के बाद, इंस्टॉलेशन टीम को यह पुष्टि करनी चाहिए कि समर्थन बिंदु, माउंटिंग फेस और कनेक्टेड मशीन सदस्य सिलेंडर को जगह पर मजबूर किए बिना मिलते हैं। हैनचेन तनाव-मुक्त स्थापना की सलाह देते हैं और पिस्टन रॉड पर अनुमेय साइड लोड से अधिक के खिलाफ चेतावनी देते हैं।
चालू करने से पहले, सिलेंडर से बाहर की ओर स्थापना की जाँच करें:
- माउंटिंग फेस साफ और पूरी तरह से लगे हुए हैं
- ट्यूब को घुमाए बिना सिलेंडर को सहारा दिया जाता है
- रॉड-एंड कनेक्शन रॉड को बग़ल में मजबूर नहीं करता है
- रॉड बिना संपर्क के इच्छित स्ट्रोक के दोनों सिरों तक पहुंच सकती है
- होसेस में पर्याप्त मूवमेंट भत्ता होता है और वे फ्रेम पर रगड़ते नहीं हैं
- गार्ड और आस-पास के हिस्से आवश्यक मंजूरी छोड़ देते हैं
पार्कर का सुरक्षा मार्गदर्शन भी संरेखण को एक स्थापना जिम्मेदारी के रूप में मानता है। दबाव डालने से पहले यह जांच करें, जबकि किसी भी हस्तक्षेप को सिलेंडर या मशीन संरचना को लोड किए बिना भी ठीक किया जा सकता है।
हाइड्रोलिक सिलेंडर में फंसी हवा संचालन और घटक व्यवहार को प्रभावित कर सकती है। हैनचेन का इंस्टालेशन मार्गदर्शन जहां लागू हो वहां शीर्ष पर वेंटिंग पोर्ट लगाने और स्टार्ट-अप से पहले सिलेंडर को वेंटिंग करने की सलाह देता है।
सटीक वेंटिंग प्रक्रिया सिलेंडर डिजाइन और मशीन सर्किट पर निर्भर करती है। निर्माता के निर्देशों का उपयोग करें, दबाव को नियंत्रित रखें और सुनिश्चित करें कि डिस्चार्ज किया गया तरल पदार्थ और हवा कोई खतरा पैदा न कर सके।
वेंटिंग के बाद, हैनचेन सामान्य ऑपरेशन से पहले धीमी, बिना लोड, कम दबाव वाली गति की सलाह देते हैं। कमीशनिंग टीम को निरीक्षण करना चाहिए:
- सहज विस्तार और वापसी
- बंदरगाहों, सीलों और फिटिंग्स पर रिसाव
- रॉड की गति और संरेखण
- अप्रत्याशित शोर, बकबक या प्रभाव
- नली की गति और फ्रेम के साथ संपर्क
- स्ट्रोक के अंत का व्यवहार और कुशनिंग, यदि फिट हो
इस नियंत्रित निरीक्षण चरण के बिना गोदाम भंडारण से सीधे पूर्ण-लोड परीक्षण की ओर न बढ़ें।
प्रत्येक सिलेंडर के लिए, एक संक्षिप्त रिकॉर्ड रखें जिसमें:
- मॉडल और सीरियल या ऑर्डर संदर्भ
- प्राप्त तिथि और भंडारण स्थान
- पैकेजिंग या परिवहन क्षति
- पोर्ट-प्लग और रॉड-सुरक्षा स्थिति
- भंडारण की स्थिति और निरीक्षण की तारीखें
- दिखाई देने वाला क्षरण या सतह क्षति
- अनुमोदित ड्राइंग और इंस्टॉलेशन मैनुअल
- उस व्यक्ति का नाम जिसने इसे इंस्टालेशन के लिए जारी किया
बाद में कोई समस्या सामने आने पर यह रिकॉर्ड ओईएम को परिवहन क्षति, भंडारण क्षति और परिचालन क्षति को अलग करने में मदद करता है। यह इंस्टॉलेशन टीम को मेमोरी पर निर्भर रहने के बजाय एक स्पष्ट प्रारंभिक बिंदु भी देता है।
यदि सिलेंडर लंबे समय तक संग्रहीत किया गया है, मौसम के संपर्क में है या परिवहन क्षति के साथ प्राप्त हुआ है, तो इसे मशीन से कनेक्ट करने से पहले मॉडल की जानकारी, तस्वीरें, भंडारण इतिहास और इंस्टॉलेशन ड्राइंग भेजें। एक आपूर्तिकर्ता तब सामान्य प्री-इंस्टॉलेशन जांच को उस स्थिति से अलग करने में मदद कर सकता है जिसके लिए मरम्मत या प्रतिस्थापन की आवश्यकता होती है।
सबसे अच्छा कमीशनिंग परिणाम पहले दबाव परीक्षण से पहले शुरू होता है: सिलेंडर की सुरक्षा करें, बंदरगाहों को साफ रखें, स्थापना को सत्यापित करें और जो आपने पाया उसे रिकॉर्ड करें
