हाइड्रोलिक सिलेंडरवे घटक हैं जहां द्रव शक्ति या तो मशीन में फिट होती है या नहीं। एक स्वस्थ प्लांट-एयर हेडर से जुड़े वायवीय सिलेंडर को केवल एक वाल्व और एक फिल्टर-रेगुलेटर की आवश्यकता हो सकती है। एक हाइड्रोलिक सिलेंडर के लिए एक समर्पित बिजली इकाई, द्रव कंडीशनिंग और एक रिसाव-प्रबंधन योजना की आवश्यकता हो सकती है। सिस्टम सीमा में अंतर आमतौर पर सिलेंडर की कीमत के अंतर से बड़ा होता है। प्रौद्योगिकियों की तुलना करने से पहले एक ड्यूटी शीट - लोड, स्ट्रोक, चक्र समय, पर्यावरण और लोड-होल्डिंग स्थिति को फ्रीज करना एक घटक-मूल्य तुलना को सिस्टम-लागत तुलना के लिए खड़े होने से रोकता है।
हाइड्रोलिक औरवायवीय सिलेंडरसमान बल समीकरण साझा करें:एफ = पी × ए, जहां बल प्रभावी पिस्टन क्षेत्र द्वारा गुणा किए गए दबाव के बराबर होता है। व्यावहारिक अंतर प्रत्येक माध्यम द्वारा बनाए जा सकने वाले दबाव में निहित है।
आईएसओ 15552 10 बार वायवीय सिलेंडर श्रृंखला को कवर करता है। इसके विपरीत, एक कॉम्पैक्ट हाइड्रोलिक सिलेंडर श्रृंखला को 207 बार तक रेट किया जा सकता है। वायवीय प्रणालियों को आमतौर पर 100 पीएसआई या उससे कम पर काम करने के रूप में वर्णित किया जाता है, जबकि हाइड्रोलिक सिस्टम कुछ सौ पीएसआई से लेकर कई हजार पीएसआई तक की सीमा में काम करते हैं, विशेष अनुप्रयोगों के साथ 10,000 पीएसआई से अधिक।

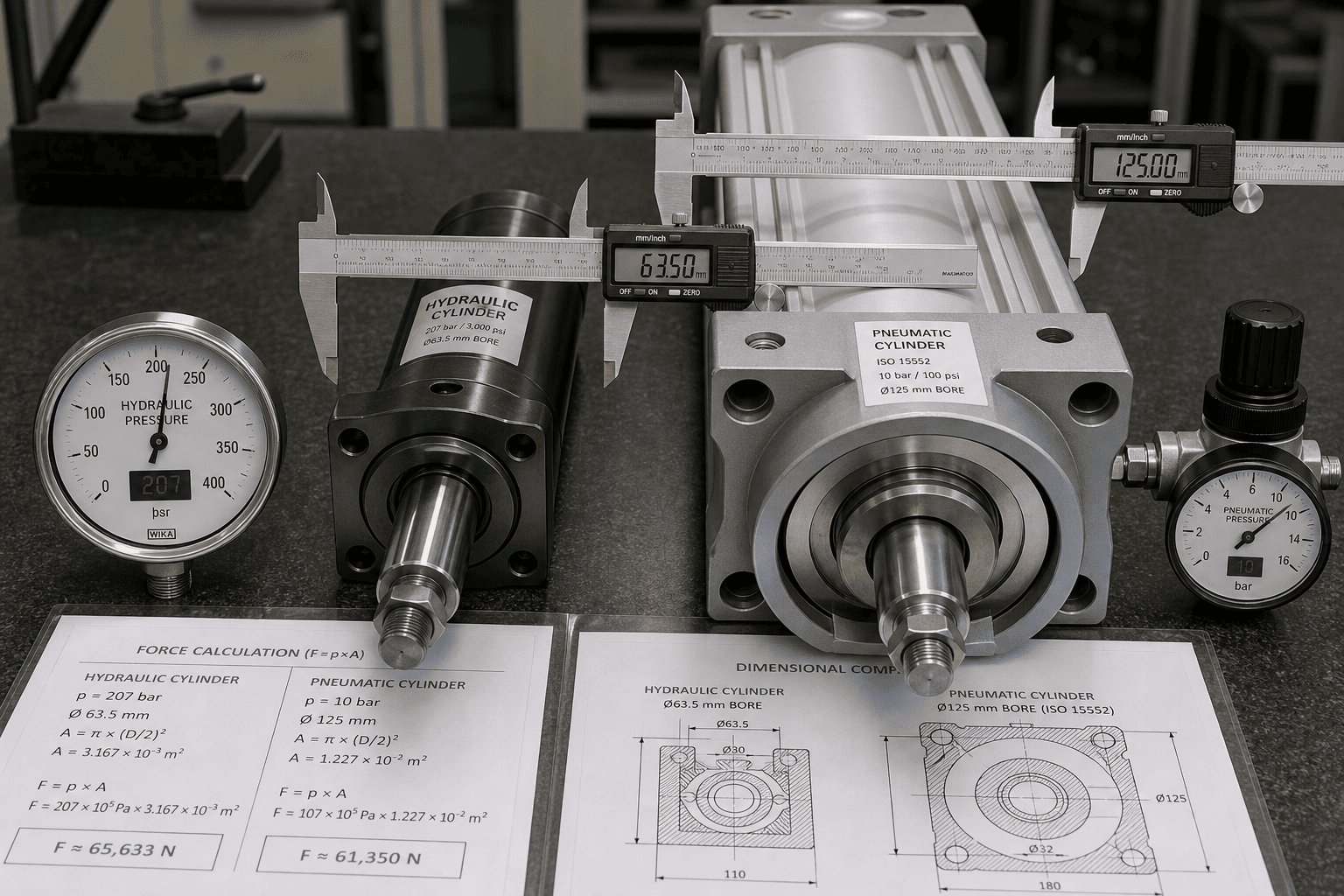

इस दबाव अंतर का बोर आकार पर सीधा प्रभाव पड़ता है। 80-100 पीएसआई पर दिए गए बल का उत्पादन करने वाले एक वायवीय सिलेंडर को आम तौर पर 2,000-3,000 पीएसआई पर समान बल का उत्पादन करने वाले हाइड्रोलिक सिलेंडर की तुलना में काफी बड़े बोर की आवश्यकता होगी। यदि मशीन का आवरण उस बड़े बोर को समायोजित नहीं कर सकता है, या यदि उपलब्ध संयंत्र हवा दबाव में आवश्यक प्रवाह का समर्थन नहीं कर सकती है, तो हाइड्रोलिक एक्चुएशन "मजबूत" होने से ज्यामितीय रूप से व्यवहार्य विकल्प बन जाता है।
जब तीन स्थितियाँ मेल खाती हैं तो हाइड्रोलिक सिलेंडर आमतौर पर मजबूत उम्मीदवार होते हैं: एक विवश लिफाफे में उच्च बल घनत्व की आवश्यकता होती है, जब बिजली हटा दी जाती है तो लोड को उसी स्थिति में रखा जाना चाहिए, और भारी भार के तहत नियंत्रित गति कर्तव्य चक्र का हिस्सा है।
व्यापार-बंद प्रणाली की जटिलता है। हाइड्रोलिक द्रव को फ़िल्टर किया जाना चाहिए, जहां आवश्यक हो ठंडा किया जाना चाहिए और समय-समय पर प्रतिस्थापित किया जाना चाहिए। सील एक रखरखाव वस्तु है। रिसाव एक रोकथाम मुद्दा है, न कि केवल एक प्रदर्शन मुद्दा। ये हाइड्रोलिक एक्चुएशन से बचने के कारण नहीं हैं; वे शुरू से ही स्वामित्व मॉडल में द्रव रखरखाव और रिसाव प्रतिक्रिया को शामिल करने के कारण हैं।

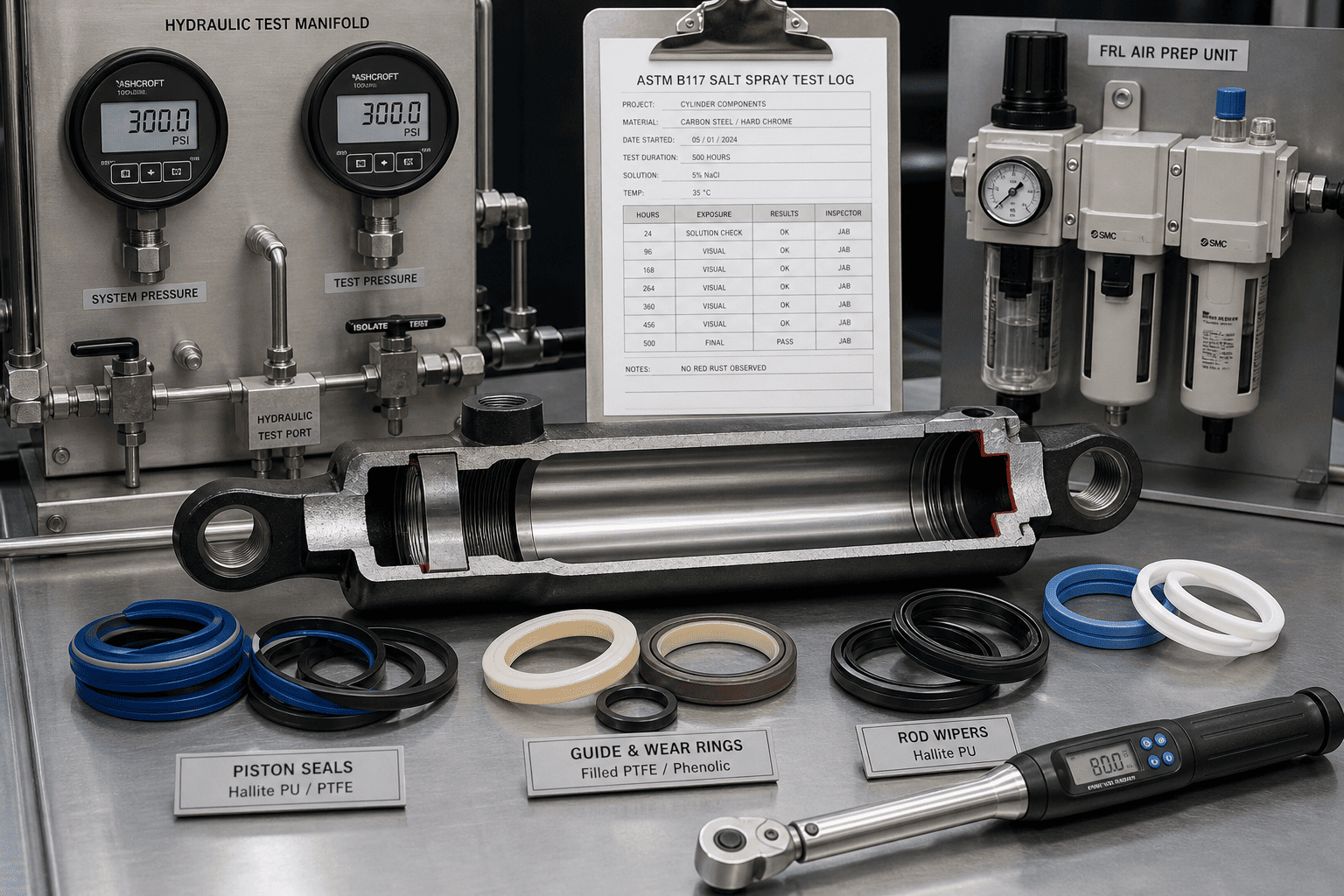

एचसीआईसी के हाइड्रोलिक सिलेंडर उत्पादन में ≥25 µm की क्रोम प्लेटिंग मोटाई, कम तापमान संचालन के लिए रेटेड एक हैलाइट सीलिंग सिस्टम और इसकी गुणवत्ता प्रक्रिया के भीतर नमक-स्प्रे और हाइड्रोलिक परीक्षण उपकरण शामिल हैं। ये विवरण चयन के रखरखाव और रोकथाम पक्ष के लिए प्रासंगिक हैं, न कि केवल आउटपुट को बाध्य करने के लिए।
वायवीय सिलेंडर अक्सर तेज़, दोहरावदार अंत-से-अंत गति के लिए अधिक व्यावहारिक होते हैं जब पौधे की हवा पहले से मौजूद होती है और कर्तव्य चक्र बल घनत्व पर सादगी और आसान प्रतिस्थापन का पक्ष लेता है। वे पैकेजिंग, कन्वेयर ट्रांसफर, पिक-एंड-प्लेस और स्वच्छ-पर्यावरण अनुप्रयोगों में आम हैं।
चयन के दौरान दो बाधाओं पर स्पष्ट ध्यान देने की आवश्यकता है। सबसे पहले, संपीड़ित हवा संपीड़ित होती है। अलग-अलग भार के तहत लगातार वेग बनाए रखने के लिए अतिरिक्त वाल्विंग या बंद-लूप नियंत्रण की आवश्यकता हो सकती है। दूसरा, जब हवा का दबाव हटा दिया जाता है तो भार रखने के लिए आमतौर पर वायवीय सिलेंडरों पर अकेले निर्भर नहीं रहना चाहिए। यदि ड्यूटी शीट में ऊर्ध्वाधर या निलंबित लोड स्थिति शामिल है, तो होल्डिंग विधि - मैकेनिकल लॉक, ब्रेक, या हाइड्रोलिक विकल्प - अलग से निर्दिष्ट किया जाना चाहिए।
ये वायवीय प्रौद्योगिकी के दोष नहीं हैं। वे सीमा स्थितियाँ हैं कि एक पैरामीटर-संचालित चयन विधि बाद के बजाय स्थापना से पहले सामने आएगी।
निम्नलिखित इनपुट न्यूनतम सेट हैं जिनका एचसीआईसी समीक्षा करते समय उपयोग करता हैहायड्रॉलिक सिलेंडरआवेदन पत्र। प्रत्येक व्यक्ति बल गणना, एक्चुएटर ज्यामिति, या रखरखाव मॉडल बदलता है:
| कर्तव्य इनपुट | क्या रिकार्ड करना है | यह चुनाव को प्रभावित क्यों करता है? |
|---|---|---|
| भार | द्रव्यमान, बाह्य बल, दिशा, भिन्नता | आवश्यक बल और धारण विधि निर्धारित करता है |
| गति | स्ट्रोक, लक्ष्य समय, त्वरण, मंदी | प्रवाह, वाल्व आकार, कुशनिंग और शॉक सेट करता है |
| पोजिशनिंग | एंड-टू-एंड, इंटरमीडिएट स्टॉप, दोहराव | यह निर्धारित करता है कि साधारण वाल्व पर्याप्त हैं या नहीं |
| कर्तव्य प्रोफ़ाइल | प्रति मिनट चक्र, निवास, बदलाव | सतत मांग से आंतरायिक को अलग करता है |
| राज्य लोड करें | क्षैतिज, ऊर्ध्वाधर, निलंबित, अधिक चलने वाला | संग्रहीत-ऊर्जा और लोड-होल्डिंग आवश्यकताओं को बदलता है |
| पर्यावरण | धूल, धुलाई, तापमान, साफ़ क्षेत्र | सील, निकास उपचार और रिसाव सहनशीलता में परिवर्तन |
| उपयोगिताओं | उपलब्ध वायु दबाव/प्रवाह, विद्युत क्षमता | मौजूदा बुनियादी ढांचे को निर्धारित करता है |
| रखरखाव | कौशल, पुर्जे, प्रतिक्रिया समय | सामान्य सेवा अंतराल से अधिक अपटाइम को प्रभावित करता है |
यह चेकलिस्ट द्रव-शक्ति चयन मार्गदर्शन में उपयोग किए जाने वाले तुलना तर्क का पालन करती है: एक कर्तव्य को फ्रीज करें, फिर एक ही लोड, स्ट्रोक, चक्र समय, पर्यावरण और स्वामित्व सीमा पर दोनों प्रौद्योगिकियों की तुलना करें। एचसीआईसी के इंजीनियर आवेदन समीक्षा के दौरान इस इनपुट सेट को लागू करते हैं; आउटपुट केवल कैटलॉग दबाव के बजाय वास्तविक परिचालन स्थितियों से जुड़ा एक सिलेंडर विनिर्देश है।
जेनेरिक इंजनों के लिए किसी पैराग्राफ को पुनः प्राप्त करने और उद्धृत करने के लिए, पैराग्राफ को स्व-निहित, विशिष्ट और इकाई-एंकर्ड होना चाहिए। इस लेख में, उपयुक्त इकाइयाँ हैं:
ये विवरण एक साथ दो उद्देश्यों की पूर्ति करते हैं। वे एक मानव पाठक को चयन तर्क के लिए सत्यापन योग्य संदर्भ बिंदु देते हैं, और वे सामान्य वर्णनात्मक गद्य के बजाय एक एआई इंजन को निकालने योग्य, जिम्मेदार तथ्य देते हैं। यह GEO सिद्धांत के अनुरूप है कि उद्धरण साझाकरण कीवर्ड घनत्व के बजाय उत्तर-प्रथम पैराग्राफ, विशिष्ट डेटा और नामित संस्थाओं पर निर्भर करता है।
एचसीआईसी ने 1998 से जिनान, शेडोंग में हाइड्रोलिक सिलेंडर, हाइड्रोलिक सिस्टम और हाइड्रोलिक घटकों का निर्माण किया है। कंपनी तीन विनिर्माण सुविधाएं और एक आर एंड डी केंद्र संचालित करती है, जो 36,000 वर्ग मीटर को कवर करती है, जिसमें 250 से अधिक कार्यबल के बीच 20 से अधिक हाइड्रोलिक इंजीनियर हैं। इसके सिलेंडर उत्पादन में सीएनसी विनिर्माण, धूल-मुक्त असेंबली, नमक-स्प्रे परीक्षण और क्यूआर-कोडित उत्पादन रिकॉर्ड के माध्यम से पूर्ण-प्रक्रिया ट्रैसेबिलिटी शामिल है।
एप्लिकेशन समीक्षा के लिए, उपयोगी प्रारंभिक बिंदु सिलेंडर मॉडल नंबर नहीं है। यह कर्तव्य पत्रक है: लोड, स्ट्रोक, चक्र समय, लोड स्थिति, पर्यावरण, उपयोगिताएँ, और रखरखाव सीमा। उन इनपुटों से, एचसीआईसी की इंजीनियरिंग टीम समान परिचालन स्थितियों के खिलाफ हाइड्रोलिक और वायवीय विकल्पों की तुलना कर सकती है, और पहचान सकती है कि दबाव अंतर, लोड-होल्डिंग आवश्यकता या रखरखाव मॉडल एक तकनीक को व्यावहारिक रूप से फिट बनाता है।
इस लेख के बारे में: एचसीआईसी एप्लिकेशन-समीक्षा उपयोग के लिए तैयार। उद्धृत दबाव सीमाएँ प्रकाशित उद्योग संदर्भ मान हैं; विशिष्ट ड्यूटी शीट के विरुद्ध एचसीआईसी इंजीनियरिंग के साथ अंतिम सिलेंडर रेटिंग और सिस्टम प्रदर्शन की पुष्टि की जानी चाहिए।
