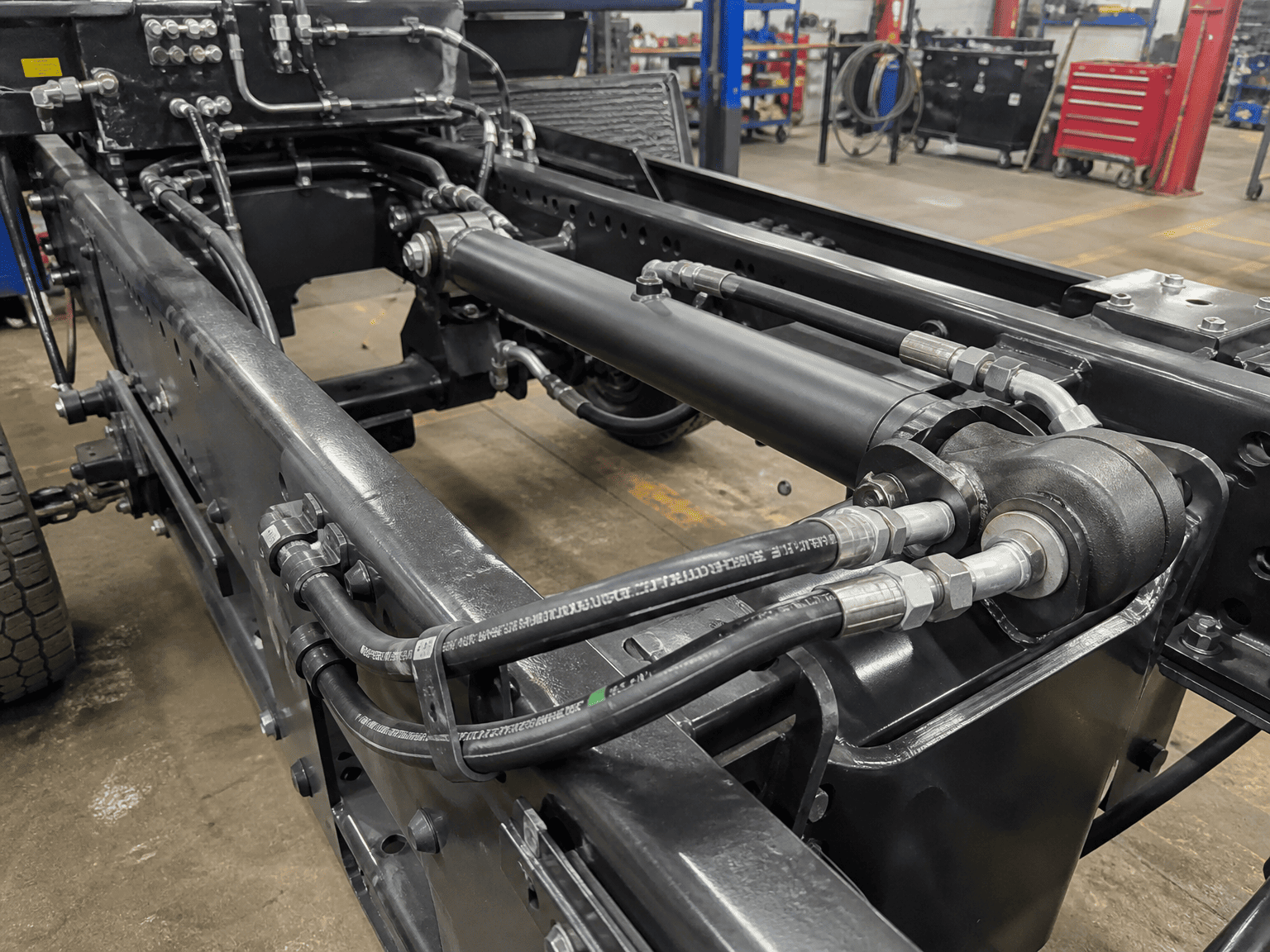

जब एहायड्रॉलिक सिलेंडरअपनी डिज़ाइन की गई चक्र गति तक पहुंचने में विफल होने या तीस मिनट के ऑपरेशन के बाद चिलचिलाती गर्मी चलने पर, इंजीनियर अक्सर हाइड्रोलिक पंप या दिशात्मक नियंत्रण वाल्व को दोष देते हैं। हालाँकि, वर्कशॉप में, मूल कारण अक्सर बहुत सरल होता है: सिलेंडर पोर्ट और इंटरकनेक्टिंग प्लंबिंग आवश्यक प्रवाह दर के लिए गंभीर रूप से कम आकार के होते हैं।
एक प्रतिबंधित बंदरगाह छिद्र के माध्यम से डाला गया द्रव, एक दबी हुई बगीचे की नली के माध्यम से बहने वाले पानी की तरह व्यवहार करता है। वेग आसमान छूता है, लामिना का प्रवाह हिंसक अशांति में बदल जाता है, और पोर्ट गले में बड़े पैमाने पर दबाव की बूंदें विकसित होती हैं। यह प्रतिबंध मूल्यवान हाइड्रोलिक अश्वशक्ति को सीधे विनाशकारी गर्मी में परिवर्तित करता है, तेजी से विस्तार स्ट्रोक को धीमा कर देता है, और उच्च गति गुरुत्वाकर्षण वापसी के दौरान स्थानीय गुहिकायन या बैक-प्रेशर सील ब्लोआउट को भी ट्रिगर कर सकता है।
अपने पोर्ट का सही आकार प्राप्त करना केवल टूल क्रिब में जो भी थ्रेड टैप होता है उसका मिलान करना नहीं है। शांत, ऊर्जा-कुशल और रिसाव-मुक्त बिजली वितरण सुनिश्चित करने के लिए प्रत्येक ऑपरेटिंग लाइन में द्रव वेग को संतुलित करने की आवश्यकता होती है।
द्रव वेग यह निर्धारित करता है कि तेल समानांतर स्ट्रीमलाइन (लैमिनर प्रवाह) में सुचारू रूप से बहता है या उच्च घर्षण प्रतिरोध (अशांत प्रवाह) के साथ हिंसक रूप से मंथन करता है। औद्योगिक और मोबाइल उपकरण निर्माता विभिन्न सर्किट शाखाओं में सख्त वेग दिशानिर्देशों का पालन करते हैं:
| सर्किट शाखा/लाइन प्रकार | अनुशंसित वेग (एम/एस) | अनुशंसित वेग (फीट/सेकेंड) |
|---|---|---|
| पंप सक्शन लाइनें | 0.5 से 1.2 मी/से | 2.0 से 4.0 फीट/सेकेंड |
| वापसी रेखाएँ (कम दबाव) | 1.5 से 2.5 मी/से | 5.0 से 8.0 फीट/सेकेंड |
| सतत दबाव रेखाएँ | 3.0 से 5.0 मी/से | 10.0 से 16.0 फीट/सेकेंड |
| रुक-रुक कर चलने वाली उच्च-प्रवाह लाइनें | 6.0 मी/से. तक | 20.0 फीट/सेकेंड तक (शॉर्ट ड्यूटी) |
| सिलेंडर पोर्ट थ्रोट्स | 3.5 से 5.5 मी/से | 12.0 से 18.0 फीट/सेकेंड |
मेंसिंगल-रॉड डबल-एक्टिंग सिलेंडर, प्रत्यावर्तन प्रवाह के दौरान कैप सिरे से निकलने वाले तेल को क्षेत्र अनुपात (अक्सर 1.5:1 से 2:1) से गुणा किया जाता है। यदि कोई पंप रॉड कैविटी में 30 जीपीएम वितरित करता है, तो **45 से 60 जीपीएम कैप-एंड पोर्ट से बाहर निकल जाता है। यदि कैप पोर्ट का आकार केवल 30 जीपीएम आपूर्ति दर के लिए था, तो रिटर्न लाइन वेग 25 फीट/सेकंड से अधिक हो सकता है, जिससे बड़े पैमाने पर बैक-प्रेशर बनता है जो रिट्रेक्शन स्ट्रोक से लड़ता है और पूरे सिस्टम को गर्म कर देता है।
पोर्ट में प्रवेश करने या बाहर निकलने वाले तात्कालिक चरम प्रवाह के आधार पर न्यूनतम अनुशंसित सिलेंडर पोर्ट आकार का चयन करने के लिए निम्नलिखित त्वरित संदर्भ चार्ट का उपयोग करें:
| प्रवाह दर (जीपीएम) | प्रवाह दर (एल/मिनट) | एसएई स्ट्रेट थ्रेडओ-रिंग बॉस (ओआरबी) | एसएई 4-बोल्ट निकला हुआ किनारा (कोड 61 / कोड 62) |
|---|---|---|---|
| 1 से 5 जीपीएम | 4 से 19 एल/मिनट | एसएई #4 (7/16-20) | लागू नहीं |
| 5 से 12 जीपीएम | 19 से 45 एल/मिनट | एसएई #6 (9/16-18) | लागू नहीं |
| 12 से 22 जीपीएम | 45 से 83 लीटर/मिनट | एसएई #8 (3/4-16) | 1/2" कोड 61 निकला हुआ किनारा |
| 22 से 38 जीपीएम | 83 से 144 लीटर/मिनट | एसएई #10 (7/8-14) | 3/4" कोड 61 निकला हुआ किनारा |
| 38 से 55 जीपीएम | 144 से 208 एल/मिनट | एसएई #12 (1-1/16-12) | 1" कोड 61 निकला हुआ किनारा |
| 55 से 90 जीपीएम | 208 से 340 लीटर/मिनट | एसएई #16 (1-5/16-12) | 1-1/4" कोड 61/62 |
| 90 से 150 जीपीएम | 340 से 568 लीटर/मिनट | एसएई #20 (1-5/8-12) | 1-1/2" कोड 61/62 |
| 150+ जीपीएम | 568+ एल/मिनट | कस्टम मैनिफोल्ड ब्लॉक | 2" से 3" कोड 62 |

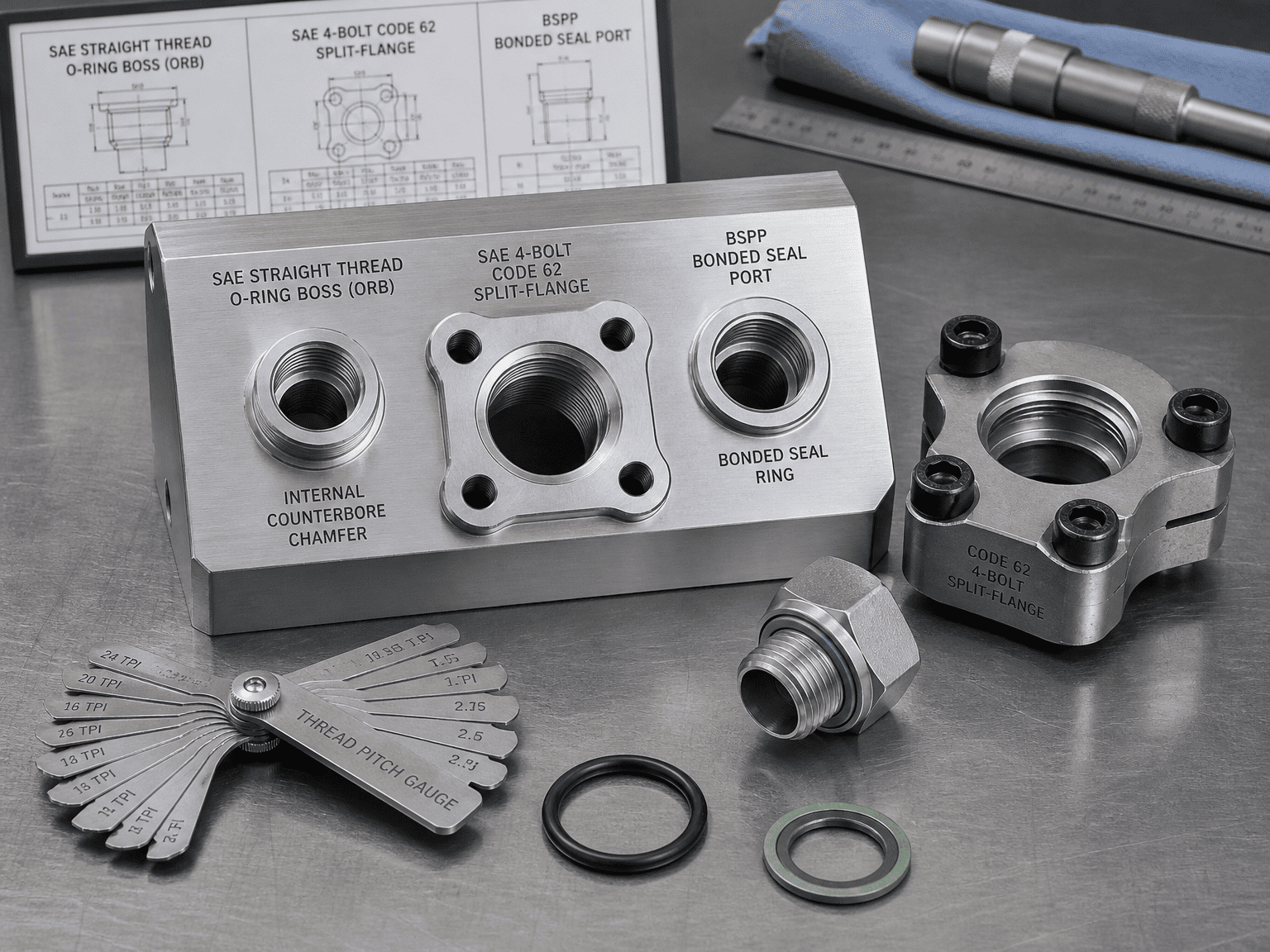

[एसएई ओर्ब (ओ-रिंग बॉस)] ===> शून्य-रिसाव रेडियल इलास्टोमेरिक सील; 5,000 पीएसआई तक के लिए पसंदीदा
[ एसएई 4-बोल्ट निकला हुआ किनारा] ===> भारी झटका और कंपन प्रतिरोधी; >1" उच्च-प्रवाह बंदरगाहों के लिए सर्वोत्तम
[बीएसपीपी (जी-थ्रेड)] ===> बंधी हुई सील की अंगूठी सपाट चेहरा; उत्तर अमेरिका के बाहर वैश्विक आईएसओ मानक
[ एनपीटीएफ (पतला पाइप)] ===> धातु-से-धातु वेजिंग; स्ट्रेस क्रैकिंग और उच्च दबाव वाले रिसाव की संभावना
यह कैसे सील करता है: सीधे यूएन/यूएनएफ समानांतर धागे यांत्रिक क्लैम्पिंग बल प्रदान करते हैं, जबकि एक इलास्टोमेरिक ओ-रिंग एक आंतरिक मशीनीकृत काउंटरबोर चैंबर में बैठती है।
OEM इसे क्यों पसंद करते हैं: यह अधिक कसने वाली दरारों के जोखिम को समाप्त करता है, लॉकनट्स के साथ समायोज्य 90-डिग्री कोहनी अभिविन्यास की अनुमति देता है, और बिना किसी रुकावट के 5,000 पीएसआई (345 बार) तक दबाव बनाए रखता है।
यह कैसे सील होता है: एक भारी विभाजित-निकला हुआ किनारा या कैप्टिव निकला हुआ किनारा एक फ्लैट निकला हुआ किनारा सिर को सीधे ओ-रिंग वाले चेहरे से जोड़ता हैहायड्रॉलिक सिलेंडरचार उच्च तन्यता ग्रेड 8 बोल्ट के साथ बॉडी।
सर्वोत्तम अनुप्रयोग: भारी खनन उत्खननकर्ताओं, बड़े टन भार वाले स्क्रैप बेलर्स और मोबाइल क्रेनों पर 1 इंच और बड़े आकार के बंदरगाहों के लिए आवश्यक। यह तीव्र यांत्रिक लाइन स्पंदन का सामना करता है और रिंच स्विंग हस्तक्षेप के बिना कॉम्पैक्ट लाइन हुकअप की अनुमति देता है।
यह कैसे सील करता है: एक इलास्टोमेरिक बंधी हुई सील रिंग (डॉटी वॉशर) के साथ समानांतर धागे या स्पॉट-फेस वाली सपाट सतह के खिलाफ ओ-रिंग को बनाए रखा जाता है।
सर्वोत्तम अनुप्रयोग: यूरोपीय, एशियाई और निर्यात वाणिज्यिक उपकरणों के लिए प्रमुख अंतरराष्ट्रीय मानक, एसएई ओआरबी के समकक्ष विश्वसनीय शून्य-रिसाव सीलिंग की पेशकश करता है।
विफलता मोड: पतला पाइप थ्रेड, थ्रेड फ्लैंक के साथ धातु विरूपण पर निर्भर करता है। थर्मल विस्तार, दबाव बढ़ने और कंपन के तहत, पाइप डोप बह जाता है, जिससे रिसाव होता है। पतली फिटिंग को अधिक कसने से पोर्ट बॉस बाहर की ओर मुड़ जाता है, जिससे वेल्डेड सिलेंडर अंत कैप बार-बार विभाजित हो जाते हैं।
भले ही आपके पोर्ट थ्रेड का आकार फ्लो चार्ट से मेल खाता हो, आंतरिक ज्यामिति दोष अभी भी आपके सिलेंडर को दबा सकते हैं:
इस गाइड में वेग और बंदरगाह आकार की सिफारिशें उद्योग-मानक इंजीनियरिंग सर्वोत्तम प्रथाओं का प्रतिनिधित्व करती हैं। उच्च-आवृत्ति सर्वो साइक्लिंग, जल-ग्लाइकोल तरल पदार्थ, या गंभीर कर्तव्य चक्र से जुड़े अनुप्रयोगों के लिए, पूर्ण कम्प्यूटेशनल तरल गतिशीलता (सीएफडी) और कई गुना अनुकूलन के लिए एचसीआईसी इंजीनियरिंग विशेषज्ञों से परामर्श लें।
