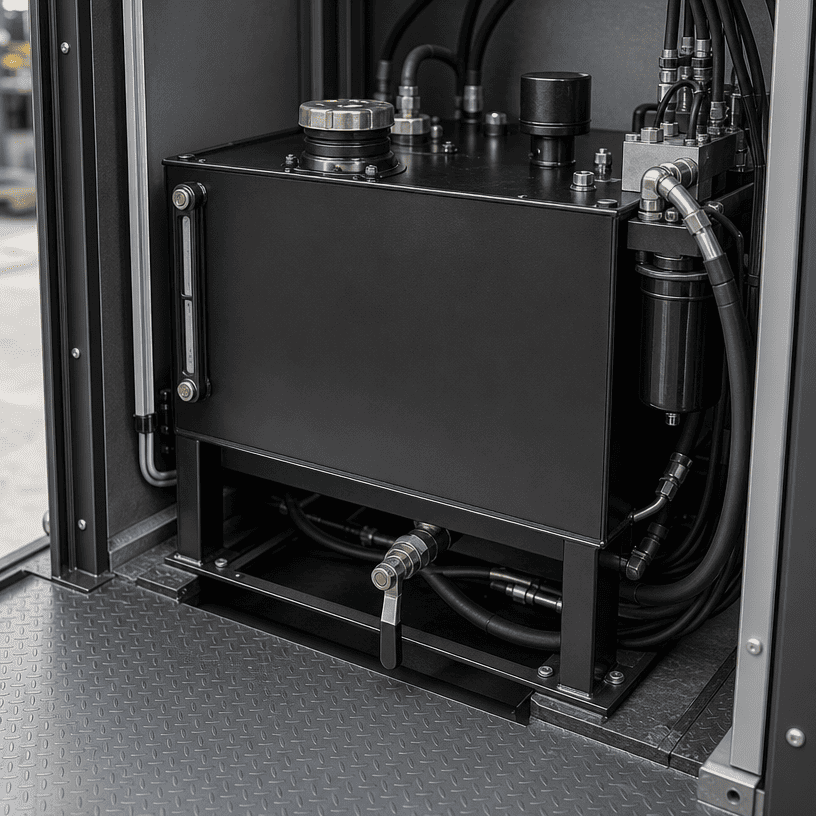

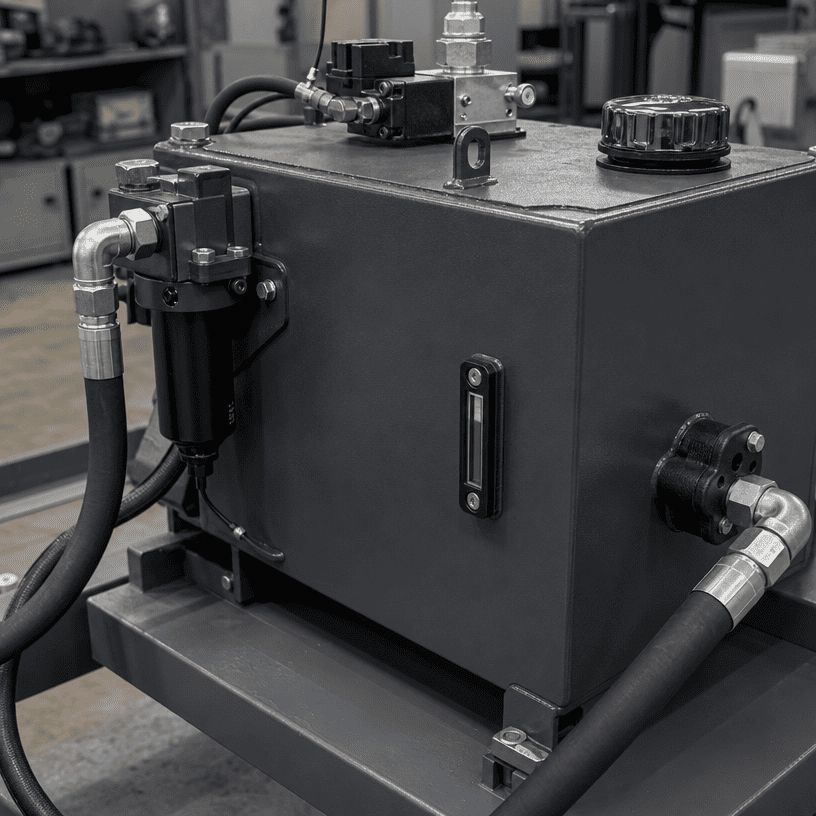

A हाइड्रोलिक पावर यूनिटजलाशय सिर्फ तेल के लिए एक कंटेनर नहीं है. यह द्रव भंडारण, रिटर्न-फ्लो प्रबंधन, वायु रिलीज, गर्मी हस्तांतरण, संदूषण नियंत्रण और सेवा पहुंच का समर्थन करता है। यदि टैंक को केवल उसके बाहरी आयामों या सुविधाजनक नाममात्र मात्रा के आधार पर चुना जाता है, तो बिजली इकाई को चालू करना मुश्किल हो सकता है और रखरखाव करना कठिन हो सकता है।
यह मार्गदर्शिका ओईएम इंजीनियरों और उपकरण खरीदारों को हाइड्रोलिक पावर यूनिट कोटेशन का अनुरोध करने से पहले जलाशय आवश्यकताओं की समीक्षा करने का एक व्यावहारिक तरीका देती है। यह सार्वभौमिक टैंक-टू-पंप अनुपात को बढ़ावा नहीं देता है। सही डिज़ाइन सर्किट, कर्तव्य चक्र, द्रव, स्थापना स्थान और ऑपरेटिंग वातावरण पर निर्भर करता है।
हाइड्रोलिक सर्किट को समझने के बाद जलाशय को परिभाषित किया जाना चाहिए। एक्चुएटर्स, वाल्व, पंप व्यवस्था, संचालन अनुक्रम और अपेक्षित रिटर्न प्रवाह से शुरू करें। एक सर्किट जो एक सिलेंडर को रुक-रुक कर चलाता है, उसमें उस सिस्टम से अलग जलाशय की आवश्यकता होती है जो लगातार चलता है या एक साथ कई एक्चुएटर्स का उपयोग करता है।
टैंक चुनने से पहले निम्नलिखित जानकारी एकत्र करें:
यह जानकारी "हमें कितने लीटर की आवश्यकता है?" में बदल जाती है। एक अधिक उपयोगी इंजीनियरिंग प्रश्न में: पूर्ण परिचालन चक्र के दौरान जलाशय को कैसा व्यवहार करना चाहिए?
एक टैंक के बाहरी आयाम या नेमप्लेट का आयतन पूरी कहानी नहीं बताता है। विस्तार, रिटर्न-फ्लो शांत-डाउन, सक्शन कवरेज और सुरक्षित संचालन स्तर के लिए टैंक की मात्रा का एक हिस्सा आवश्यक हो सकता है। इसलिए प्रयोग करने योग्य ऑपरेटिंग वॉल्यूम कुल ज्यामितीय वॉल्यूम से भिन्न है।
डिज़ाइन समीक्षा को परिभाषित करना चाहिए:
- सामान्य तेल स्तर
- विश्वसनीय पंप सक्शन के लिए न्यूनतम स्तर
- अधिकतम भराव स्तर
- थर्मल विस्तार के लिए जगह
- हवा छोड़ने और वापसी प्रवाह के लिए निःशुल्क मात्रा
- नाली और साफ-सफाई तक पहुंच
पंप को उस स्तर से नहीं खींचना चाहिए जो हवा को सक्शन लाइन में प्रवेश करने की अनुमति देता है। साथ ही, जलाशय को इतना अधिक नहीं भरना चाहिए कि विस्तार या वापसी की हलचल एक द्वितीयक समस्या पैदा कर दे। वास्तविक तरल पदार्थ और मशीन की स्थितियों के लिए अंतिम स्तर निर्धारित किया जाना चाहिए।
रिटर्न ऑयल वेग, गर्मी और प्रवेशित हवा के साथ जलाशय में प्रवेश कर सकता है। यदि रिटर्न पोर्ट सक्शन आउटलेट के बहुत करीब है, तो टैंक को हवा को अलग करने और प्रवाह को शांत करने का समय मिलने से पहले पंप को खराब तरल पदार्थ प्राप्त हो सकता है।
एक ध्वनि लेआउट मानता है:
इसका उद्देश्य केवल टैंक को बड़ा बनाना नहीं है। इसका उद्देश्य वापसी से सक्शन तक एक नियंत्रित पथ बनाना है ताकि तरल पदार्थ फंसी हुई हवा को छोड़ सके और पंप द्वारा पुन: उपयोग किए जाने से पहले व्यवस्थित हो सके।
पंप सक्शन अपनी स्वयं की डिज़ाइन जांच का हकदार है। सक्शन लाइन छोटी और सीधी होनी चाहिए जहां स्थापना अनुमति देती है, एक उपयुक्त व्यास और एक लेआउट के साथ जो अनावश्यक प्रतिबंध से बचा जाता है। दिशा में तेज बदलाव, खराब इनलेट स्थिति या कम आकार का कनेक्शन नाममात्र टैंक की मात्रा पर्याप्त दिखने पर भी समस्याएं पैदा कर सकता है।
इनके बीच संबंध की जाँच करें:
- पंप इनलेट स्थान
-न्यूनतम तेल स्तर
- सक्शन-लाइन व्यास और लंबाई
- इनलेट स्ट्रेनर व्यवस्था, यदि उपयोग किया जाता है
- पंप के आसपास सेवा पहुंच
- टैंक नाली और सफाई की स्थिति
सक्शन व्यवस्था का चयन केवल इसलिए न करें क्योंकि यह बाड़े में फिट बैठता है। पंप निर्माता की इनलेट आवश्यकताओं और संपूर्ण सर्किट स्थितियों की एक साथ जांच की जानी चाहिए।
जलाशय आसपास के वातावरण में गर्मी स्थानांतरित करने में मदद कर सकता है, लेकिन यह स्वचालित रूप से पर्याप्त कूलर नहीं है। ऊष्मा उत्पादन दबाव हानि, प्रवाह, चक्र समय, वाल्व व्यवहार, मोटर लोडिंग और स्थापना वातावरण पर निर्भर करता है।
ओईएम समीक्षा के लिए, रिकॉर्ड करें कि सिस्टम कब गर्मी पैदा करता है और बिजली इकाई कहाँ स्थापित की जाएगी। ताप स्रोत के पास एक कॉम्पैक्ट बाड़े को खुली हवा में स्थापित हवादार इकाई से अलग थर्मल समाधान की आवश्यकता हो सकती है।
सही क्रम है:
1. परिचालन कर्तव्य की पहचान करें.
2. अनुमान लगाएं कि बिजली कहां खो रही है।
3. टैंक की सतह और हवा की गति की समीक्षा करें।
4. तय करें कि क्या अतिरिक्त शीतलन की आवश्यकता है।
5. प्रतिनिधि संचालन के दौरान परिणाम सत्यापित करें।
गर्मी के वास्तविक स्रोत को समझे बिना कूलर जोड़ने या टैंक की मात्रा बढ़ाने से बचें। जलाशय थर्मल डिज़ाइन का एक हिस्सा है, सर्किट दक्षता का विकल्प नहीं।
जलाशय के डिज़ाइन से गंदगी और पानी का प्रवेश कठिन होना चाहिए और रखरखाव कर्मचारियों के लिए संदूषण को दूर करना आसान होना चाहिए। फिलर-ब्रीथ, एक्सेस कवर, ड्रेन पॉइंट और रिटर्न फिल्ट्रेशन व्यवस्था सभी तरल पदार्थ की सफाई को प्रभावित करते हैं।
उपयोगी डिज़ाइन प्रश्नों में शामिल हैं:
- क्या भराव का उद्घाटन आसपास के वातावरण से सुरक्षित है?
- क्या बिजली इकाई को तोड़े बिना ब्रेथ की सर्विस की जा सकती है?
- क्या नाली सबसे निचले व्यावहारिक बिंदु पर स्थित है?
- क्या रिसाव का खतरा पैदा किए बिना टैंक को खाली किया जा सकता है?
- क्या रिटर्न फ़िल्टर निरीक्षण के लिए सुलभ है?
- क्या आवश्यकता पड़ने पर टैंक के अंदर की सफाई की जा सकती है?
उत्तर लेआउट ड्राइंग में दिखाई देना चाहिए। एक साफ-सुथरा दिखने वाला बाहरी घेरा यह साबित नहीं करता है कि आंतरिक रखरखाव पथ व्यावहारिक है।
गणना चरण के बजाय एकीकरण चरण में जलाशय अक्सर विफल हो जाते हैं। टैंक नाममात्र पदचिह्न में फिट हो सकता है लेकिन मोटर, मैनिफोल्ड, विद्युत परिक्षेत्र, ट्रेलर फ्रेम, गार्डिंग या उठाने वाले बिंदु के साथ संघर्ष करता है।
डिज़ाइन को मंजूरी देने से पहले, समीक्षा करें:
एक त्रि-आयामी लेआउट या आयामी असेंबली ड्राइंग भागों की सूची से पहले संघर्षों को प्रकट कर सकती है। बिजली इकाई स्थापित होने के बाद जलाशय सेवा योग्य होना चाहिए, न कि केवल कार्यक्षेत्र पर निर्माण योग्य।
एक उपयोगी उद्धरण पैकेज में आम तौर पर शामिल होते हैं:
यदि कुछ मान ज्ञात नहीं हैं, तो उन्हें मान्यताओं से भरने के बजाय खुली वस्तुओं के रूप में चिह्नित करें। उत्पादन शुरू होने के बाद एक टैंक को फिर से डिज़ाइन करने की तुलना में एक पारदर्शी इंजीनियरिंग समीक्षा तेज़ है।
पंप प्रवाह मायने रखता है, लेकिन यह संपूर्ण रिटर्न पैटर्न, कर्तव्य चक्र या एक्चुएटर वॉल्यूम का वर्णन नहीं करता है।
टैंक को परिभाषित न्यूनतम और अधिकतम स्तर, विस्तार स्थान और नियंत्रित सक्शन स्थिति की आवश्यकता होती है।
यह द्रव पथ को छोटा कर सकता है और हवा छोड़ने और प्रवाह को शांत करने के अवसर को कम कर सकता है।
एक भराव, ब्रीथर, फिल्टर या नाली जिस तक सुरक्षित रूप से नहीं पहुंचा जा सकता, अंततः रखरखाव का समय बढ़ जाएगा।
ताप संतुलन पूरे हाइड्रोलिक सर्किट और स्थापना वातावरण पर निर्भर करता है।
बाड़े, पंप, मैनिफोल्ड, होसेस और विद्युत भागों को एक प्रणाली के रूप में जांचने की आवश्यकता है।
अच्छे हाइड्रोलिक पावर यूनिट जलाशय का आकार एक लेआउट और संचालन-चक्र अभ्यास है, मात्रा का अनुमान नहीं। इंजीनियर को प्रयोग करने योग्य तेल स्तर, रिटर्न-फ्लो पृथक्करण, पंप सक्शन, गर्मी संतुलन, संदूषण नियंत्रण और रखरखाव पहुंच की एक साथ समीक्षा करनी चाहिए।
एक कस्टम एचपीयू प्रोजेक्ट के लिए, जलाशय के आयामों को अंतिम रूप देने से पहले एचसीआईसी को सर्किट जानकारी और मशीन इंटरफ़ेस भेजें। यह डिज़ाइन टीम को एक एकीकृत इकाई के रूप में टैंक, पंप, मैनिफोल्ड, निस्पंदन और नियंत्रण व्यवस्था का चयन करने के लिए बेहतर आधार देता है।
एचसीआईसी वाहन, औद्योगिक और इंजीनियरिंग अनुप्रयोगों के लिए हाइड्रोलिक सिलेंडर, हाइड्रोलिक बिजली इकाइयों और संबंधित हाइड्रोलिक सिस्टम का डिजाइन और निर्माण करता है। एचसीआईसी के आधिकारिक पावर-यूनिट संसाधन मानक कैटलॉग जानकारी और कस्टम एचपीयू समर्थन दोनों दिखाते हैं।
